stm32寄存器版学习笔记 IIC

一：IIC简介

  I²C(Inter-Integrated Circuit)总线是一种两线式串行总线，用于连接微控制器及其外设，是由数据线SDA和时钟SCL构成的串行总线，可发送和接收数据。

  IIC总线在传送数据过程中共有3种类型信号，分别是开始信号、结束信号和应答信号。



	SCL	SDA
开始信号	高电平	由高电平向低电平跳变，开始传送数据
结束信号	高电平	由低电平向高电平跳变，结束传送数据
应答信号	接收数据的IC在接收到8bit数据后向发送数据的IC发出特定的低电平脉冲，表示已经收到数据；CPU向受控单元发出一个信号后，等待受控单元发出一个应答信号，CPU接收到应答信号后，根据实际情况作出是否继续传递信号的判断；若未收到应答信号，则判断为受控单元出现故障。

二：IIC的初始化

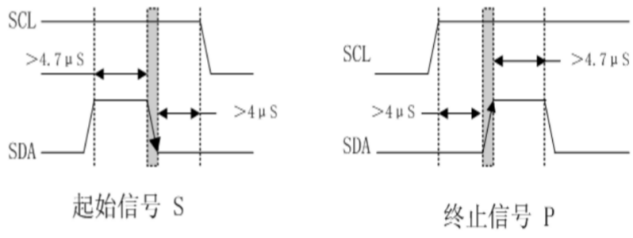

三：时序图



起始信号

SCL：高

SDA：高--低

停止信号

SCL：高

SDA：低--高













两个应答ACK信号的区别在于SDA数据线的高低电平

应答：SDA电平为低

非应答：SDA电平为高



四：示例程序

 //IO方向设置

 #define SDA_IN()  {GPIOC->CRH&=0XFFFF0FFF;GPIOC->CRH|=8<<12;}

 #define SDA_OUT() {GPIOC->CRH&=0XFFFF0FFF;GPIOC->CRH|=3<<12;}



 //IO操作函数

 #define IIC_SCL    PCout(12) //SCL                 pc12

 #define IIC_SDA    PCout(11) //SDA                 pc11

 #define READ_SDA   PCin(11)  //输入SDA    pc11



 //产生IIC起始信号

起始信号

SCL：高

SDA：高--低

 void IIC_Start(void)

 {

     SDA_OUT();     //sda线输出

     IIC_SDA=1;

     IIC_SCL=1;

     delay_us(4);

      IIC_SDA=0;//START:when CLK is high,DATA change form high to low

     delay_us(4);

     IIC_SCL=0;

 }



 //产生IIC停止信号

停止信号



SCL：高



SDA：低--高



 void IIC_Stop(void)

 {

     SDA_OUT();//sda线输出

     IIC_SCL=0;

     IIC_SDA=0;

      delay_us(4);

     IIC_SCL=1;//STOP:when CLK is high DATA change form low to high

      delay_us(4);

      IIC_SDA=1;//发送I2C总线结束信号

 }



 //等待应答信号到来

 //返回值：1，接收应答失败

 //        0，接收应答成功

 u8 IIC_Wait_Ack(void)

 {

     u8 ucErrTime=0;

     SDA_IN();      //SDA设置为输入

    IIC_SDA=1;delay_us(1);

    IIC_SCL=1;delay_us(1);

     while(READ_SDA)

    {

        ucErrTime++;

        if(ucErrTime>250)

         {

             IIC_Stop();

             return 1;

        }

    }

     IIC_SCL=0;//时钟输出0

     return 0;

 }



//产生ACK应答

 void IIC_Ack(void)

 {

     IIC_SCL=0;

     SDA_OUT();

     IIC_SDA=0;

     delay_us(2);

     IIC_SCL=1;

     delay_us(2);

     IIC_SCL=0;

 }



 //不产生ACK应答

 void IIC_NAck(void)

 {

     IIC_SCL=0;

    SDA_OUT();

    IIC_SDA=1;

    delay_us(2);

    IIC_SCL=1;

    delay_us(2);

    IIC_SCL=0;

 }

两个应答ACK信号的区别在于SDA数据线的高低电平



 //IIC发送一个字节

 //返回从机有无应答

 //1，有应答

 //0，无应答

 void IIC_Send_Byte(u8 txd)

 {

     u8 t;

     SDA_OUT();

     IIC_SCL=0;//拉低时钟开始数据传输

     for(t=0;t<8;t++)

     {

         IIC_SDA=(txd&0x80)>>7;

         txd<<=1;

         delay_us(2);   //对TEA5767这三个延时都是必须的

         IIC_SCL=1;

         delay_us(2);

         IIC_SCL=0;

         delay_us(2);

     }

 }







 //读1个字节，ack=1时，发送ACK，ack=0，发送nACK

 u8 IIC_Read_Byte(unsigned char ack)

 {

     unsigned char i,receive=0;

     SDA_IN();//SDA设置为输入

     for(i=0;i<8;i++ )

     {

         IIC_SCL=0;

         delay_us(2);

         IIC_SCL=1;

         receive<<=1;

         if(READ_SDA)receive++;

         delay_us(1);

     }

     if (!ack)

         IIC_NAck();//发送nACK

     else

         IIC_Ack(); //发送ACK

     return receive;

 }
