tm32寄存器版本学习笔记 GPIO的配置

一：STM32的 I/O口可配置八种模式

输出：

1.推挽输出：引脚接GND，IO输出0，引脚接VCC,IO输出1.读输入是未知的。

2.开漏输出：引脚接GND，IO输出0，引脚悬空，IO输出1，需要外接上拉电阻，才能实现输出高电平。

也就是说当输出为1时，IO口的状态是由上拉电阻拉高电平，但由于是开漏输出模式，这样IO口也就可以由外部电路改变为低电平或者不变。

可以读IO输入电平变化，实现C51的IO双向功能。

3.复用功能推挽输出：片内外设功能(I2C的SCL,SDA)

4.复用功能开漏输出：片内外设功能(TX1,MOSI,MISO.SCK.SS)



输入：

1.模拟输入：ADC模拟输入或者低功耗模式（这模式我是没用过）

2.浮空输入：可以做KEY识别，RX1

3.下拉输入：内部下拉电阻输入

4.上拉输入：内部上拉电阻输入



二：GPIO配置步骤

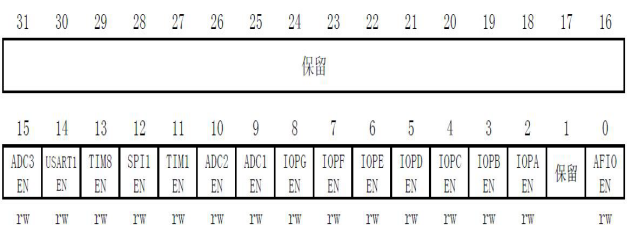

1.APB2外设时钟使能寄存器(RCC_APB2ENR)





Eg：RCC->APB2ENR| = 1 << 2;　　//使能PORTA时钟

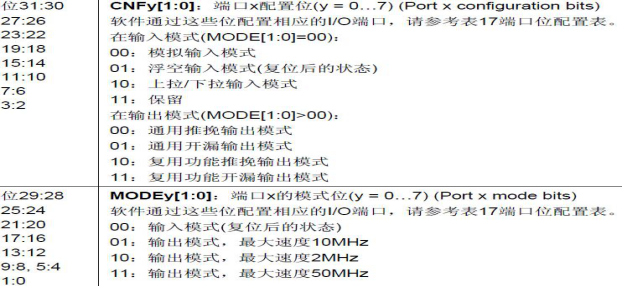

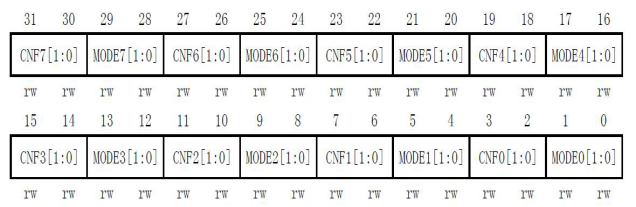

2.端口配置低寄存器(GPIOx_CRL) (x=A..E)









Eg:

GPIOA->CRL &=0xfffffff0;              //把原有的寄存器位置清0

GPIOA->CRL |= 0x00000003;　　//PA0推挽输出  3---0011 二进制 右边开始

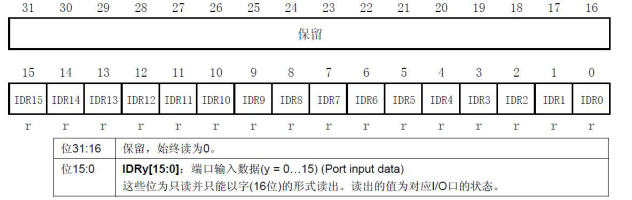

3.端口输入数据寄存器(GPIOx_IDR) (x=A..E)



 这个寄存器是读取引脚高低电平

Eg：  if((GPIOA->IDR&(1<<5)))   //判断PA5是否输出1

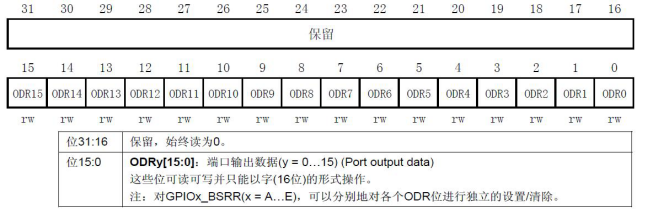

4.端口输出数据寄存器(GPIOx_ODR) (x=A..E)





Eg: GPIOA->ODR |= 1 <<8;　　//PA8输出高





三：举例程序初始化





void GPIO_Init(void)

{

    RCC->APB2ENR|=1<<2;     //使能PORTA时钟

    RCC->APB2ENR|=1<<4;     //使能PORTC时钟

    GPIOA->CRL&=0XFFFFFFF0;

    GPIOA->CRL|=0X00000008;      //PA0设置成上下拉输入

   GPIOA->CRL&=0XFFFFFF0F;

    GPIOA->CRL|=0X000000B0;      //PA1设置成复用功能推挽输出 50MHZ

    GPIOA->CRH&=0X0FFFFFFF;

    GPIOA->CRH|=0X80000000;     //PA15设置成上下拉输入

    GPIOA->ODR|=1<<15;               //PA15配置高电平 上拉 PA0默认下拉

    GPIOC->CRL&=0XFF0FFFFF;

    GPIOC->CRL|=0X00800000;       //PC5设置成上下拉输入

     GPIOC->ODR|=1<<5;                 //PC5配置高电平上拉

}
