mysql索引结构

目录

• mysql索引结构
  • 2层b+数结构图
  • 3层B+数结构图

mysql索引结构

一页16K，节点分成2种，也子目录节点和数据数据。
节点和节点之间有前后指针，记录只存放下一条记录的指针
目录节点里面存放页类型(是目录节点还是也节点)，最大值和最小值，目录节点的记录存放子页的指针和子页的最小值。

数据页节点存放，最大值和最小值，数据记录存放记录类型和下一条记录的指针。

目录节点记录里面存的数据很少，主要是指针和最小值，所以一页数据可以存很多数据，大约1000条。

数据节点记录里面有只整条记录，所以存放的记录数很少根据一行记录的大小确定能存多少，大约在100条级别。

mysql索引一般不会超过4层(每多一层就多次磁盘IO)，更节点一层，数据节点一层，如果有2层目录节点，那么大约可以存放1000*1000x1000x100=1000亿条数据。实际如果目录节点存的最值是字符类型或者是复合索引，就没有1000条，数据类型如果一条记录很大也没有100条。而且索引每个节点下面的数据不是均匀的，这导致mysql即便是4层结构B+数的时候一般存不到1000亿条数据。

所以决定mysql能存多少数据的主要因素是索引字段长度和记录的长度。

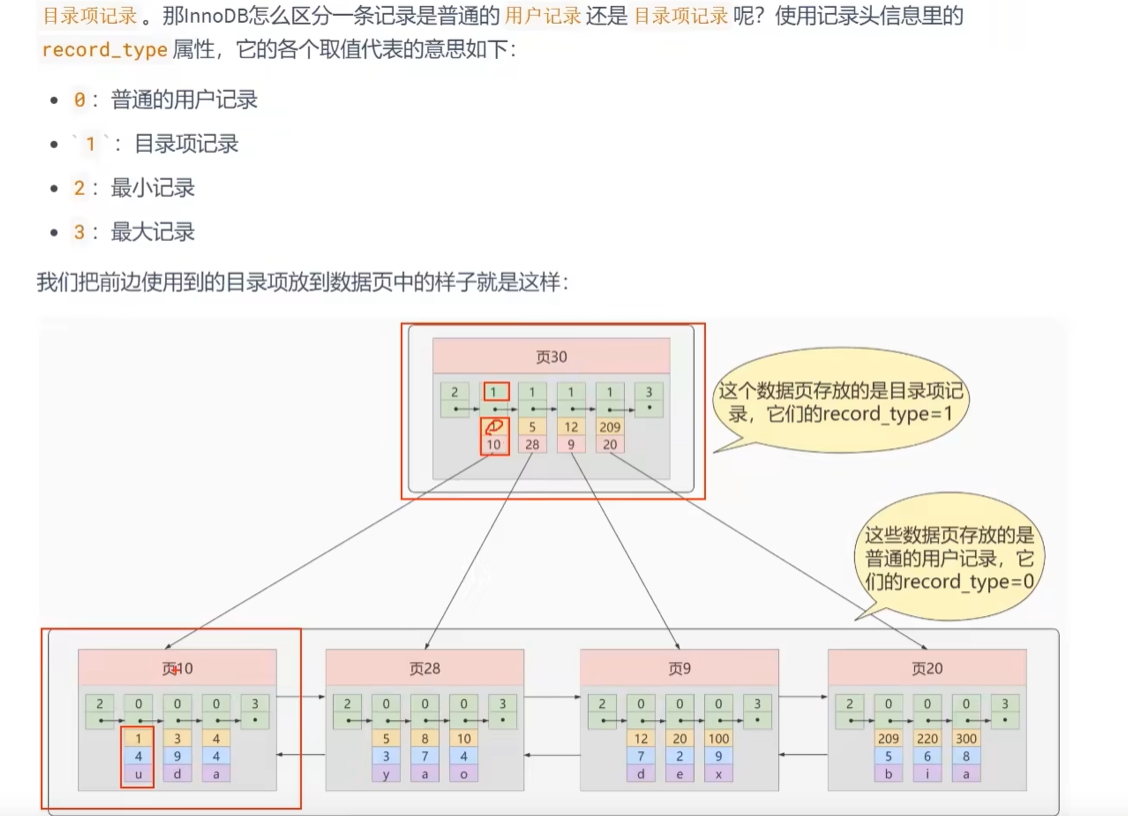

2层b+数结构图

3层B+数结构图

上面的图是聚簇索引(主键索引)，二级索引数据节点里面存的不是完成的记录，而是指向聚簇索引数据节点的引用(一般是主键ID)。所以二级索引会多一次磁盘IO。

如果是B-tree结构那么目录节点出了放下节点的地址还要放数据，这样会导致目录节点存入的记录数量变少，所以不适合用于存储大量的数据,这也是Mysql使用B+tree的原因。并且B+tree的所有数据都放在叶子节点，每条记录都是通过单项链表连接，所以对范围查询有利。
