流程引擎

背景

流程引擎是OA系统中不可或缺的一部分，能够通过UI实现批量化流程定制，减少代码开发工作量，提高开发效率。现阶段若依官方并没有实现流程引擎，包含工作流的版本多为个人开发者维护，更新频次有待考证。研究了几个开源的带工作流拓展项目，几乎都是在主流流程引擎Activiti、Flowable、Camunda的基础上进行了二次封装。以下是对次模式的优缺点分析：

优点：

1. 使用通用流程引擎框架，健壮性和稳定性经过市场检验；
2. 有完整的生态和技术支持，功能健全。

缺点：

1. 对若依框架的兼容性太差，需要系统去兼容它，而不是它来兼容系统；
2. 学习成本高，需要针对流程引擎api及实现逻辑有所研究；
3. 过于庞大臃肿，有种“杀鸡用牛刀”的感觉；
4. 针对国内流程审批习惯需要做一系列的改动和优化；
5. 所有表单界面和数据都要内置到流程中，个性定制化难度大；
6. 流程设计界面不美观，无法美化和自定义。

简介

1. 尽量兼容若依框架，作为框架工具的一部分；
2. 功能小而精，满足日常业务中使用到的流程需要即可；
3. 只关注流程运转，不关注数据展示，与数据表为关联而不是包含关系；
4. 即插即用，去除流程部分不影响其他功能的正常使用；
5. 支持开发者在原有基础上的拓展和自定义；
6. 所有的数据展示、界面交互和权限控制交由开发者自行处理，只提供调用接口；
7. 好看且支持自定义的流程设计界面；

快速开始

1. 创建业务表，需要额外添加审批状态字段，流程实例在状态改变时会自动更新该字段；

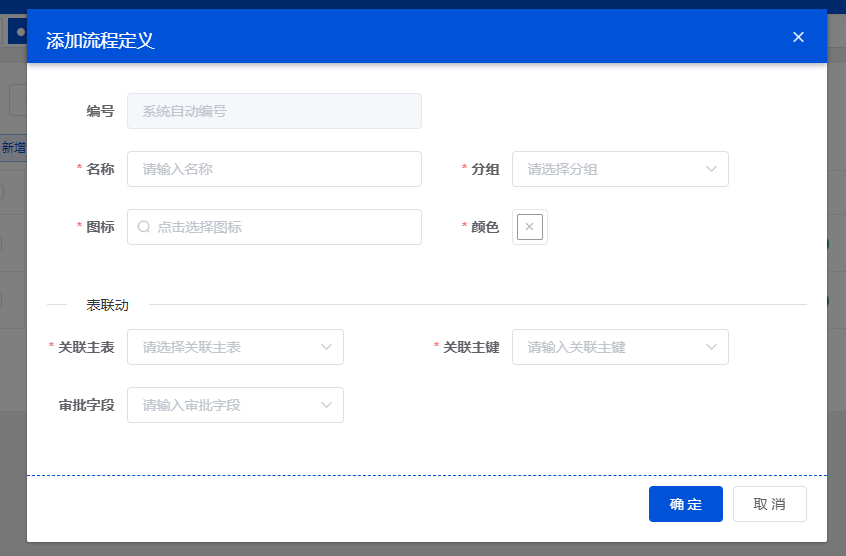

2. 打开系统工具 -> 流程设计，添加新的流程定义，并关联数据表及其主键和审批字段；

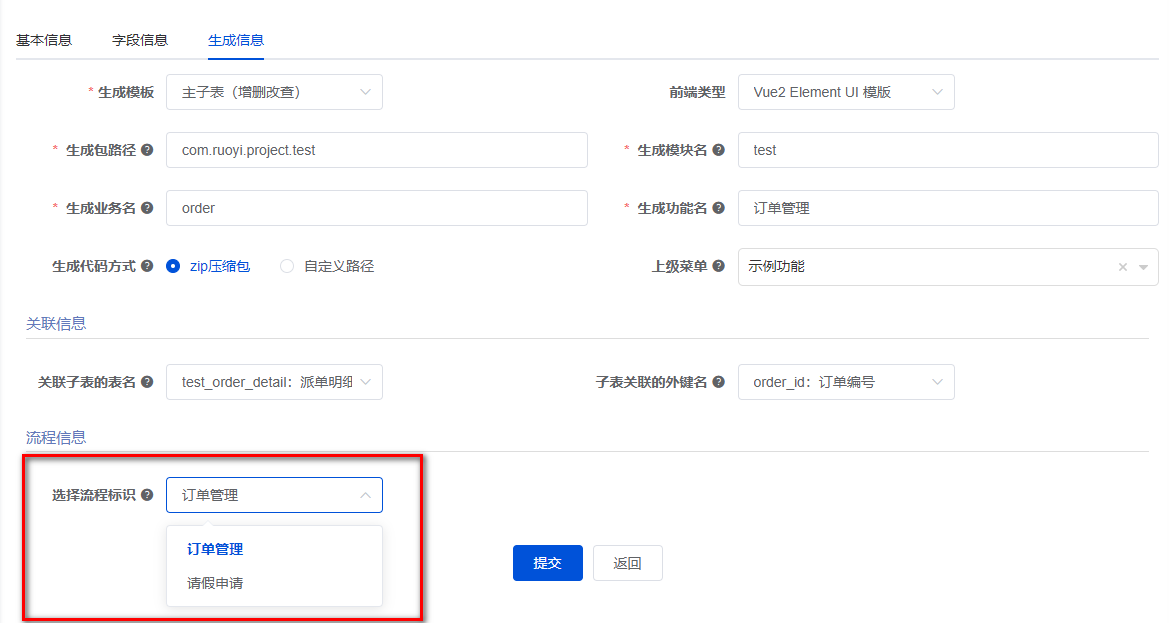

3. 打开系统工具 -> 代码生成，关联定义好的流程，生成代码放置到对应位置；

注意：生成的代比普通功能多了assign-form.vue页面，用于待办任务审批时的操作界面显示

4. 打开系统工具 -> 流程设计，点击操作栏设计按钮，打开流程设计界面；

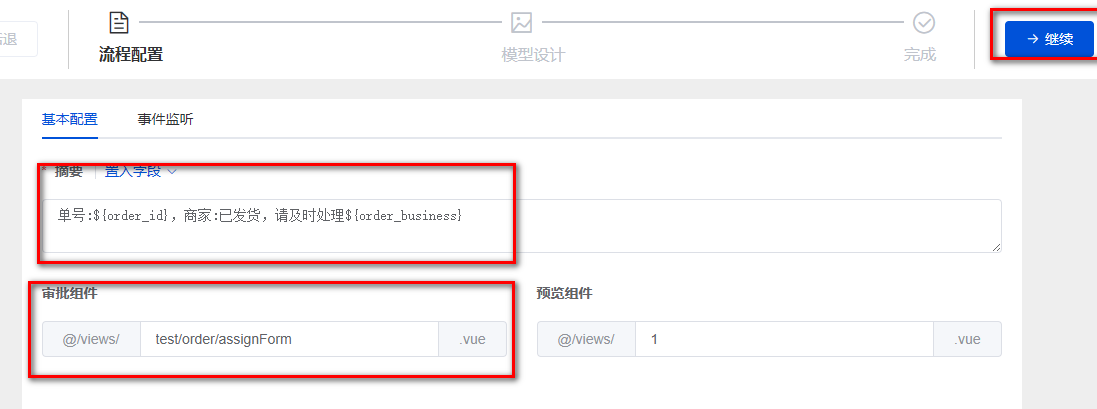

5. 在流程配置中填写摘要和审批组件，点击继续；

填写摘要时可点击置入字段按钮置入数据表字段，审批组件为步骤3中提到的assign-form.vue页面

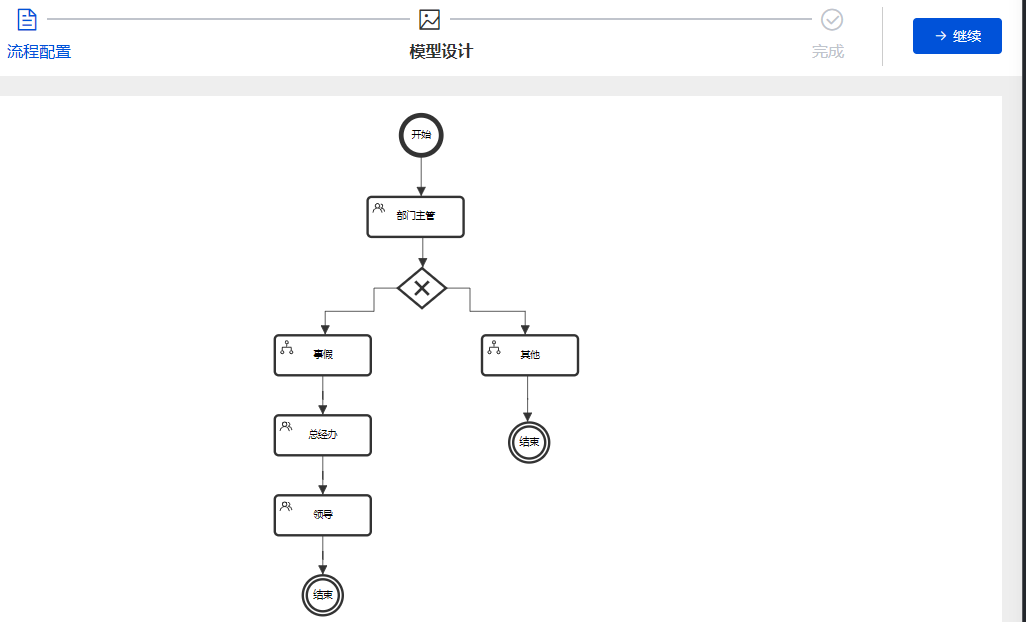

6. 设计流程图，通过右键节点选择追加节点、删除节点或设置节点属性；

7. 流程图设计完成后点击继续，校验未通过会提示错误信息，确认无误点击一键部署完成流程部署；
8. 将流程状态更改为已开启，测试功能并按需求调整。

流程界面

待办任务

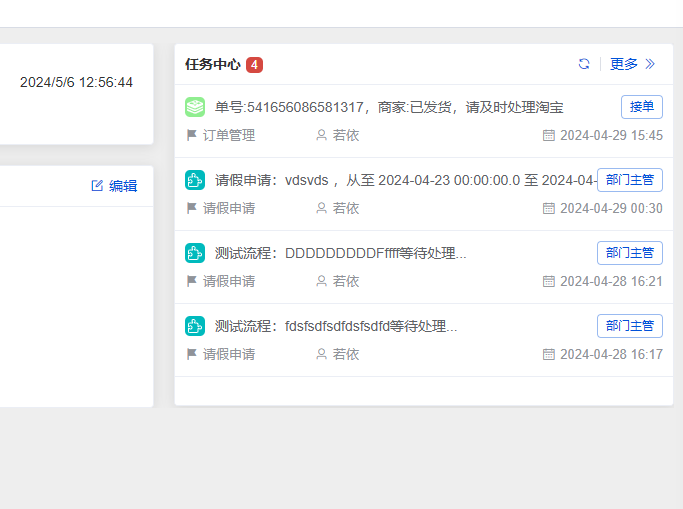

所有流程审批过程中需要当前登录人处理的待办任务均可以在首页 -> 任务中心中看到，每条记录内容从左往右、从上往下依次是：流程图标、概要、当前节点、流程名称、提交人、任务创建时间。

审批界面

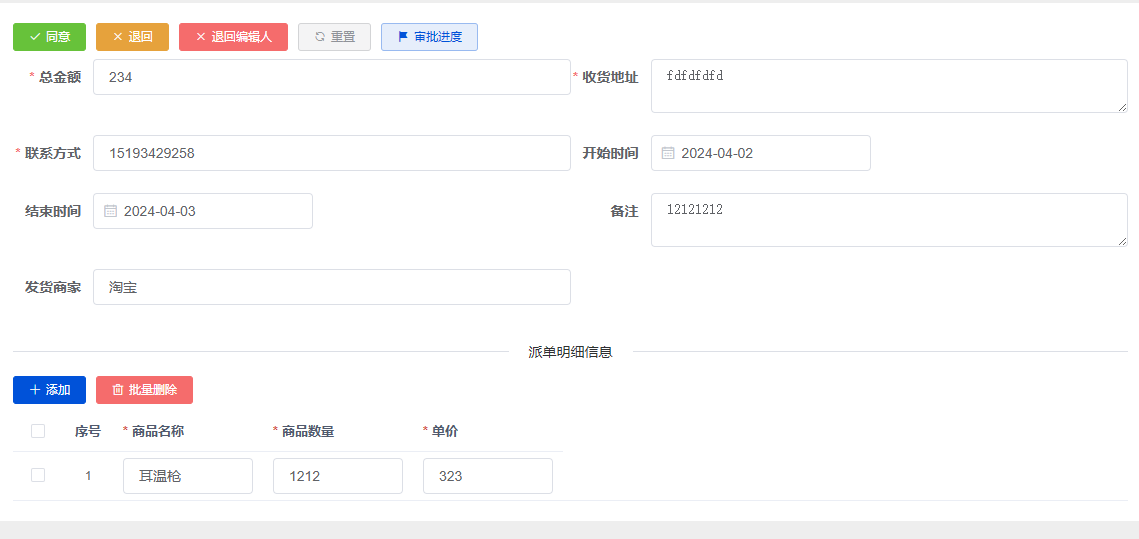

点击任务中心中的概要信息，打开审批组件中填写的路径对应的页面，执行流程任务审批操作。

审批进度

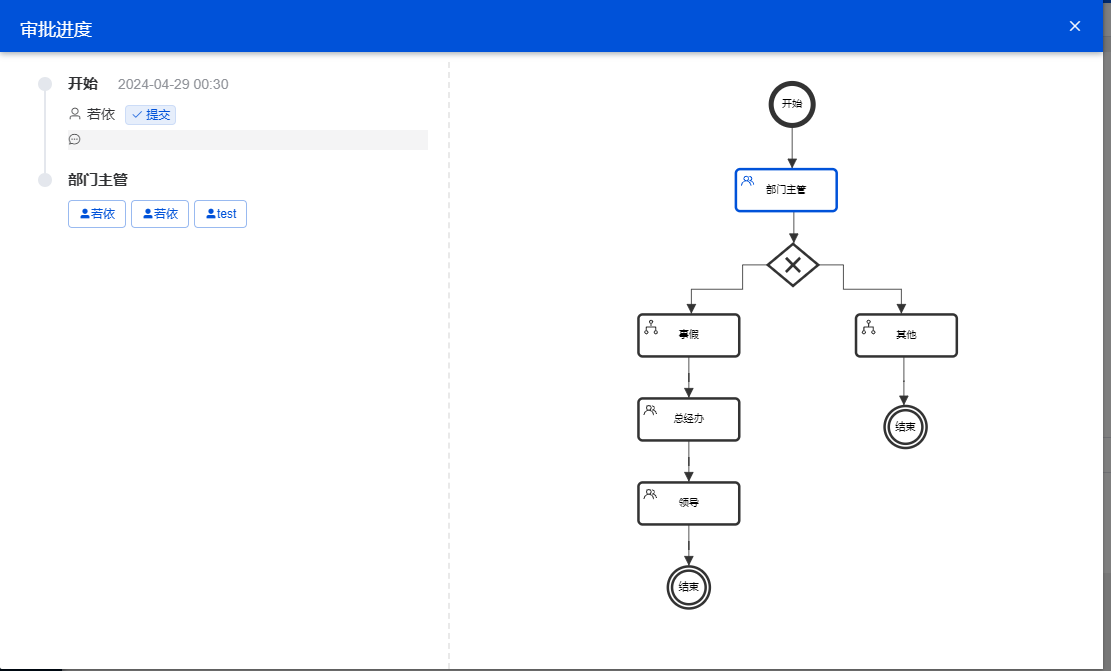

在功能界面和审批界面均可以查看当前流程实例的审批进度，左侧为审批记录，右侧为流程图及当前节点。

事件监听

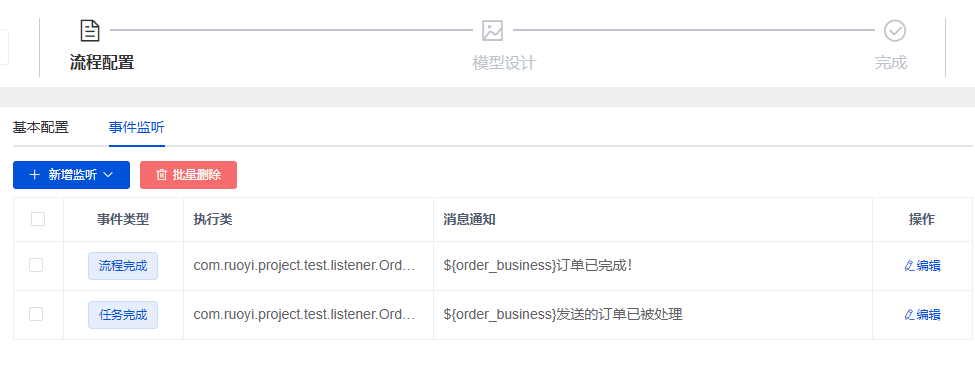

在流程实例执行过程中，可以对流程执行、流程完成、流程退回、任务执行、任务完成、任务取消六个事件进行监听，监听发生在事件成功执行后触发，事件监听在流程配置中进行设置。

消息通知：当事件触发后，发送站内信（系统消息）给指定用户，消息中可使用数据表字段；

注意：任务执行事件消息发送对象为任务处理人，其余事件发送对象为提交人。

执行类：当事件触发后需要执行的操作，需要注解@Component为Spring Bean并实现com.ruoyi.project.workflow.listener.IEventListener接口的onEvent()方法。

/**
 * 监听类demo
 */
@Commponent
public class OrderFinishListener implements IEventListener
{
    @Override
    public void onEvent(RequestData requestData)
    {
        System.out.println("订单完成事件：" + requestData.getDataId());
    }
}

接口调用

常用方法

流程引擎暴露的接口为com.ruoyi.project.workflow.engine.IFlowEngine，提供了常见的流程操作函数和默认实现，只需要实现接口并重写getProcessId()函数，指定流程id即可直接调用。

/**
 * 所有实现类均需要实现该方法，指定流程id
 */
Long getProcessId();

/**
 * 提交
 *
 * @param requestData 请求数据
 * @return 执行结果
 */
boolean audit(RequestData requestData);

/**
 * 同意
 *
 * @param requestData 请求数据
 * @return 执行结果
 */
boolean agree(RequestData requestData);

/**
 * 不同意
 *
 * @param requestData 请求数据
 * @return 执行结果
 */
boolean disagree(RequestData requestData);

/**
 * 退回编辑人
 *
 * @param requestData 请求数据
 * @return 执行结果
 */
boolean disall(RequestData requestData);

/**
 * 数据是否禁止操作
 *
 * @param dataId 数据id
 * @return 是否禁用
 */
boolean disabled(Long dataId);

/**
 * 获取审批进度数据
 *
 * @param dataId 数据id
 * @return 进度数据
 */
ProgressData progress(Long dataId);

请求数据

public class RequestData
{
    // 数据id，不可为空
    private final Long dataId;
    // 批注/评论
    private final String comment;
    // 表单数据
    private final Object data;
    // 任务id
    private final Long taskId;
    // 任务分配id
    private final Long assignId;
    // 其他参数
    @JsonInclude(JsonInclude.Include.NON_EMPTY)
    private final JSONObject params;

    // 获取指定类型的表单数据
    public <T> T getData(Class<T> clazz);
}

环绕函数

audit、agree、disagree、disall接口函数在调用前后，通常需要一些额外的操作，如保存审批时的数据更改、发送复杂消息、生成额外数据等......
因此，com.ruoyi.project.workflow.engine.IFlowEngine还提供了以上方法的环绕函数重载。

/**
 * 函数入参重载，fun代表以上四个函数
 *
 * @param requestData 请求数据
 * @param beforeFun   前置函数
 * @param afterFun    后置函数
 * @return 执行结果
 */
boolean fun(RequestData requestData, FlowFunction beforeFun, FlowFunction afterFun);

前置/后置函数需要实现函数式接口com.ruoyi.project.workflow.function.FlowFunction，以下为执行agree前保存表单更改的demo。

/**
     * 同意订单管理
     */
@Log(title = "订单管理", businessType = BusinessType.AGREE)
@PostMapping("/agree")
public AjaxResult agree(@RequestBody RequestData requestData)
{
	// 前后置函数为函数式接口，可直接使用lambda表达式，无需定义类
	return toAjax(testOrderService.agree(requestData,
		() -> testOrderService.save(requestData.getData(TestOrder.class)),
		null));
}

普通功能改造

针对于已经实现并调整优化的功能，重新用代码生成器生成代码会覆盖原有自定义样式和逻辑，因此需要在现有功能基础上拓展流程引擎能力，以下为改造步骤：

1. 数据表和实体类添加流程审批状态字段；
2. 参照快速开始中的步骤定义和设计流程；
3. IService接口继承com.ruoyi.project.workflow.engine.IFlowEngine；

/**
 * 订单管理Service接口
 *
 * @author orange
 * @date 2024-04-29
 */
public interface ITestOrderService extends IFlowEngine {}

4. 在ServiceImpl中实现getProcessId()方法，返回结果为设计好的流程id，可直接点击流程id复制文本；

@Service
public class TestOrderServiceImpl implements ITestOrderService
{
    @Override
    public Long getProcessId()
    {
        return 541607657201733L;
    }
}

5. 在Controller中增加6个api，分别为提交、同意、退回、退回编辑人、表单数据、审批进度；

/**
 * 提交订单管理
 */
@PreAuthorize("@ss.hasPermi('test:order:audit')")
@Log(title = "订单管理", businessType = BusinessType.AUDIT)
@PostMapping("/audit")
public AjaxResult audit(@RequestBody RequestData requestData)
{
	return toAjax(testOrderService.audit(requestData));
}

/**
 * 同意订单管理
 */
@Log(title = "订单管理", businessType = BusinessType.AGREE)
@PostMapping("/agree")
public AjaxResult agree(@RequestBody RequestData requestData)
{
	return toAjax(testOrderService.agree(requestData));
}

/**
 * 退回订单管理
 */
@Log(title = "订单管理", businessType = BusinessType.DISAGREE)
@PostMapping("/disagree")
public AjaxResult disagree(@RequestBody RequestData requestData)
{
	return toAjax(testOrderService.disagree(requestData));
}

/**
 * 退回编辑人订单管理
 */
@Log(title = "订单管理", businessType = BusinessType.DISALL)
@PostMapping("/disall")
public AjaxResult disall(@RequestBody RequestData requestData)
{
	return toAjax(testOrderService.disall(requestData));
}

/**
 * 获取订单管理表单数据
 */
@GetMapping(value = "/form/{orderId}")
public AjaxResult form(@PathVariable("orderId") Long orderId)
{
	return success(testOrderService.getById(orderId));
}

/**
 * 获取订单管理审批进度
 */
@GetMapping(value = "/progress/{orderId}")
public AjaxResult progress(@PathVariable("orderId") Long orderId)
{
	return success(testOrderService.progress(orderId));
}

6. 增加对审批中数据的更改和删除操作限制；

注意：通过IFlowEngine的disabled方法可以判断当前数据是否禁止操作，限制有两种实现思路：
(1) 查询数据详细信息时将禁用标志传到前端，由前端控制元素状态和操作判断；
(2) 后台直接在修改和删除接口中校验；

7. 前端api.js文件中添加以上六个接口；

// 提交订单管理
export function auditOrder(data) {
  return request({
    url: '/test/order/audit',
    method: 'post',
    data: data
  })
}

// 同意订单管理
export function agreeOrder(data) {
  return request({
    url: '/test/order/agree',
    method: 'post',
    data: data
  })
}

// 退回订单管理
export function disagreeOrder(data) {
  return request({
    url: '/test/order/disagree',
    method: 'post',
    data: data
  })
}

// 退回编辑人订单管理
export function disallOrder(data) {
  return request({
    url: '/test/order/disall',
    method: 'post',
    data: data
  })
}

// 查询订单管理表单数据
export function formOrder(orderId) {
  return request({
    url: '/test/order/form/' + orderId,
    method: 'get'
  })
}

// 查询订单管理审批进度
export function progressOrder(orderId) {
  return request({
    url: '/test/order/progress/' + orderId,
    method: 'get'
  })
}

8. 前端页面中添加提交、审批进度按钮及对应的点击事件；

/** 提交按钮操作 */
handleAudit(row) {
  const orderId = row.orderId || this.ids[0];
  this.$modal.confirm('是否确认提交订单管理编号为"' + orderId + '"的数据项？').then(() => {
    return auditOrder({dataId: orderId});
  }).then(() => {
    this.$modal.msgSuccess("提交成功");
    this.getList();
  }).catch(() => {
  });
},
/** 审批进度按钮操作 */
handleProgress(row) {
  const orderId = row.orderId || this.ids[0];
  progressOrder(orderId).then(response => {
    this.$refs.progressDialog.openDialog(response.data);
  });
},

9. 使用代码生成器生成审批页面assignForm并配置审批组件路径；
10. 将流程状态更改为已开启，测试功能并按需求调整。

自定义策略

自定义策略主要包含分配策略和完成策略，需要实现对应的策略接口，并注解@Component和@StrategyAnno。@StrategyAnno由两个属性，value不可与已有的值重复，否则项目启动会报错。使用注解后，任务节点属性界面会自动显示该选项。

已有分配策略：0、按用户分配；1、按角色分配；9、自定义sql；
已有完成策略：0、或签；1、会签；

/**
 * 任务分配策略-自定义分配
 */
@Component
@StrategyAnno(value = 5, name = "自定义分配")
public class TaskAssignCustomStrategy implements TaskAssignStrategy
{

    /**
     * 执行策略
     *
     * @param context     上下文
     * @param requestData 请求数据
     * @return 用户ID列表
     */
    @Override
    public Set<Long> execute(FlowContext context, RequestData requestData)
    {
        // ......
    }
}

/**
 * 任务完成策略-自定义完成
 */
@Component
@StrategyAnno(value = 5, name = "自定义完成")
public class TaskFinishCustomStrategy implements TaskFinishStrategy
{

    /**
     * 执行策略
     *
     * @param context     上下文
     * @param requestData 请求数据
     * @return 是否完成
     */
    @Override
    public boolean execute(FlowContext context, RequestData requestData)
    {
        // ......
    }
}
