第二次作业：使用Packet Tracer分析应用层协议

      姓名：赵伟

      学号：201821121086

      班级：计算1813

1 实验目的

熟练使用Packet Tracer工具。分析抓到的应用层协议数据包，深入理解应用层协议，包括语法、语义、时序。

2 实验内容

使用Packet Tracer，正确配置网络参数，抓取应用层协议的数据包并分析，协议包含DNS、FTP, DHCP, stmp, pop3。步骤包含：

• 建立网络拓扑结构
• 配置参数
• 抓包
• 分析数据包

3. 实验报告



3.1 DNS

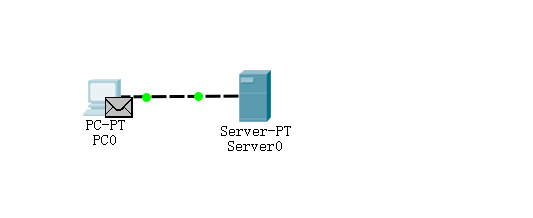

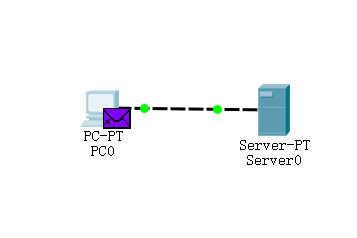

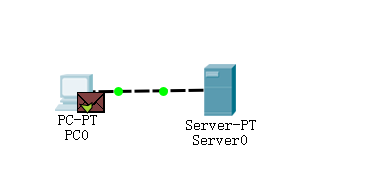

（1）建立网络拓扑结构

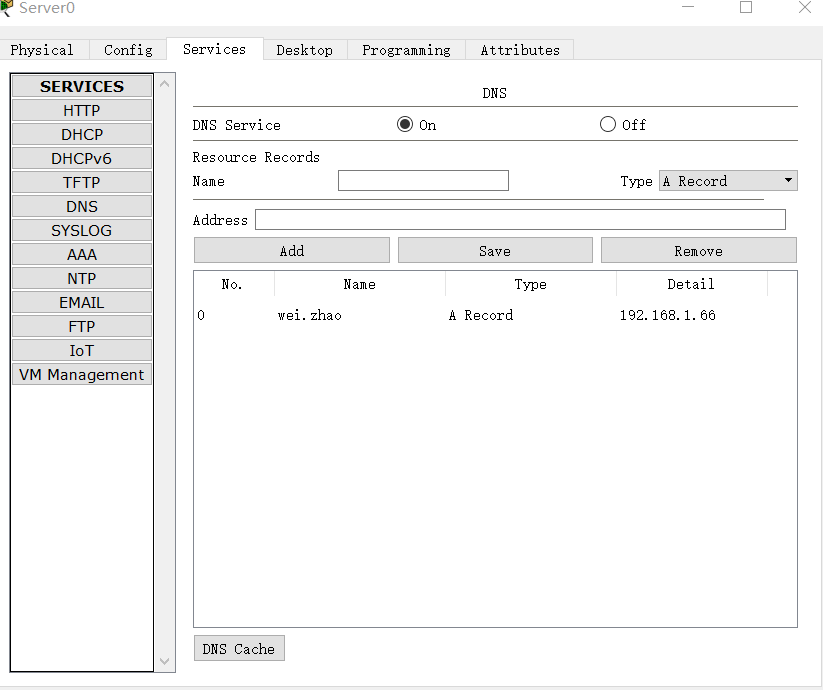

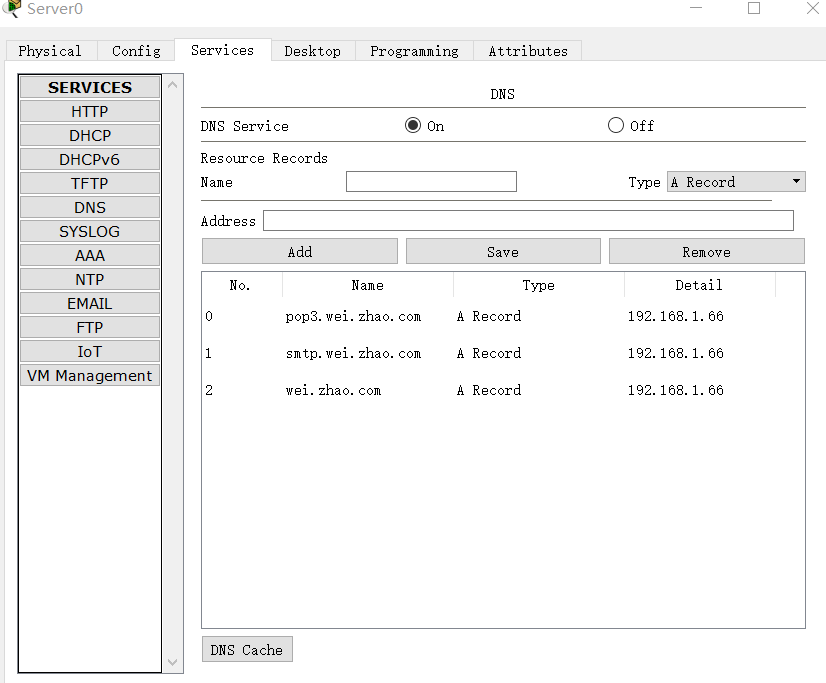

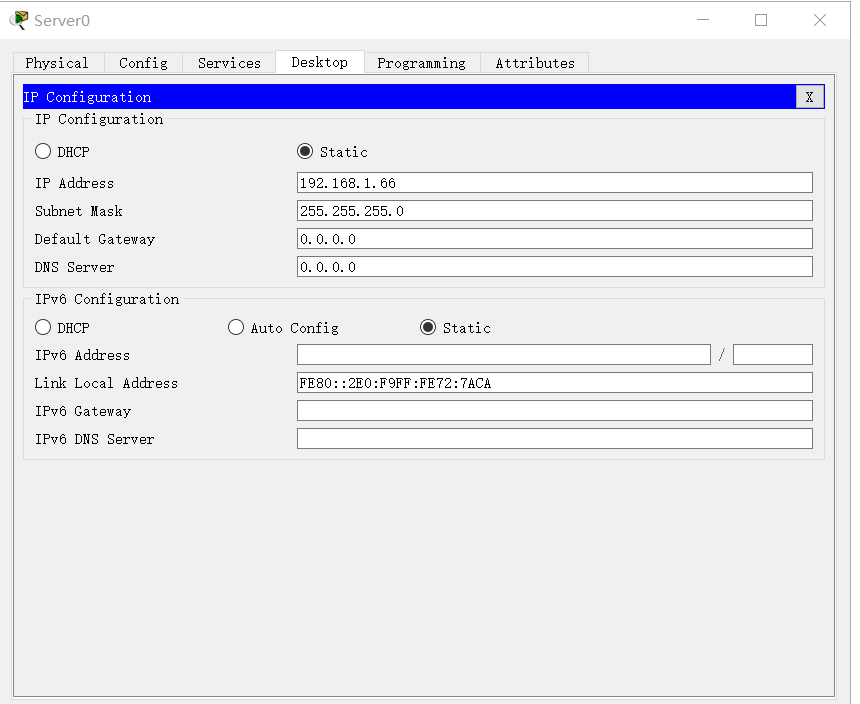

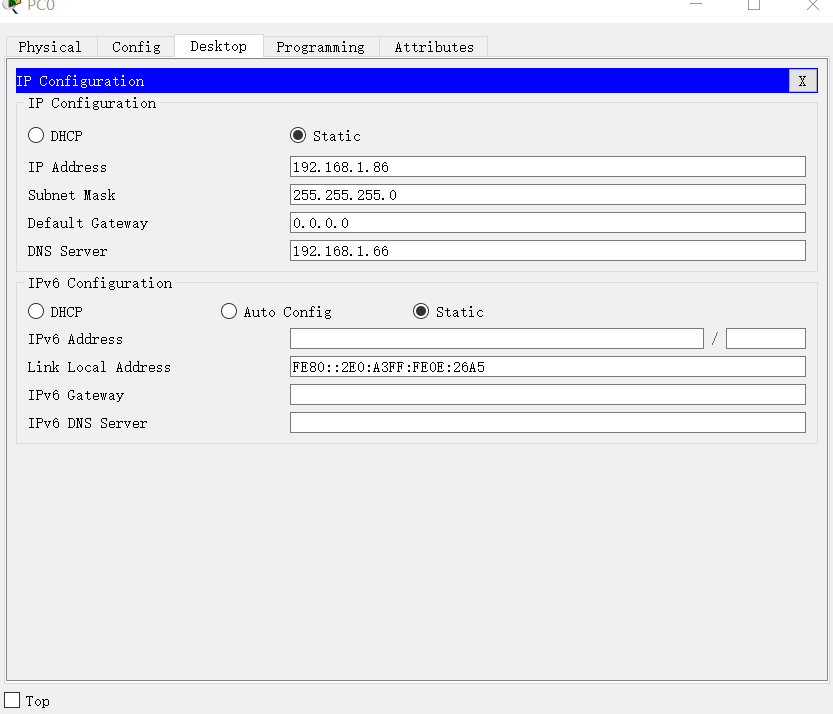

（2）配置参数





























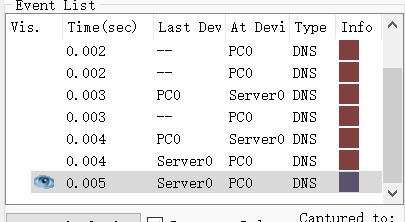

（3）抓包并分析抓到的数据包

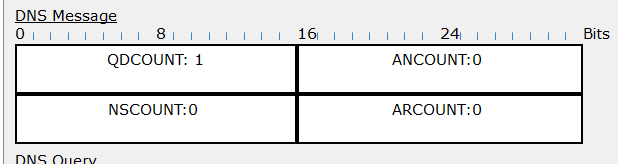

 QDCOUNT: 1    //问题数

QDCOUNT: 1    //资源记录数

NSCOUNT:0     //授权资源记录数

ARCOUNT:0   //额外资源记录数

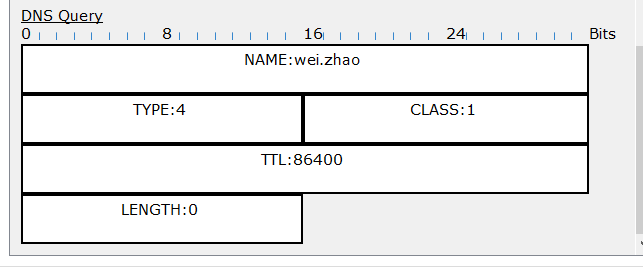

 请求报文：

NAME:wei.zhao         //查询名长度不固定

TYPE:4                    //查询类型

CLASS:1                  //查询类

TTL:86400              //生存时间

LENGTH:0              //资源数据长度

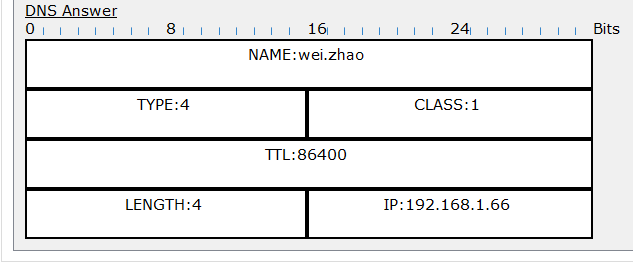

 响应报文：

NAME:wei.zhao         //查询名长度不固定

TYPE:4                    //查询类型

CLASS:1                  //查询类

TTL:86400              //生存时间

LENGTH:4           //资源数据长度

IP:192.168.1.66    /Ip地址





3.2 FTP

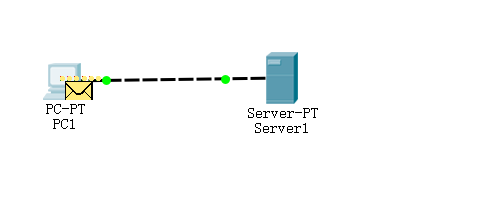

（1）建立网络拓扑结构



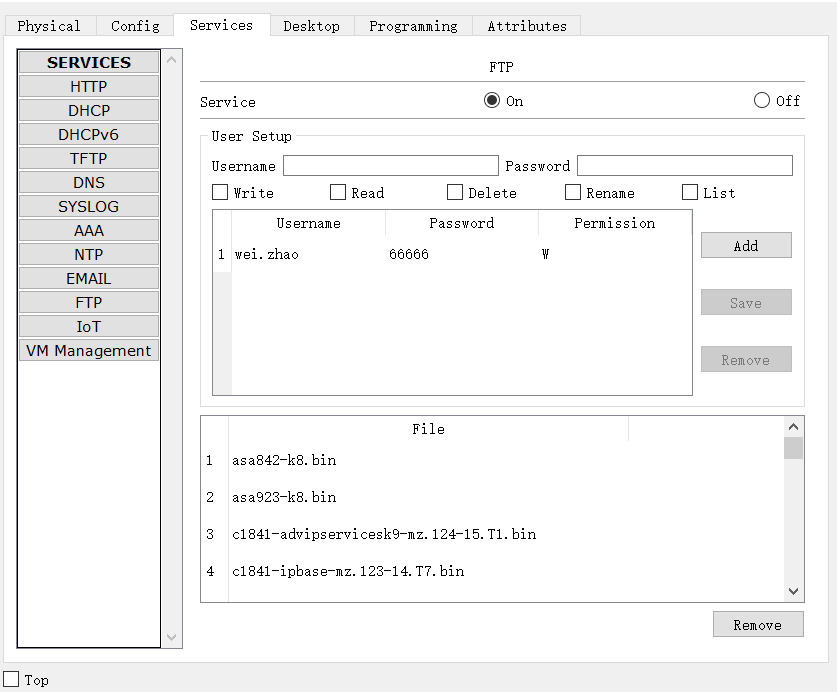

 （2）配置参数







 （3）抓包并分析抓到的数据包

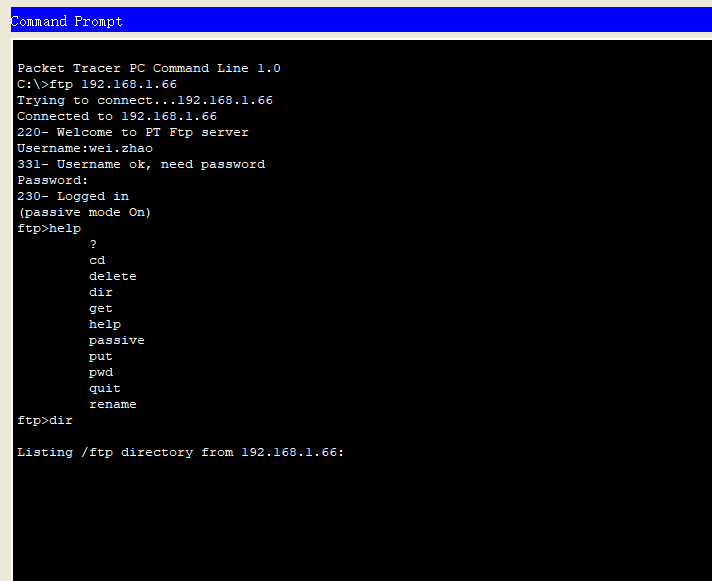

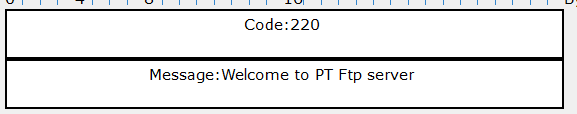

  Message:Welcome to PT Ftp server，表示连接成功。

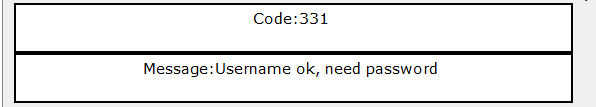

 PC0用户端发出请求报文将用户名：cisco发送给Server0服务端，服务端返回响应报文,该响应报文包  ,含了一条Message:Username OK,need password,表示用户名正确，并要求用户输入密码。



 当输入cisco密码的时候，PC0用户端发出请求报文将密码：cisco发送给Server0服务端，服务端返回响应报文，该响应报文包含了  一条Message:Logged in，表示密码正确，用户成功登陆。然后就可以开始操作。 code值为230，表示用户已登录，请继续操作。



3.3 DHCP

（1）建立网络拓扑结构

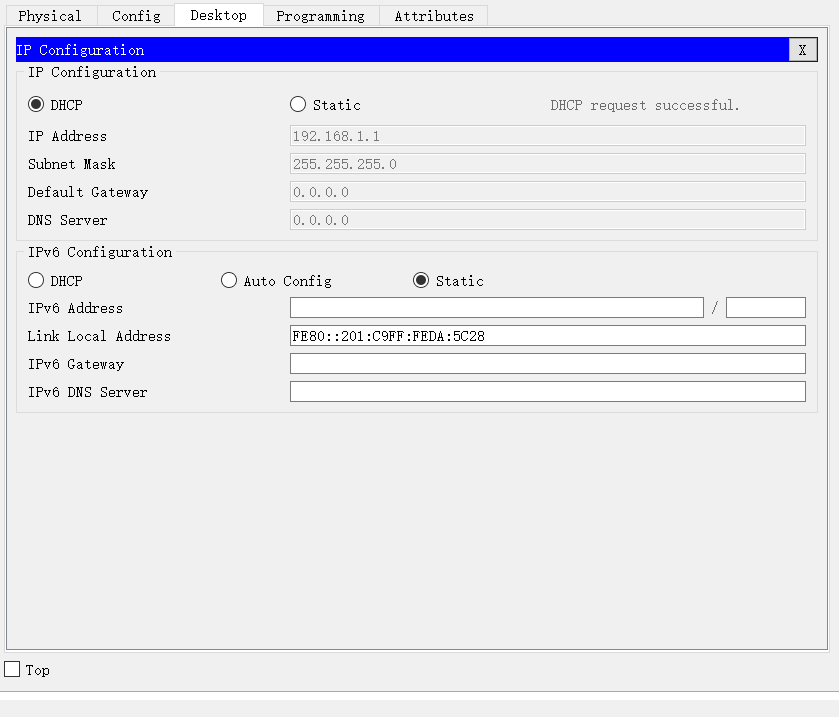

（2）配置参数





（3）抓包并分析抓到的数据包

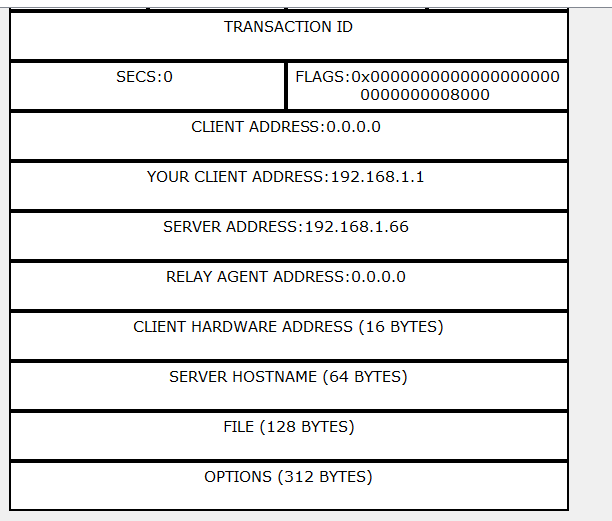

SERVER ADDRESS          //客户端引导时需要的另一个服务器的IP地址

REPLY AGENT ADDRESS            // 网关IP地址，一般为4字节

CLIENT HARDWARE ADDRESS         // 客户端硬件地址，一般16个字节

SERVER HOSTNAME      //服务器名字，有64字节，一般不使用，填充为0

FILE   //文件的路径，128字节， 一般不使用，填充为0

OPTIONS               //不定长度,一般为312字节





3.4 smtp和pop3

（1）建立网络拓扑结构

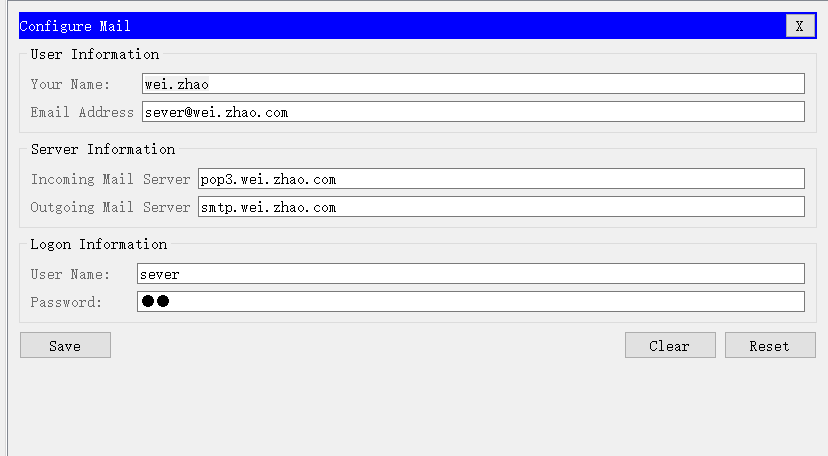

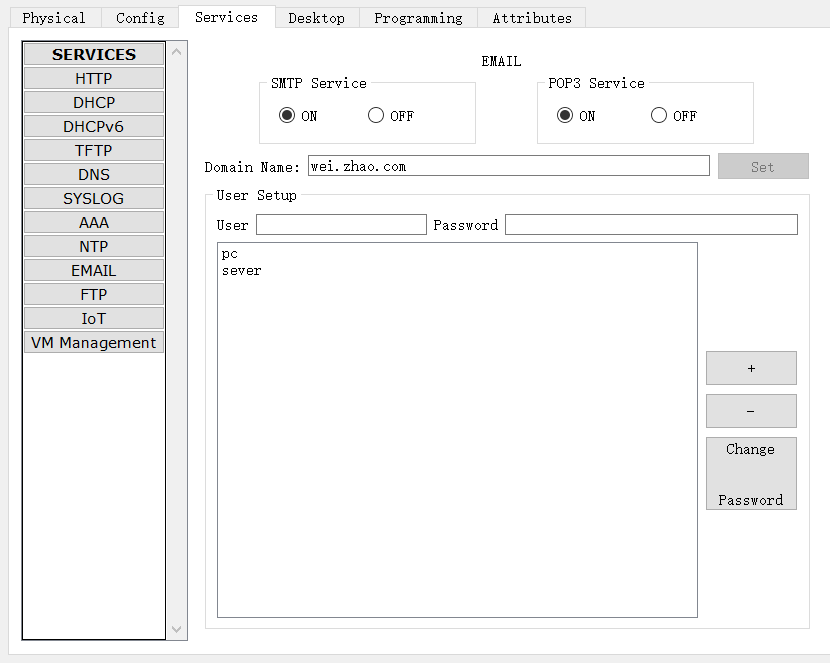

（2）配置参数

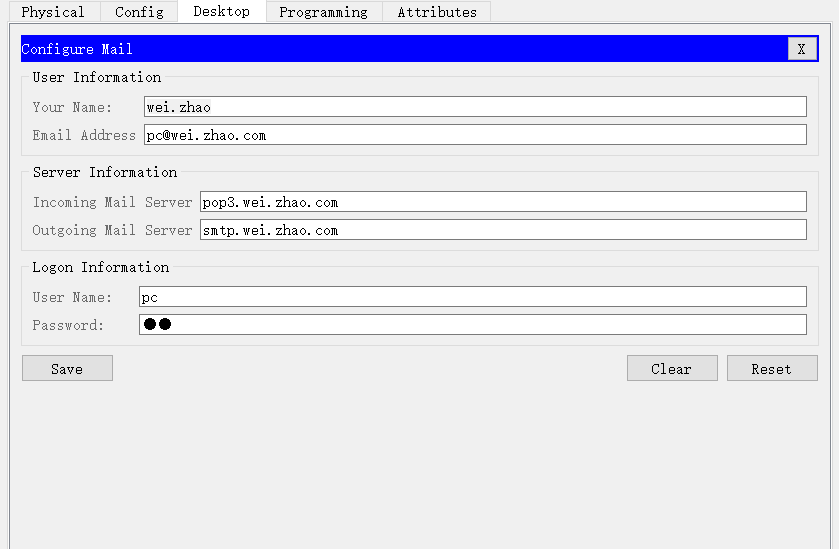

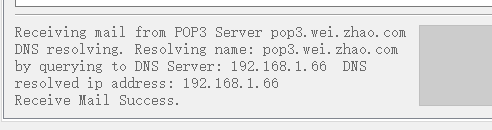

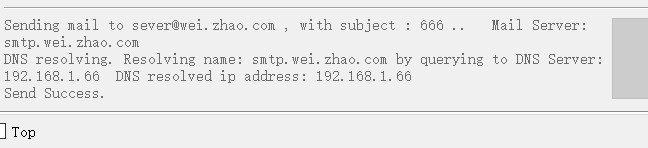

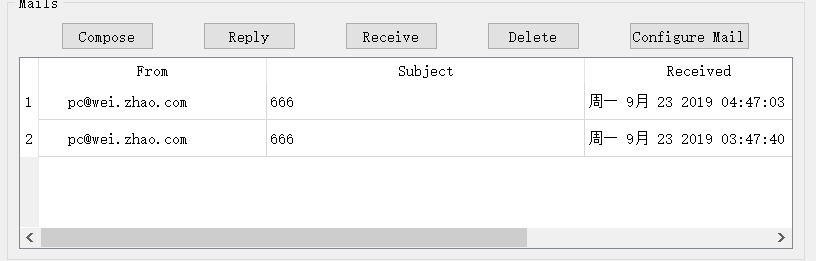

（3）抓包并分析抓到的数据包

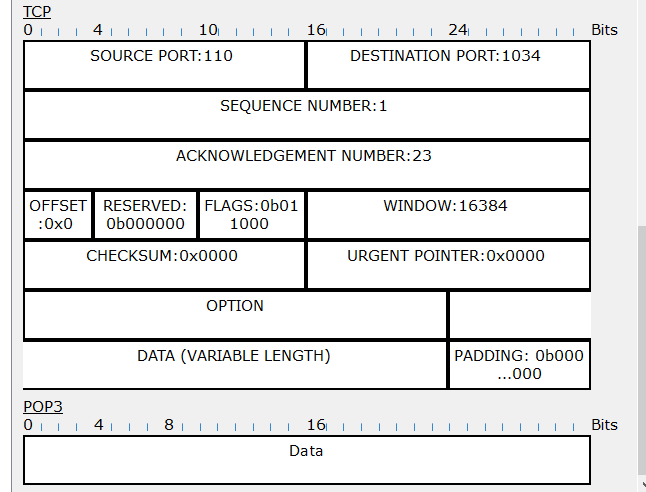

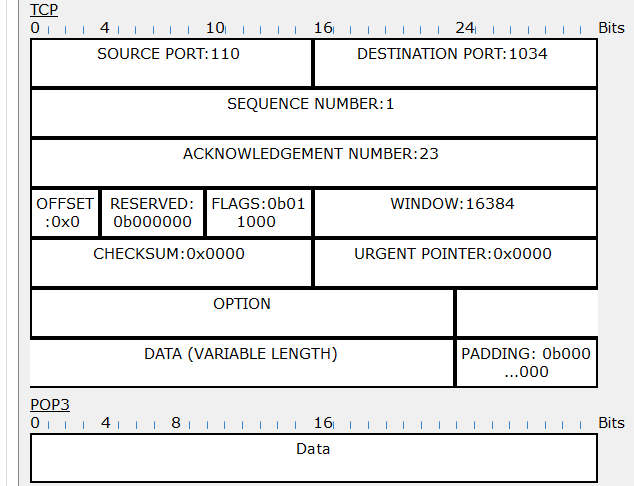

SMTP DATA                   //邮件主体

DATA (VARIABLE LENGTH)   //数据长度可变

4.通过该实验产生新的疑问及解答

发送信息和接受信息为什么都在pc端？
