Graphviz 快速入门

Graphviz 快速入门教学

Graphviz 是一个强大的图形可视化工具，可以让你通过简单的文本描述来生成复杂的图表。以下是快速入门指南：

1. 安装 Graphviz

首先需要安装 Graphviz：

• Windows：从官网下载安装包 graphviz.org/download
• Mac：brew install graphviz
• Linux：sudo apt-get install graphviz (Ubuntu/Debian)

2. 基础语法

Graphviz 使用 DOT 语言来描述图形。基本结构如下：

// 有向图
digraph 图名 {
    // 节点和边的定义
    A -> B -> C;
    B -> D;
}

// 无向图
graph 图名 {
    // 节点和边的定义
    A -- B -- C;
    B -- D;
}

3. 节点和边的基本属性

节点属性

digraph {
    // 形状、颜色、标签
    A [shape=box, color=blue, label="开始节点"];

    // 常用形状：box, circle, ellipse, diamond, record等
    B [shape=circle, fillcolor=yellow, style=filled];

    // 图像节点
    C [shape=plaintext, image="icon.png"];
}

边属性

digraph {
    A -> B [
        label="关系",       // 边标签
        color=red,        // 颜色
        style=dashed,     // 样式：solid, dashed, dotted等
        arrowhead=vee,    // 箭头类型：none, normal, vee等
        penwidth=2.0      // 线宽
    ];
}

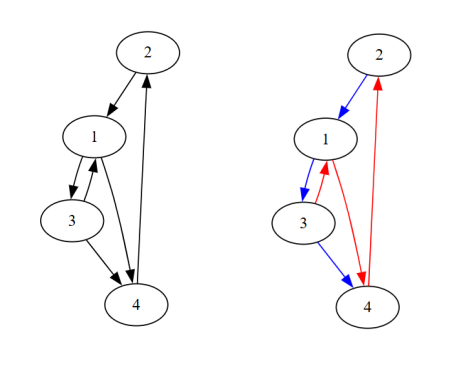

给边增加颜色
digraph G {
    2->1->3->4 [color=blue];
    3->1->4->2 [color=red];
}

4. 常用图形示例

流程图

digraph flowchart {
    node [shape=box, style=rounded]

    start [shape=ellipse, label="开始"]
    input [label="输入数据"]
    process [label="处理数据"]
    decision [shape=diamond, label="判断条件"]
    output [label="输出结果"]
    end [shape=ellipse, label="结束"]

    start -> input -> process -> decision
    decision -> output [label="是"]
    decision -> process [label="否"]
    output -> end
}

组织结构图

digraph org {
    node [shape=box, style=filled, fillcolor=lightblue]

    CEO -> {CTO, CFO, COO}
    CTO -> {DevManager, QAManager}
    CFO -> {AccManager, FinManager}
    COO -> {OpsManager}

    DevManager -> {FrontendLead, BackendLead}
}

状态机

digraph state_machine {
    node [shape=circle]

    idle -> running [label="启动"]
    running -> paused [label="暂停"]
    paused -> running [label="恢复"]
    running -> idle [label="停止"]
    paused -> idle [label="停止"]
}

5. 布局引擎

Graphviz 提供多种布局引擎，通过命令行指定：

• dot - 有向图的层次布局（默认）
• neato - 弹簧模型布局
• fdp - 类似neato，但力导向
• circo - 环形布局
• twopi - 径向布局

使用方式：

dot -Tpng input.dot -o output.png

6. 实用技巧

1. 注释：使用 // 或 /* */ 添加注释
2. HTML标签：可以在标签中使用HTML格式

   A [label=<
   <table border="0">
     <tr><td>姓名</td><td>张三</td></tr>
     <tr><td>年龄</td><td>25</td></tr>
   </table>
   >]


3. 子图：用 subgraph 组织相关节点

   digraph {
       subgraph cluster_A {
           label="模块A";
           A1; A2; A3;
       }
       subgraph cluster_B {
           label="模块B";
           B1; B2;
       }
       A1 -> B2
   }


7. 生成图片

保存代码到 .dot 文件后，使用命令行生成图片：

# 生成PNG
dot -Tpng graph.dot -o graph.png

# 生成SVG（推荐矢量图）
dot -Tsvg graph.dot -o graph.svg

# 指定布局引擎
neato -Tpng graph.dot -o graph.png

学习资源

1. 官方文档：graphviz.org/documentation
2. 图库示例：graphviz.org/gallery
3. 交互式编辑器：
   edotor.net
   sketchviz.com

现在你已经掌握了 Graphviz 的基础知识，可以开始创建自己的图表了！从简单图形开始，逐步尝试更复杂的可视化需求。
