stm32F407学习之2： 点亮LED灯

1. 原理图

PF15-------------------->LED

2.编写程序

bsp_led.h

#ifndef __BSP_LED_H__
#define __BSP_LED_H__

#ifdef __cplusplus
extern "C" {
#endif
#include "stm32f4xx.h" // 使用标准库头文件
void Led_Init(void);
void Led_On(void);
void Led_Off(void);
void Led_Toggle(void);
#ifdef __cplusplus
}
#endif

#endif

bsp_led.c

#include "bsp_led.h"


/**
  * @brief GPIO Initialization Function
  * @param None
  * @retval None
  */
void Led_Init(void)
{
    GPIO_InitTypeDef GPIO_InitStruct;

    /* USER CODE BEGIN MX_GPIO_Init_1 */
    /* USER CODE END MX_GPIO_Init_1 */

    /* GPIO Ports Clock Enable */
    RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOF, ENABLE); // 使能GPIOF时钟

    /* USER CODE BEGIN MX_GPIO_Init_2 */
    /* USER CODE END MX_GPIO_Init_2 */

    /* 配置PF15引脚为输出模式，推挽输出，无上拉/下拉电阻 */
    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_15; // 指定PF15引脚
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_OUT; // 设置为输出模式
    GPIO_InitStruct.GPIO_OType = GPIO_OType_PP; // 设置为推挽输出
    GPIO_InitStruct.GPIO_PuPd = GPIO_PuPd_NOPULL; // 不使用内部上拉/下拉电阻
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_2MHz; // 设置GPIO速度（可根据需求调整为中速或高速）

    /* 应用配置 */
    GPIO_Init(GPIOF, &GPIO_InitStruct);
}

/**
 * @brief 打开LED（假设低电平点亮LED）
 * @param None
 * @retval None
 */
void Led_On(void)
{
    GPIO_ResetBits(GPIOF, GPIO_Pin_15); // 将PF15设置为低电平
}

/**
 * @brief 关闭LED（假设低电平点亮LED）
 * @param None
 * @retval None
 */
void Led_Off(void)
{
    GPIO_SetBits(GPIOF, GPIO_Pin_15); // 将PF15设置为高电平
}

/**
 * @brief 切换LED状态
 * @param None
 * @retval None
 */
void Led_Toggle(void)
{
    GPIOF->ODR ^= GPIO_Pin_15; // 切换PF15的电平状态
}

main.c

#include "stm32f4xx.h"
#include "bsp_led.h"

void Delay(__IO u32 nCount);
void Delay(__IO uint32_t nCount)	 //简单的延时函数
{
	for(; nCount != 0; nCount--);
}


/**
  * @brief  主函数
  * @param  无
  * @retval 无
  */
int main(void)
{
	/* LED 端口初始化 */
	Led_Init();

	/* 控制LED灯 */
	while (1)
	{
		Led_Toggle();
		Delay(0xFFFFFF);
	}
}

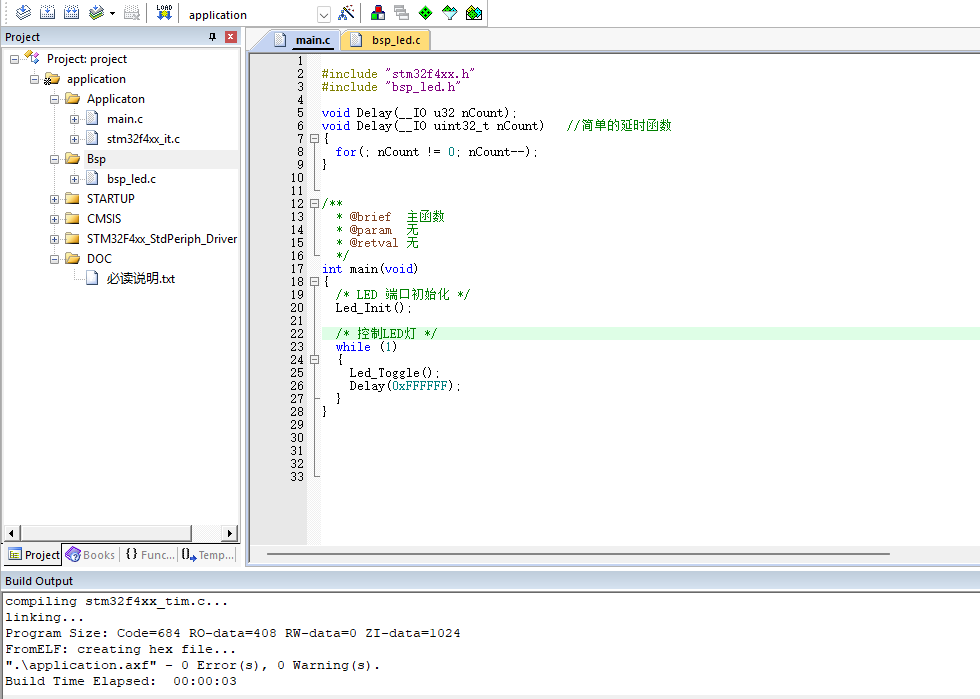

3. 目录结构

4. 编译运行

通过编译后，将程序下载到开发板中，可以看到LED开始闪烁。至此，完成了一个最简单的点灯LED程序。
接下来，我们将移植rtthread操作系统，用来点亮LED。
