HCIE-RIP

HCIE—RIP

优先级和度量值的概念

优先级:区分不同种路由协议之间的可信度:0-255

Metric(度量值):区分同种路由协议的可信度。

静态:60；RIP:100

在路由选路的时候，优先选择路径度量和开销小的路径。

静态路由的负载分担

在路由器B上配置到达路由器A的10.1.1.1的三条负载路由.

ip route-static 10.1.1.1 32 1.1.1.1
ip route-static 10.1.1.1 32 2.2.2.2
ip route-static 10.1.1.1 32 3.3.3.3

发包的一些方法

#带源ping
ping -a 1.1.1.1 2.2.2.2
#发包数量,默认为5个
ping -c 100 2.2.2.2
#发包字节数
ping -s 9000 2.2.2.2

路由表的加载

对于同一条路由(掩码长度一致)

1.优先级和metric都一样,都放入路由表中,执行负载均衡

2.其余先比较优先级,再比较路由表,存放小的进路由表.

对于不同的路由(掩码长度不一致)

同时放入路由

如何定义优先级

ip route-static 2.2.2.2 32 12.1.1.1 prefrence 1000

数据包的选路

数据包根据掩码最长匹配原则,越精细越好.

Prenrence 优先级 0-255

区分不同种路由协议学到的路径的可信度,越小越优秀

Cost 开销值/度量值

区分通过同种路由协议学到的多条路径的可信度,越小越优.

网络认知

DV(Distance vector距离矢量

只知道目的网络号的大概远近和方向,依靠直连路由器告诉的路由状态信息来做路径的判断.自身没有自主算法,道听途说.

特征

1.采用周期性的完全更新(发送整个路由表)和触发更新结合的路由更新方式.

2.采用广播的方式进行路由更新(RIPv2)

LS(Linkstate链路状态型

维护了一张全网的拓扑图,使用自身的算法来自主计算.

路由协议的适用范围

AS(自治系统):一个逻辑管理域,1-65535

IGP(内部网关路由协议)

运行在一个AS内部的路由协议:rip|ospf|ISIS

EGP(外部网关路由协议)

运行在AS之间的路由协议BGP

RIP路由协议

定期(30s)将路由表复制给相邻的路由器并且进行矢量堆加.

DV型容易出现环路,于是出现了水平分割来防环,即不会接收到由自身传达出去的路由信息.

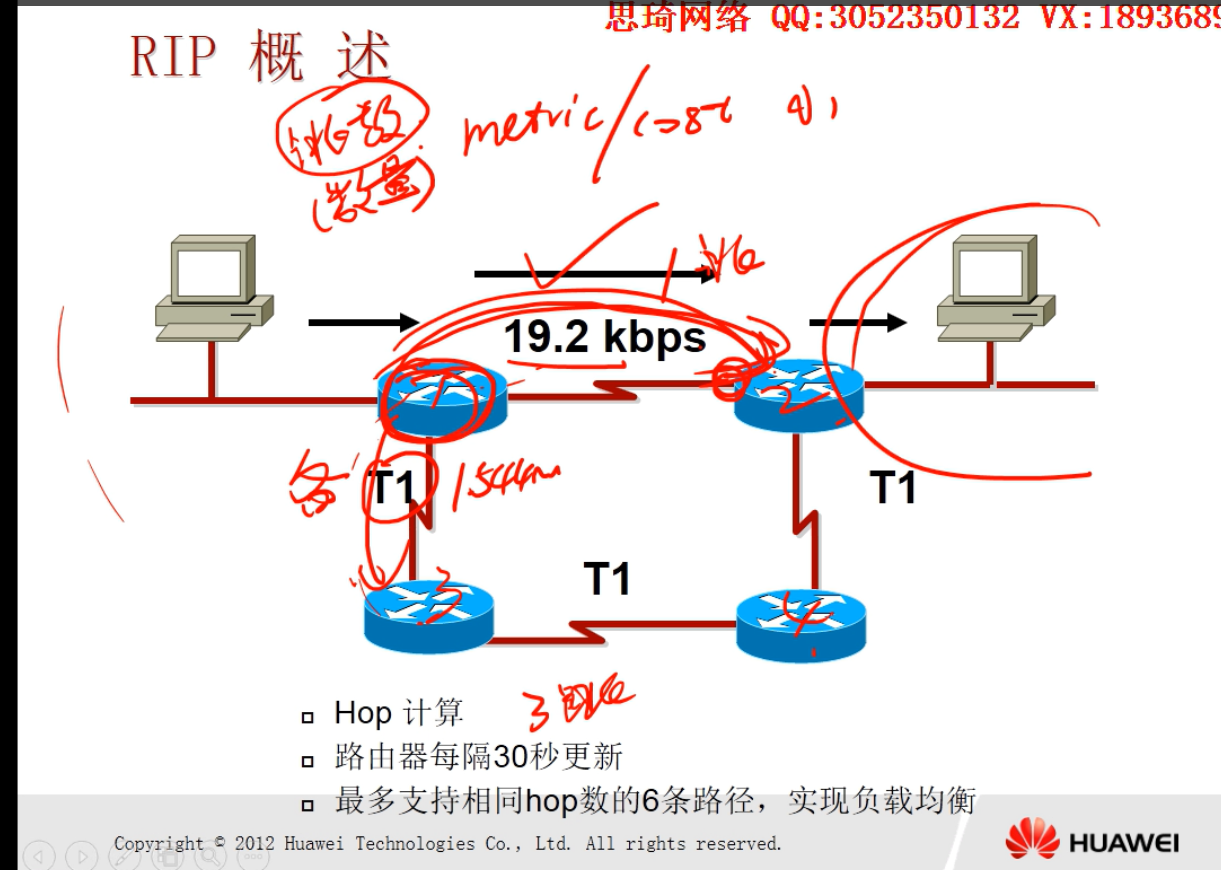

RIP中的开销是跳数，越小越优先．但这个其实不合理．

有时候虽然经过的路由器数量多,但是速度快.

RIP支持主类宣告

rip
version 2
network 10.0.0.0
network 172.16.0.0
network 192.168.1.0

虽然宣告是主类宣告,但是路由发送出去还是精细路由.

dis ip routing-table protocol rip

RIP入口开销

int g0/0/0
rip metricin [0-15]

RIP路由汇总

假设由3条路由分别是192.168.10.1/192.168.10.2/192.168.10.3进行汇总就是

从哪个接口往外发,就从哪个接口做汇总.

rip summary-address 192.168.10.0 255.255.255.252

RIP认证

明文认证
rip authentication-mode simple password
md5认证
rip authentication-mode md5 nonstandard plain huawei [key id 默认为1]
