linux网卡绑定bond



1.什么是bond网卡

bond是通过把多张网卡绑定为一个逻辑网卡，实现本地网卡的冗余，带宽扩容和负载均衡。在应用部署中是一种常用的技术。

2.bond的模式种类

常见的bond模式有七种： Mode=0(balance-rr) 表示负载分担round-robin，和交换机的聚合强制不协商的方式配合。 Mode=1(active-backup) 表示主备模式，只有一块网卡是active,另外一块是备的standby，这时如果交换机配的是捆绑，将不能正常工作，因为交换机往两块网卡发包，有一半包是丢弃的。 Mode=2(balance-xor) 表示XOR Hash负载分担，和交换机的聚合强制不协商方式配合。（需要xmit_hash_policy） Mode=3(broadcast) 表示所有包从所有interface发出，这个不均衡，只有冗余机制…和交换机的聚合强制不协商方式配合。 Mode=4(802.3ad) 表示支持802.3ad协议，和交换机的聚合LACP方式配合（需要xmit_hash_policy） Mode=5(balance-tlb) 是根据每个slave的负载情况选择slave进行发送，接收时使用当前轮到的slave Mode=6(balance-alb) 在5的tlb基础上增加了rlb。）

1. 备份网卡配置文件

cd /etc/sysconfig/network-scripts/

cp ifcfg-eth0{,.bak}    #如有多个则需要分别备份

2. 创建bond主备模式

nmcli connection add con-name bond0 type bond ifname bond0 mode  active-backu

active-backup   #主备模式

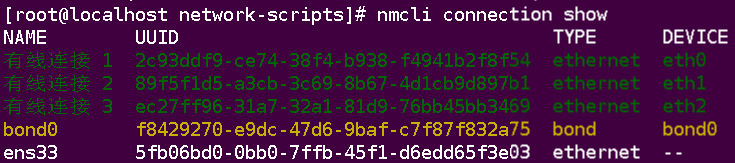

3. 查看配置信息

nmcli connection show



4. 绑定两张网卡

nmcli connection add type bond-slave ifname eth0 master bond0

nmcli connection add type bond-slave ifname eth1 master bond0

再看一眼配置信息nmcli connection show

5. 启用两张网卡

nmcli connection up bond-slave-eth0

nmcli connection up bond-slave-eth1

看一眼网卡状态nmcli connection show

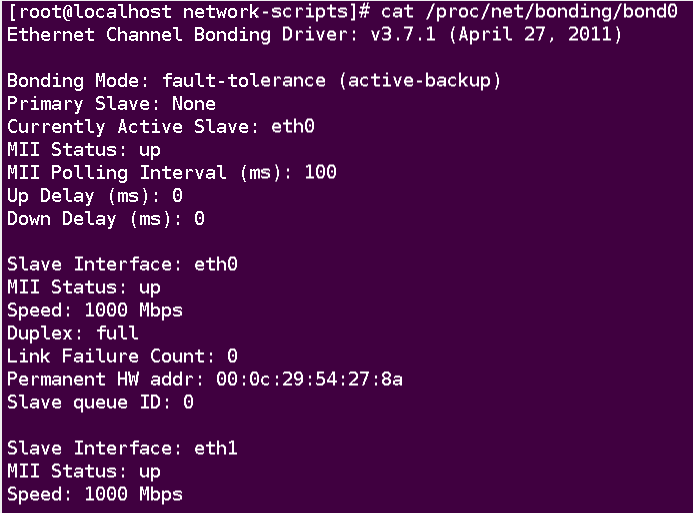

6. 查看bond0状态信息

cat /proc/net/bonding/bond0





7. 修改bond0的IP地址

nmcli connection modify bond0 ipv4.addresses 192.168.146.140/24  ipv4.gateway 192.168.146.2 ipv4.dns 192.168.146.2 ipv4.method manual

bond0                            #bond的名称

192.168.146.140/24   #bond0的IP地址及子网掩码

192.168.146.2         #网关

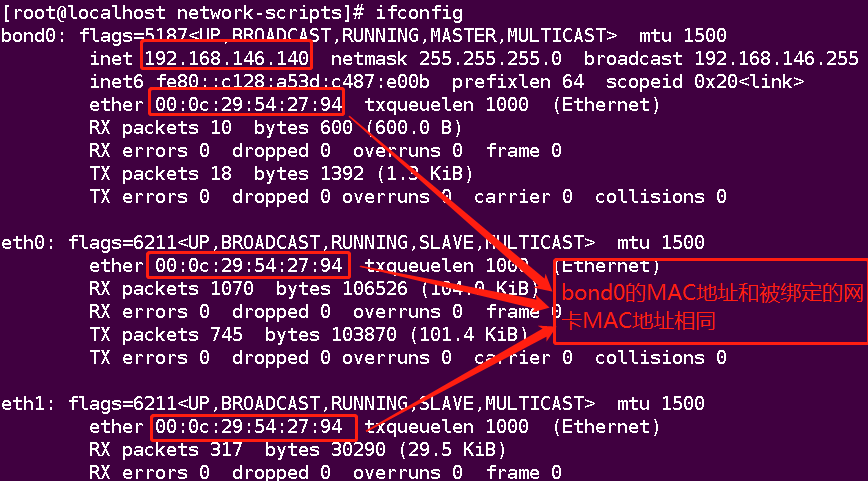

8. 查看bond0的IP地址

ifconfig

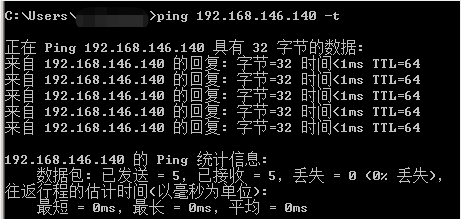

9. 功能验证

ping 192.168.146.140 -t

分别断开其中一张网卡，测试网络是否正常。
