38.机房知识

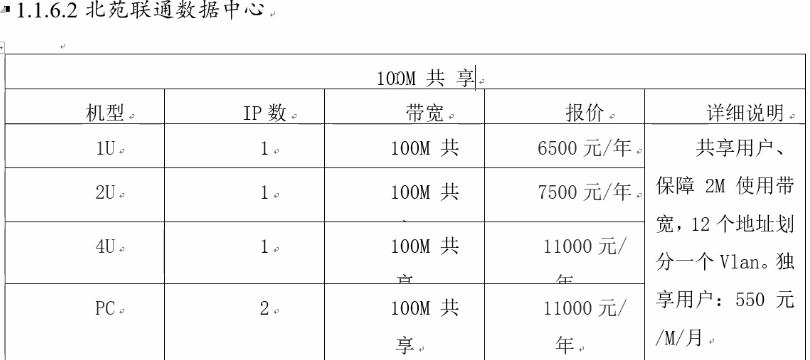

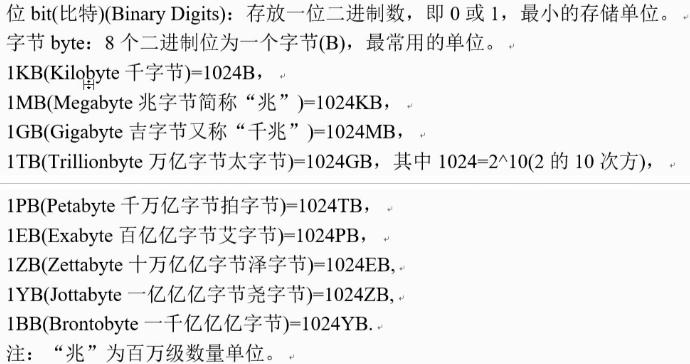

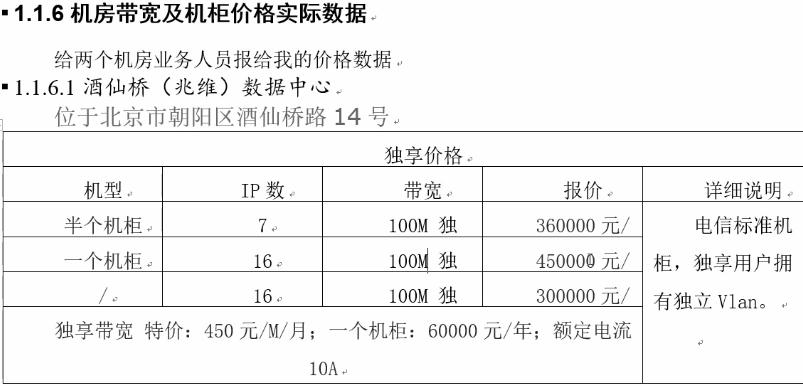

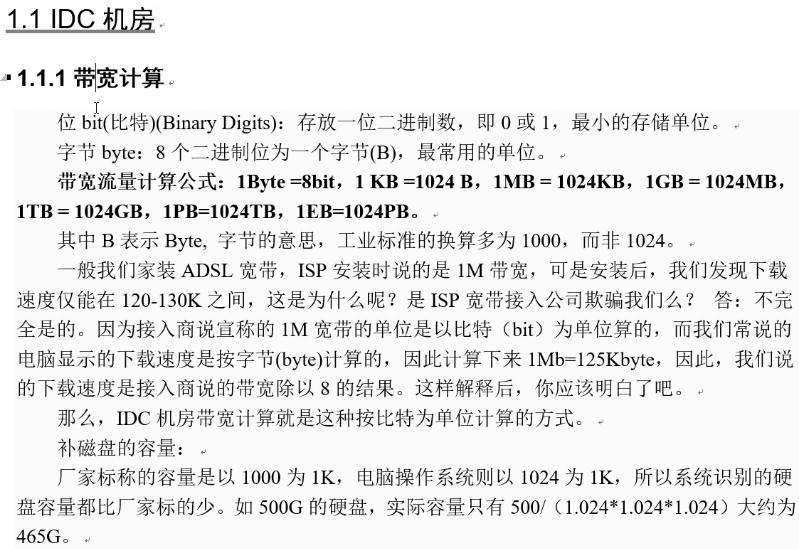

1.机房带宽和机柜
　　

　　

　　

　　

　　

　　

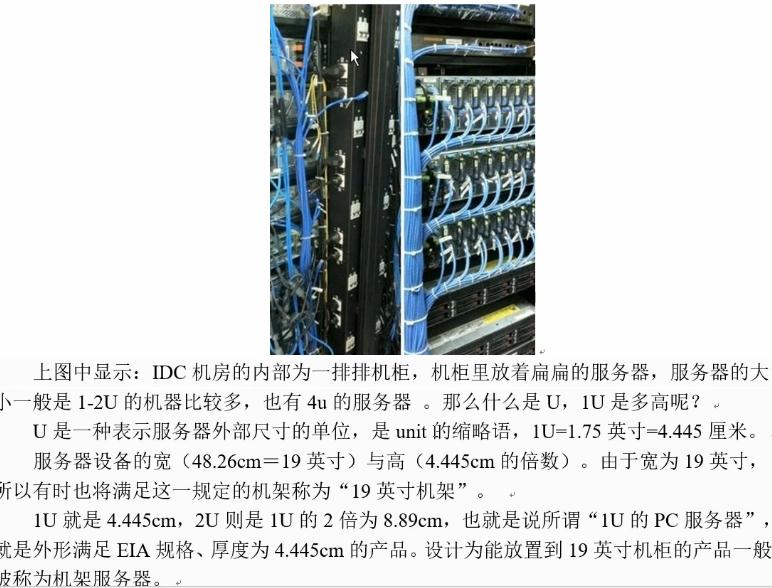

　　1U=1.75英寸=44.45毫米
　　规定的尺寸是服务器的宽（48.26cm＝19英寸）与高（4.445cm的倍数）。

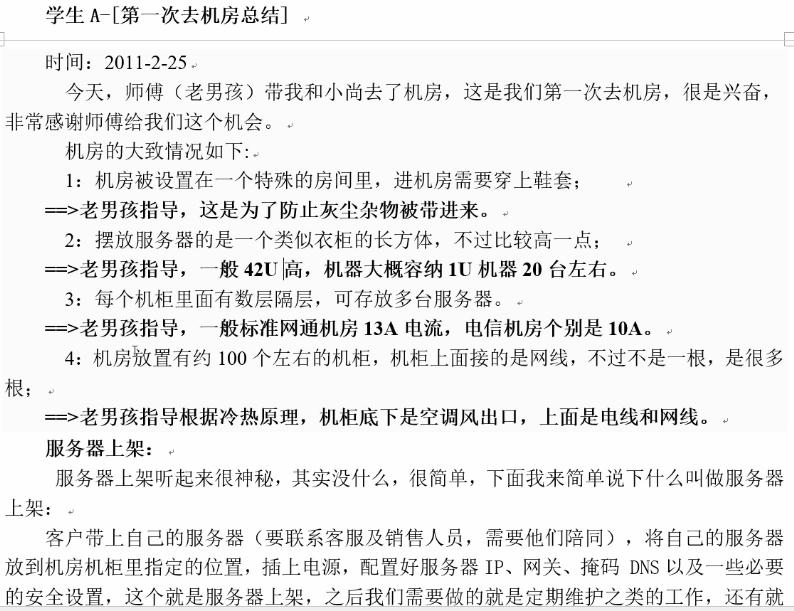

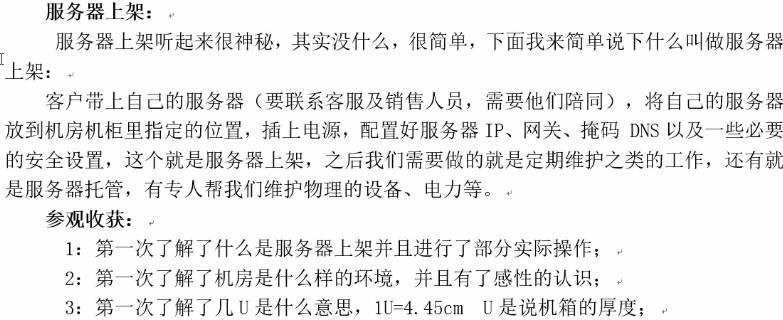

　　最后非常感谢师傅带领我们来机房参观，收获很大。
　　http://oldboy.blog.51cto.com/2561410/1342661

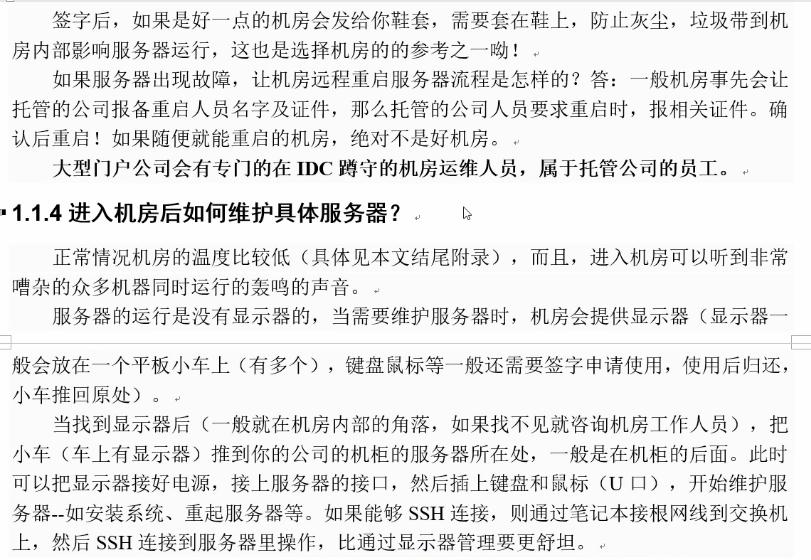

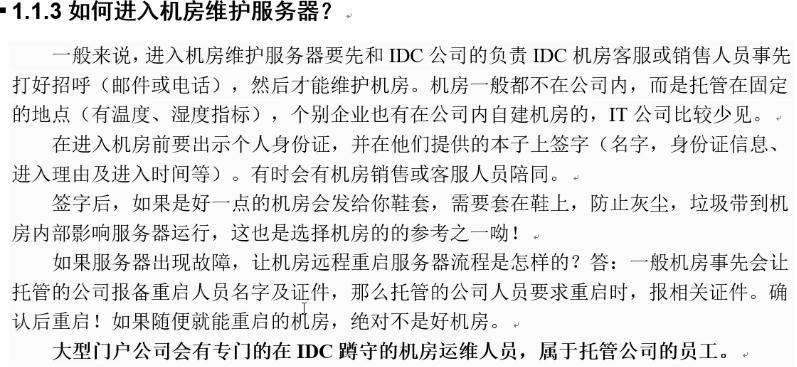

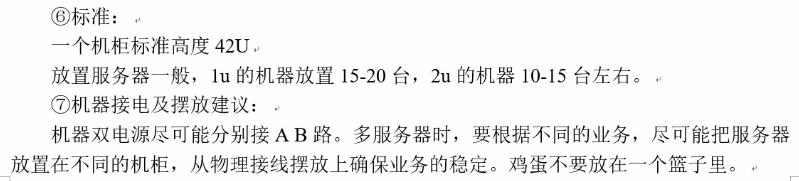

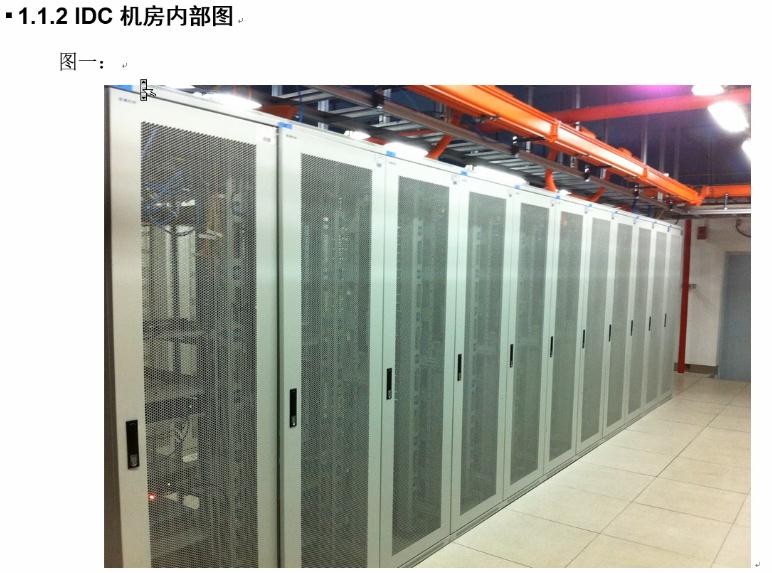

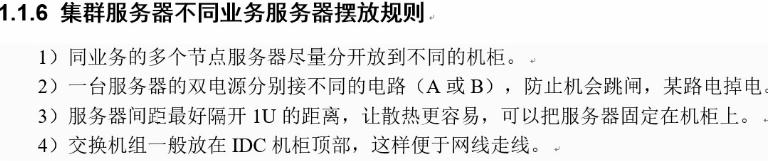

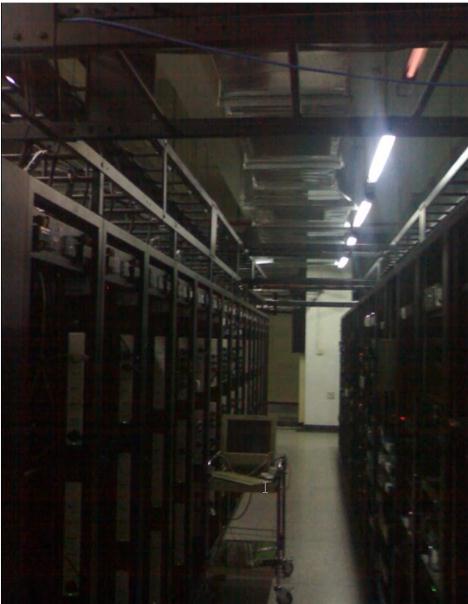

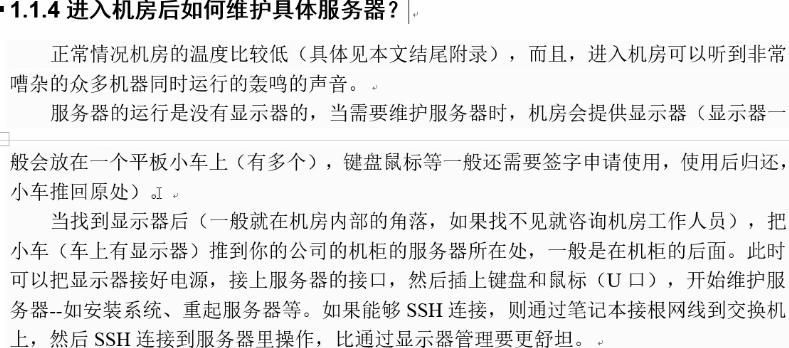

2.进入机房维护设备和机房机柜基本知识

　　

　　

　　

　　

　　

　　

　　

3.机房主要技术点

　　

　　

　　

　　

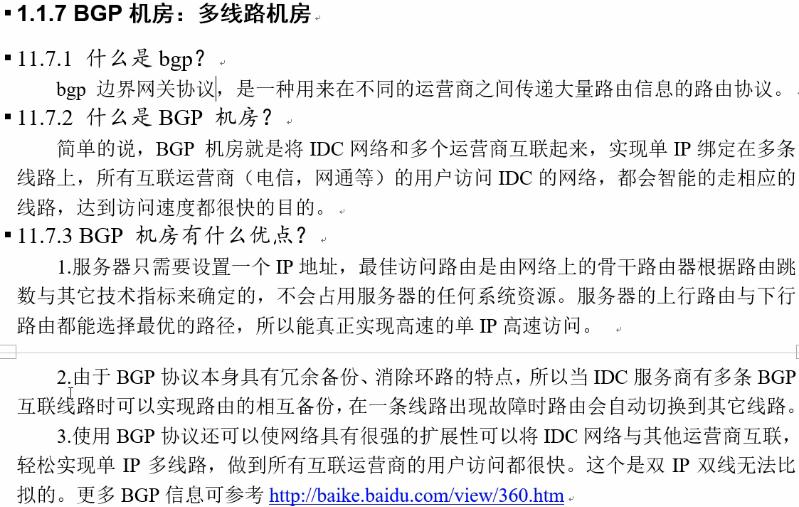

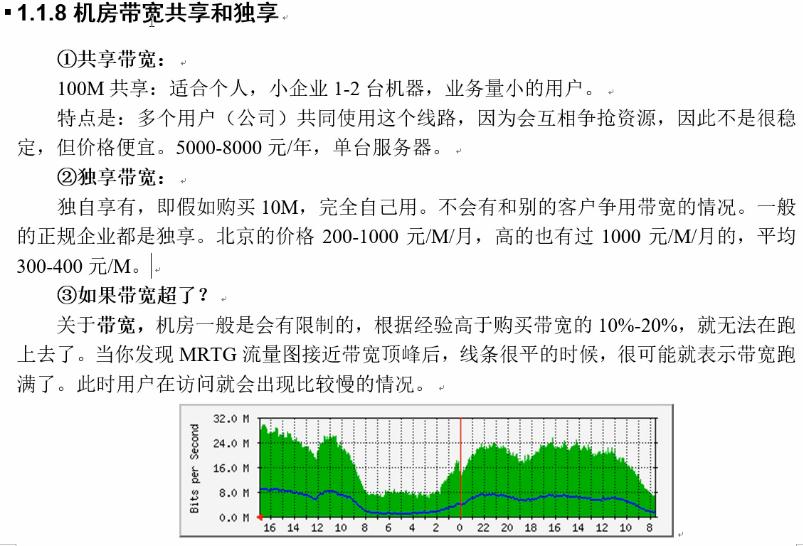

4.BGP与机房带宽

　　

　　

　　

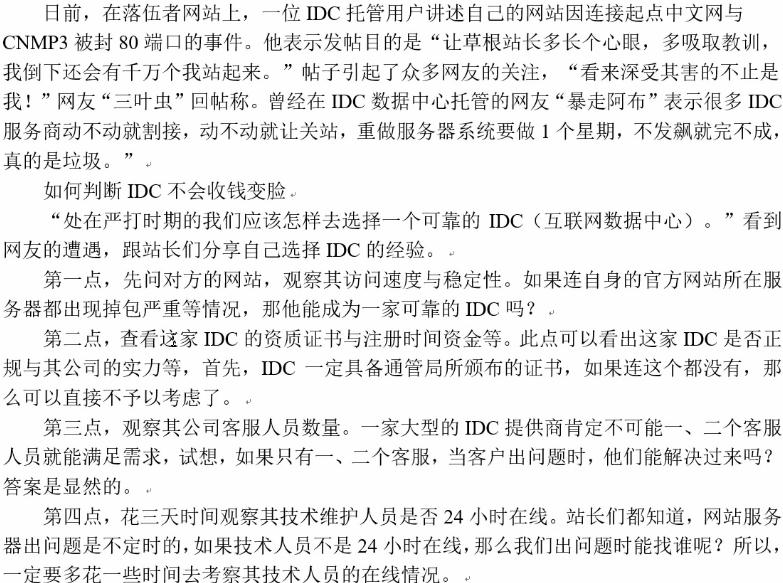

5.机房选择流程

　　

IDC机房及CDN选型前测试方法思路参考
已发表于：http://oldboy.blog.51cto.com/2561410/1080783

目标是测试机房的可用性及性能，进而确定我们要购买的。
1）下行测试：可以自己写脚本（ping,wget,tracert等） 然后让网友帮你执行，然后把数据返回，记录数据访问线路及数据情况（把数据汇总用excell,rrdtool,gnuplot画图）。
2）上行测试：可以自己写脚本 从测试服务器上定时（ping,wget,tracert等）其他大的固定服务器IP节点，然后看结果。可以用excell,rrdtool,gnuplot画图,实际就是smokeping的人工脚本实现（但比smokeping强大得多，最主要是随你捏）。
3）通过smokeping软件，自带RRDTOOL图，是2）的开源软件实现。
4）找类似基调/博睿公司人开测试。你一说想测试看看，一般他们就会同意的（互利互惠，他们的销售有联系指标的），很专业的图表，如果有需求可能让老大买监控服务也不错。
5）监控宝
6）ping.chinaz.com //专业测试网站速度的网站工具、软件。有收费的，也有免费的。

http://ping.chinaz.com/oldboyedu.com

给老大交差有一点很关键：就是少说废话，多用实际数据及图表说话。

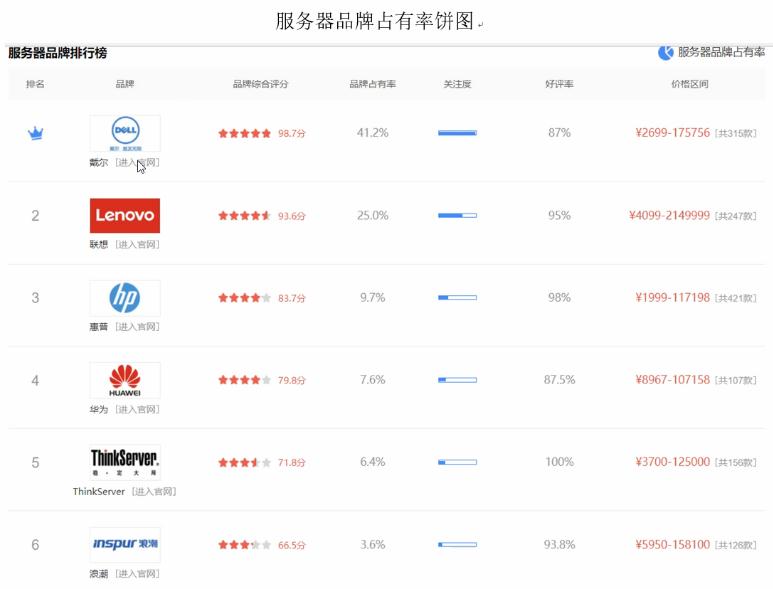

6.服务器品牌及命名规则

　　

　　

　　
PowerEdge R710
字母表示服务器的类型：
R=机架式服务器√
T=塔式服务器√
C=针对超大规模的云-模块化服务节点
F=针对基于机架的FX2/FX2s盘柜的灵活-混合型基于机架的滑板
M=模块化-刀片式服务器以及M1000e和/或VRTX盘柜的其他项目

字母后的第一个数字表示系统的规格。
1-3指的是有1个CPU的系统
4-7是2个CPU的系统
8可以是2个或4个CPU
9则是4个CPU
第二个数字表示版本，0表示第10代，1表示第11代，以此类推
第三个数字表示CPU的制造商，0表示Intel，5表示AMD。
R710型号是机架式2个CPU系统，源自Intel处理器的第11代服务器

在第10代PowerEdge服务器之前，命名方式使用4位数字（例如：PowerEdge2950），其中的数字代表：
第一位数-服务器在机架单位中的高度
第二位数-服务器的版本（最多第9代）
第三位数-服务器类型（5表示机架式服务器，0表示塔式服务器）
第四位数-服务器是否属于刀片式或独立机箱式（5表示刀片式，0表示常规独立机箱式）
因此，例如，2950型号是源自第9代服务器的2U系统，以机架格式位于独立机箱中。

7.服务器硬件选型
https://www.dell.com/support/article/cn/zh/cnbsd1/sln294897/%E5%A6%82%E4%BD%95%E8%AF%86%E5%88%AB%E6%82%A8%E7%9A%84dell-poweredge%E6%9C%8D%E5%8A%A1%E5%99%A8%E7%9A%84%E6%89%80%E5%B1%9E%E7%89%88%E6%9C%AC?lang=zh

Intel(R) Xeon(R) CPU E5-2682 v4 @ 2.50GHz

2.1.4.1负载均衡器硬件选择及raid级别
LVS1主：DELL R610 1U，CPU E5606*2，4G*2内存 硬盘：SAS 146G*2 RAID1
LVS2主：DELL R610 1U，CPU E5606*2，4G*2内存 硬盘：SAS 146G*2 RAID1
提示：负载均衡器很重要，需要稳定，对CPU、内存有一定要求，磁盘大小要求不高;
2.1.4.2 WEB层硬件选择及raid级别
WWW主站1业务（两台）：DELL R710，CPU E5606*2， 4G*4内存 硬盘：SAS 300G*2
RAID0
WWW主站2业务（两台）：DELL R710，CPU E5606*2， 4G*4内存 硬盘：SAS 300G*2 RAID0
提示：这里也可以选R410 R610。如果机房机器海量，考虑到老跑机房换硬盘装系统的成本，也可以考虑SAS 146G*3 raid5。机房有人员除外。
2.1.4.3 数据库层硬件选择及raid级别(适合mysql和oracle)
MYSQL主库1-1：DELL R710，CPU E5606*2 4G*8内存 硬盘：SAS 15K 600G*6（或146G*6） RAID10
MYSQL主库1-2：DELL R710，CPU E5606*2 4G*8内存 硬盘：SAS 600G*6（或146G*6） RAID10
MYSQL从库1-1：DELL R710，CPU E5606*2 4G*4内存 硬盘：SAS 15k 600G*4 RAID0或RAID5
（5块盘）
MYSQL从库1-2：DELL R710，CPU E5606*2 4G*4内存 硬盘：SAS 15k 600G*4 RAID0或RAID5
（5块盘）
提示：这里需要注意主从库RAID后，硬盘大小要一致。性能和维护折中考虑，从库也可考虑做raid5等。从库也可以根据硬件使用情况，跑多实例数据库，提升利用率。
2.1.4.4 存储层硬件选择及raid级别
数据备份硬件选择及raid级别：
DELL R610, E5606*2,16G内存，硬盘：SATA 10k 2T*4 可以不做raid 交叉备份
共享存储NFS硬件选择及raid级别：
NFS1：DELL R710, E5606*2，16G内存，硬盘：SAS 15k 600G*6 RAID10/RAID5/RAID0
NFS2：DELL R710, E5606*2，16G内存，硬盘：SAS 15k 600G*6 RAID10/RAID5

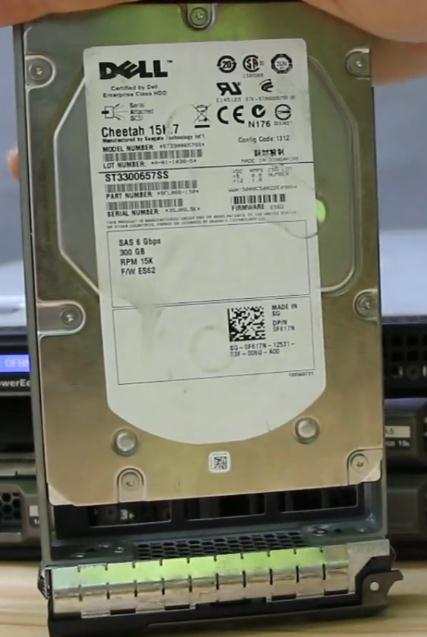

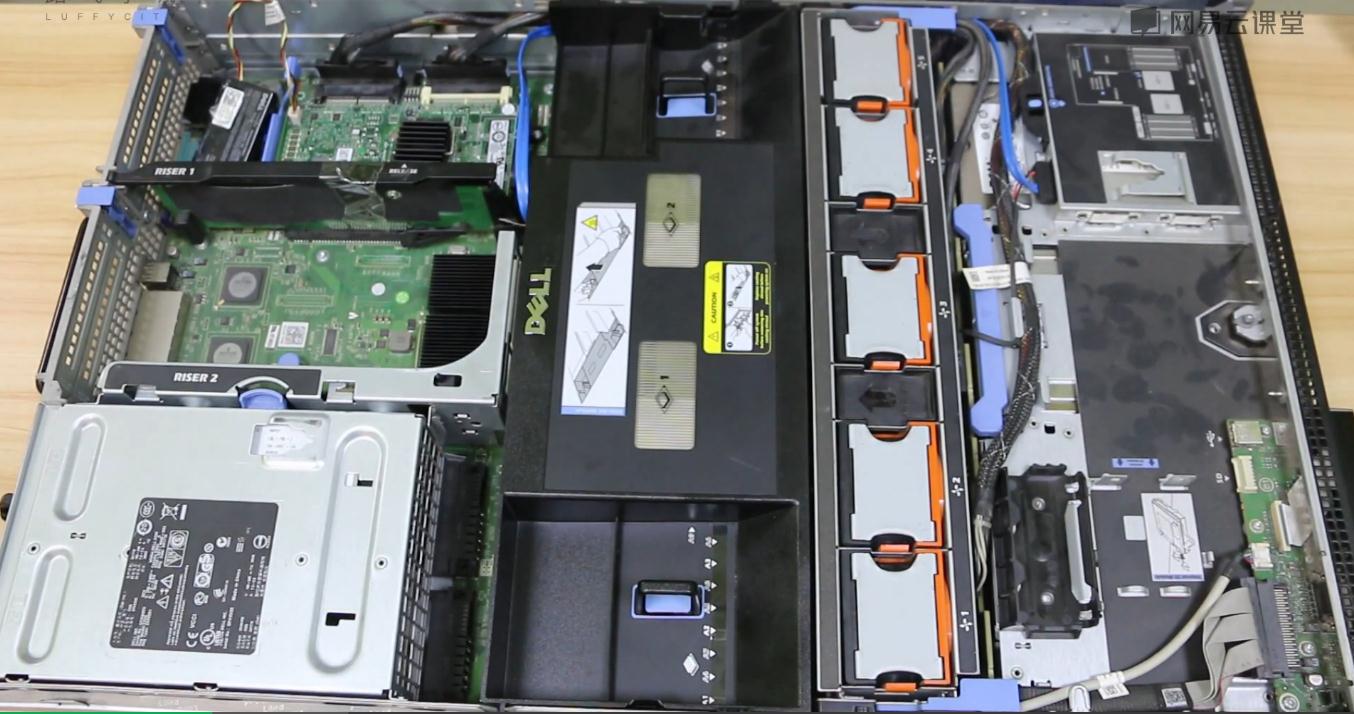

8.Dell-R710服务器内部介绍

　　

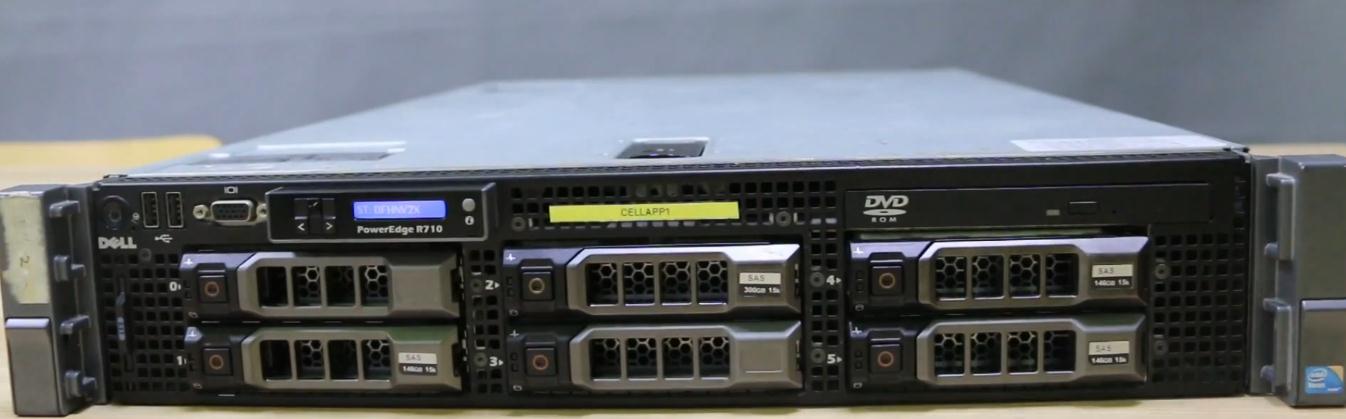

9.Dell-R710服务器头部介绍

　　

　　

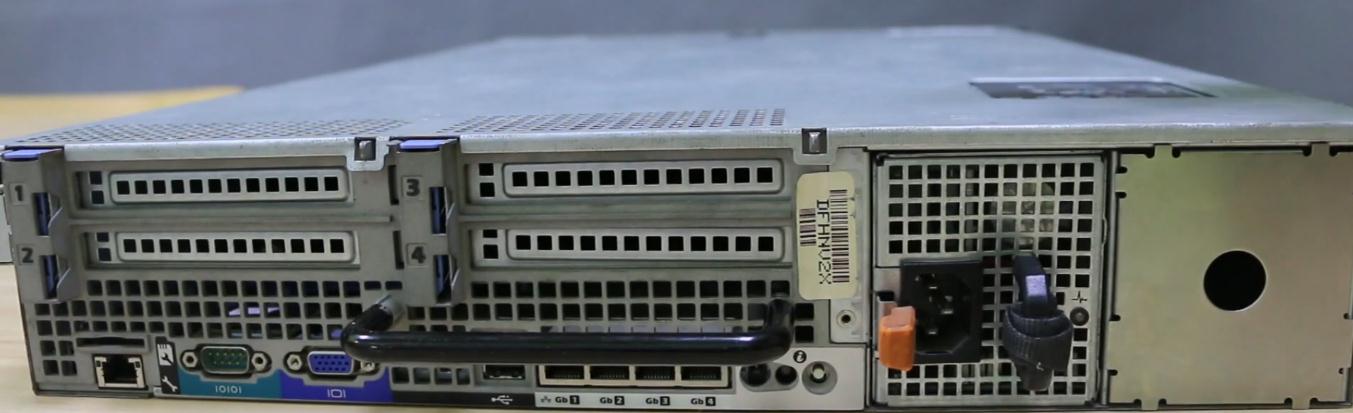

10.Dell-R710服务器尾部介绍

　　

IDC机房知识问答
1、机房的带宽是怎么计算的？
2、你去过IDC机房么？描述下去机房的感受！
3、U是什么？你曾经的维护的服务器。什么品牌型号？

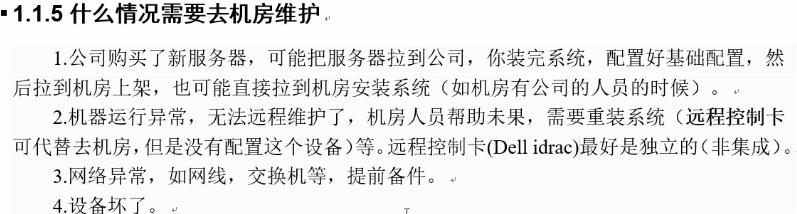

4、什么情况需要去机房维护？
5、你的公司机房带宽多大？带宽费用是多少？
6、什么是BGP，什么是BGP机房？为什么一定要用BGP机房。
7、带宽多大？你们用的哪个机房，在什么位置？
8、如何选择IDC机房，有什么实际的测试方法？

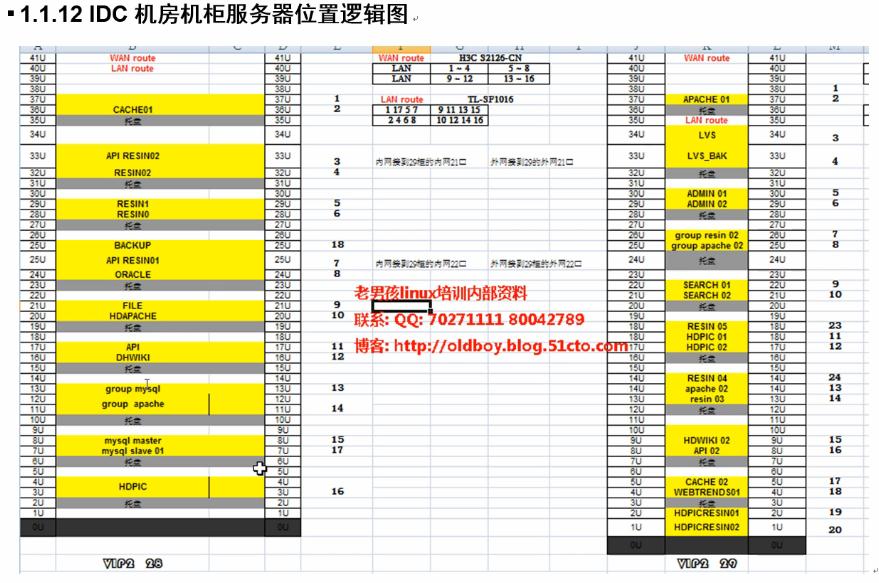

9、如何快速找到自己机房的某一台服务器的物理位置。
10、集群架构不同业务硬件服务器选型。
11、配置集群架构，从系统到各种服务，版本都要记录。

=============================================

机房项目：
1.配置服务器远程控制卡
IP、网关一定要配置正确
2.配置服务器RAID
老服务器一定要备份数据；
RAID级别和硬盘数量一定要确定，如果是多个VD的话；
如果服务器数量特别多一定要形成文档，防止误操作。
3.安装操作系统
设置网卡启动，即可开启远程自动安装；
尽量用图形界面配置IP地址和网关；
主机名配置建议使用hostname配置的同时修改配置文件。
4.服务器硬盘、内存扩容
插拔网线的时候要特别注意网线对应的服务网口，每台服务器对应两个网线，黄条的是内网远程控制卡的，红条的是对外服务的网线；
关机的时候一定要保证服务器完全关闭再拔电源。
