实验5：开源控制器实践——POX

（一）基本要求

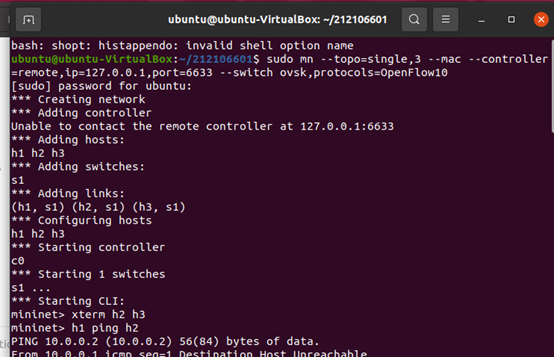

1. 搭建下图所示SDN拓扑，协议使用Open Flow 1.0，控制器使用部署于本地的POX（默认监听6633端口）


　　





　　

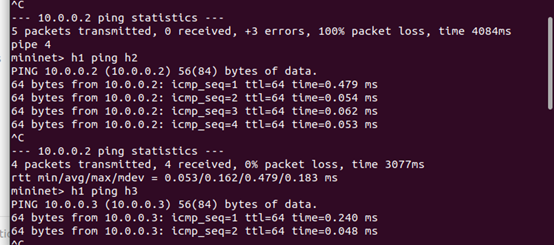

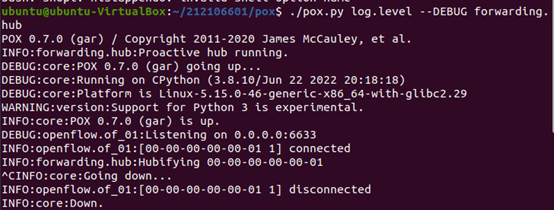

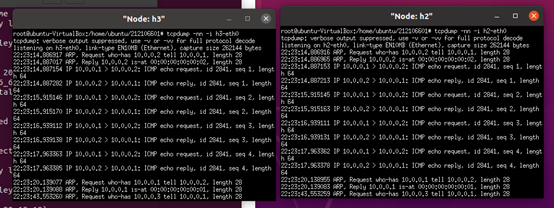

1. 阅读Hub模块代码，使用 tcpdump 验证Hub模块；

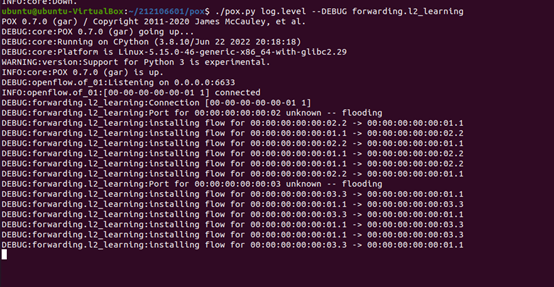

1. 阅读L2_learning模块代码，画出程序流程图，使用 tcpdump 验证Switch模块。

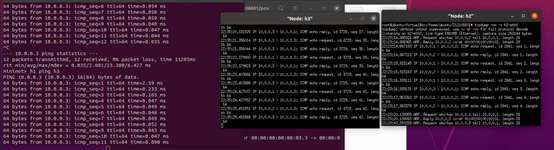

 H3动 h2不动

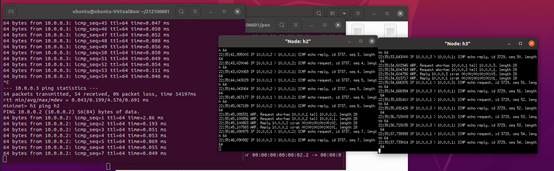

H2动h3不动

（二）进阶要求

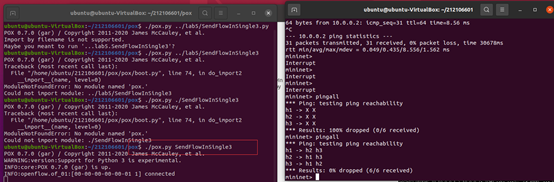

1. 重新搭建（一）的拓扑，此时交换机内无流表规则，拓扑内主机互不相通；编写Python程序自定义一个POX模块SendFlowInSingle3，并且将拓扑连接至SendFlowInSingle3（默认端口6633），实现向s1发送流表规则使得所有主机两两互通。

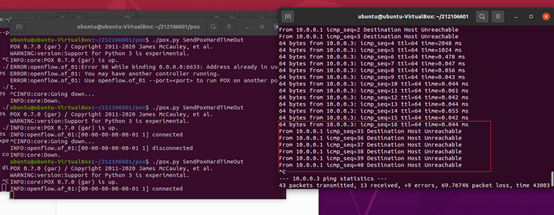

1. 基于进阶1的代码，完成ODL实验的硬超时功能。





from pox.core import core
import pox.openflow.libopenflow_01 as of

class SendPoxHardTimeOut(object):
    def __init__(self):
        core.openflow.addListeners(self)
    def _handle_ConnectionUp(self, event):

        msg = of.ofp_flow_mod()
        msg.priority = 2
        msg.match.in_port = 1
        msg.hard_timeout = 10  #硬超时10秒
        event.connection.send(msg)

        msg = of.ofp_flow_mod()
        msg.priority = 1
        msg.match.in_port = 1
        msg.actions.append(of.ofp_action_output(port = 2))
        msg.actions.append(of.ofp_action_output(port = 3))
        event.connection.send(msg)


        msg = of.ofp_flow_mod()
        msg.priority = 2
        msg.match.in_port = 2
        msg.hard_timeout = 10
        event.connection.send(msg)

        msg = of.ofp_flow_mod()
        msg.priority = 1
        msg.match.in_port = 2
        msg.actions.append(of.ofp_action_output(port = 1))
        msg.actions.append(of.ofp_action_output(port = 3))
        event.connection.send(msg)

        msg = of.ofp_flow_mod()
        msg.priority = 3
        msg.match.in_port = 3
        msg.hard_timeout = 10
        event.connection.send(msg)

        msg = of.ofp_flow_mod()
        msg.priority = 1
        msg.match.in_port = 3
        msg.actions.append(of.ofp_action_output(port = 1))
        msg.actions.append(of.ofp_action_output(port = 2))
        event.connection.send(msg)

def launch():
    core.registerNew(SendPoxHardTimeOut)

　

（三）实验总结
