实验1：SDN拓扑实践

实验1：SDN拓扑实践

一、实验目的

  1. 能够使用源码安装Mininet；
  2. 能够使用Mininet的可视化工具生成拓扑；
  3. 能够使用Mininet的命令行生成特定拓扑；
  4. 能够使用Mininet交互界面管理SDN拓扑；
  5. 能够使用Python脚本构建SDN拓扑。

二、实验环境

Ubuntu 20.04 Desktop amd64

三、实验要求

（一）基本要求

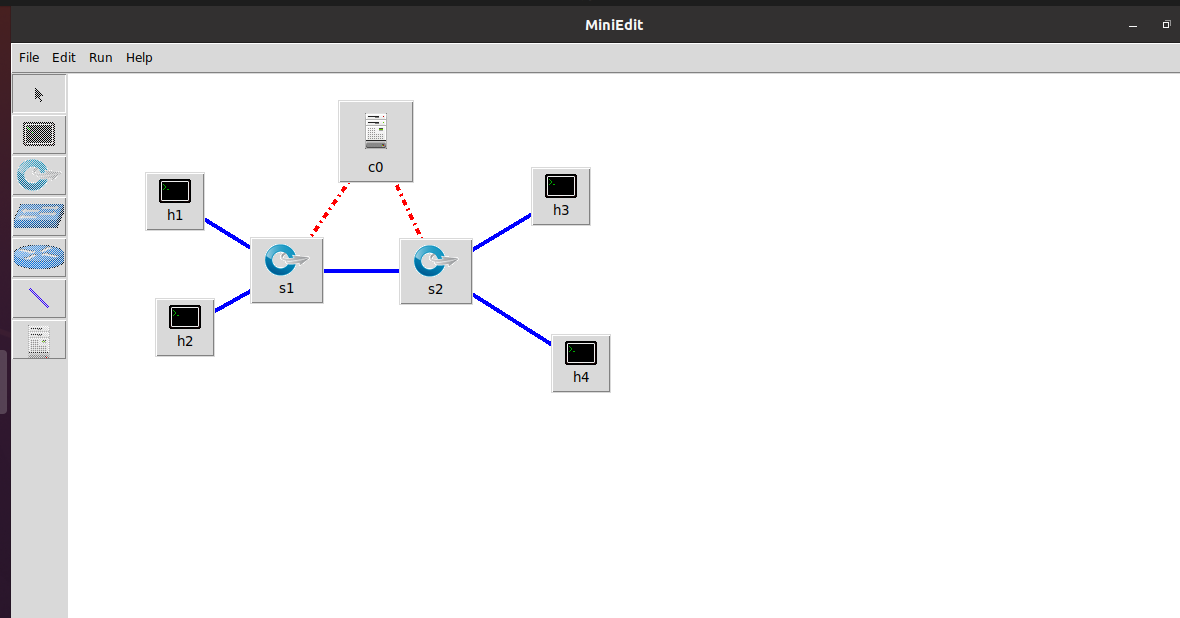

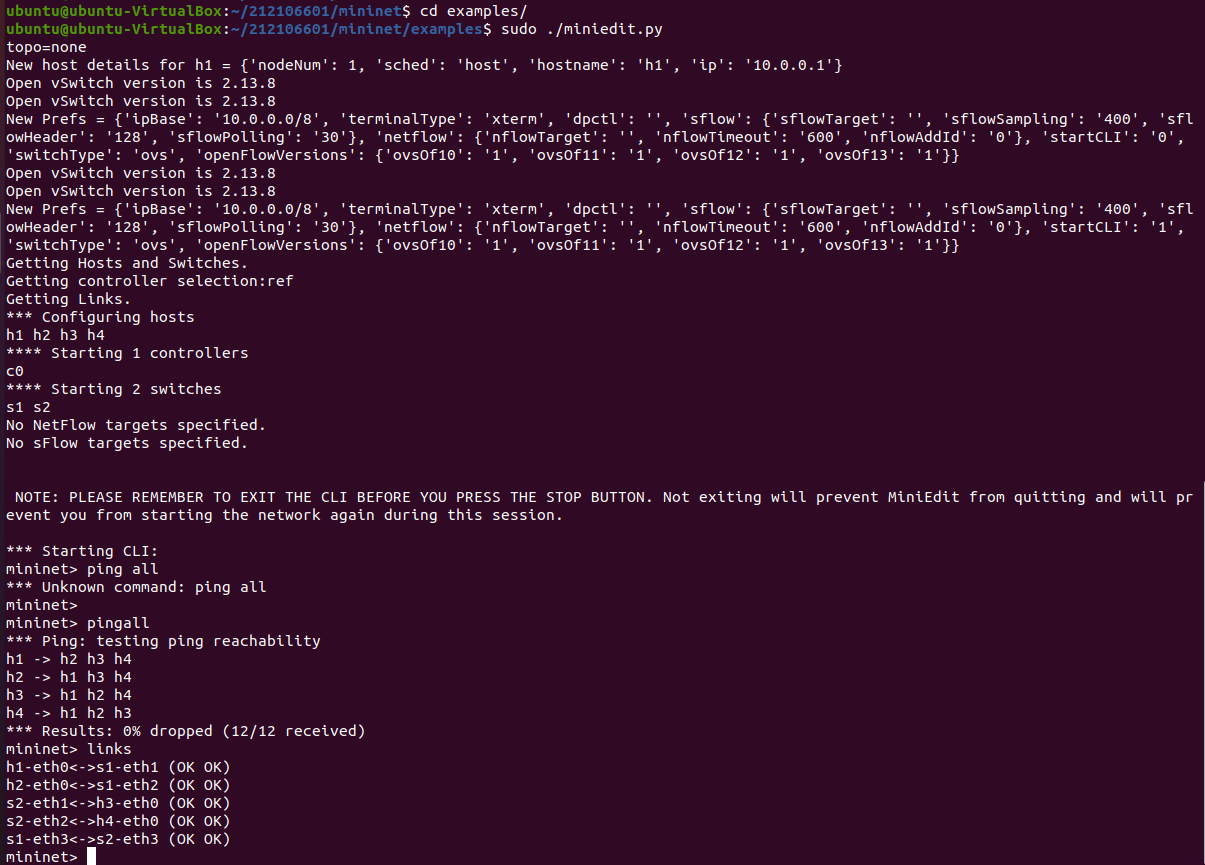

  1. 使用Mininet可视化工具，生成下图所示的拓扑，并保存拓扑文件名为学号.py。

  1. 使用Mininet的命令行生成如下拓扑：

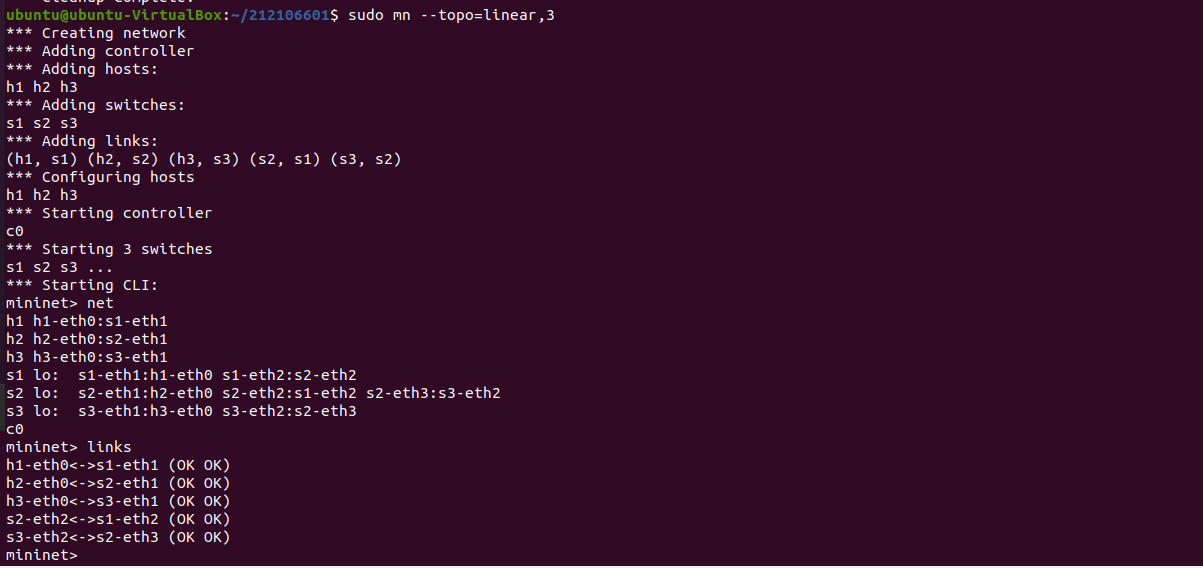

    a) 3台交换机，每个交换机连接1台主机，3台交换机连接成一条线。

  2. b) 3台主机，每个主机都连接到同1台交换机上。

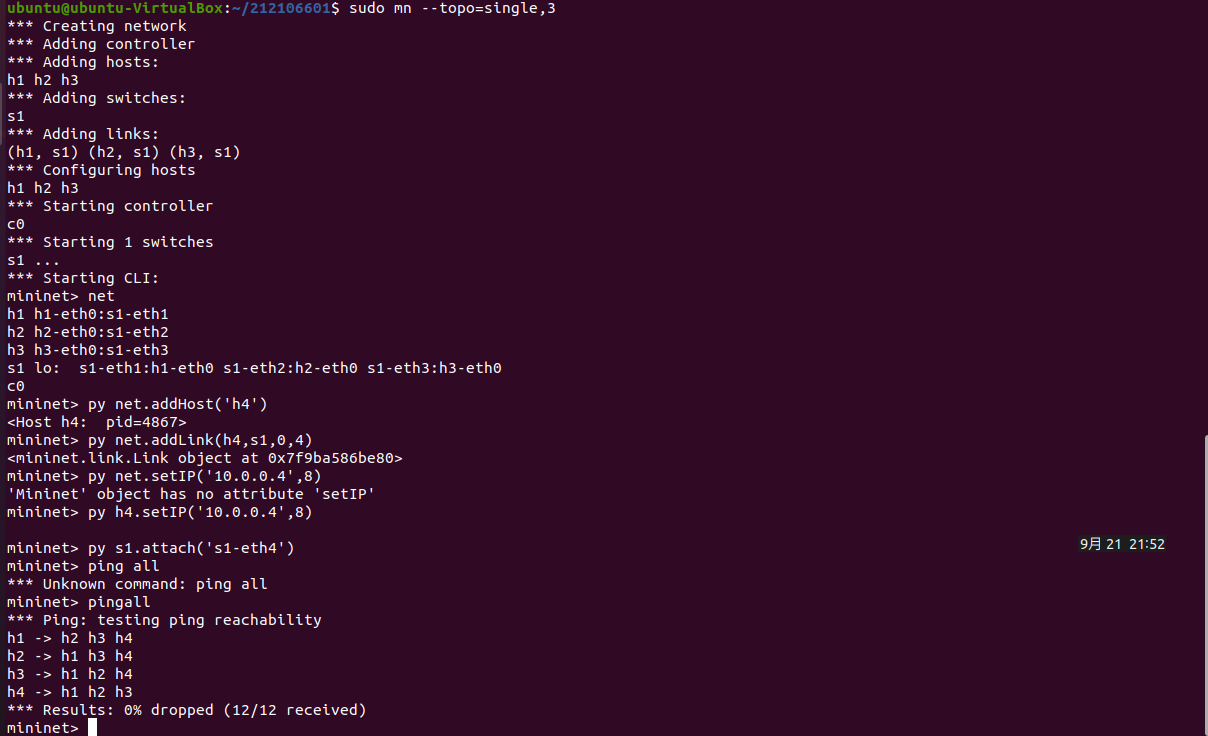

  4. 在2 b)的基础上，在Mininet交互界面上新增1台主机并且连接到交换机上，再测试新拓扑的连通性。

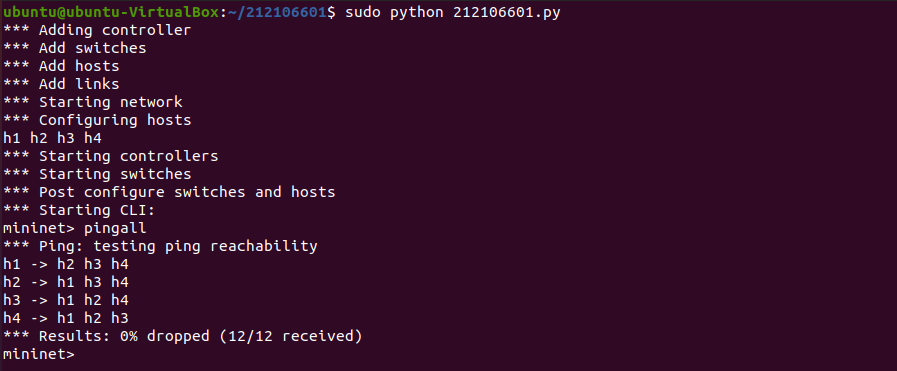

  6. 编辑基本要求第1步保存的Python脚本，添加如下网络性能限制，生成拓扑：
    a) h1的cpu最高不超过50%；
    b) h1和s1之间的链路带宽为10，延迟为5ms，最大队列大小为1000，损耗率50。

  8.  1 #!/usr/bin/env python
 2
 3 from mininet.net import Mininet
 4 from mininet.node import Controller, RemoteController, OVSController
 5 from mininet.node import CPULimitedHost, Host, Node
 6 from mininet.node import OVSKernelSwitch, UserSwitch
 7 from mininet.node import IVSSwitch
 8 from mininet.cli import CLI
 9 from mininet.log import setLogLevel, info
10 from mininet.link import TCLink, Intf
11 from subprocess import call
12
13 def myNetwork():
14
15     net = Mininet( topo=None,
16                    build=False,
17                    ipBase='10.0.0.0/8')
18
19     info( '*** Adding controller\n' )
20     c0=net.addController(name='c0',
21                       controller=Controller,
22                       protocol='tcp',
23                       port=6633)
24
25     info( '*** Add switches\n')
26     s1 = net.addSwitch('s1', cls=OVSKernelSwitch)
27     s2 = net.addSwitch('s2', cls=OVSKernelSwitch)
28
29     info( '*** Add hosts\n')
30     h1 = net.addHost('h1', cls=Host, ip='10.0.0.1', defaultRoute=None,cpu=0.5)
31     h2 = net.addHost('h2', cls=Host, ip='10.0.0.2', defaultRoute=None)
32     h3 = net.addHost('h3', cls=Host, ip='10.0.0.3', defaultRoute=None)
33     h4 = net.addHost('h4', cls=Host, ip='10.0.0.4', defaultRoute=None)
34
35     info( '*** Add links\n')
36     net.addLink(h1, s1,bw=10,delay='5ms',max_queue_size=1000,loss=50,use_htb=True)
37     net.addLink(h2, s1)
38     net.addLink(h3, s2)
39     net.addLink(s2, h4)
40     net.addLink(s1, s2)
41
42     info( '*** Starting network\n')
43     net.build()
44     info( '*** Starting controllers\n')
45     for controller in net.controllers:
46         controller.start()
47
48     info( '*** Starting switches\n')
49     net.get('s1').start([c0])
50     net.get('s2').start([c0])
51
52     info( '*** Post configure switches and hosts\n')
53
54     CLI(net)
55     net.stop()
56
57 if __name__ == '__main__':
58     setLogLevel( 'info' )
59     myNetwork()

个人总结

在这次实验中，一开始运行miniedit.py的时候出现了一个错误，提示Mininet.Log模块无法找到,后经百度知道是因为python版本过低而导致的错误，后面将python的版本t通过软连接指向，解决了这个问题，在实验过程中对python这门语言语法比较生疏，希望可以通过这门课加强python的时候

在实验过程中学习了使用Mininet搭建拓扑测试拓扑连通性
