一、前言。
最近的天猫精灵火热朝天，双十一仅仅99块就抱回家！这门博文，涉及到绝大部分的接入阿里智能的商业者，为了隐私，我必须要把某些图片的信息隐藏 ！但是我会把整个过程给需要的人理顺 一下，绝不是为了凑人气而写。
- 如果你没有企业的注册信息，不用往下看了！只有在阿里智能注册签订协议的商家，方可开发！
1.1 了解ALINK 阿里智能开发平台。
智能硬件模组、阿里智能云、阿里智能 APP，阿里智能生活事业部为厂商提供一站式设备智能化解决方案。
-
申请接入阿里智能平台的模组必要要有阿里智能官方的认证！否则不允许接入！已通过认证的模组列表：点击查看
-
乐鑫官网已经给出了接入阿里智能的Demo点击查看，我们开发者不需自己搭建框架，只需关注上发逻辑和下发逻辑处理即可，这个和机智云的一站式开发一样的道理！
-
由于指定的操作是 freertos ，并非 nons ，所以本博文的工程，不能直接导入就编译，个人最好的方法就是Windows平台搭建Linux虚拟机导入8266的系统，进行编译。
-

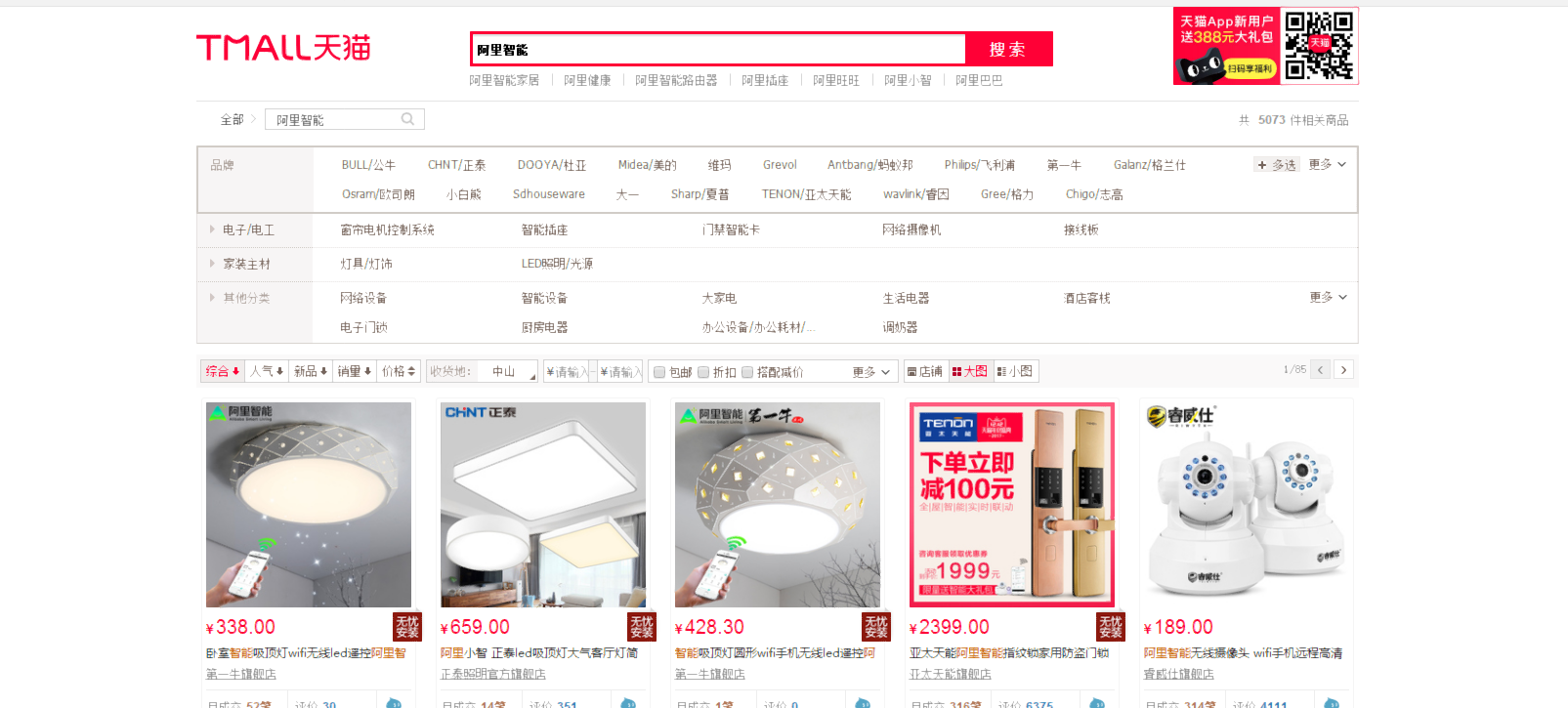

成功上架的产品，均可被天猫精灵语音控制，不管是哪个厂商的设备，只有接入阿里智能，都可以实现语音控制、设备联动控制，而且APP控制都是已经自动生成，无需投入成本再次开发！
二. 申请阿里智能商家，签订协议。
-
1、怎么签订协议？签约详情点击：点击查看
-

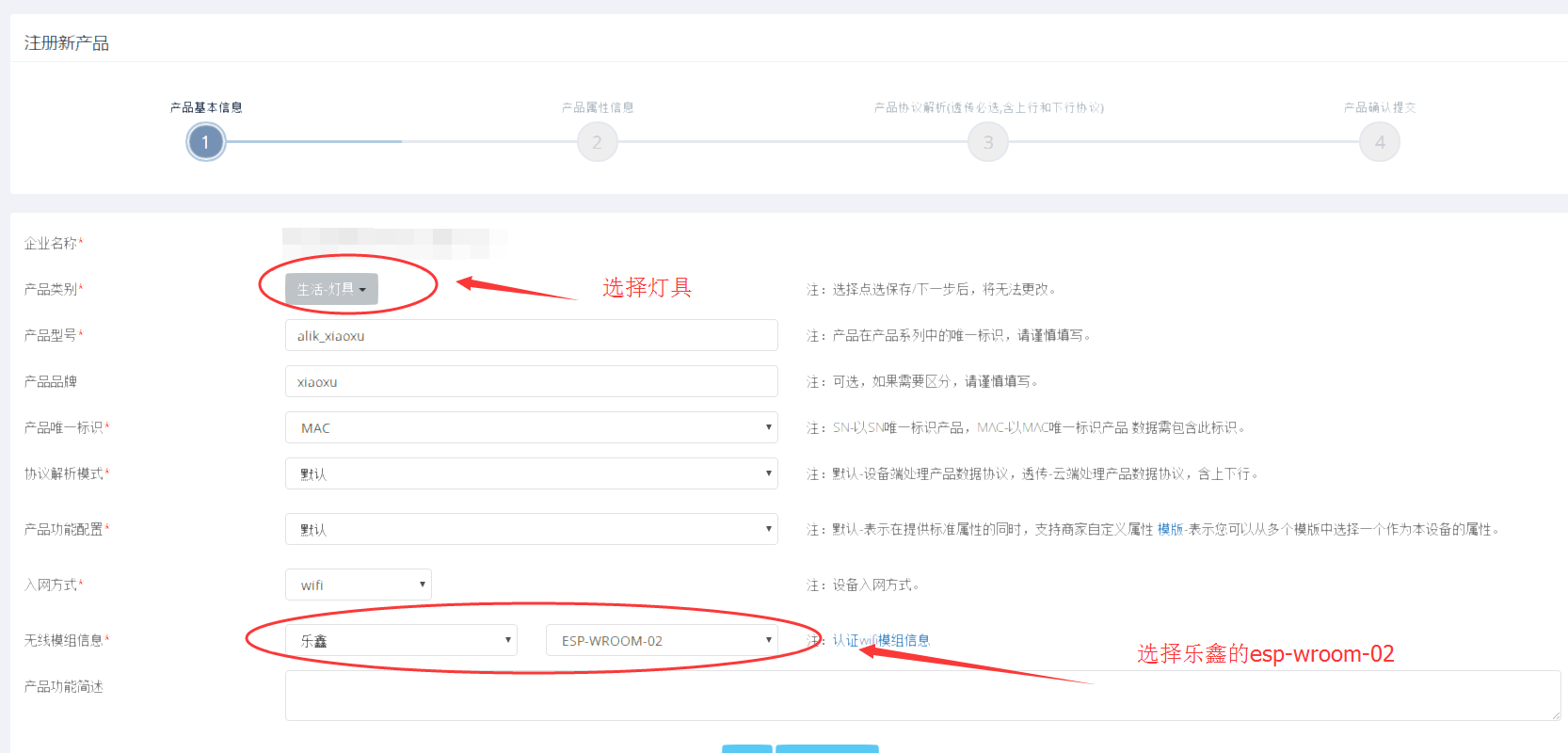

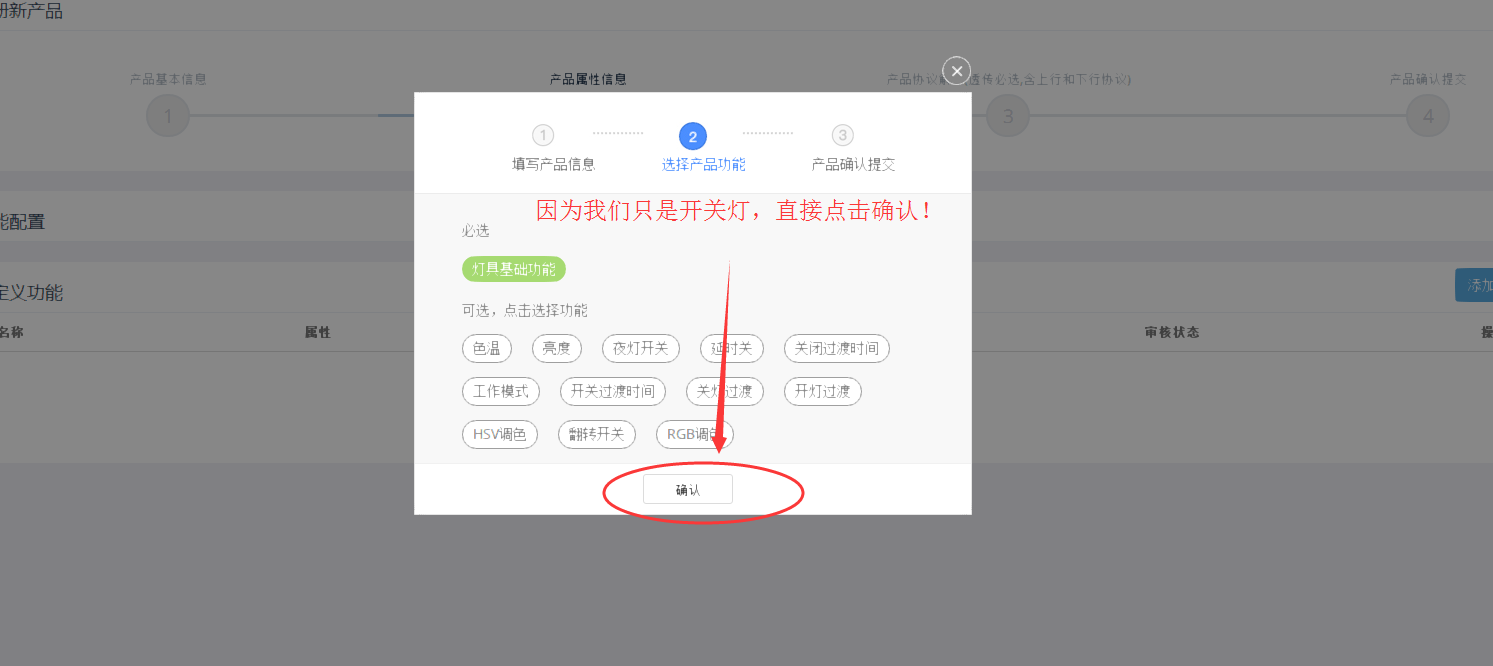

2、怎么创建产品？产品注册，产品注册是设备上云的必要过程，任何一款产品在上云之前必须完成在平台的注册。本博客因为就控制一盏灯，所以我们只需选择基础属性就可以了，即开关灯！

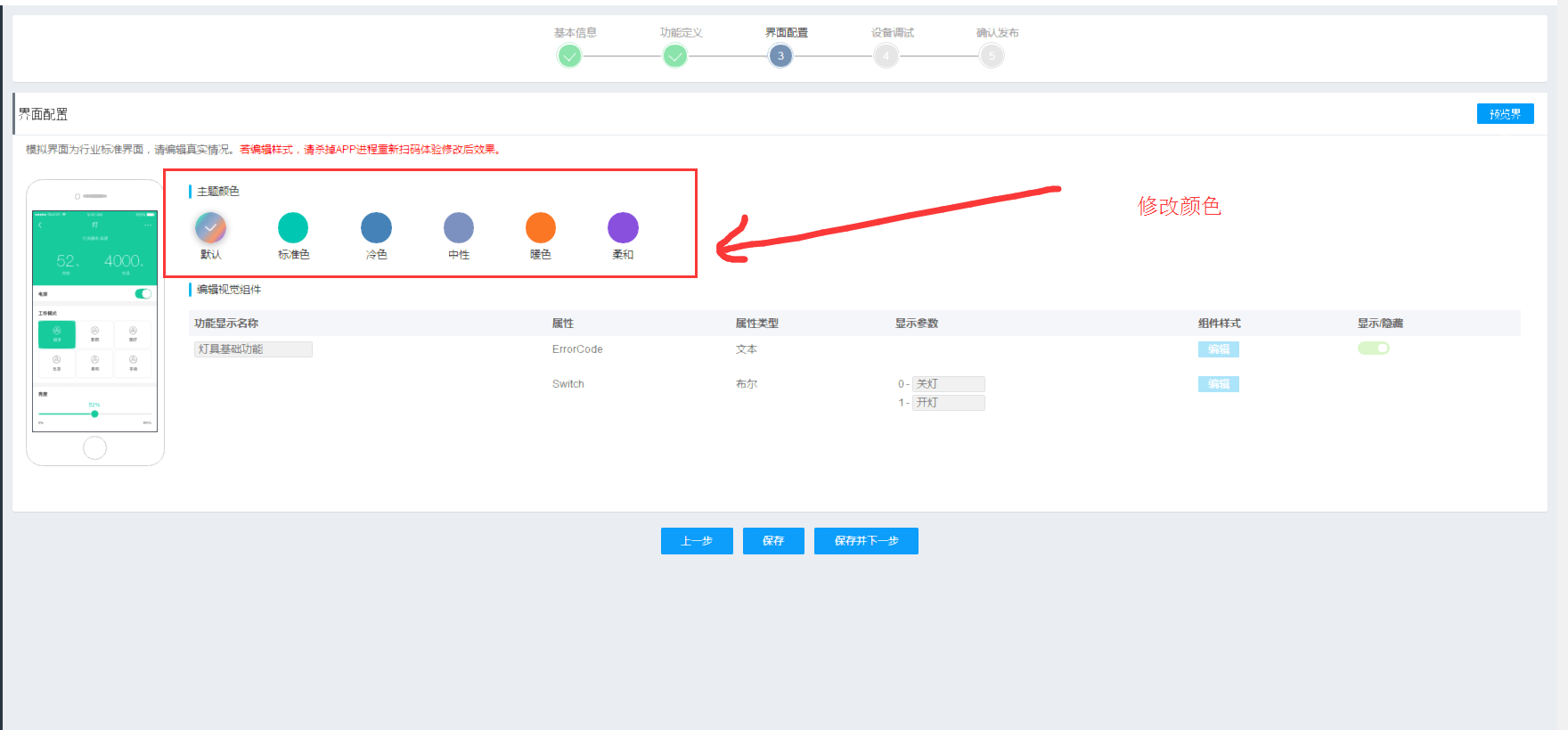

- 3 、注册完毕之后，在设备列表中看到该产品后面有个“界面配置”，点击配置，选择标准面板，之后就会出现“正在绑定虚拟设备”， 注意此操作账号是在淘宝账号登录下的，如果提示“无权处理”或者其他错误信息！请确认当前登录的淘宝账号是否被该企业管理的授权下？
- 4、提示绑定成功之后，请回到商家后台！填写“产品配网说明”。截图如下：
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-9GMn9mS0-1572071368402)(https://img-blog.csdn.net/20171215100932814)]
- 5、上面步骤确认没错之后，下载厂测包，厂测包的名字叫 ONEAPK，此APP不是正式版阿里智能APP，是官方特意开发未上架的开发者所需要，请勿用正式版阿里智能App操作。系统会自动绑定虚拟设备到上述的淘宝账号的个人设备目录下，打开截图如下：定时开关是云端预约的，我们不用管它，官方解释是，买多送一！
- 6、至此，我们的控制端已经做好，下面就开始搞设备端！
二、设备端8266的开发。
1. 欲要工其事，必要利其器。
- 1.搭建开发环境，使用乐鑫官方的ESP8266开发环境，此链接是机智云官网提供！

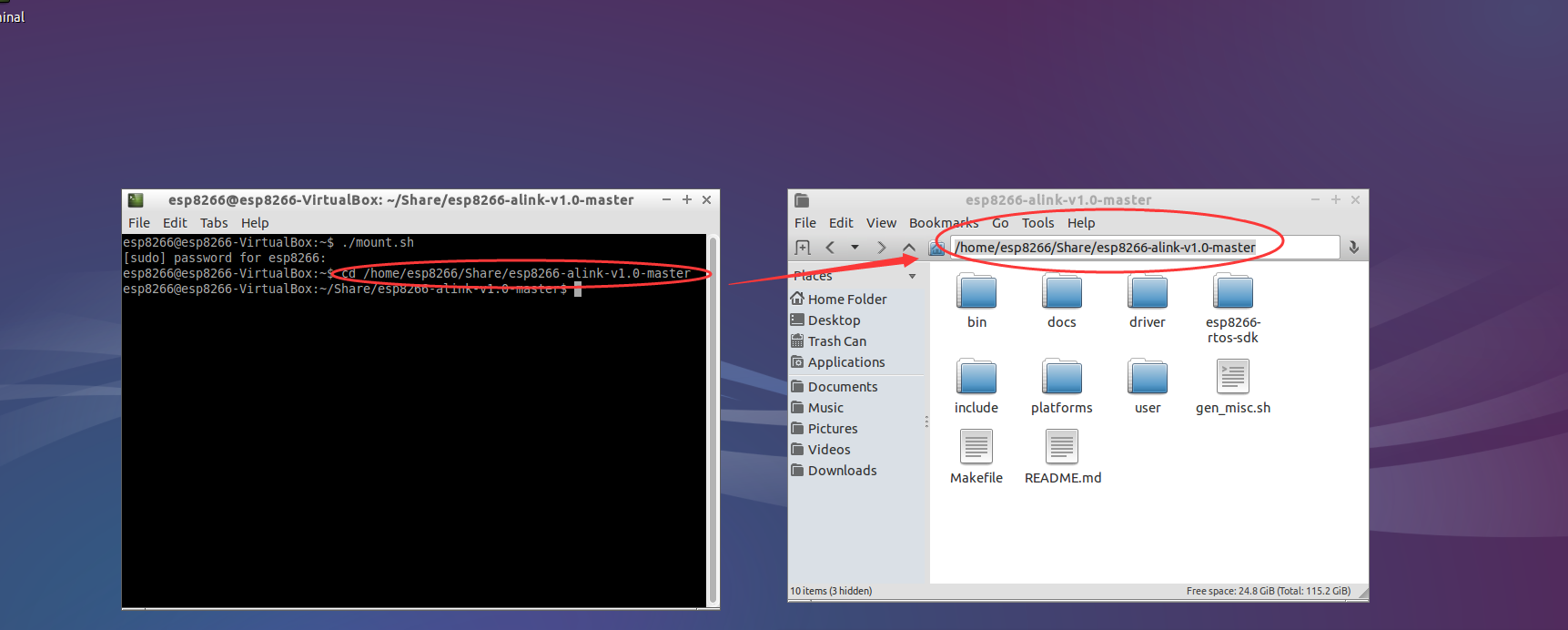

- 2.打开共享文件，把乐鑫提供的demo下载在您的共享文件夹下面，之后在虚拟机命令符操作,输入 ./mount.sh ， 提示输入密码 espressif ，成功之后cd到工程目录下，复制控制台如下：
esp8266@esp8266-VirtualBox:~$ ./mount.sh
[sudo] password for esp8266:
esp8266@esp8266-VirtualBox:~$ cd /home/esp8266/Share/esp8266-alink-v1.0-master
esp8266@esp8266-VirtualBox:~/Share/esp8266-alink-v1.0-master$

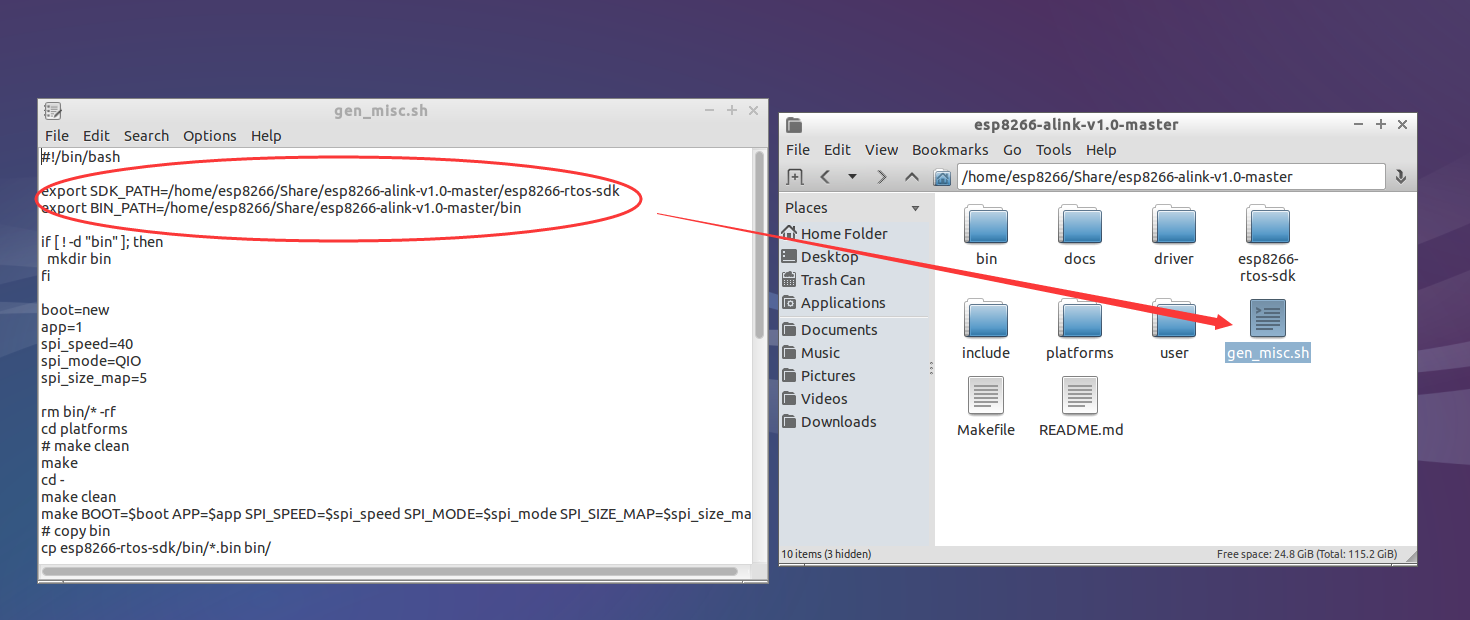

- 3.修改配置文件。 打开工程目录下的 gen_misc.sh , 指定SDK路径信息，修改如下：
export SDK_PATH=/home/esp8266/Share/esp8266-alink-v1.0-master/esp8266-rtos-sdk
export BIN_PATH=/home/esp8266/Share/esp8266-alink-v1.0-master/bin
- 4.修改user_config.h配置文件，
在阿里智能的产品详情有个“TRD表下载”，下载设备 TRD 表格后 ，并将相应信息修改 user_config.h 下相应的宏定义即可，系统会调用alink_init()传入产品注册的信息，注册事件回调函数
#define DEV_NAME "ALINKTEST"
#define DEV_BRAND "espressif"
#define DEV_CATEGORY "LIVING"
#define DEV_TYPE "LIGHT"
#define DEV_MANUFACTURE "ALINKTEST"
#define DEV_MODEL "ALINKTEST_LIVING_LIGHT_SMARTLED"
/* key/secret */
#define ALINK_KEY "ljB6vqoLzmP8fGkE6pon"
#define ALINK_SECRET "YJJZjytOCXDhtQqip4EjWbhR95zTgI92RVjzjyZF"
/* sandbox key/secret */
#define ALINK_KEY_SANDBOX "dpZZEpm9eBfqzK7yVeLq"
#define ALINK_SECRET_SANDBOX "THnfRRsU5vu6g6m9X6uFyAjUWflgZ0iyGjdEneKm"
/* device hardware information */
#define DEV_SN "1234567890"
#define DEV_VERSION "1.0.0"
/* device MAC addr and chip ID, should acquired by call functions */
#define DEV_MAC ""
#define DEV_CHIPID ""

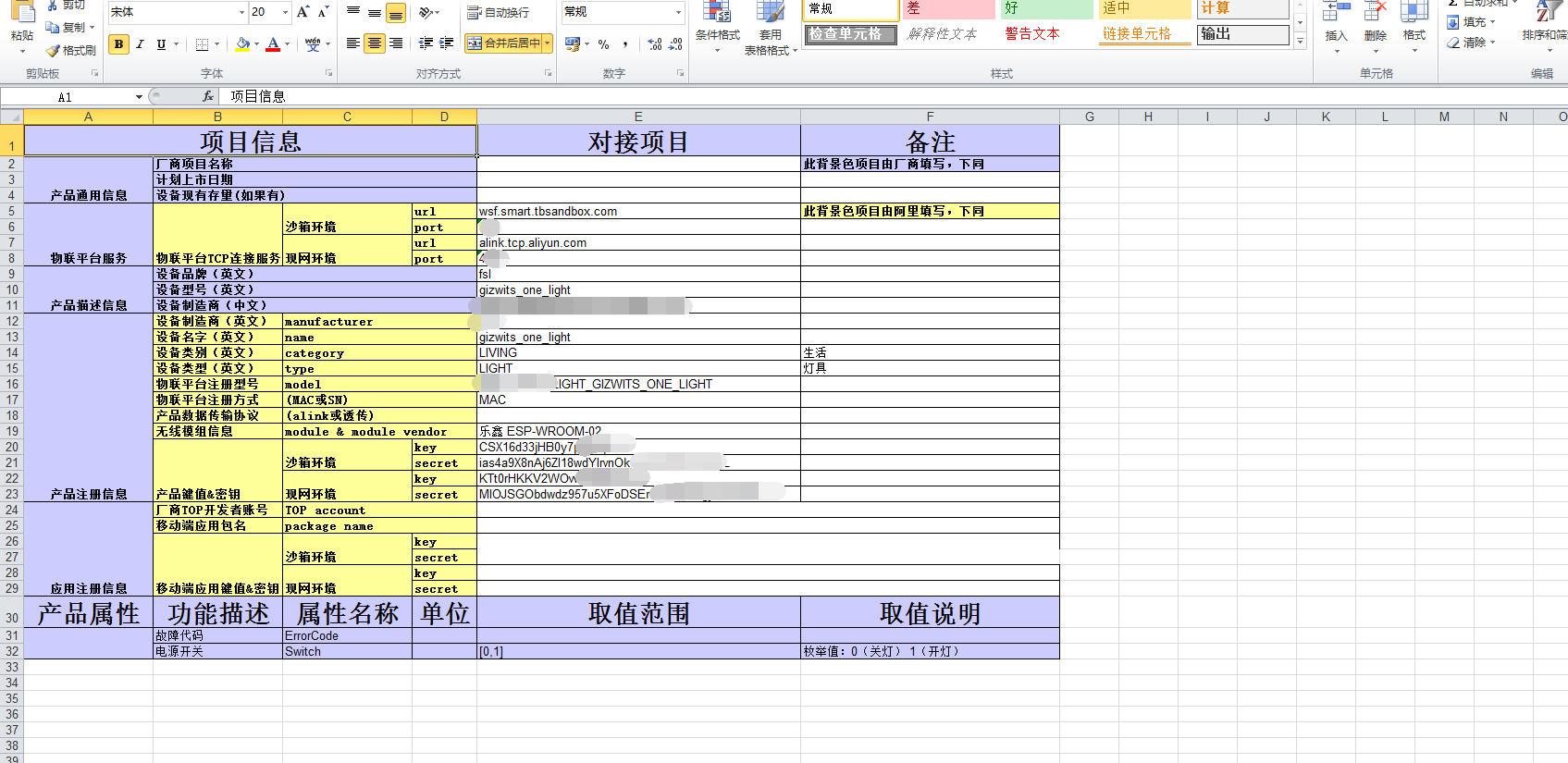

- TRD表：
-
5.修改上发下发的逻辑处理！
-
查看目录下的sample_passthrough.c文件或sample_json.c文件，sample_passthrough.c 文件是透传的示范，而sample_json.c文件就是我们刚刚选择默认的协议，云端剖析和本地自行剖析数据。
-
所以我选择把sample_passthrough.c 删除掉，打开sample_json.c 文件，可以看到，乐鑫开发这个demo的人员其实是用一个虚拟数据结构体，我们不需管它，我们修改上发的数据，查看方法 proactive_report_data() , 里面修改如下：switchOpenOff 是我自己定义的int类型。而且我们上发的数据点的字符必须要和TRD表的产品属性的“属性名称”一致！，而且还有个ErrorCode字段。
static alink_err_t proactive_report_data() {
char *up_cmd = alink_malloc(ALINK_DATA_LEN);
char *buffer_tmp = NULL;
buffer_tmp = up_cmd;
buffer_tmp += sprintf(buffer_tmp, "{");
if (switchOpenOff == 1) {
buffer_tmp += sprintf(buffer_tmp, "\"Switch\": { \"value\": \"%d\" },",
1);
} else {
buffer_tmp += sprintf(buffer_tmp, "\"Switch\": { \"value\": \"%d\" },",0);
}
buffer_tmp += sprintf(buffer_tmp, "\"ErrorCode\": { \"value\": \"%d\" }",
0);
buffer_tmp += sprintf(buffer_tmp, "}");
ALINK_LOGE("up_cmd(json):%s", up_cmd);
if (alink_write(up_cmd, strlen(up_cmd) + 1, CONFIG_WIFI_WAIT_TIME) < 0) {
ALINK_LOGW("alink_write is error");
}
alink_free(up_cmd);
return ALINK_OK;
}
- 6.目标转移到收到云端数据的read_task_test()方法，修改如下：
void read_task_test(void *pvParameters) {
while (1) {
ALINK_LOGI("read down cmd param");
char *down_cmd = alink_malloc(ALINK_DATA_LEN);
if (alink_read(down_cmd, ALINK_DATA_LEN, portMAX_DELAY) < 0) {
ALINK_LOGW("alink_read is error");
continue;
}
ALINK_LOGE("down_cmd param(json):%s", down_cmd);
json_value *jptr = json_parse(down_cmd, strlen(down_cmd));
//cJson库解析数据，无需理会
if (jptr) {
device_data_parse(jptr, "Switch", &(virtual_device.Switch));
device_data_parse(jptr, "ErrorCode", &(virtual_device.ErrorCode));
//如果是1就，开灯；0就关灯；对应的led_on()在demo的led.c有，自行查询。
if (virtual_device.Switch == 1) {
led_on();
switchOpenOff = 1;
} else {
led_off();
switchOpenOff = 0;
}
ALINK_LOGE(
"read: OnOff_Power:%d, TimeDelay_PowerOff: %d, WorkMode_MasterLight: %d, free heap: %d\n",
virtual_device.Switch, virtual_device.ErrorCode,
system_get_free_heap_size());
}
//读取了云端设备之后再次提交信息给云端
proactive_report_data();
alink_free(down_cmd);
json_value_free(jptr);
}
}
-
7.编译程序，烧录固件。
-

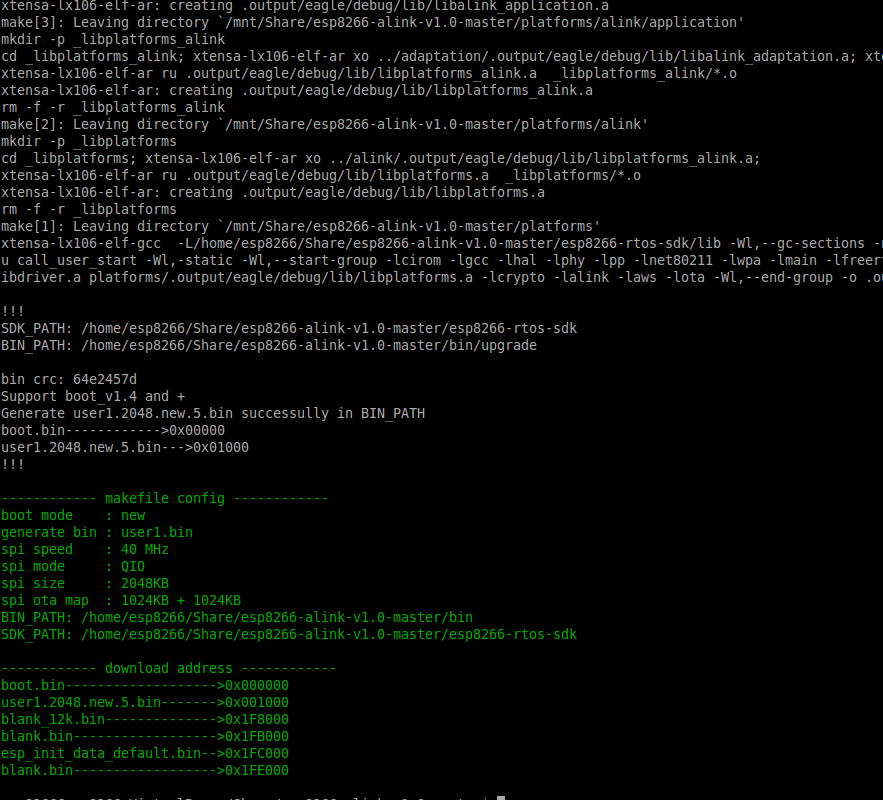

虚拟机控制台写上 ./gen_misc.sh , 表示运行gen_misc.sh 配置文件，之后打印如下：恭喜，成功！
-
在Windows下，打开烧录软件，选择bin文件，注意bin文件都在共享目录刚刚那个编译工程的bin文件夹下面，对应的烧录地址见下面第二张图，波特率可以选择 152000：
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-dzYZ9sMr-1572071368404)(https://github.com/espressif/esp8266-alink-v1.0/raw/master/docs/readme_image/download.png)]
-
8、工程目录说明：
-
如果要修改触发一键配网smartConfig方法，看 alink_key_trigger.c 文件。
esp8266-alink-v1.0
├── bin // 存放生成的 bin 文件
├── docs // demo 使用文档的图片
├── driver // 按键驱动
├── esp8266-rtos-sdk // ESP8266 SDK
├── gen_misc.sh // 编译脚本
├── include // 用户配置头文件
├── Makefile // 通过 Makefile 来配置 ALINK 选项
├── platforms // 平台相关文件
│ ├── alink // alink 相关 API
│ │ ├── adaptation // ALINK 的底层适配
│ │ ├── application // ALINK 应用层 API 的封装
│ │ │ ├── esp_alink_data_transport.c // ALINK 数据传传输
│ │ │ ├── esp_alink_main.c // 连接 AP 、恢复出厂设置、事件回调函数
│ │ │ ├── esp_info_store.c // FLASH 的读写操作
│ │ │ └── Makefile
│ │ ├── include
│ │ │ ├── alink_adaptation.h // 应用层适配时定义的一些 API
│ │ │ ├── alink_export.h // ALINK 官方提供的原生应用层 API
│ │ │ ├── alink_export_rawdata.h // ALINK 官方提供的原生应用层 API
│ │ │ ├── alink_json.h // ALINK 官方提供的原生 JSON API
│ │ │ ├── esp_alink.h // 封装的应用层 API 使用说明及配置
│ │ │ ├── esp_alink_log.h // 定义了打印等级
│ │ │ └── esp_info_store.h // 信息存储 API 详解及 EXAMPLE
│ │ ├── Makefile
│ │ └── README.md
│ └── Makefile
├── README.md // demo 使用文档
└── user // 用户相关文件
├── alink_key_trigger.c // 按键触发函数
├── ALINKTEST_LIVING_LIGHT_SMARTLED_LUA.lua // 透传示例使用的 LUA 脚本
├── Makefile
├── sample_json.c // ALINK 非透传示例
├── sample_passthrough.c // ALINK 透传示例
└── user_main.c // 用户程序入口
三、开始使用。
- 打开阿里智能的厂测包ONEAPK，点击右上角加号，分类添加，选择 健康秤 ，选择 阿里配网V2 , 输入wiif密码，点击下一步！

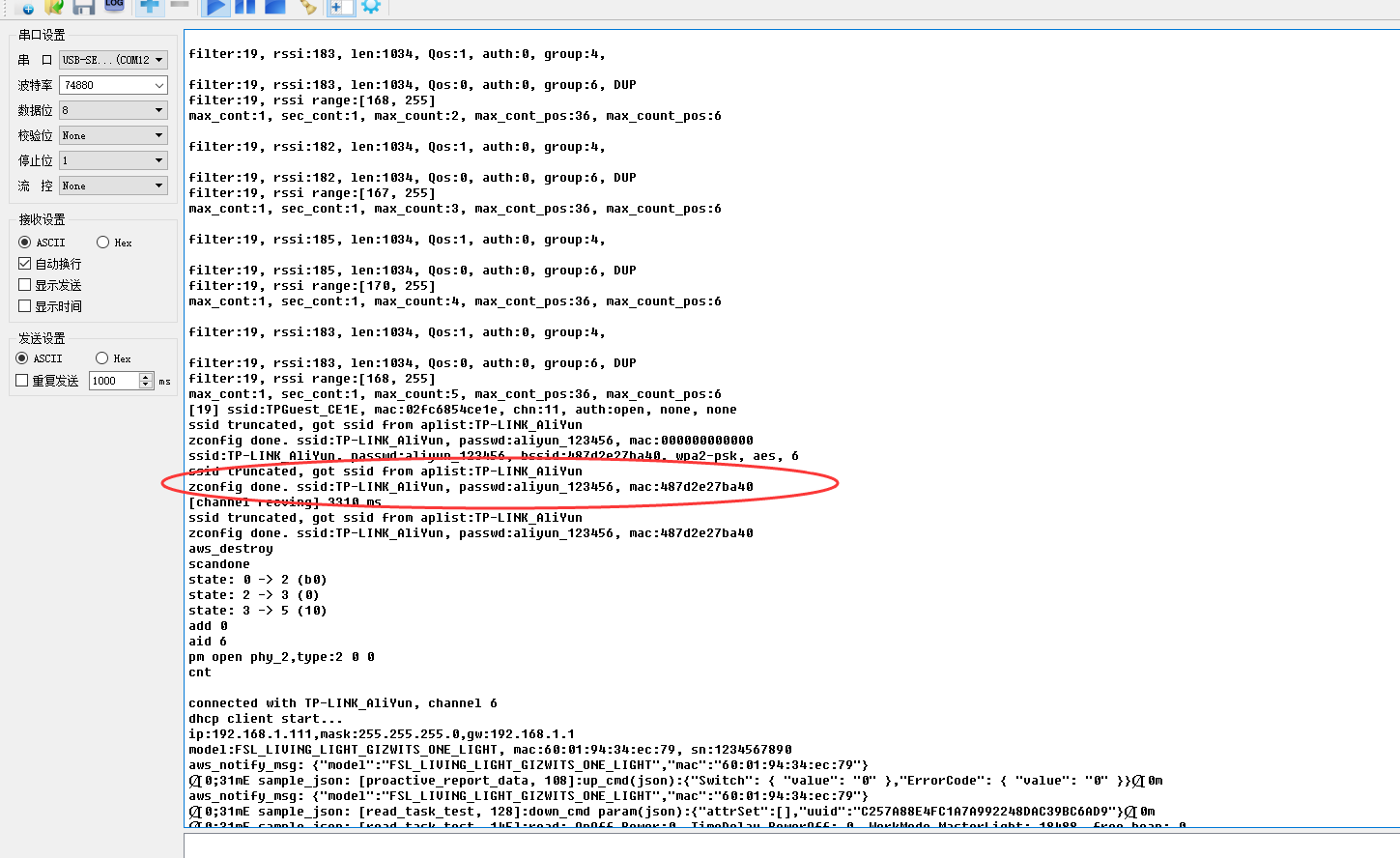

- 按键长按，配网成功！
工程下载：http://www.demodashi.com/demo/12178.html
