Alios-Thins教程连载 ④ 图文并茂教你使用乐鑫esp8266轻松连接阿里飞燕平台，个人设备实现轻松对接天猫精灵 。(下篇)（附带demo）

Posted on 2018-12-11 17:38  CoreHouse  阅读(414)  评论(0)    收藏  举报

文章目录

一、 前言；

  • 这阿里生活平台系列的博文已经有一个多月没更新了，主要是边学边记录这开发笔记！没时间更新博文，大家谅解下，关注下本博客！有时间过来浏览下，每个月固定几篇干货分享给大家哈！告密下，本系列博文将有视频教学同步到阿里云大学物联网专题，不容错过哦！多谢支持！
  • 上篇我已经介绍怎么在分支1.3下面使用linkkitapp来连接阿里生活平台，主要概述就是云端新建产品，以及怎么配合测试版app来配网连接服务器！那么本篇博客，继续讲述linkkitapp的代码逻辑过程！

二、 linkkitapp工程代码运行流程；

Created with Raphaël 2.2.0 工程开始运行。 检查是否有保存了路由器账户和密码？ 连接服务器，开始与服务器通讯交互数据。 开始走配网流程！（包括开始配网，配网确认！） yes no
  • 上述我总结的流程图，很详细地说明了过程：
    • 首先工程开始时候，会检查设备有没有保存了最近连接成功的路由器AP热点的名字和密码，如果有连接记录，他会自动去连接这个路由器，一直直到连接成功！如果没有，会自动进去配网模式！
    • 一旦连接配网成功之后，就会自动连接路由器，同时本地还会发出UDP广播包告诉局域网内的手机有新设备！
    • 配网过程的代码在linkkit_example.c文件，包括配网开始，配网确认激活，以及网络监控连接成功触发函数！
    • 与服务器交互的代码在 linkkit_app.c文件，包括收到服务器下发数据触发，以及主动上报！

三、 linkkit_example.c代码简单分析；

  • 由于前面讲述的是1.3分支的代码，那么这里依然教大家怎么看1.3分支的；入口函数是application_start()！
  • 1.3分支的没有配网开始的回调，但是有连接路由器过程的回调，这点我感觉遗憾！下篇我会做下2.0分支的代码，敬请期待！
  • 因为流程需要用户手动确认配网，所以，我加个按键中断检测！我移植第二篇的博文代码过来，在中断回调这样写：
static void gpio_isr_handler()
{
    //for esp8266 ，need to disable interrupt
    hal_gpio_disable_irq(&input);
    printf("gpio_isr_handler() \n");
    do_awss_active();  //用户确认配网函数调用
    //delay 2s ,then enable interrupt
    aos_post_delayed_action(2000, gpio_enable_irq, NULL);
}
  • 其他的也没啥好说了，这个wifi_service_event（）方法是回调路由器连接情况；
  • 核心调用还是do_awss_active()是配网确认，而do_awss_reset()是再次进去配网模式！

四、 linkkit_app.c代码简单分析；

  • 下面提到的TSL模型，在上节并没有提到，它其实是一种数据模型，是为了便于与服务器通讯！具体的可以去官网文档自行浏览！当然了，我也会教大家怎么新建这个数据模型！
int linkkit_main()
{
    sample_context_t* sample_ctx = &g_sample_context;
    int execution_time = 0;
    int get_tsl_from_cloud = 0;

    execution_time = execution_time < 1 ? 1 : execution_time;
    LINKKIT_PRINTF("sample execution time: %d minutes\n", execution_time);
    LINKKIT_PRINTF("%s tsl from cloud\n", get_tsl_from_cloud == 0 ? "Not get" : "get"); //打印TSL自定义是从云端获取还是本地获取

    memset(sample_ctx, 0, sizeof(sample_context_t));
    sample_ctx->thing_enabled = 1;

    //开始linkkit任务，连接服务器
    linkkit_start(16, get_tsl_from_cloud, linkkit_loglevel_debug, &alinkops, linkkit_cloud_domain_sh, sample_ctx);
    //如果不是从云端设置获取tsl，那么从本地获取！
    if (!get_tsl_from_cloud) {
        linkkit_set_tsl(TSL_STRING, strlen(TSL_STRING));
    }
#ifdef SUBDEV_ENABLE  //是否定义了网关的子设备
    linkkit_subdev_init(&subdev_ops, &g_subdev_sample_context);
#endif
    aos_post_delayed_action(100, linkkit_action, sample_ctx);

    return 0;
}
  • 自定义回调方法设置，下面函数中，我们看到在自定义了各种参数，包括方法，具体的什么含义，大家去官网文档看看，很详细的！
static linkkit_ops_t alinkops = {
    .on_connect         = on_connect,
    .on_disconnect      = on_disconnect,
    .raw_data_arrived   = raw_data_arrived,
    .thing_create       = thing_create,
    .thing_enable       = thing_enable,
    .thing_disable      = thing_disable,
    .thing_call_service = thing_call_service,
    .thing_prop_changed = thing_prop_changed,  //服务器下发属性修改时候出发
    .response_arrived   = on_response_arrived,
    .linkit_data_arrived = masterdev_linkit_data_arrived,
};
  • 最重要的还是thing_prop_changed()方法，其里面是服务器下发属性的时候，我们就在这里面做对应的动作设置！大家可以感兴趣地打印下这些参数是什么，只有自己亲身实践了，才会知道这里面是什么东西！下面的代码是我开源的一盏LED点亮的下发处理！
static int thing_prop_changed(const void* thing_id, const char* property, void* ctx)
{
    char *value_str = NULL;
    char property_buf[64] = {0};
    int response_id = -1;

    INFO("post property(%s) response id: %d ", property, response_id);

    if (strstr(property, "PowerSwitch") != 0)  //判断属性是否PowerSwitch
    {
        int PowerSwitch;
        /* generate property identifier HSVColor.Hue */
        snprintf(property_buf, sizeof(property_buf), "%s", property, "PowerSwitch");
        /* get value by linkkit_get_value */
        linkkit_get_value(linkkit_method_get_property_value, thing_id,  property_buf, &PowerSwitch, &value_str);

        if (PowerSwitch == 1)
        {
            hal_gpio_output_low(&trigger);  //低电平
        }
        else if (PowerSwitch == 0)
        {
            hal_gpio_output_high(&trigger); //高电平
        }

        if (value_str)
        {
            free(value_str);
            value_str = NULL;
        }

        INFO("property(%s), PowerSwitch:%d\n", property, PowerSwitch);
    }

    /* do user's process logical here. */
    linkkit_post_property(thing_id, property); //上报数据

    return 0;
}

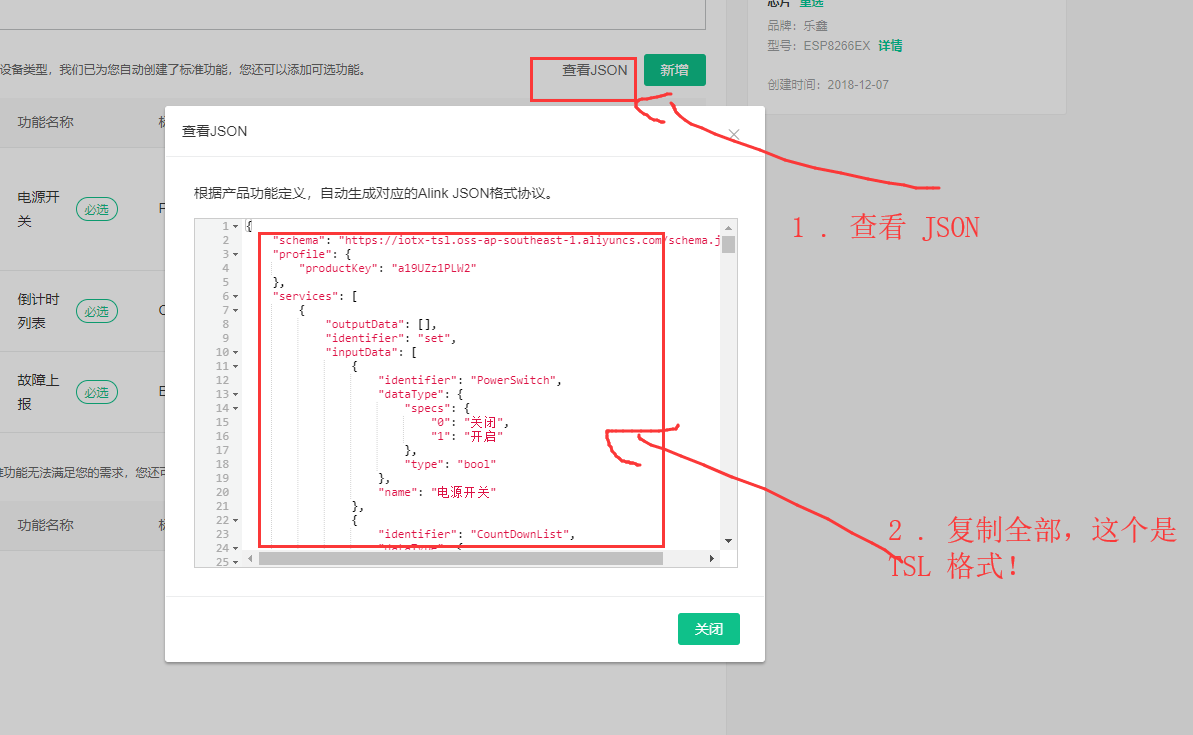

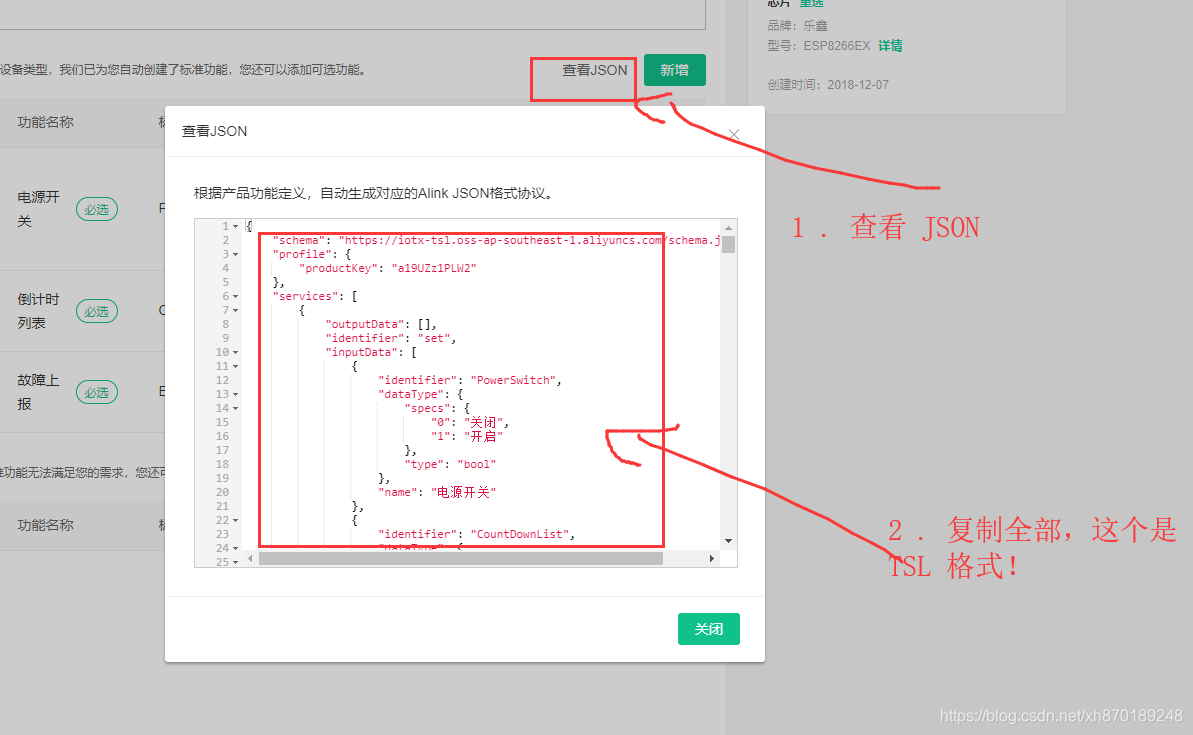

  • 最重要的一项，需要修改自己的 TSL 模型，首先我们在我们的后台项目那里找到数据，复制他：

在这里插入图片描述

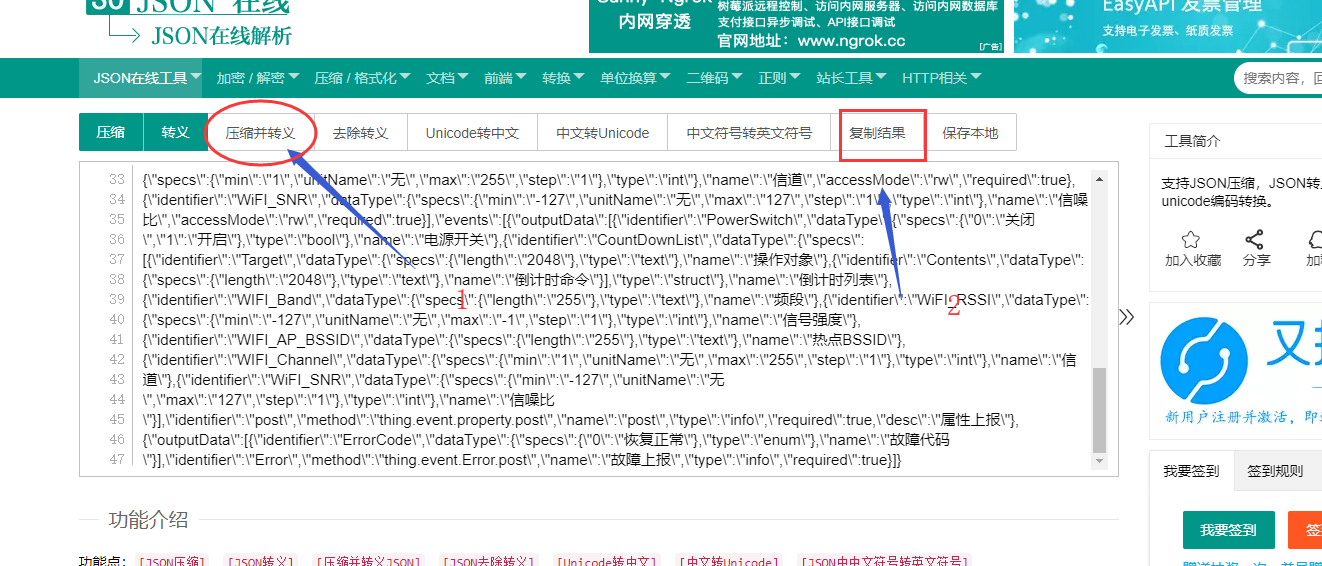

  • 然后压缩转义这个数据格式，来这网址 https://www.sojson.com/yasuo.html ，意义在于添加在我们的文件中的大概第42行的代码的数组TSL_STRING初始化覆盖就可以了！

在这里插入图片描述

五、 如何集成天猫精灵控制；

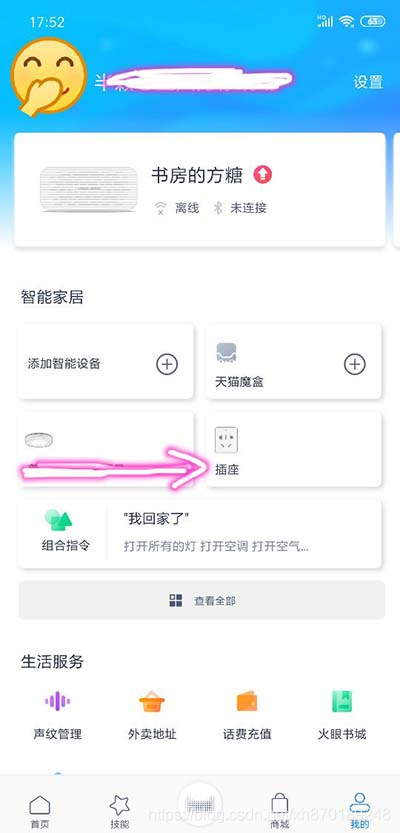

  • 这个相信都是大家所期待的，呵呵！当你和app交互成功后，你在天猫精灵APP上打开主页看到如下：
  • 你可以备注下这个设备，用方糖或者天猫精灵x1语音控制下！

在这里插入图片描述

六、 后记；

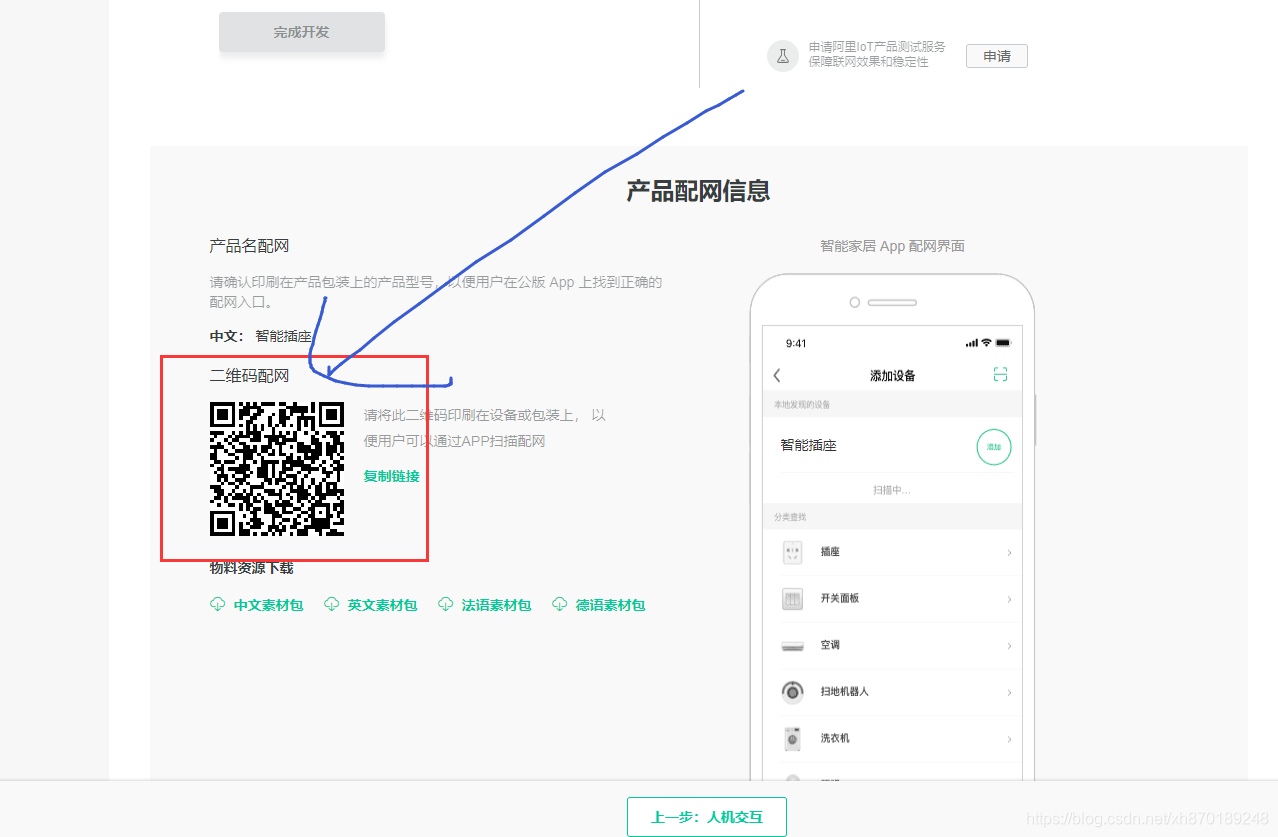

  • 上篇讲到的配网时候，要自己弄二维码，其实可以去后台给予的二维码扫描配网！

在这里插入图片描述

另外，不要把我的博客作为学习标准，我的只是笔记，难有疏忽之处，如果有，请指出来，也欢迎留言哈！
