实验3 转移指令跳转原理及其简单应用编程

实验结论

1.实验任务1

（1）给出程序task1.asm源码，及，运行截图

 1 assume cs:code, ds:data
 2
 3 data segment
 4     x db 1, 9, 3
 5     len1 equ $ - x
 6
 7     y dw 1, 9, 3
 8     len2 equ $ - y
 9 data ends
10
11 code segment
12 start:
13     mov ax, data
14     mov ds, ax
15
16     mov si, offset x
17     mov cx, len1
18     mov ah, 2
19  s1:mov dl, [si]
20     or dl, 30h
21     int 21h
22
23     mov dl, ' '
24     int 21h
25
26     inc si
27     loop s1
28
29     mov ah, 2
30     mov dl, 0ah
31     int 21h
32
33     mov si, offset y
34     mov cx, len2/2
35     mov ah, 2
36  s2:mov dx, [si]
37     or dl, 30h
38     int 21h
39
40     mov dl, ' '
41     int 21h
42
43     add si, 2
44     loop s2
45
46     mov ah, 4ch
47     int 21h
48 code ends
49 end start

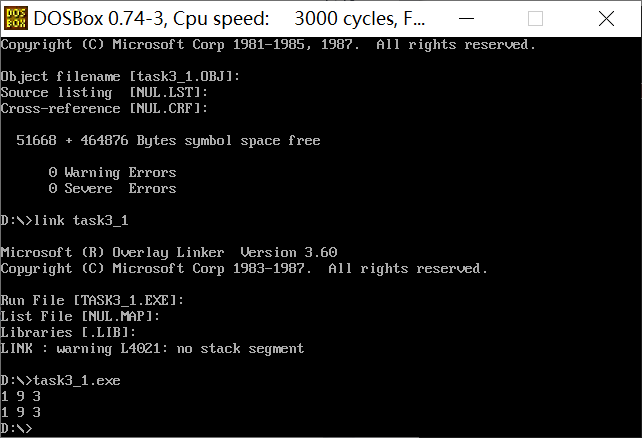

运行结果：





 （2）回答问题①



① line27, 汇编指令 loop s1 跳转时，是根据位移量跳转的。通过debug反汇编，查看其机



器码，分析其跳转的位移量是多少？（位移量数值以十进制数值回答）从CPU的角度，说明是如何计算得到跳转后标号s1其后指令的偏移地址的。

 答：汇编指令loop s1机器码：E2F2



      1）F2是用十六进制补码表示的位移量，转化成十进制数值，跳转的位移量是-14。



      2）(CS)=076B, (IP)=0019 , CS:IP指E2 F2 (loop s1的机器码)；



          读取指令码E2 F2进入指令缓冲器；



         (IP)=(IP)+所读取指令的长度=(IP)+2=001BH, CS:IP指向MOV DL,0A;



         CPU执行指令缓冲区中的指令E2 F2；



         指令E2 F2执行后，(IP)=00 1BH+F2H=000DH  ，最后得到了标号s1的偏移地址：000DH。



  回答问题②



② line44，汇编指令 loop s2 跳转时，是根据位移量跳转的。通过debug反汇编，查看其机



器码，分析其跳转的位移量是多少？（位移量数值以十进制数值回答）从CPU的角度，说明是如何计算得到跳转后标号s2其后指令的偏移地址的。



  答：汇编指令loop s2机器码：E2F0



　　1）F0是用十六进制补码表示的位移量，转化成十进制数值，跳转的位移量是-16。



　　2）(CS)=076B, (IP)=0037 , CS:IP指E2 F0 (loop s2的机器码)；



  　　 读取指令码E2 F0进入指令缓冲器；



 　　 (IP)=(IP)+所读取指令的长度=(IP)+2=0039H, CS:IP指向MOV AH,4C;



  　　CPU执行指令缓冲区中的指令E2 F0；



  　　指令E2 F0执行后，(IP)=00 39H+F0H=0029H ，最后得到了标号s2的偏移地址：0029H。



 问题③



 ③ 附上上述分析时，在debug中进行调试观察的反汇编截图











 2.实验任务2



（1）给出程序task2.asm源码



 1 assume cs:code, ds:data
 2
 3 data segment
 4     dw 200h, 0h, 230h, 0h
 5 data ends
 6
 7 stack segment
 8     db 16 dup(0)
 9 stack ends
10
11 code segment
12 start:
13     mov ax, data
14     mov ds, ax
15
16     mov word ptr ds:[0], offset s1
17     mov word ptr ds:[2], offset s2
18     mov ds:[4], cs
19
20     mov ax, stack
21     mov ss, ax
22     mov sp, 16
23
24     call word ptr ds:[0]
25 s1: pop ax
26
27     call dword ptr ds:[2]
28 s2: pop bx
29     pop cx
30
31     mov ah, 4ch
32     int 21h
33 code ends
34 end start



（2）给出分析、调试、验证后，寄存器(ax) = ? （bx） = ? （cx) = ? 附上调试结果界面截图。



① 根据call指令的跳转原理，先从理论上分析，程序执行到退出（line31)之前，寄存器(ax) =? 寄存器(bx) = ? 寄存器(cx) = ?





       答：Line13-Line18的功能是将s1、s2和cs存放到data段中。call word ptr ds:[0]指令执行时，进行两步操作：（1）将当前的IP压入栈中，此时IP的值是它的下一条指令pop ax的偏移地址。（2）转移，跳转到(IP)=(ds:[0])的位置。  由于ds:[0]中存放的是s1，所以执行pop ax指令。寄存器ax中存放的就是标号s1处的偏移地址。从上述截图中可得，AX=0021H。

     call dword ptr ds:[2]指令执行时，也进行两步操作：（1）将当前的CS和IP依次压入栈中，此时IP的值是它的下一条指令pop bx的偏移地址。（2）转移，跳转到(IP)=(ds:[2])的位置,(CS)=(ds:[4])。  由于ds:[2]、ds[3]中存放的是s2，ds:[4]、ds[5]中存放的是CS, 所以CS:IP指向标号s2的位置。执行pop bx指令,寄存器bx中存放的就是标号s2处的偏移地址，寄存器s1中存放的是CS的地址。从上述截图中可得，BX=0026H, CX=076CH。



② 对源程序进行汇编、链接，得到可执行程序task2.exe。使用debug调试，观察、验证调试结果与理论分析结果是否一致。





使用debug调试，观察、验证调试结果与理论分析结果一致。

3.实验任务3

（1）给出程序源码task3.asm



 1 assume cs:code, ds:data
 2
 3 data segment
 4   x db 99,72,85,63,89,97,55
 5   len equ $- x
 6 data ends
 7
 8 code segment
 9 start:
10   mov ax, data
11   mov ds, ax
12
13   mov cx, len
14   mov di, offset x
15   mov bl, 10
16
17   s:
18      mov ah, 0
19      mov al, [di]
20      call printNumber
21      call printSpace
22      inc di
23   loop s
24
25   mov ax,4c00h
26   int 21h
27
28 printNumber:
29   div bl
30   mov dl, al
31   or dl, 30H
32   mov bh, ah
33
34   mov ah, 2
35   int 21h
36
37   mov dl, bh
38   or dl, 30H
39   int 21h
40   ret
41
42 printSpace:
43   mov ah, 2
44   mov dl, ' '
45   int 21h
46   ret
47
48 code ends
49 end start







（2）运行测试截图：



 4.实验任务4



（1）给出程序源码task4.asm

 1 assume cs:code, ds:data
 2
 3 data segment
 4   str db 'try'
 5   len equ $ - str
 6 data ends
 7
 8 code segment
 9 start:
10   mov ax, data
11   mov ds, ax
12
13   mov si,0
14   mov cx, len
15   mov bl, 02h
16   mov bh,0
17   call printStr
18
19   mov si,0
20   mov cx, len
21   mov bl, 04h
22   mov bh,24
23   call printStr
24
25   mov ax,4c00h
26   int 21h
27
28 printStr:
29   mov ax,0b800h
30   mov es,ax
31   mov ax,00a0h
32   mul bh
33   mov di,ax ;di是行首的偏移地址
34
35   s:
36     mov al,[si]
37     mov es:[di],al
38     inc si
39     inc di
40     mov es:[di],bl
41     inc di
42   loop s
43   ret
44 code ends
45 end start



（2）运行测试截图



 5.实验任务5



（1）给出程序源码task5.asm



 1 assume cs:code, ds:data
 2
 3 data segment
 4   stu_no db '201983290223'
 5   len = $ - stu_no
 6 data ends
 7
 8 code segment
 9 start:
10   mov ax, data
11   mov ds, ax
12
13   mov bl,16
14   call printBlueBg
15
16
17   mov si,0
18   mov bl, 23
19   mov bh,24
20   call printStr
21
22   mov ax,4c00h
23   int 21h
24
25
26 printBlueBg:
27   mov ax,0b800h
28   mov es,ax
29
30   mov cx,25*80
31   mov al,' '
32   mov di,0
33   t:
34     mov es:[di],al
35     inc di
36     mov es:[di],bl
37     inc di
38   loop t
39   ret
40
41 printStr:
42
43   mov ax,0b800h
44   mov es,ax
45   mov ax,00a0h
46   mul bh
47   mov di,ax ;di是行首的偏移地址
48
49   mov cx,(80-len)/2
50   s1:
51      mov al,'-'
52      mov es:[di],al
53      inc di
54      mov es:[di],bl
55      inc di
56   loop s1
57   mov cx,len
58   s:
59     mov al,[si]
60     mov es:[di],al
61     inc si
62     inc di
63     mov es:[di],bl
64     inc di
65   loop s
66   mov cx,(80-len)/2
67   s2:
68      mov al,'-'
69      mov es:[di],al
70      inc di
71      mov es:[di],bl
72      inc di
73   loop s2
74   ret
75
76 code ends
77 end start





（2）运行测试截图
