实验2 多个逻辑段的汇编源程序编写与调试

1.实验任务1

任务1-1

 （1）task1_1.asm源码：

assume ds:data, cs:code, ss:stack

data segment
    db 16 dup(0)
data ends

stack segment
    db 16 dup(0)
stack ends
code segment
start:
    mov ax, data
    mov ds, ax

    mov ax, stack
    mov ss, ax
    mov sp, 16

    mov ah, 4ch
    int 21h
code ends
end start

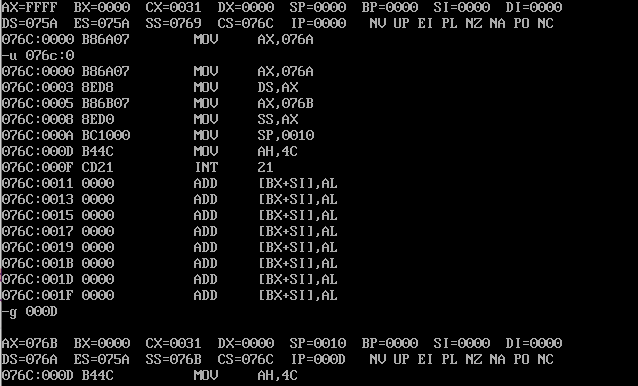

（2）task1_1调试到line17结束、line19之前截图



（3）问题回答

① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = _076A_， 寄存器(SS)

= _076B_， 寄存器(CS) = _076C_

② 假设程序加载后，code段的段地址是X，则，data段的段地址是_X-2___， stack的段地址是

__X-1__



任务1-2

（1）任务task1_2.asm源码：

assume ds:data, cs:code, ss:stack

data segment
    db 4 dup(0)
data ends

stack segment
    db 8 dup(0)
stack ends
code segment
start:
    mov ax, data
    mov ds, ax

    mov ax, stack
    mov ss, ax
    mov sp, 8

    mov ah, 4ch
    int 21h
code ends
end start

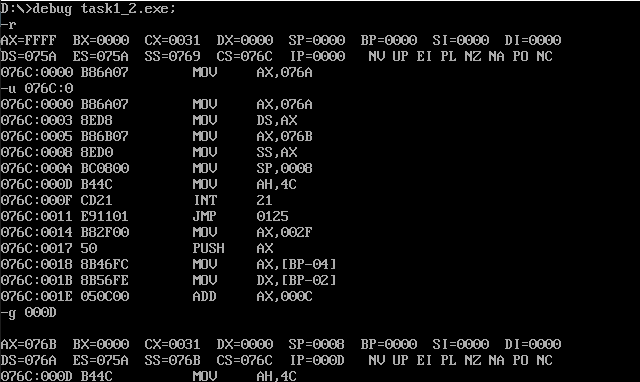

（2）ask1_2调试到line17结束、line19之前观察寄存器DS, CS, SS值的截图



（3）问题回答

① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) =076A， 寄存器(SS)

=076B， 寄存器(CS) =076C

② 假设程序加载后，code段的段地址是X，则，data段的段地址是 X-2， stack的段地址是

 X-1。



 任务1-3

 （1）任务task1_3.asm源码：

assume ds:data, cs:code, ss:stack

data segment
    db 20 dup(0)
data ends

stack segment
    db 20 dup(0)
stack ends
code segment
start:
    mov ax, data
    mov ds, ax

    mov ax, stack
    mov ss, ax
    mov sp, 20

    mov ah, 4ch
    int 21h
code ends
end start

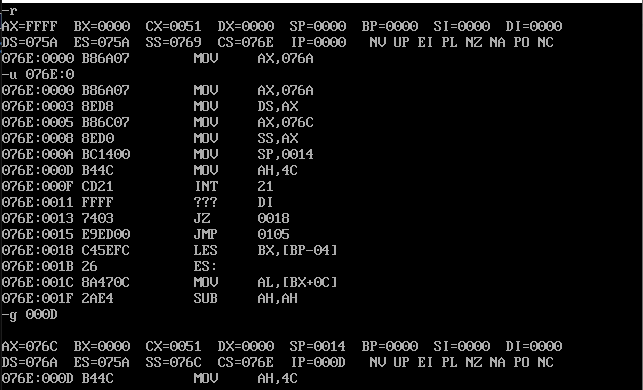

（2）task1_3调试到line17结束、line19之前观察寄存器DS, CS, SS值的截图



（3）问题回答

① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) =076A， 寄存器(SS)=

076C， 寄存器(CS) =  076E

② 假设程序加载后，code段的段地址是X，则，data段的段地址是 X-4， stack的段地址是

 X-2。



任务1-4

（1）任务task1_4.asm源码：

assume ds:data, cs:code, ss:stack
code segment
start:
    mov ax, data
    mov ds, ax

    mov ax, stack
    mov ss, ax
    mov sp, 20

    mov ah, 4ch
    int 21h
code ends

data segment
    db 20 dup(0)
data ends

stack segment
    db 20 dup(0)
stack ends
end start

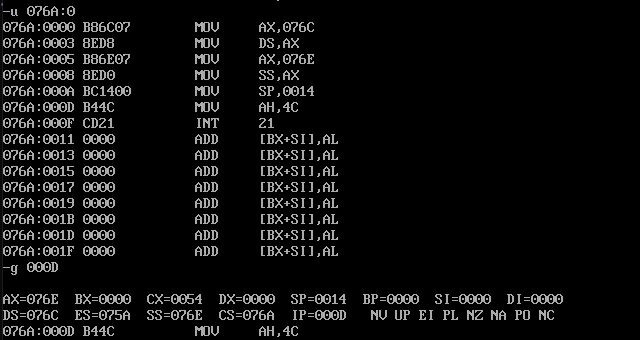

（2）task1_4调试到line17结束、line19之前观察寄存器DS, CS, SS值的截图：





(3)问题回答

① 在debug中将执行到line9结束、line11之前，记录此时：寄存器(DS) = 076C， 寄存器(SS) =

076E， 寄存器(CS) =  076A

② 假设程序加载后，code段的段地址是X，则，data段的段地址是 X+2， stack的段地址是 X+4



任务1-5

基于上述四个实验任务的实践、观察，总结并回答：

① 对于如下定义的段，程序加载后，实际分配给该段的内存空间大小是(⌊N/16⌋+1)*16。

xxx segment
    db N dup(0)
xxx ends

② 如果将程序task1_1.asm, task1_2.asm, task1_3.asm, task1_4.asm中，伪指令 end start 改成end , 哪一个程序仍然可以正确执行。结合实践观察得到的结论，分析、说明原因。

答：task1_4.asm可以正确执行。伪指令end除了通知编译器程序结束之外，还可以通知编译器程序的入口在什么地方。“end start”指明了程序的入口。如果没有“start”，即没有指明程序入口，代码会从上往下依次执行。但是前三个程序的开始是数据段，CPU无法辨别内存中的是指令还是数据，把数据当作指令执行会出错。只有第四个开始是程序段，所以第四个程序是正确的。

2.实验任务2

(1)汇编源代码

assume cs:code
code segment
    mov ax,0b800h
    mov ds,ax
    mov cx,80
    mov bx,0f00h
    mov ax,0403h

    s: mov [bx],al
       inc bx
       mov [bx],ah
       inc bx
    loop s
    mov ah,4ch
    int 21h
 code ends
end

(2)运行结果截图:

3. 实验任务3

(1)补充完整后的汇编源代码

assume cs:code
data1 segment
    db 50, 48, 50, 50, 0, 48, 49, 0, 48, 49 ; ten numbers
data1 ends

data2 segment
    db 0, 0, 0, 0, 47, 0, 0, 47, 0, 0       ; ten numbers
data2 ends

data3 segment
    db 16 dup(0)
data3 ends

code segment
start:
   mov dx,0
   mov bx,0
   mov cx,10
   s:
     mov dx,0

     mov ax,data1
     mov ds,ax
     add dl,[bx]

     mov ax,data2
     mov ds,ax
     add dl,[bx]

     mov ax,data3
     mov ds,ax
     mov [bx],dl

     inc bx
    loop s

    mov ah,4ch
    int 21h
code ends
end start

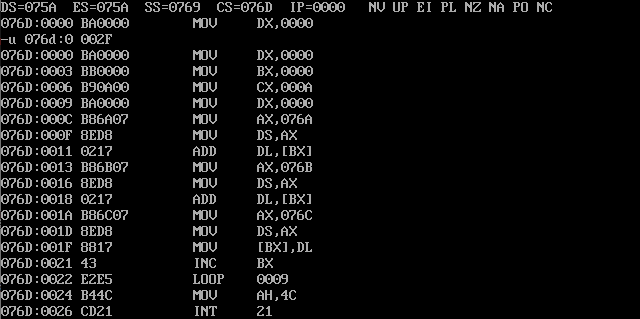

(2)在debug中加载、反汇编、调试截图

(3)要求给出，在数据项依次相加之前，查看逻辑段data1, data2, data3对应的内存空间数据原始值的

debug命令和截图 。以及，依次相加之后，查看逻辑段data1, data2, data3对应的内存空间数据原始值的debug命令和

截图

在数据项依次相加之前，查看逻辑段data1, data2, data3对应的内存空间数据原始值的debug命令：

-d 076A:0

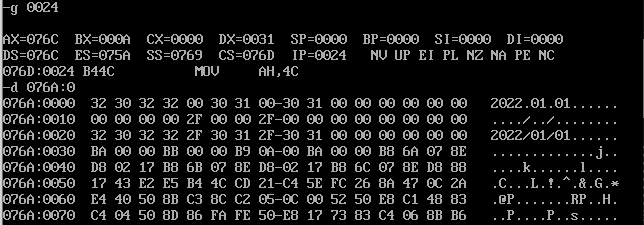

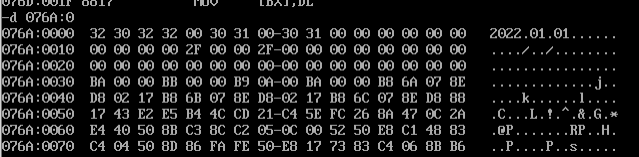

依次相加之后，查看逻辑段data1, data2, data3对应的内存空间数据原始值的debug命令:

-g 0024

-d  076A:0



4.实验任务4

（1）补充完整后的汇编源代码

assume cs:code

data1 segment
    dw 2, 0, 4, 9, 2, 0, 1, 9
data1 ends

data2 segment
    dw 8 dup(?)
data2 ends

code segment
start:

    mov ax,data1
    mov ds,ax

    mov ax,data2
    mov ss,ax
    mov sp,16

    mov cx,8
    mov bx,0

    s:
      push [bx]
      add bx,2
    loop s

    mov ah, 4ch
    int 21h
code ends
end start

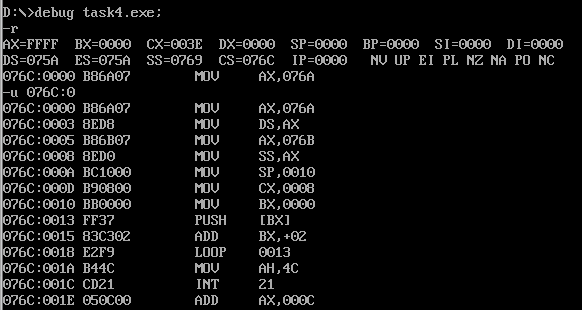

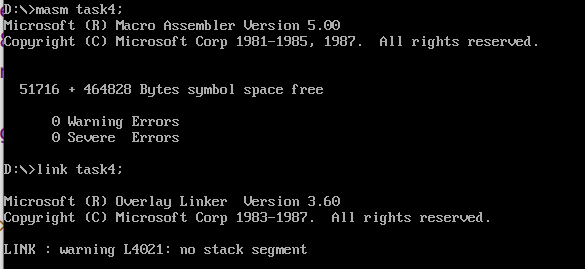

（2）在debug中加载、反汇编、调试截图

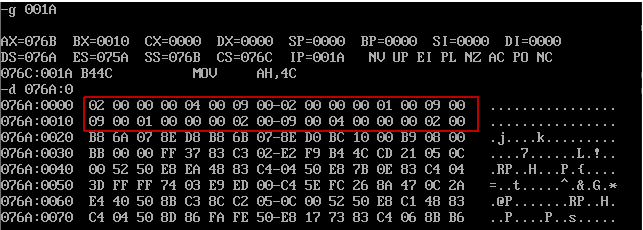

（3）要求给出，在程序退出前，使用d命令查看数据段data2对应的内存空间的截图。



 v>

5. 实验任务5

（1）task5.asm源码

assume cs:code, ds:data
data segment
        db 'Nuist'
        db 5 dup(5)
data ends

code segment
start:
        mov ax, data
        mov ds, ax

        mov ax, 0b800H
        mov es, ax

        mov cx, 5
        mov si, 0
        mov di, 0f00h
s:      mov al, [si]
        and al, 0dfh
        mov es:[di], al
        mov al, [5+si]
        mov es:[di+1], al
        inc si
        add di, 2
        loop s

        mov ah, 4ch
        int 21h
code ends
end start

（2）运行结果截图

（3）使用debug工具对程序进行调试，使用g命令一次性执行到程序返回前（即ine25执行之后、line27

执行之前）的截图

（4）源代码中line19的作用是？

and al, 0dfh 中，0dfh转化为二进制为11011111，and操作后将小写字母转变成大写字母。

（5）源代码中data段line4的字节数据的用途是？



 用途：改变字母显示的颜色。



6. 实验任务6

（1）task6.asm源代码

assume cs:code, ds:data

data segment
    db 'Pink Floyd      '
    db 'JOAN Baez       '
    db 'NEIL Young      '
    db 'Joan Lennon     '
data ends

code segment
start:
   mov ax,data
   mov ds,ax
   mov bx,0

   mov cx,4
   s:   mov al,[bx]
         or al,00100000b
         mov [bx],al
         add bx,16
         loop s

   mov ah, 4ch
   int 21h
code ends
end start

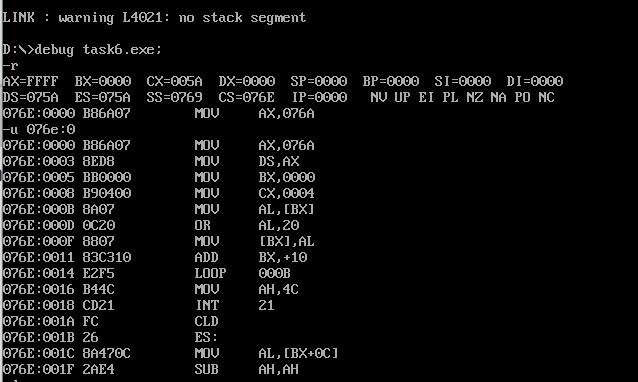

（2）在debug中加载、反汇编、调试截图

（3）要求给出，在程序退出前，使用d命令查看数据段data对应的内存空间的截图



7. 实验任务7

（1）task7.asm源码

assume cs:code, ds:data, es:table

data segment
    db '1975', '1976', '1977', '1978', '1979'
    dw  16, 22, 382, 1356, 2390
    dw  3, 7, 9, 13, 28
data ends

table segment
    db 5 dup( 16 dup(' ') )  ;
table ends

code segment
start:
    mov ax,data
    mov ds,ax
    mov ax,table
    mov es,ax

    mov bx,0
    mov si,0
    mov di,0

    mov cx,5
s:
    mov ax,[bx]
    mov es:[si],ax
    mov ax,[bx+2]
    mov es:[si+2],ax

    mov ax,[di+20]
    mov es:[si+5],ax

    mov ax,[di+30]
    mov es:[si+10],ax

    mov ax,[di+20]
    mov dx,[di+22]
    div word ptr [di+30]
    mov word ptr es:[si+13],ax

    add di,2
    add bx,4
    add si,16
loop s

    mov ah, 4ch
    int 21h
code ends
end start

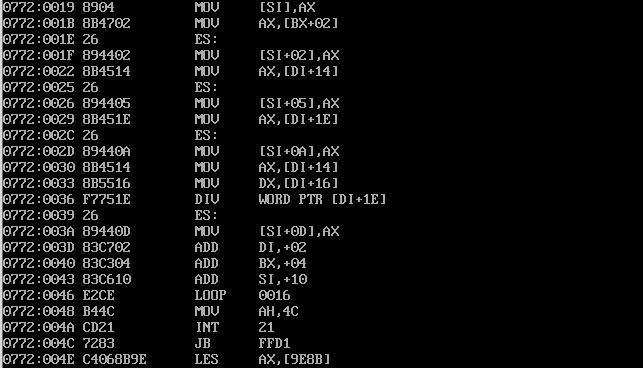

（2）调试截图

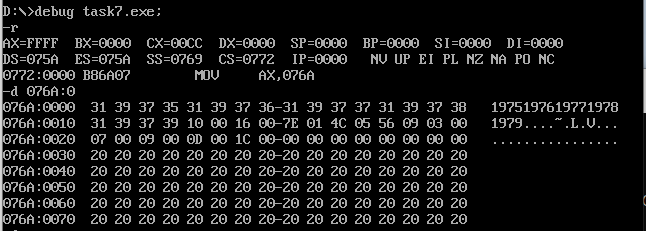

（3）查看table段原始数据信息截图

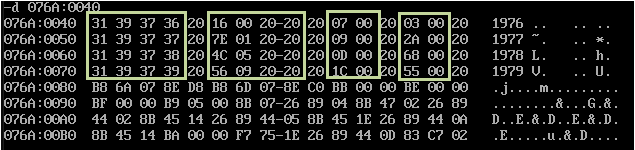

   在debug中运行到程序退出之前，使用d命令查看table段对应的内存空间的截图，确认信息是

   否按要求结构化地写入到指定内存

 由结果可知，信息已经按要求结构化地写入到指定内存。
