MSTP

一、MSTP

1. 单生成树的弊端：

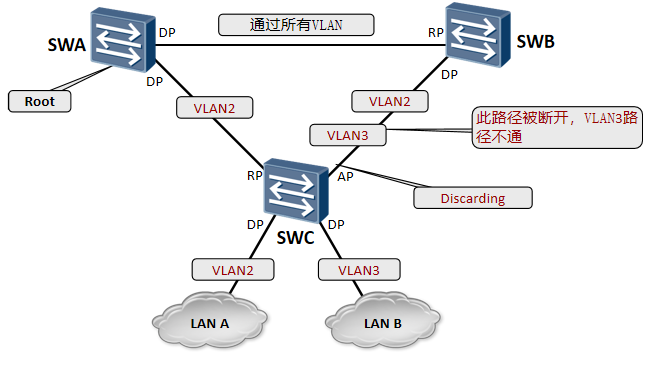

• 部分链路vlan不通

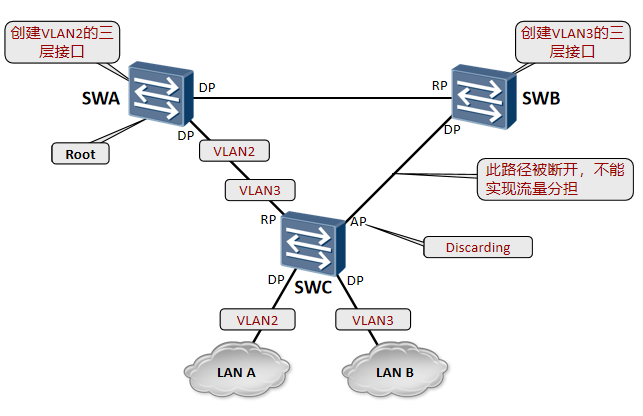

• 不能实现负载分担

• 对于部分vlan来讲，出现次优路径的问题


2. PVST(Cisco 私有协议) per 针对与每个vlan， 都生成一个生成树

   1. PVST 最初是Cisco，每vlan生成树， PVST+ 相当于 PVST + RSTP的结合版
   2. PVST 它要维护每个vlan的生成树，交换机存在多个vlan，就会给交换机的CPU带来很大的压力

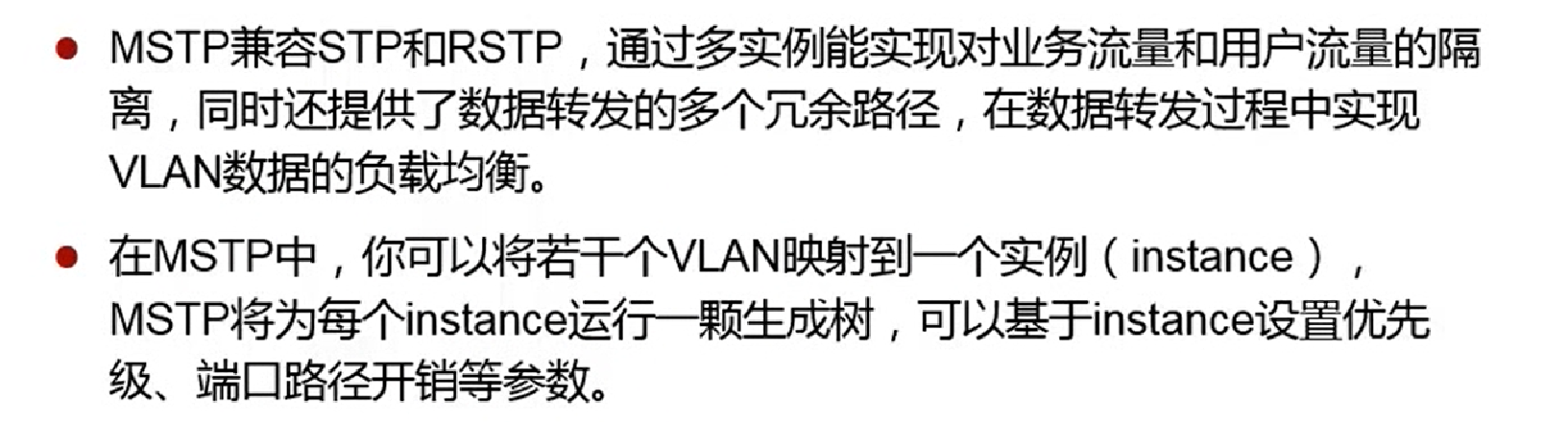

3. MSTP，公有协议。多实例生成树。
   实例：instance

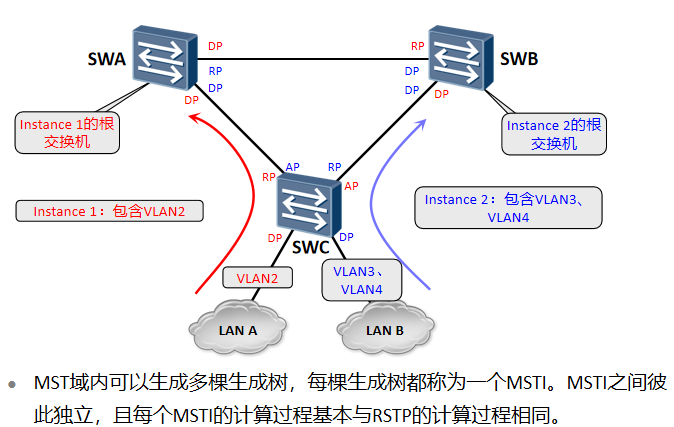

   核心理念：把每个逻辑拓扑相同的vlan，放到统一的一个实例里面来进行管理


4. MSTP 它是基于RSTP来开发的，底层就是RSTP，有相同的角色、拓扑变更机制和收敛机制


二、MSTP配置实现

1. MSTP配置需求

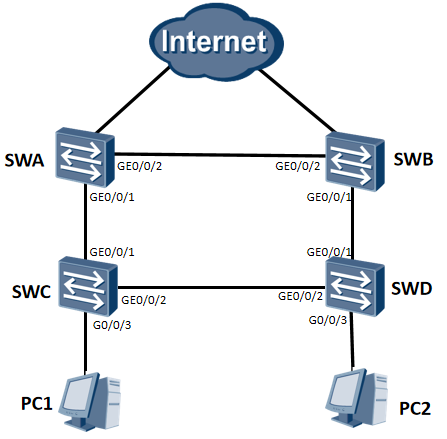

   为实现分别属于不同VLAN的PC访问Internet的流量能够进行负载分担，可采用MSTP来实现，VLAN1-10为一组，VLAN11-20为另一组。

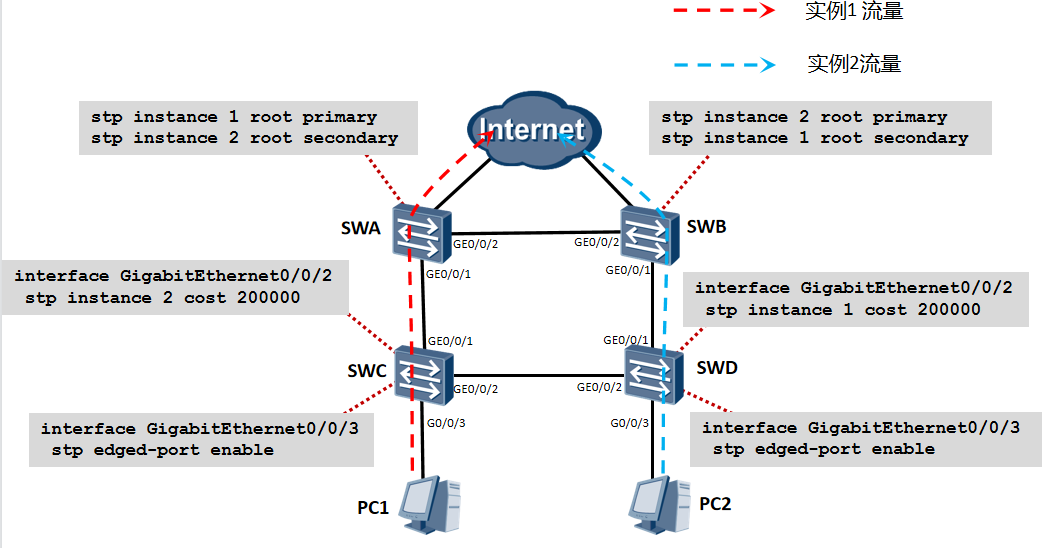

2. MSTP配置实现


   SWA
   stp enable 开启STP
   stp mode mstp 将模式切换MSTP
   #创建STP的区域
   stp region-configuration
   region-name RG1 给这个区域命名
   instance 1 vlan 1 to 10 将vlan1-10划分到实例1
   instance 2 vlan 11 to 20 将vlan11-20划分到实例2
   active region-configuration 激活区域
   注：SWB、SWC、SWD配置同SWA


   SWA
   stp instance 1 root primary 将SWA设置实例1为根桥
   stp instance 2 root secondary 将SWA设置实例2为副根桥

   SWB
   stp instance 2 root primary 将SWB设置实例1为根桥
   stp instance 1 root secondary 将SWB设置实例2为副根桥

   SWC
   interface GigabitEthernet0/0/2 进入GigabitEthernet0/0/2
   stp instance 2 cost 20000 将实例2通过GigabitEthernet0/0/2的路径开销设置为20000
   interface GigabitEthernet0/0/3 进入GigabitEthernet0/0/3
   stp edged-port enable 将GigabitEthernet0/0/2设置为边缘端口

   SWD
   interface GigabitEthernet0/0/2 进入GigabitEthernet0/0/2
   stp instance 1 cost 20000 将实例2通过GigabitEthernet0/0/2的路径开销设置为20000
   interface GigabitEthernet0/0/3 进入GigabitEthernet0/0/3
   stp edged-port enable 将GigabitEthernet0/0/2设置为边缘端口

3. MSTP配置验证

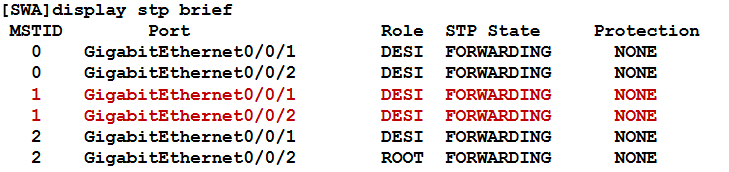

• 在SWA上查看端口状态，结果如下：

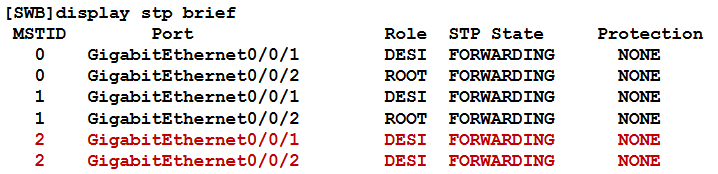

• 在SWB上查看端口状态，结果如下：
