Redis5设计与源码分析 (第5章 字典)

5.1　基本概念

Redis是K-V型数据库，整个数据库是用字典来存储的，对Redis数据库进行任何增、删、改、查操作，实际就是对字典中的数据进行增、删、改、查操作。

C数组，既可以存储海量数据，又可以根据下标以O(1)的时间复杂度取值。

键值对中值的类型可为String、Hash、List、Set、SortedSet。



5.1.1　数组

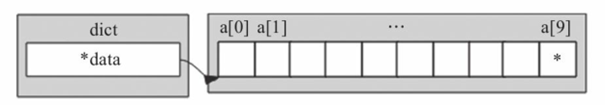

图5-3　字典结构示意图（带数组结构）

"键值对中键的类型可以为字符串、整型、浮点型等"，不能直接当成下标使用，此

时，需要对键做Hash处理。



5.1.2　Hash函数

"times 33"散列函数，其使用的核心算法是："hash(i)=hash(i-1)*33+str[i]"，

Redis服务端的Hash函数使用的是siphash算法，主要功能与客户端Hash函数类似，其优点是针对有规律的键计算出来的Hash值也具有强随机分布性，但算法较为复杂，

static unsigned int dictGenHashFunction(const unsigned char *buf, int len) {

unsigned int hash = 5381;

while (len--)

// 33 -> 100001 ,左移5位再加一个原数

　　hash = ((hash << 5) + hash) + (*buf++); /* hash * 33 + c */

return hash;

}

入参是任意长度的字符串*buf;



图5-4　字典结构示意图（带容量限制）

①总容量——size字段；②已存入数据量——used字段。

用Hash值(可能较大)与数组容量取余，会得到一个永远小于数组容量大小的值，此时的值也就恰好可以当作数组下标来使用，我们把取余之后的值称为键在该字典中的索引值，即"索引值==数组下标值"，

5.1.3　Hash冲突

图5-5　字典结构示意图（整体结构）

单链表 解决hash冲突

数组中的元素除了应把键值对中的"值"存储外，还应该存储"键"信息和一个next指针，next指针可以把冲突的键值对串成单链表 ;

当根据键去找值时，分如下几步。

第1步： 键通过Hash、取余等操作得到索引值，根据索引值找到对应元素。

第2步： 判断元素中键与查找的键是否相等，相等则读取元素中的值返回，否则判断next指针是否有值，如存在值，则读取next指向元素，回到第2步继续执行，如不存在值，则代表此键在字典中不存在，返回NULL。



第3个特征的实现，即"键值对中值的类型可为String、Hash、List、Set、SortedSet"，可以将数组元素中的val字段设置成指针，通过指针指向值所在任意内存。

5.2　Redis字典的实现

Redis字典实现依赖的数据结构主要包含了三部分：字典、Hash表、Hash表节点。字典中嵌入了两个Hash表，Hash表中的table字段存放着Hash表节点，Hash表节点对应存储的是键值对。



1.Hash表

typedef struct dictht {

　　dictEntry **table; /* 指针数组，用于存储键值对 */

　　unsigned long size; /* table数组的大小 */

　　unsigned long sizemask; /* 掩码 = size - 1 */

　　unsigned long used; /*table数组已存元素个数，包含next单链表的 */

} dictht;



table : 数组中的元素指向的是dictEntry的结构体

dictEntry : 里面存有键值对

sizemask : 用来计算键的索引值，sizemask的值恒等于size–1。



索引值具体计算步骤如下 :

第1步： 人为设定Hash表的数组容量初始值为4，随着键值对存储量的增加，就需对Hash表扩容，新扩容的容量大小设定为当前容量大小的一倍，也就是说，Hash表的容量大小只能为4,8,16,32…。而sizemask掩码的值就只能为3,7,15,31…，对应的二进制为11,111,1111,11111…，因此掩码值的二进制肯定是每一位都为1。

第2步： 索引值=Hash值&掩码值，对应Redis源码为：idx=hash&d->ht[table].sizemask，其计算结果等同Hash值与Hash表容量取余，而计算机的位运算要比取余运算快很多。

举例:

hash值=8 ( 二进制1000), size=4, sizemask=3 (二进制11) , 8 mod 4 =0 ;

二进制计算方式: 索引值=1000 & 11 =0000 -> 0 (十进制)



2.Hash表节点

typedef struct dictEntry {

void *key; //存储键

union {

　　void *val; //db.dict中的val

　　uint64_t u64;

　　int64_t s64; //db.expires中存储过期时间

　　double d;

} v; //值，是个联合体

struct dictEntry *next; //当Hash冲突时，指向冲突的元素，形成单链表

} dictEntry;



图5-7　两个元素冲突后（结构示意图）

3.字典

字典的数据结构其主要作用是对散列表再进行一层封装。

typedef struct dict {

dictType *type; /* 该字典对应的特定操作函数 */

void *privdata; /* 该字典依赖的数据*/

dictht ht[2]; /* Hash表，键值对存储在此 */

long rehashidx; /*rehash标识。默认值为-1，代表没进行rehash操作； */

unsigned long iterators; /* 当前运行的迭代器数 */

} dict;





type字段

指向dictType结构体:,为了实现各种形态的字典而抽象出来的一组操作函数

typedef struct dictType {

uint64_t (*hashFunction)(const void *key); /* 该字典对应的Hash */

void *(*keyDup)(void *privdata, const void *key); /**键对应的复制函数 */

void *(*valDup)(void *privdata, const void *obj); /* 值对应的复制函数 */

int (*keyCompare)(void *privdata, const void *key1, const void *key2); /* /*键的比对函 */

void (*keyDestructor)(void *privdata, void *key); /* 键的销毁函数* */

void (*valDestructor)(void *privdata, void *obj); /* 值的销毁函数* */

} dictType;



·privdata字段

私有数据，配合type字段指向的函数一起使用。

·ht字段

是个大小为2的数组，该数组存储的元素类型为dictht，虽然有两个元素，但一般情况下只会使用ht[0]，只有当该字典扩容、缩容需要进行rehash时，才会用到ht[1]。

·rehashidx字段

用来标记该字典是否在进行rehash，没进行rehash时，值为-1，否则，该值用来表示Hash表ht[0]执行rehash到了哪个元素，并记录该元素的数组下标值。

·iterators字段

用来记录当前运行的安全迭代器数，当有安全迭代器绑定到该字典时，会暂停rehash操作。Redis很多场景下都会用到迭代器，例如：执行keys命令会创建一个安全迭代器，此时iterators会加1，命令执行完毕则减1，而执行sort命令时会创建普通迭代器，该字段不会改变，关于迭代器的介绍详见5.4.1节。

结构图(重要)

图5-8　Redis字典结构示意图

5.3　基本操作

5.3.1　字典初始化

redis-server启动中，整个数据库会先初始化一个空的字典用于存储整个数据库的键值对。

dict.h # dictCreate :

/* Create a new hash table */

dict *dictCreate(dictType *type,

void *privDataPtr)

{

　　dict *d = zmalloc(sizeof(*d)); // 96字节 , 申请空间

　　_dictInit(d,type,privDataPtr); // 结构体初始化值 , 调用_dictInit函数

　　return d;

}

/* Initialize the hash table 字典的各个字段赋予初始值 */

int _dictInit(dict *d, dictType *type,

void *privDataPtr)

{

_dictReset(&d->ht[0]);

_dictReset(&d->ht[1]);

d->type = type;

d->privdata = privDataPtr;

d->rehashidx = -1;

d->iterators = 0;

return DICT_OK;

}



图5-9　Redis空字典内存占用示意图

5.3.2　添加元素

void setKey(redisDb *db, robj *key, robj *val);

主要流程:

第1步： 调用dictFind函数，查询键是否存在，是则调用dbOverwrite函数修改键值对，否则调用dbAdd函数添加元素。

第2步： dbAdd最终调用dict.h文件中的dictAdd函数插入键值对。

/* Add an element to the target hash table */

int dictAdd(dict *d, void *key, void *val) //调用前会查找key存在与否，不存在则调用dictAdd

{

dictEntry *entry = dictAddRaw(d,key,NULL); // 添加键，字典中键已存在则返回NULL，否则添加

if (!entry) return DICT_ERR; //键存在则返回错误

dictSetVal(d, entry, val); // 设置值

return DICT_OK;

}



dictAddRaw函数 :

dictEntry *dictAddRaw(dict *d, void *key, dictEntry **existing)

{

long index;

dictEntry *entry; //hash表节点

dictht *ht; //Hash表

//该字典是否在进行rehash操作中,是则执行一次rehash

if (dictIsRehashing(d)) _dictRehashStep(d);

/* 查找键，找到则直接返回-1, 并把老节点存入existing字段，否则把新节点的索引值返回。如果遇到Hash表容量不足，则进行扩容return NULL*/

if ((index = _dictKeyIndex(d, key, dictHashKey(d,key), existing)) == -1)

return NULL;



/*分配内存并存储新条目。 将元素插入顶部，并假设 LRU */

ht = dictIsRehashing(d) ? &d->ht[1] : &d->ht[0]; //是否进行rehash操作中,是则插入至散列

//申请新节点内存，插入散列表中，给新节点存入键信息

entry = zmalloc(sizeof(*entry));

entry->next = ht->table[index];

ht->table[index] = entry;

ht->used++;



/* Set the hash entry fields. */

dictSetKey(d, entry, key);

return entry;

}

函数作用: 添加键与查找键, 添加成功返回新节点，查找成功返回NULL并把老节点存入existing字段。

核心调用是_dictKeyIndex函数, 作用是得到键的索引值 ;主要有这么两步：

dictHashKey(d,key) //第1步：调用该字典的Hash函数得到键的Hash值

idx = hash & d->ht[table].sizemask; //第2步：用键的Hash值与字典掩码取与，得到索引值



图5-10　字典添加一个元素后（结构示意图）





字典扩容

/* Expand or create the hash table */

int dictExpand(dict *d, unsigned long size)

{

/* 如果 size小于哈希表中已经存在的*个元素，则该大小无效 */

if (dictIsRehashing(d) || d->ht[0].used > size)

return DICT_ERR;



dictht n; /* the new hash table */

//重新计算扩容后的值，必须为2的N次方幂

unsigned long realsize = _dictNextPower(size);



/* Rehashing to the same table size is not useful. */

if (realsize == d->ht[0].size) return DICT_ERR;



/* Allocate the new hash table and initialize all pointers to NULL */

n.size = realsize;

n.sizemask = realsize-1;

n.table = zcalloc(realsize*sizeof(dictEntry*));

n.used = 0;



/* Is this the first initialization? If so it's not really a rehashing

* we just set the first hash table so that it can accept keys. */

if (d->ht[0].table == NULL) {

　　d->ht[0] = n;

　　return DICT_OK;

}

d->ht[1] = n; //扩容后的新内存放入ht[1]中

d->rehashidx = 0; //非默认的-1,表示需进行rehash

return DICT_OK;

}

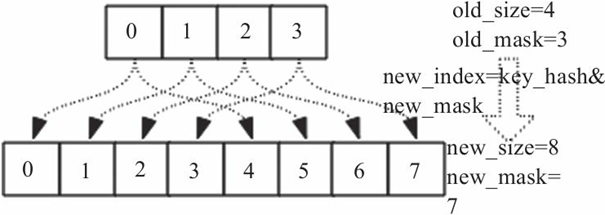

扩容主要流程为：

①申请一块新内存，初次申请时默认容量大小为4个dictEntry；非初次申请时，申请内存的大小则为当前Hash表容量的一倍。

②把新申请的内存地址赋值给ht[1]，并把字典的rehashidx标识由-1改为0，表示之后需要进行rehash操作。



图5-11　扩容后结构示意图

扩容后，字典容量及掩码值会发生改变，索引值就会发生改变，从而导致根据键查找不到值的情况。

解决这个问题的方法是，新扩容的内存放到一个全新的Hash表中（ht[1]），并给字典打上在进行rehash操作中的标识（即rehashidx!=-1）。此后，新添加的键值对都往新的Hash表中存储；而修改、删除、查找操作需要在ht[0]、ht[1]中进行检查，然后再决定去对哪个Hash表操作。除此之外，还需要把老Hash表（ht[0]）中的数据重新计算索引值后全部迁移插入到新的Hash表(ht[1])中，此迁移过程称作rehash，我们下面讲解rehash的实现。



2.渐进式rehash

rehash除了扩容时会触发，缩容时也会触发。Redis整个rehash的实现，主要分为如下几步完成。

1. 给Hash表ht[1]申请足够的空间；扩容时空间大小为当前容量*2，即d->ht[0].used*2；

   当使用量不到总空间10%时，则进行缩容。缩容时空间大小则为能恰好包含d->ht[0].used个节点的2^N次方幂整数，并把字典中字段rehashidx标识为0。

2）进行rehash操作调用的是dictRehash函数，重新计算ht[0]中每个键的Hash值与索引值（重新计算就叫rehash），依次添加到新的Hash表ht[1]，并把老Hash表中该键值对删除。把字典中字段rehashidx字段修改为Hash表ht[0]中正在进行rehash操作节点的索引值。

3）rehash操作后，清空ht[0]，然后对调一下ht[1]与ht[0]的值，并把字典中rehashidx字段标识为-1。



Redis优化的思想

分而治之的思想进行rehash操作，大致的步骤如下。

执行插入、删除、查找、修改等操作前，都先判断当前字典rehash操作是否在进行中，进行中则调用dictRehashStep函数进行rehash操作（每次只对1个节点进行rehash操作，共执行1次）。

除这些操作之外，当服务空闲时，如果当前字典也需要进行rehsh操作，则会调用incrementallyRehash函数进行批量rehash操作（每次对100个节点进行rehash操作，共执行1毫秒）。在经历N次rehash操作后，整个ht[0]的数据都会迁移到ht[1]中，这样做的好处就把是本应集中处理的时间分散到了上百万、千万、亿次操作中，所以其耗时可忽略不计。

图5-12　渐进式rehash后结构示意图

5.3.3　查找元素

dictEntry *dictFind(dict *d, const void *key)

{

dictEntry *he;

uint64_t h, idx, table;



if (dictSize(d) == 0) return NULL; /* dict is empty */

if (dictIsRehashing(d)) _dictRehashStep(d);

h = dictHashKey(d, key); // 得到键的Hash值

for (table = 0; table <= 1; table++) { // 遍历查找Hash表 ht[0]与ht[1]

idx = h & d->ht[table].sizemask; // 根据Hash值获取到对应的索引值

he = d->ht[table].table[idx];

while(he) { // 如果存在值则遍历该值中的单链表

　　if (key==he->key || dictCompareKeys(d, key, he->key)) // 找到与键相等的值,返回该节点

　　return he;

　　he = he->next;

}

if (!dictIsRehashing(d)) return NULL; // 如果未进行rehash操作，则只读取ht[0]

}

return NULL;

}



主要分如下几个步骤:

1）根据键调用Hash函数取得其Hash值。

2）根据Hash值取到索引值。

3）遍历字典的两个Hash表，读取索引对应的元素。

4）遍历该元素单链表，如找到了与自身键匹配的键，则返回该元素。

5）找不到则返回NULL。



5.3.4　修改元素

void dbOverwrite(redisDb *db, robj *key, robj *val) {

dictEntry *de = dictFind(db->dict,key->ptr); // 查找键存在与否，返回存在的节点

serverAssertWithInfo(NULL,key,de != NULL); // 不存在则中断执行

dictEntry auxentry = *de; //

robj *old = dictGetVal(de); // 获取老节点的val字段值

if (server.maxmemory_policy & MAXMEMORY_FLAG_LFU) {

　　val->lru = old->lru;

}

dictSetVal(db->dict, de, val); //给节点设置新的值

if (server.lazyfree_lazy_server_del) {

　　freeObjAsync(old);

　　dictSetVal(db->dict, &auxentry, NULL);

}

dictFreeVal(db->dict, &auxentry); // 释放节点中旧val内存

}



整个过程主要分如下几个步骤：

1）调用dictFind查找键是否存在；

2）不存在则中断执行；

3）修改节点键值对中的值为新值；

4）释放旧值内存。



5.3.5　删除元素

Server收到del命令后，最终删除键值对会执行dict.h文件中的dictDelete函数，其主要的执行过程为：

1）查找该键是否存在于该字典中；

2）存在则把该节点从单链表中剔除；

3）释放该节点对应键占用的内存、值占用的内存，以及本身占用的内存；

4）给对应的Hash表的used字典减1操作。



缩容

当字典中数据使用量不到总空间<10%时会进行缩容;

字典缩容的核心函数有两个:

void tryResizeHashTables(int dbid) {

if (htNeedsResize(server.db[dbid].dict)) //判断是否需要缩容：used/size<10%

dictResize(server.db[dbid].dict); //执行缩容操作

if (htNeedsResize(server.db[dbid].expires))

dictResize(server.db[dbid].expires);

}

//缩容函数

int dictResize(dict *d)

{

unsigned long minimal;



if (!dict_can_resize || dictIsRehashing(d)) return DICT_ERR;

minimal = d->ht[0].used; //容量最小值为4

if (minimal < DICT_HT_INITIAL_SIZE)

minimal = DICT_HT_INITIAL_SIZE;

return dictExpand(d, minimal); //调用扩容函数，实质进行的是缩容

}

整个缩容的步骤大致为：

判断当前的容量是否达到最低阈值，即used/size<10%，达到了则调用dictResize函数进行缩容，缩容后的函数容量实质为used的最小2 N 整数。缩容操作和扩容操作实质差不多，最终调用的都是dictExpand函数，之后的操作与扩容一致

5.4　字典的遍历

遍历Redis整个数据库主要有两种方式：全遍历 （例如keys命令）、间断遍历 （hscan命令），这两种方式将在下面进行详细讲解。

全遍历：一次命令执行就遍历完整个数据库。

间断遍历：每次命令执行只取部分数据，分多次遍历。

5.4.1　迭代器遍历

基本数据结构如下:

/* 如果将safe设置为1，则这是一个安全的迭代器，这意味着，即使在进行迭代时，也可以针对字典调用 dictAdd，dictFind和其他函数。否则，它是不安全的迭代器，并且在迭代时仅应调用dictNext（） */

typedef struct dictIterator {

dict *d; //迭代的字典

long index; //当前迭代到Hash表中哪个索引值

int table, safe; //table用于表示当前正在迭代的Hash表,即ht[0]与ht[1]，safe用于表示当前创建的是否为安全迭代器

dictEntry *entry, *nextEntry; //当前节点，下一个节点

long long fingerprint; // 字典的指纹，未发生改变时，该值不变，发生改变时则值也随着改变

} dictIterator;



整个数据结构占用了48字节;

fingerprint字段是一个64位的整数，表示在给定时间内字典的状态。该字段的值为字典（dict结构体）中所有字段值组合在一起生成的Hash值，所以当字典中数据发生任何变化时，其值都会不同，

迭代相关的API函数，

主要为：

dictIterator *dictGetIterator(dict *d); /*初始化迭代器*/

dictIterator *dictGetSafeIterator(dict *d); /*初始化安全的迭代器*/

dictEntry *dictNext(dictIterator *iter); /*通过迭代器获取下一个节点*/

void dictReleaseIterator(dictIterator *iter); /*释放迭代器*/



我们把迭代器遍历数据分为两类：

1）普通迭代器，只遍历数据；

2）安全迭代器，遍历的同时删除数据。

1.普通迭代器

对迭代器中fingerprint字段的值作严格的校验，来保证迭代过程中字典结构不发生任何变化，确保读取出的数据不出现重复。

当Redis执行部分命令时会使用普通迭代器迭代字典数据，例如sort命令。sort命令主要作用是对给定列表、集合、有序集合的元素进行排序，如果给定的是有序集合，其成员名存储用的是字典，分值存储用的是跳跃表，则执行sort命令读取数据的时候会用到迭代器来遍历整个字典。



迭代过程主要分为如下几个步骤

1）调用dictGetIterator函数初始化一个普通迭代器，此时会把iter->safe值置为0，表示初始化的迭代器为普通迭代器，初始化后的结构示意图如图5-13所示。

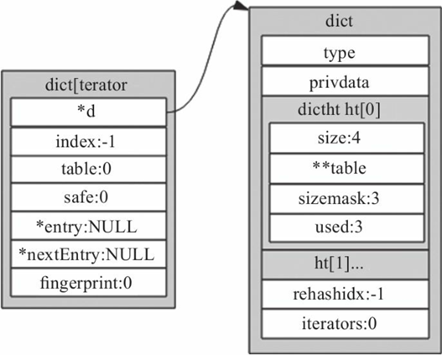

图5-13　初始化后迭代器结构示意图



2）循环调用dictNext函数依次遍历字典中Hash表的节点，首次遍历时会通过dictFingerprint函数拿到当前字典的指纹值，此时结构示意图如图5-14所示。

图5-14　迭代一次后迭代器结构示意图

注意 　entry与nextEntry两个指针分别指向Hash冲突后的两个父子节点。如果在安全模式下，删除了entry节点，nextEntry字段可以保证后续迭代数据不丢失。



3）当调用dictNext函数遍历完字典Hash表中节点数据后，释放迭代器时会继续调用dictFingerprint函数计算字典的指纹值，并与首次拿到的指纹值比较，不相等则输出异常"===ASSERTIONFAILED==="，且退出程序执行。

普通迭代器通过步骤1、步骤3的指纹值对比，来限制整个迭代过程中只能进行迭代操作，即迭代过程中字典数据的修改、添加、删除、查找等操作都不能进行，只能调用dictNext函数迭代整个字典，否则就报异常，由此来保证迭代器取出数据的准确性。



注意 　对字典进行修改、添加、删除、查找操作都会调用dictRehashStep函数，进行渐进式reahash操作，从而导致fingerprint值发生改变。



2.安全迭代器

安全迭代器和普通迭代器迭代数据原理类似，也是通过循环调用dictNext函数依次遍历字典中Hash表的节点。安全迭代器确保读取数据的准确性，不是通过限制字典的部分操作来实现的，而是通过限制rehash的进行来确保数据的准确性，因此迭代过程中可以对字典进行增删改查等操作。

对字典的增删改查操作会调用dictRehashStep函数进行渐进式rehash操作，那如何对rehash操作进行限制呢，我们一起看下dictRehashStep函数源码实现：

static void _dictRehashStep(dict *d) {

　　if (d->iterators == 0) dictRehash(d,1); //字典正在运行迭代操作的安全迭代器个数

}



原理上很简单，如果当前字典有安全迭代器运行，则不进行渐进式rehash操作，rehash操作暂停，字典中数据就不会被重复遍历，由此确保了读取数据的准确性。

当Redis执行部分命令时会使用安全迭代器迭代字典数据，例如keys命令。keys命令主要作用是通过模式匹配，返回给定模式的所有key列表，遇到过期的键则会进行删除操作。Redis数据键值对都存储在字典中，因此keys命令会通过安全迭代器来遍历整个字典。

安全迭代器 迭代过程 主要步骤。

第1步： 调用dictGetSafeIterator函数初始化一个安全迭代器，此时会把iter->safe值置为1，表示初始化的迭代器为安全迭代器，初始化完后的结构示意图与图5-12类似，safe字段置为1。

第2步： 循环调用dictNext函数依次遍历字典中Hash表的节点，首次遍历时会把字典中iterators字段进行加1操作，确保迭代过程中渐进式rehash操作会被中断执行。

第3步： 当调用dictNext函数遍历完字典Hash表中节点数据后，释放迭代器时会把字典中iterators字段进行减1操作，确保迭代后渐进式rehash操作能正常进行。

安全迭代器是通过步骤1、步骤3中对字典的iterators字段进行修改，使得迭代过程中渐进式rehash操作被中断，由此来保证迭代器读取数据的准确性。



5.4.2　间断遍历

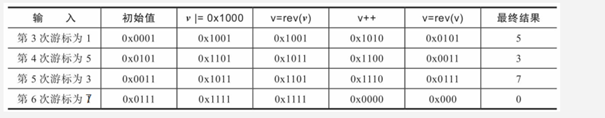

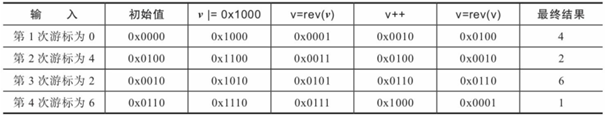

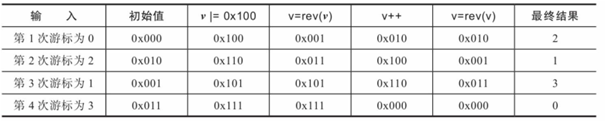

dictScan是"间断遍历"中的一种实现，主要在迭代字典中数据时使用，例如hscan命令迭代整个数据库中的key，以及zscan命令迭代有序集合所有成员与值时，都是通过dictScan函数来实现的字典遍历。dictScan遍历字典过程中是可以进行rehash操作的，通过算法来保证所有的数据能被遍历到。

unsigned long dictScan(dict *d, //变量d是当前迭代的字典

unsigned longv, //迭代开始的游标（即Hash表中数组索引）

dictScanFunction *fn, //每遍历一个节点则调用该函数处理

dictScanBucketFunction* bucketfn, //整理碎片时调用

void *privdata) //回调函数fn所需参数



执行hscan命令时外层调用dictScan函数示例：

long maxiterations = count*10;

//count为hscan命令传入的count值，代表获取数据个数。Hash表处于病态时（例如大部分的节点为空时）

do {

　　cursor = dictScan(ht, cursor, scanCallback, NULL, privdata);

　　//调用dictScan 函数迭代字典数据，cursor字段初始值为hscan命令传入值，代表迭代Hash数组的游标起点值

} while (cursor &&

　　maxiterations-- &&

　　listLength(keys) < (unsigned long)count);



dictScan函数间断遍历字典过程中会遇到如下3种情况。

1）从迭代开始到结束，散列表没有进行rehash操作。

2）从迭代开始到结束，散列表进行了扩容或缩容操作，且恰好为两次迭代间隔期间完成了rehash操作。

3）从迭代开始到结束，某次或某几次迭代时散列表正在进行rehash操作。



1.遍历过程中始终未遇到rehash操作

尽量不重复数据，统一采用了一种叫作reverse binary iteration的方法来进行间断数据迭代，接下来看下其主要源码实现，迭代的代码如下：

if (!dictIsRehashing(d)) {

　　t0 = &(d->ht[0]);

　　m0 = t0->sizemask;



/* Emit entries at cursor */

if (bucketfn) bucketfn(privdata, &t0->table[v & m0]);

de = t0->table[v & m0]; // 避免缩容后游标超出Hash表最大值

while (de) { // 循环遍历当前节点的单链表

　　next = de->next;

　　fn(privdata, de); // 依次将节点中键值对存入privdata字段中的单链表

　　de = next;

}

// 整个迭代过程强依赖游标值v变量，根据v找到当前需读取的Hash表元素，然后遍历该元素单链表上所有的键值对，依次执行fn函数指针执行的函数，对键值对进行读取操作。

//游标具体变更算法

/* Set unmasked bits so incrementing the reversed cursor

* operates on the masked bits */

v |= ~m0;



/* Increment the reverse cursor */

v = rev(v); //二进制逆转

v++;

v = rev(v); //二进制逆转

}



用 3个假设的例子，并结合游标变更算法来分别说明不同情况下迭代的顺序;

第1种假设："假设Hash表大小为4，迭代从始至终未进行扩容缩容操作 "，

此时数组的掩码为m0=0x11，~m0=0x100，游标值的变化如表5-1所示。

表5-1　第1种假设游标值的变化

因此整个表遍历顺序为，0、2、1、3的顺序，恰好把所有的节点遍历完。



第2种假设："假设Hash表大小为4，进行第3次迭代时，Hash表扩容到了8 ",

表为4时，数组的掩码为m0=0x11，~m0=0x100，游标值的变化顺序如表5-2所示。

进行第3次迭代时，表大小扩容到了8，数组的掩码m0=0x111，~m0=0x1000，接下来游标值的变化顺序如表5-3所示。

迭代只进行6次就完成了，顺序为0、2、1、5、3、7，扩容后少遍历了4、6，因为游标为0、2的数据在扩容前已经迭代完，而Hash表大小从4扩容至8，再经过rehash后，游标为0、2的数

据可能会分布在0|4、2|6上，因此扩容后的游标4、6不需要再迭代;

图5-15　扩容rehash后新老表数据分布对应图



第3种假设："假设Hash表大小为8，迭代进行到了第5次时，Hash表缩容到了4 "

Hash表为8时，数组的掩码为m0=0x111， ~m0=0x1000，游标值的变化顺序如表5-4所示。

表5-4　第3种假设游标值的变化

进行第5次迭代时，Hash表大小缩容到了4，数组的掩码为m0=0x11，~m0=0x100，接下来游标值的变化顺序如表5-5所示。

跟第2种情况同理;

这里还有一种特殊的情况没说明，比如多次间断遍历的时候该字典缩容了两次，则可能造成遍历的数据出现重复，



2.遍历过程中遇到rehash操作

rehash操作中会同时并存两个Hash表： 扩容或缩容后的表ht[1]， 老表ht[0]，ht[0]的数据通过渐进式rehash会逐步迁移到ht[1]中，最终完成整个迁移过程。

遍历过程为：

先找到两个散列表中更小的表，先对小的Hash表遍历，然后对大的Hash表遍历;

/* to 是大表, t1是小表 */

t0 = &d->ht[0]; t1 = &d->ht[1];

if (t0->size > t1->size) {

　　t0 = &d->ht[1]; t1 = &d->ht[0];

}

// 掩码值

m0 = t0->sizemask; m1 = t1->sizemask;

/* Emit entries at cursor */

if (bucketfn) bucketfn(privdata, &t0->table[v & m0]);

　　de = t0->table[v & m0];

while (de) { /* 迭代第一张小Hash表*/

　　next = de->next;

　　fn(privdata, de);

　　de = next;

}

do {         /* 迭代第2张大Hash表*/

　　if (bucketfn) bucketfn(privdata, &t1->table[v & m1]);

　　de = t1->table[v & m1];

　　while (de) {

　　next = de->next;

　　fn(privdata, de);

　　de = next;

}

/*游标变更算法.*/

v |= ~m1; v = rev(v); v++; v = rev(v);

/* Continue while bits covered by mask difference is non-zero */

} while (v & (m0 ^ m1));



这套算法能满足这样的特点，主要是巧妙地利用了扩容及缩容正好为整数倍增长或减少的原理，根据这个特征，很容易就能推导出同一个节点的数据扩容/缩容后在新的Hash表中的分布位置，从而避免了重复遍历或漏遍历。

5.5　API列表

字典的所有API方法声明都在dict.h文件中，

具体每个API的作用如下：

dict *dictCreate(dictType *type, void *privDataPtr);//初始化字典

int dictExpand(dict *d, unsigned long size); //字典扩容

int dictAdd(dict *d, void *key, void *val); //添加键值对，已存在则不添加

//添加key，并返回新添加的key对应的节点。若已存在，则存入existing字段，并返回-1

dictEntry *dictAddRaw(dict *d, void *key, dictEntry **existing);

dictEntry *dictAddOrFind(dict *d, void *key); //添加或查找key

int dictReplace(dict *d, void *key, void *val); //添加键值对，若存在则修改，否则添加

int dictDelete(dict *d, const void *key);//删除节点

dictEntry *dictUnlink(dict *ht, const void *key); //删除key,但不释放内存

void dictFreeUnlinkedEntry(dict *d, dictEntry *he);//释放dictUnlink函数删除key的内存

void dictRelease(dict *d);//释放字典

dictEntry * dictFind(dict *d, const void *key); //根据键查找元素

void *dictFetchValue(dict *d, const void *key); //根据键查找出值

int dictResize(dict *d); //将字典表的大小调整为包含所有元素的最小值，即收缩字典

dictIterator *dictGetIterator(dict *d);//初始化普通迭代器

dictIterator *dictGetSafeIterator(dict *d); // 初始化安全迭代器

dictEntry *dictNext(dictIterator *iter); //通过迭代器获取下一个节点

void dictReleaseIterator(dictIterator *iter); //释放迭代器

dictEntry *dictGetRandomKey(dict *d); //随机得到一个键

//随机得到几个键

unsigned int dictGetSomeKeys(dict *d, dictEntry **des, unsigned int count);

void dictGetStats(char *buf, size_t bufsize, dict *d); //读取字典的状态、使用情况等

uint64_t dictGenHashFunction(const void *key, int len);//hash函数-字母大小写敏感

//Hash函数，字母大小写不敏感

uint64_t dictGenCaseHashFunction(const unsigned char *buf, int len);

void dictEmpty(dict *d, void(callback)(void*));//清空一个字典

void dictEnableResize(void); //开启Resize

void dictDisableResize(void); //关闭Resize

int dictRehash(dict *d, int n); //渐进式rehash，n为进行几步

int dictRehashMilliseconds(dict *d, int ms); //持续性rehash，ms为持续多久

void dictSetHashFunctionSeed(uint8_t *seed); //设置新的散列种子

uint8_t *dictGetHashFunctionSeed(void); //获取当前散列种子值

unsigned long dictScan(dict *d, unsigned long v, dictScanFunction *fn, dictScanBucketFunction *bucketfn, void *privdata);//间断性的迭代字段数据

uint64_t dictGetHash(dict *d, const void *key); //得到键的Hash值

dictEntry **dictFindEntryRefByPtrAndHash(dict *d, const void *oldptr, uint64_t hash);//使用指针+hash值去查找元素



5.6　本章小结

字典的概念;

Redis数据库底层是如何存储数据。

请思考，在5.2.1节中介绍字典的基本实现中为什么Hash表数组中存放的是每个dictEntry的指针地址，而不是直接把dictEntry嵌入到Hash表数组中去？
