问题记录01：一种STM32烧录问题解决方法

芯片平台：正点原子精英版（STM32F103ZET6）

参考教程：野火

使用IDE：Keil uVision5



问题描述：

在一次程序烧录中，程序没有像预料的那样在板子上正常运行，而是没有任何反应。

程序的内容是点亮板子上的一个LED灯。



排查阶段：

首先检查代码问题，由于编译通过，排除语法问题。

那么检查时钟，引脚配置是否有误？检查过后发现没有。

目前基本排除软件问题。

其次检查硬件问题，将正点原子的原版程序烧录进去之后，正常运行，因此排除硬件问题。

在排查问题的过程中，我忽视了Keil软件的设置问题。

于是，我开始按照教程一步步的调试，最后终于找出问题所在：

软件设置的晶振和板子上的晶振不一致。



解决问题的步骤：

首先，我们得知道板子上的晶振为多少？

精英板的外部晶振为8Mhz。

然后，开始软件的设置。

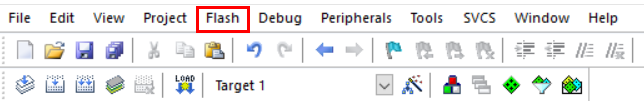

1、进入Flash选项



 2、进入Configuration Flash Tools

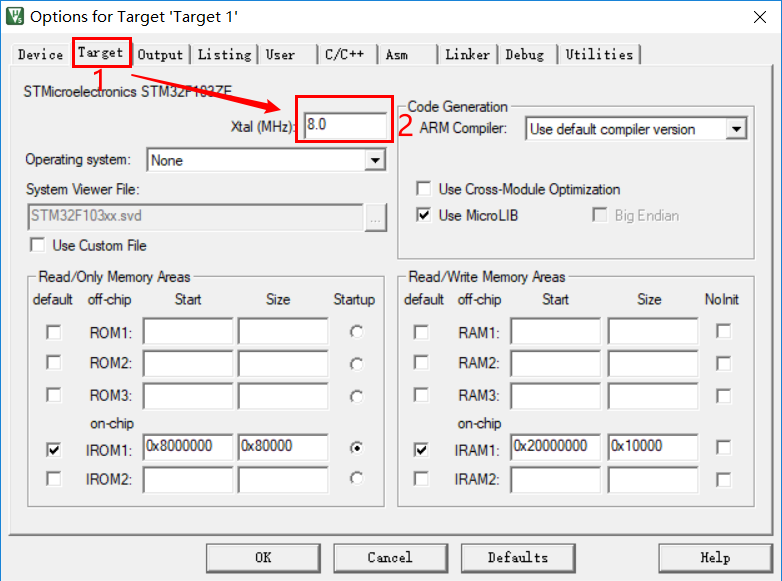

3、进入Target并在晶振（Xtal）中填入板子外部晶振参数。



 随后，问题解决。
