Multisim的使用-示波器的使用

先在b站找了工科男孙老师的视频看

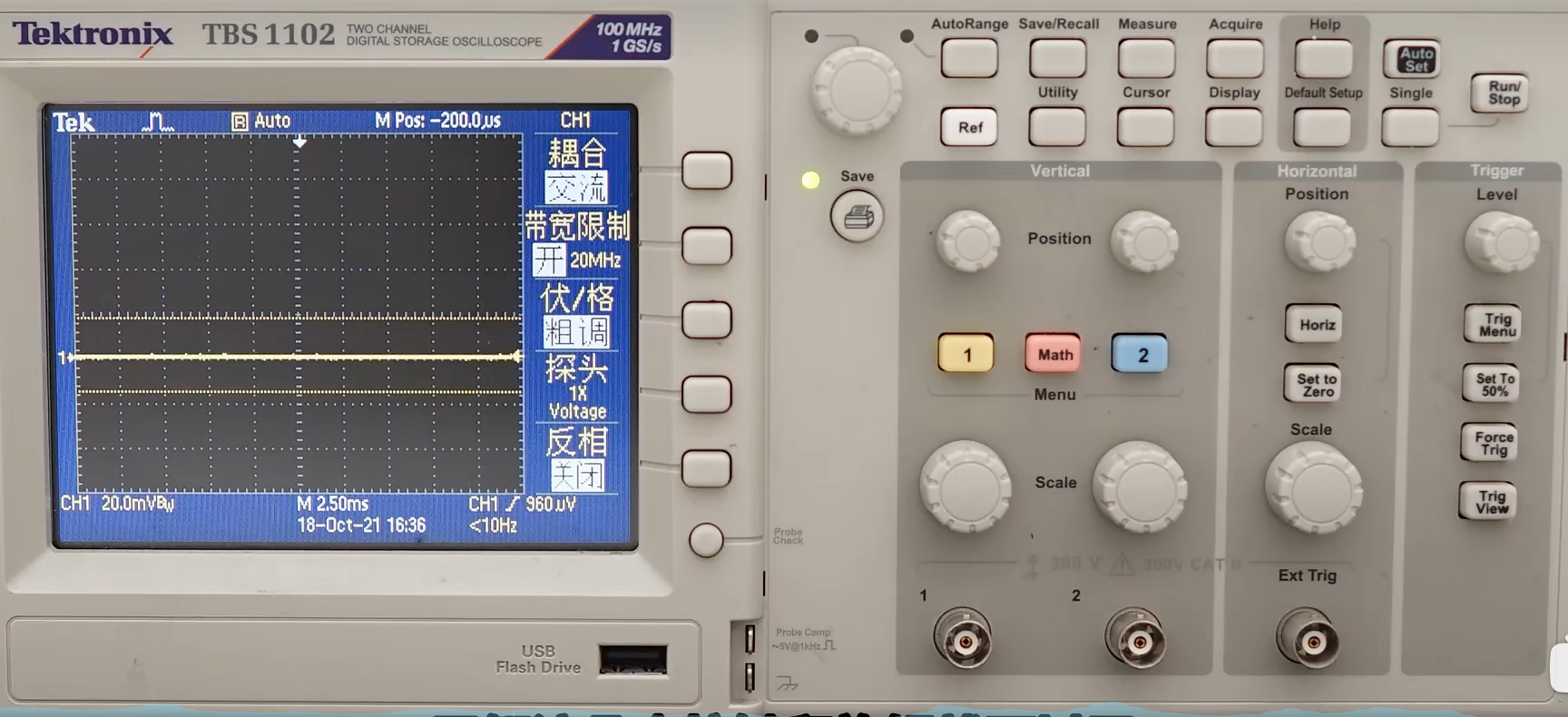

了解到了新手足够入门的常用案件（以入门级示波器tektronix为教学）







 从左上到右边，分别为：上下移动，幅度变大变小，左移右移，周期变短变长

了解一下示波器的原理：示波器是逐帧截取的波形，将全部放在一起逐帧播放将呈现动态的，所以应当告诉如何截取波形

而single，level，和trig menu就是用来截取波形用的

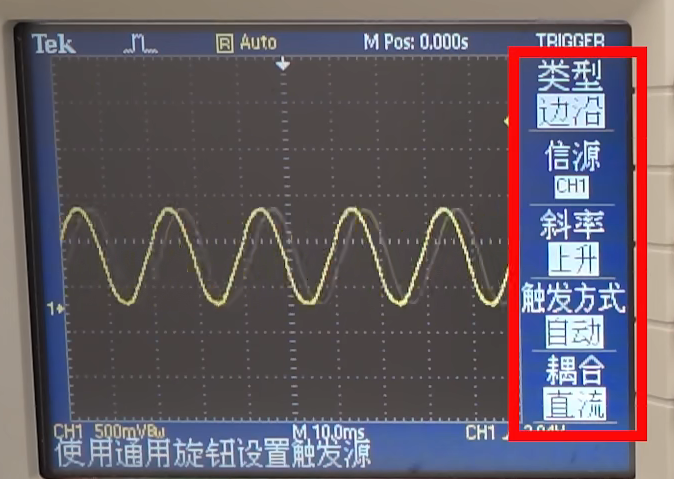

按menu会出现菜单

将level旋转到幅度的区域内即可静止

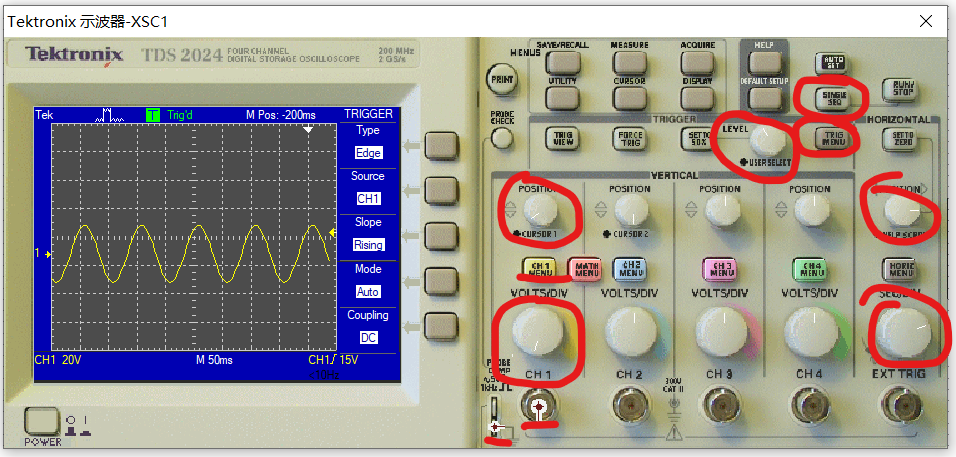

与软件对应



 single用于捕捉波形

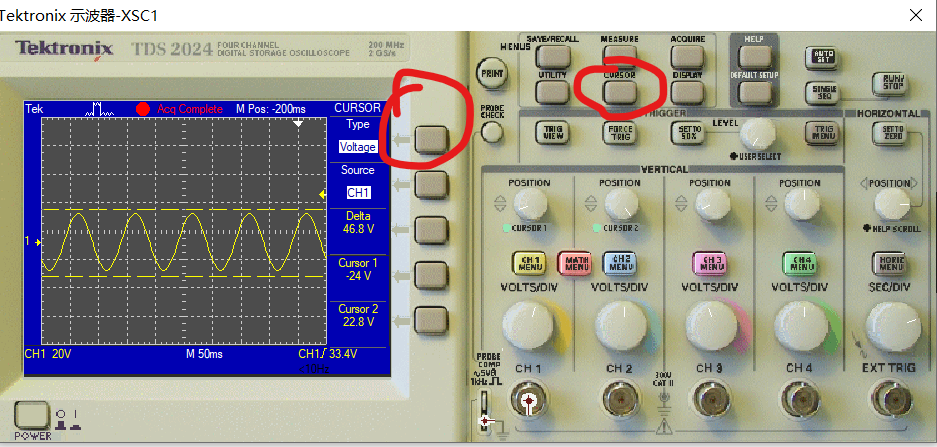

 cursor用来捕捉波形可以限制幅度和时间域

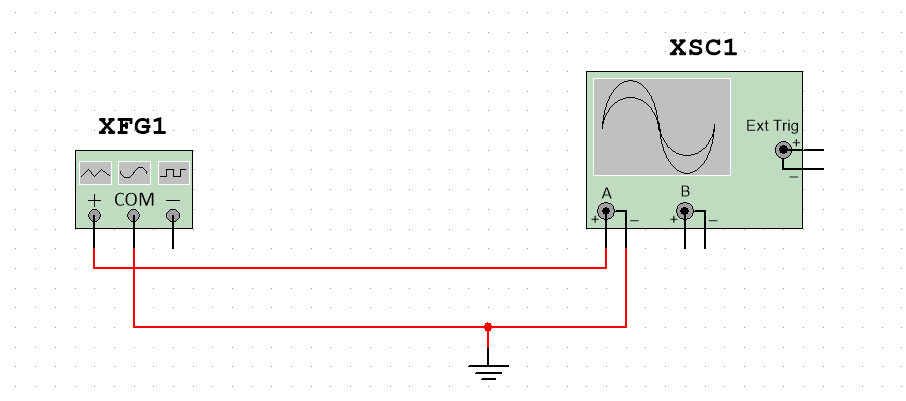

接下来说一下multisim里面接线和函数发生器如何接线的问题

Multisim中函数发生器的三个端子，“+”和“-”输出是幅度相同但极性相反的信号（都是相对于“COM”的），即“+”端输出波形是正半周时，“-”端输出则是负半周。若信号由“+”（或“-”）和“COM”两端引出，信号幅度就是设置的峰值Vp值；若信号由“+”和“-”两端引出，信号幅度就是设置的峰值Vp值的两倍。



 中间的com为公共端

multisim中，函数发生器与待测设备连接时要注意以下情况：函数发生器有三个连接端子，+连接端、-连接端，中间为Common端子。当使用+和Common端子时，输出信号为正极性信号；当使用-和Common端子时，输出信号为负极性信号；当使用+和-端子时输出信号等于信号发生器的有效值的两倍。
