1. 前言​

大家好，欢迎来到 Coding 茶水间！

今天要和大家分享的项目是“基于 YOLO 算法的输电电力设备检测系统”，它面向输电线路场景，能够自动识别与定位线路中的各类电力设施。随着电网巡检智能化需求的不断提升，传统人工目视巡检效率低、漏检率高的问题日益凸显，亟需借助计算机视觉手段实现自动化、批量化检测。本项目针对输电线路巡检痛点，构建了覆盖图片、视频、摄像头实时流等多载体的检测平台，支持加载单张或多张图片、本地视频及在线摄像头数据，并可灵活切换 YOLO 系列模型进行检测；检测结果不仅能以可视化标注叠加在原图上，还能实时展示置信度、交并比、耗时等关键指标，并提供语音播报、类别统计与过滤、检测结果导出等功能，兼顾可视化交互与非界面脚本调用两种使用模式。同时，系统配套登录与个人中心模块，实现了基础的用户管理与信息安全保障，并封装了模型训练脚本，支持对 YOLOv5/v8/v11/v12 等模型在自建数据集上的训练与评估，形成从数据准备、模型训练、部署应用到结果分析的一整套闭环流程。在接下来的内容中，我们将结合主界面布局与功能演示，带大家完整了解这套系统的技术实现与应用价值，帮助大家在类似工业检测场景中快速复用与拓展相关能力。

2. 项目演示

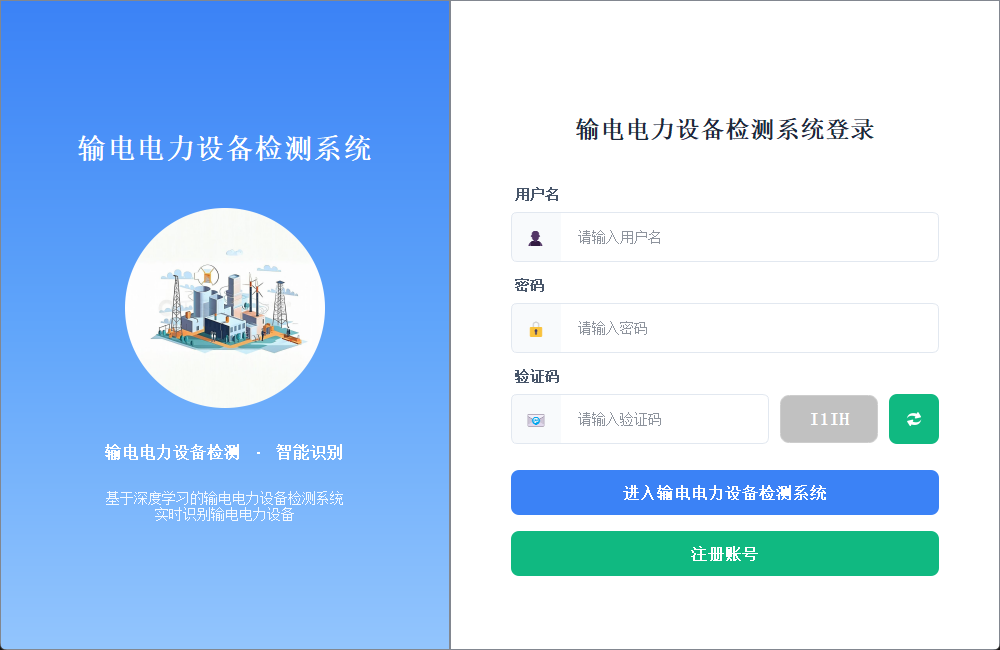

2.1 用户登录界面

登录界面布局简洁清晰，左侧展示系统主题，用户需输入用户名、密码及验证码完成身份验证后登录系统。

2.2 新用户注册

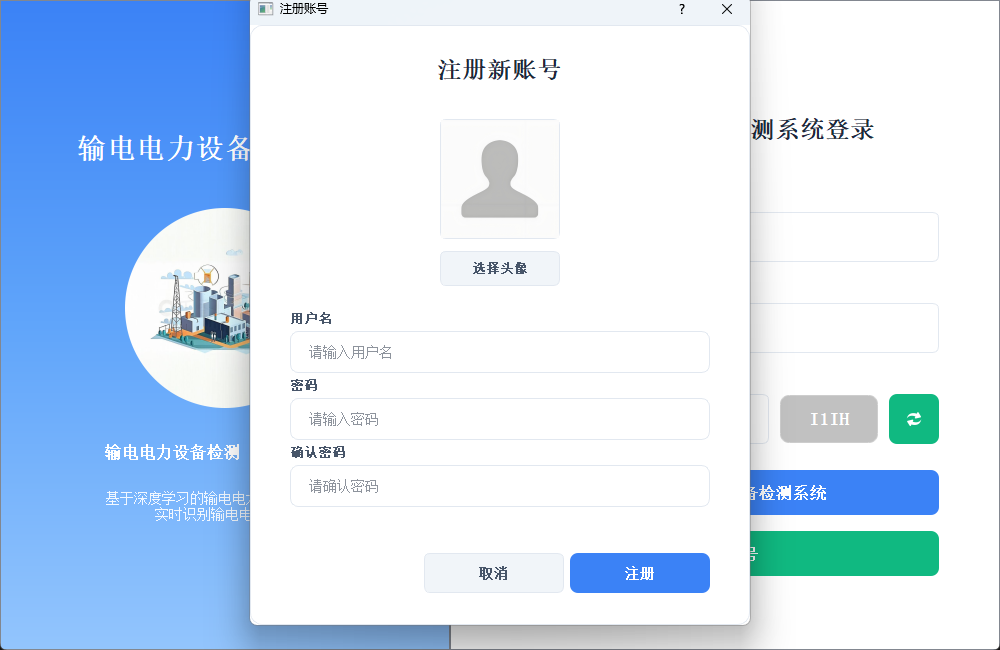

注册时可自定义用户名与密码，支持上传个人头像；如未上传，系统将自动使用默认头像完成账号创建。

2.3 主界面布局

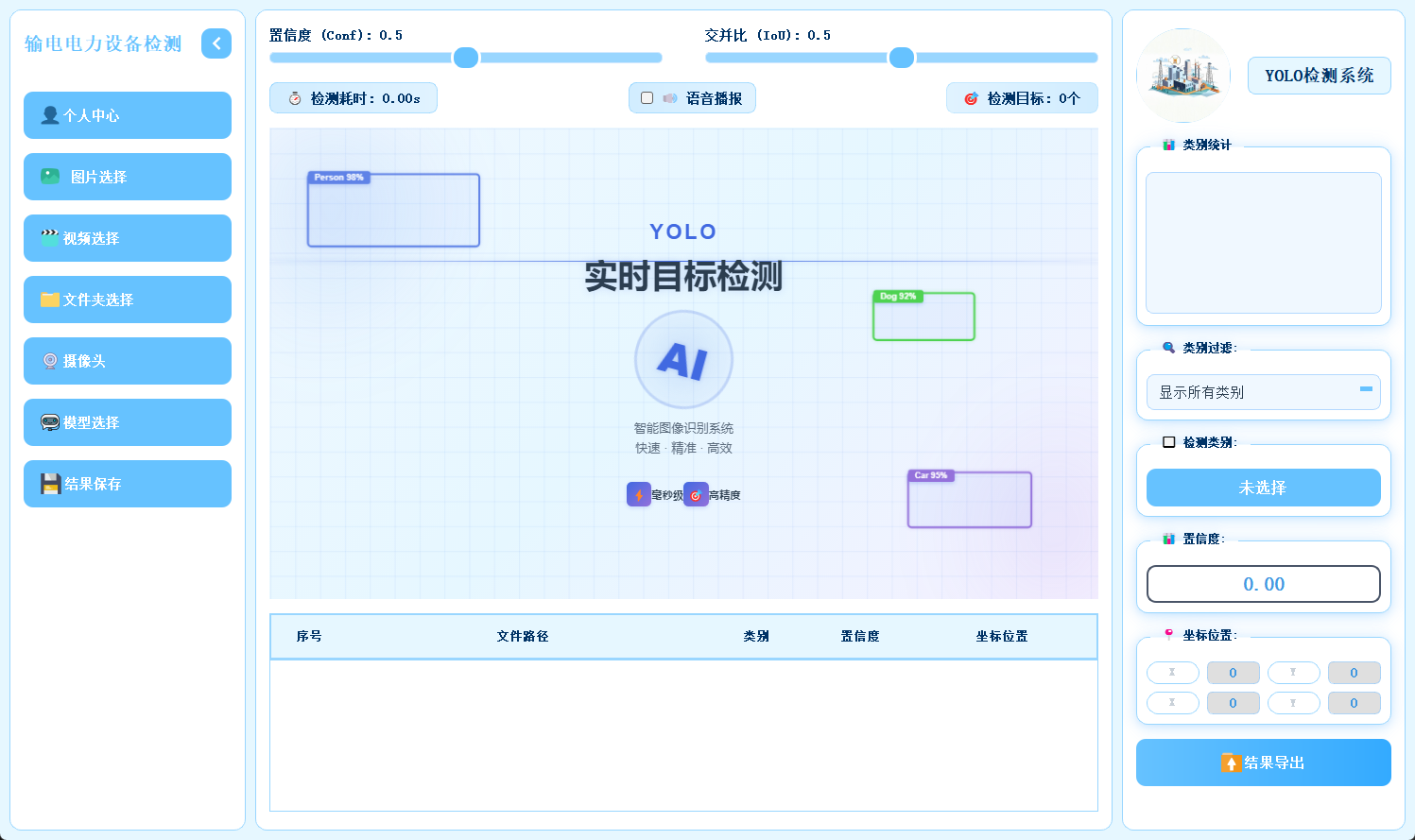

主界面采用三栏结构，左侧为功能操作区，中间用于展示检测画面，右侧呈现目标详细信息，布局合理，交互流畅。

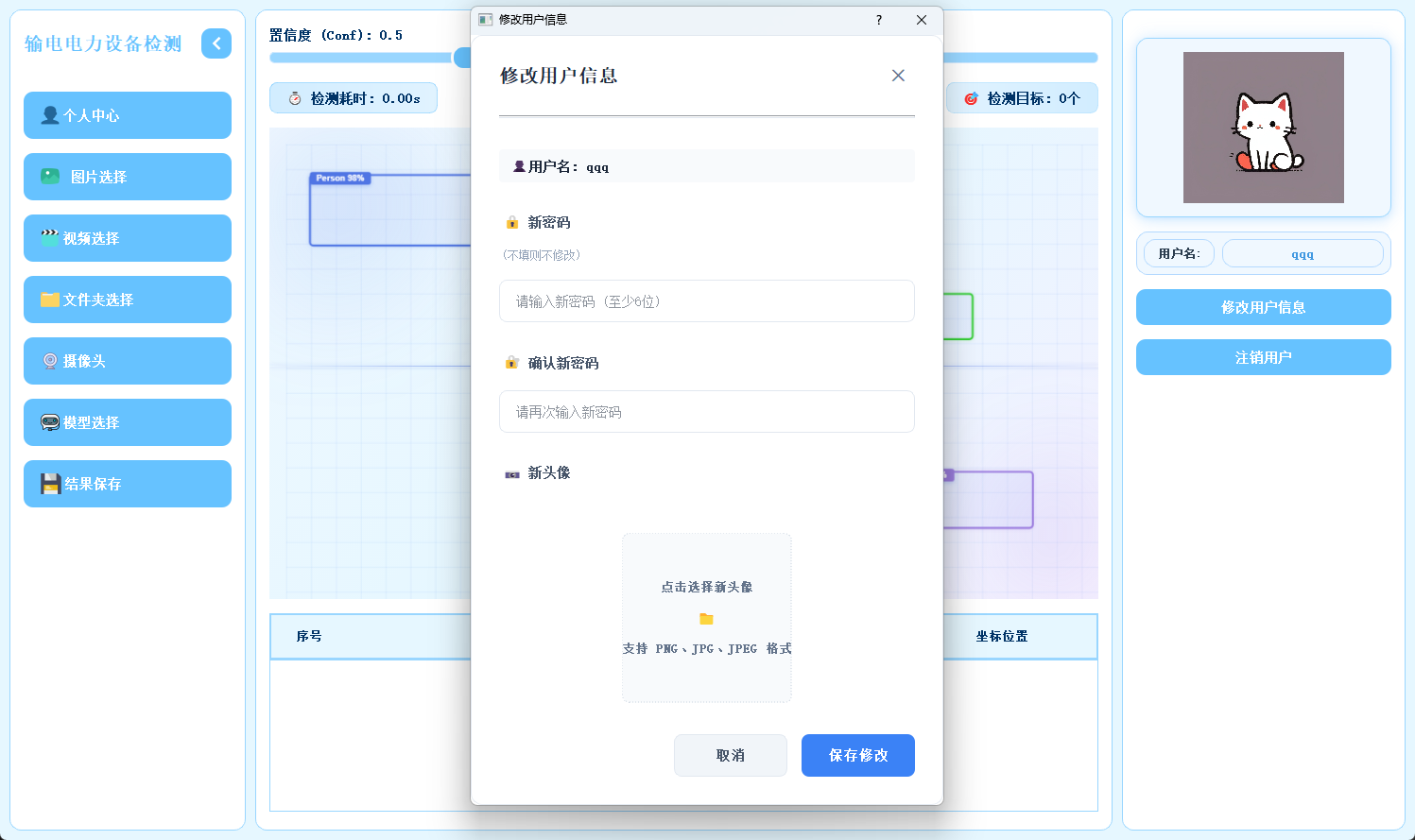

2.4 个人信息管理

用户可在此模块中修改密码或更换头像，个人信息支持随时更新与保存。

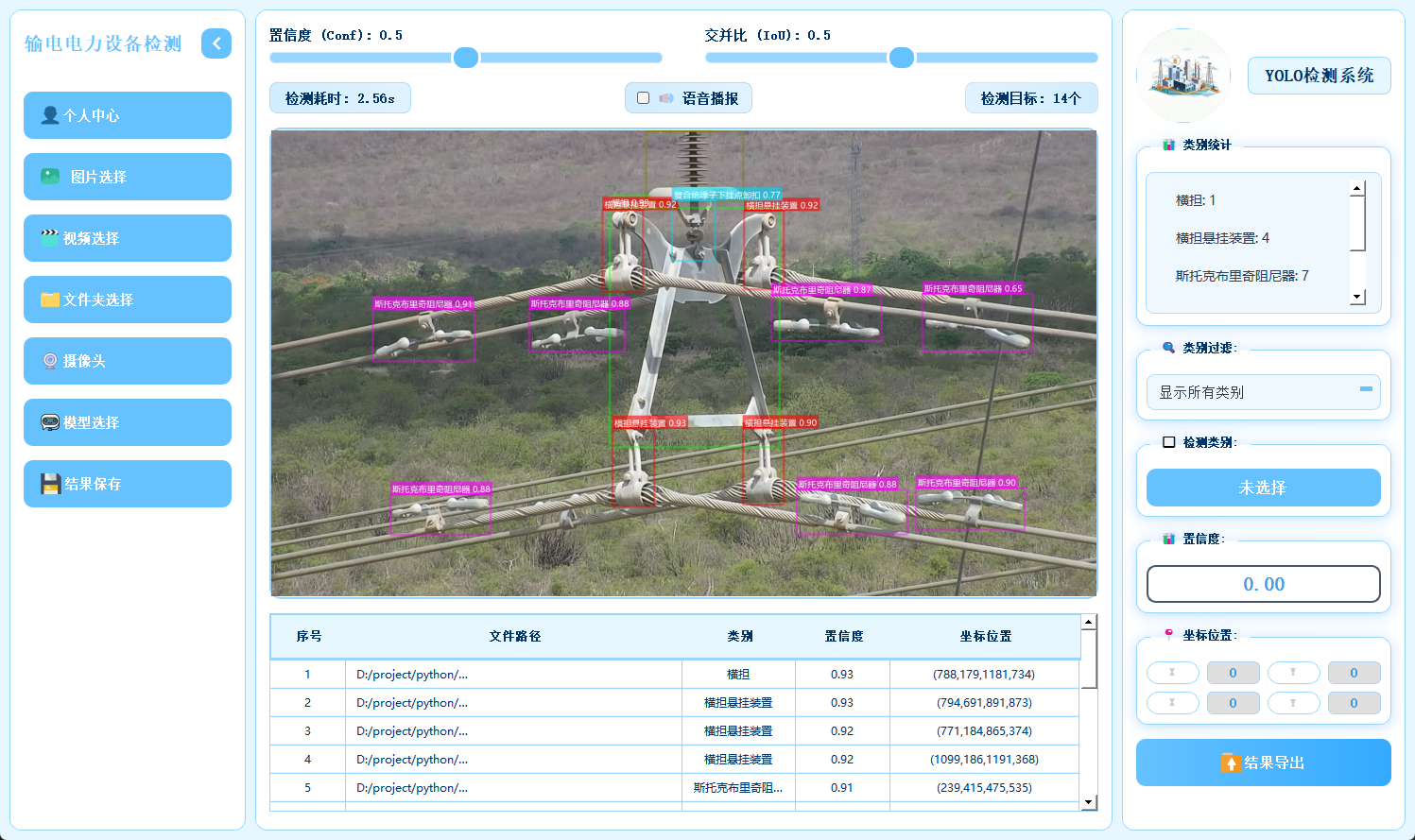

2.5 多模态检测展示

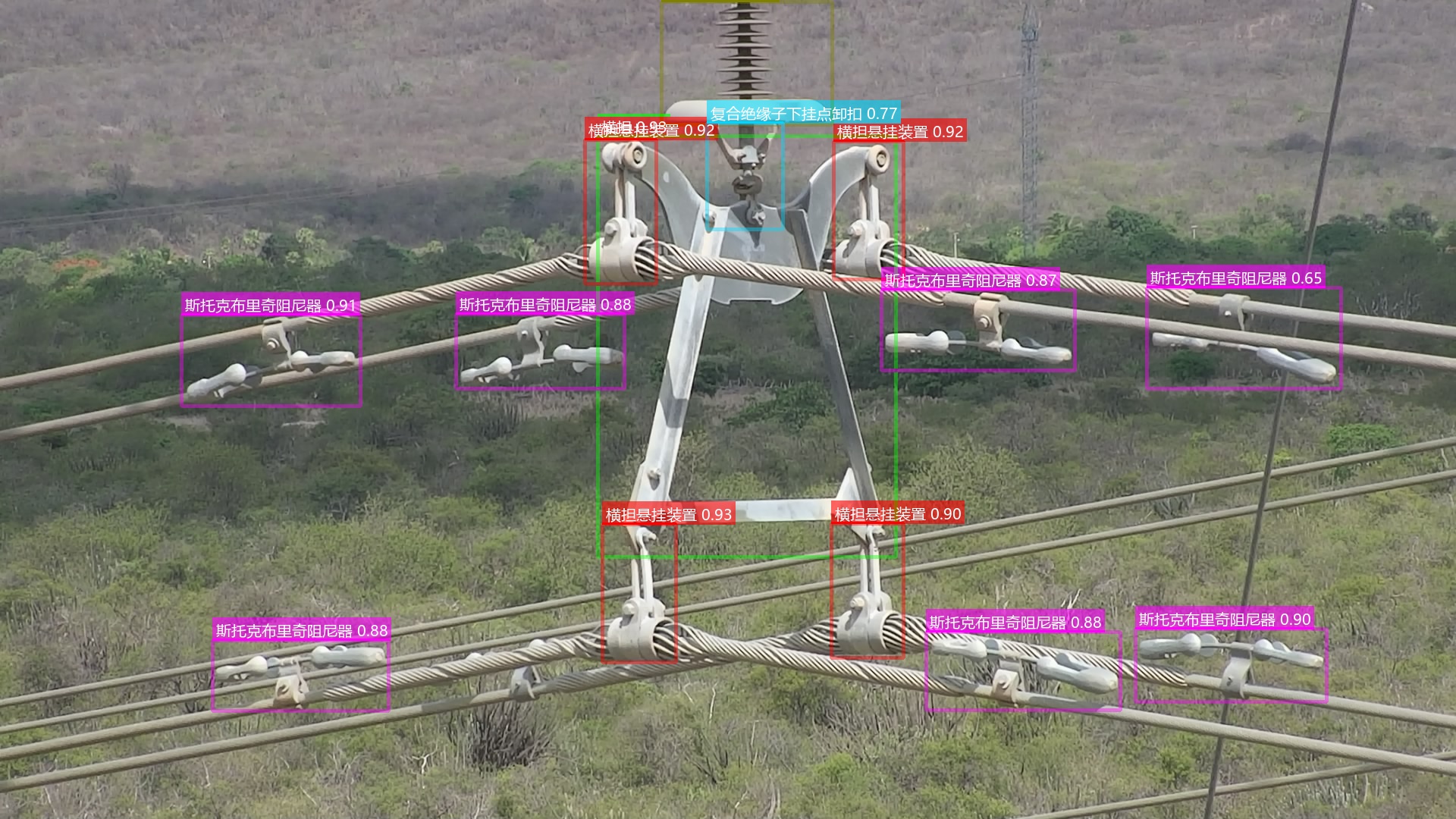

系统支持图片、视频及摄像头实时画面的目标检测。识别结果将在画面中标注显示，并且带有语音播报提醒，并在下方列表中逐项列出。点击具体目标可查看其类别、置信度及位置坐标等详细信息。

2.6 检测结果保存

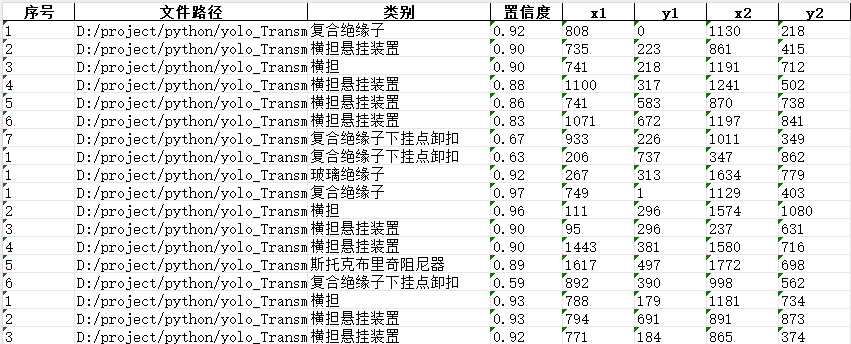

可以将检测后的图片、视频进行保存，生成新的图片和视频，新生成的图片和视频中会带有检测结果的标注信息，并且还可以将所有检测结果的数据信息保存到excel中进行，方便查看检测结果。

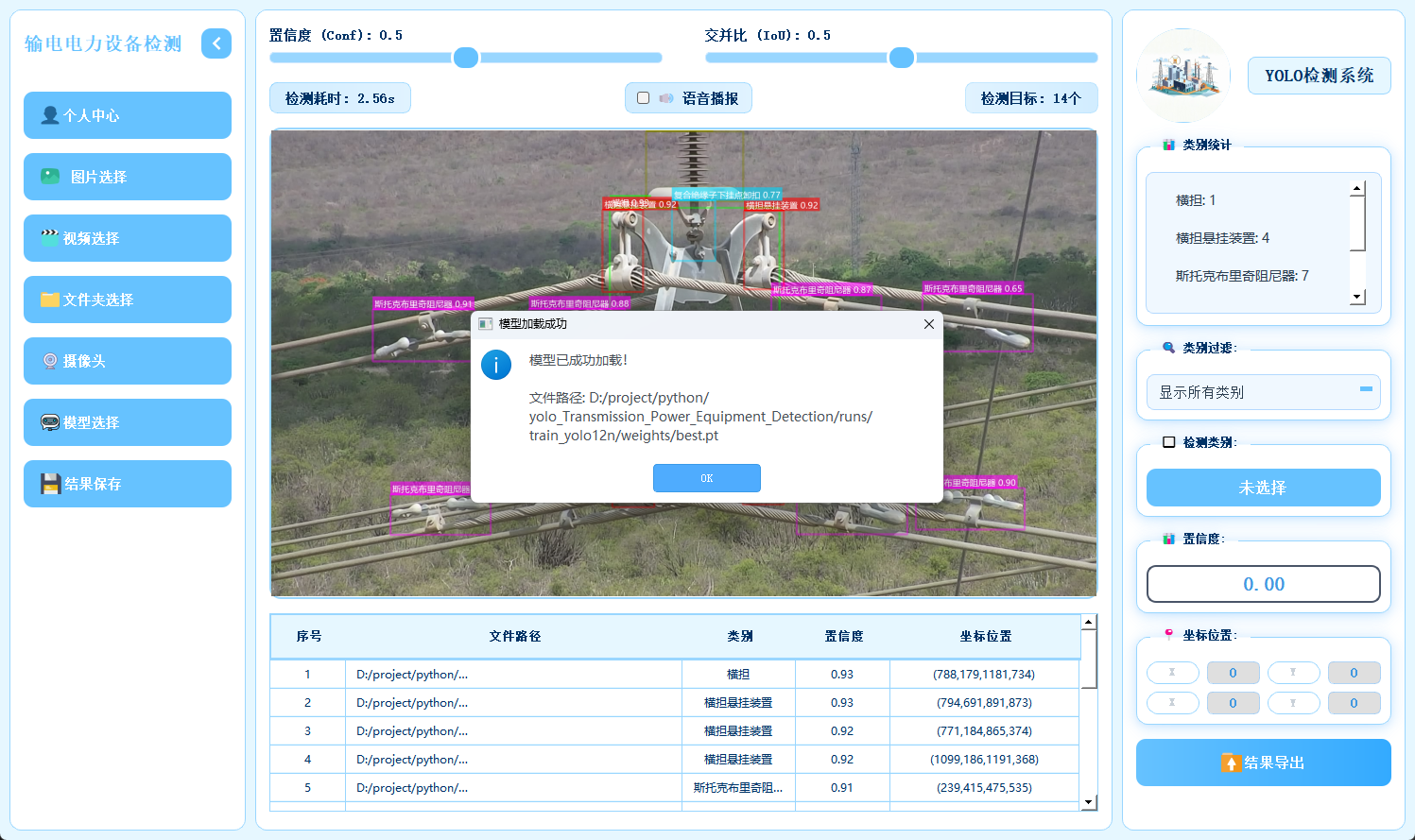

2.7 多模型切换

系统内置多种已训练模型，用户可根据实际需求灵活切换，以适应不同检测场景或对比识别效果。

3.模型训练核心代码

本脚本是YOLO模型批量训练工具，可自动修正数据集路径为绝对路径，从pretrained文件夹加载预训练模型，按设定参数（100轮/640尺寸/批次8）一键批量训练YOLOv5nu/v8n/v11n/v12n模型。

# -*- coding: utf-8 -*-
"""
该脚本用于执行YOLO模型的训练。

它会自动处理以下任务：
1. 动态修改数据集配置文件 (data.yaml)，将相对路径更新为绝对路径，以确保训练时能正确找到数据。
2. 从 'pretrained' 文件夹加载指定的预训练模型。
3. 使用预设的参数（如epochs, imgsz, batch）启动训练过程。

要开始训练，只需直接运行此脚本。
"""
import os
import yaml
from pathlib import Path
from ultralytics import YOLO

def main():
    """
    主训练函数。

    该函数负责执行YOLO模型的训练流程，包括：
    1. 配置预训练模型。
    2. 动态修改数据集的YAML配置文件，确保路径为绝对路径。
    3. 加载预训练模型。
    4. 使用指定参数开始训练。
    """
    # --- 1. 配置模型和路径 ---

    # 要训练的模型列表
    models_to_train = [
        {'name': 'yolov5nu.pt', 'train_name': 'train_yolov5nu'},
        {'name': 'yolov8n.pt', 'train_name': 'train_yolov8n'},
        {'name': 'yolo11n.pt', 'train_name': 'train_yolo11n'},
        {'name': 'yolo12n.pt', 'train_name': 'train_yolo12n'}
    ]

    # 获取当前工作目录的绝对路径，以避免相对路径带来的问题
    current_dir = os.path.abspath(os.getcwd())

    # --- 2. 动态配置数据集YAML文件 ---

    # 构建数据集yaml文件的绝对路径
    data_yaml_path = os.path.join(current_dir, 'train_data', 'data.yaml')

    # 读取原始yaml文件内容
    with open(data_yaml_path, 'r', encoding='utf-8') as f:
        data_config = yaml.safe_load(f)

    # 将yaml文件中的 'path' 字段修改为数据集目录的绝对路径
    # 这是为了确保ultralytics库能正确定位到训练、验证和测试集
    data_config['path'] = os.path.join(current_dir, 'train_data')

    # 将修改后的配置写回yaml文件
    with open(data_yaml_path, 'w', encoding='utf-8') as f:
        yaml.dump(data_config, f, default_flow_style=False, allow_unicode=True)

    # --- 3. 循环训练每个模型 ---

    for model_info in models_to_train:
        model_name = model_info['name']
        train_name = model_info['train_name']

        print(f"\n{'='*60}")
        print(f"开始训练模型: {model_name}")
        print(f"训练名称: {train_name}")
        print(f"{'='*60}")

        # 构建预训练模型的完整路径
        pretrained_model_path = os.path.join(current_dir, 'pretrained', model_name)
        if not os.path.exists(pretrained_model_path):
            print(f"警告: 预训练模型文件不存在: {pretrained_model_path}")
            print(f"跳过模型 {model_name} 的训练")
            continue

        try:
            # 加载指定的预训练模型
            model = YOLO(pretrained_model_path)

            # --- 4. 开始训练 ---

            print(f"开始训练 {model_name}...")
            # 调用train方法开始训练
            model.train(
                data=data_yaml_path,  # 数据集配置文件
                epochs=100,           # 训练轮次
                imgsz=640,            # 输入图像尺寸
                batch=8,             # 每批次的图像数量
                name=train_name,      # 模型名称
            )

            print(f"{model_name} 训练完成！")

        except Exception as e:
            print(f"训练 {model_name} 时出现错误: {str(e)}")
            print(f"跳过模型 {model_name}，继续训练下一个模型")
            continue

    print(f"\n{'='*60}")
    print("所有模型训练完成！")
    print(f"{'='*60}")

if __name__ == "__main__":
    # 当该脚本被直接执行时，调用main函数
    main()

4. 技术栈

• 语言：Python 3.10

• 前端界面：PyQt5

• 数据库：SQLite（存储用户信息）

• 模型：YOLOv5、YOLOv8、YOLOv11、YOLOv12

5. YOLO模型对比与识别效果解析

5.1 YOLOv5/YOLOv8/YOLOv11/YOLOv12模型对比

基于Ultralytics官方COCO数据集训练结果：

模型	尺寸(像素)	mAPval 50-95	速度(CPU ONNX/毫秒)	参数(M)	FLOPs(B)
YOLO12n	640	40.6	-	2.6	6.5
YOLO11n	640	39.5	56.1 ± 0.8	2.6	6.5
YOLOv8n	640	37.3	80.4	3.2	8.7
YOLOv5nu	640	34.3	73.6	2.6	7.7

关键结论：

1. 精度最高：YOLO12n（mAP 40.6%），显著领先其他模型（较YOLOv5nu高约6.3个百分点）；

2. 速度最优：YOLO11n（CPU推理56.1ms），比YOLOv8n快42%，适合实时轻量部署；

3. 效率均衡：YOLO12n/YOLO11n/YOLOv8n/YOLOv5nu参数量均为2.6M，FLOPs较低（YOLO12n/11n仅6.5B）；YOLOv8n参数量（3.2M）与计算量（8.7B）最高，但精度优势不明显。

综合推荐：

• 追求高精度：优先选YOLO12n（精度与效率兼顾）；

• 需高速低耗：选YOLO11n（速度最快且精度接近YOLO12n）；

• YOLOv5nu/YOLOv8n因性能劣势，无特殊需求时不建议首选。

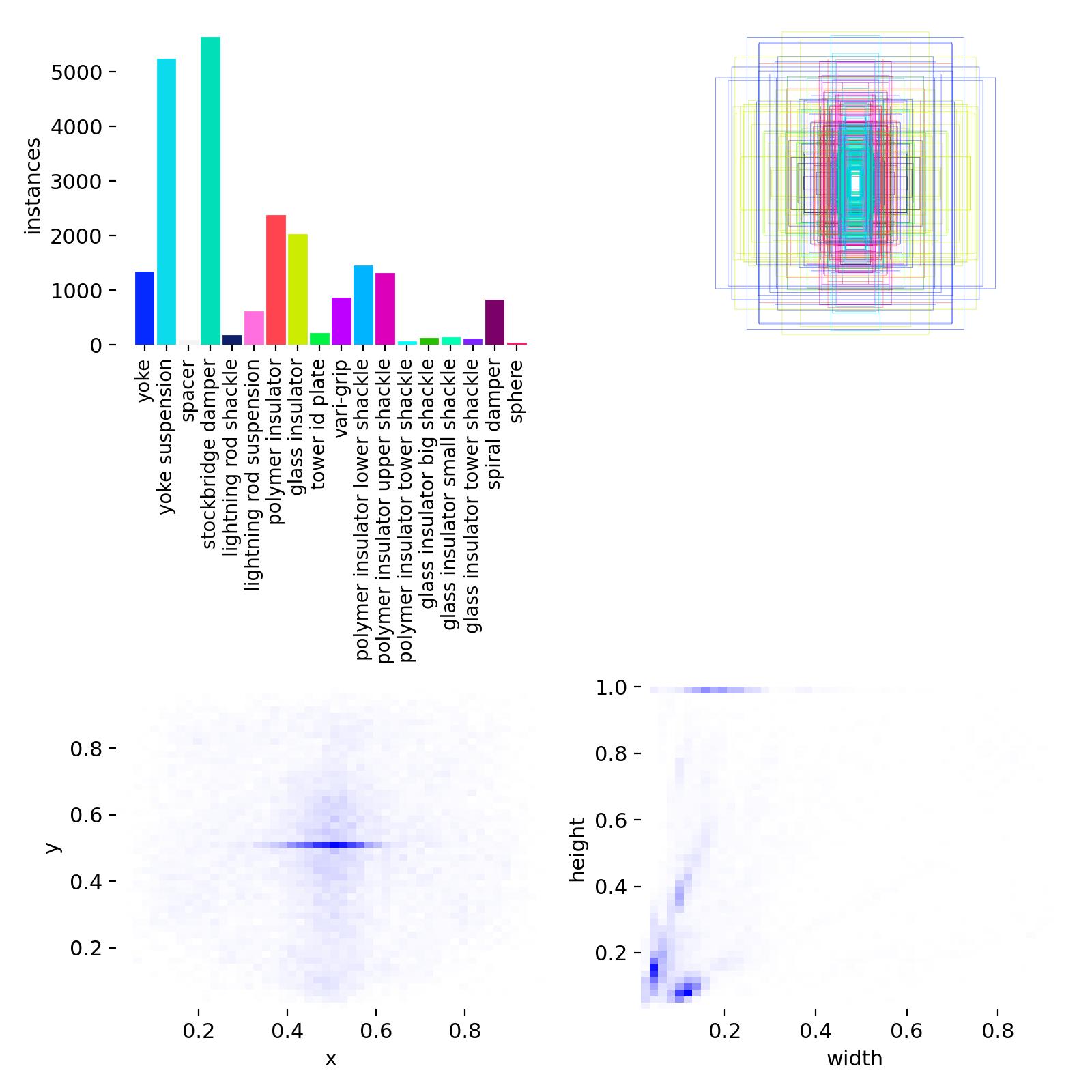

5.2 数据集分析

数据集中训练集和验证集一共11000张图片，数据集目标类别18种：横担，横担悬挂装置，间隔棒，斯托克布里奇阻尼器，避雷针卸扣，避雷针悬挂装置，复合绝缘子，玻璃绝缘子，杆塔标识牌，可变式线夹，复合绝缘子下挂点卸扣，复合绝缘子上挂点卸扣，复合绝缘子杆塔侧卸扣，玻璃绝缘子大号卸扣，玻璃绝缘子小号卸扣，玻璃绝缘子杆塔侧卸扣，螺旋阻尼器，均压球，数据集配置代码如下：

# YOLO数据集配置文件
path: labels  # 数据集根目录
train: train/images  # 训练集图像路径
val: valid/images      # 验证集图像路径
path: data


# 类别数量
nc: 18

# 类别名称
names: ['yoke', 'yoke suspension', 'spacer', 'stockbridge damper', 'lightning rod shackle', 'lightning rod suspension', 'polymer insulator', 'glass insulator', 'tower id plate', 'vari-grip', 'polymer insulator lower shackle', 'polymer insulator upper shackle', 'polymer insulator tower shackle', 'glass insulator big shackle', 'glass insulator small shackle', 'glass insulator tower shackle', 'spiral damper', 'sphere']

上面的图片就是部分样本集训练中经过数据增强后的效果标注。

5.3 训练结果

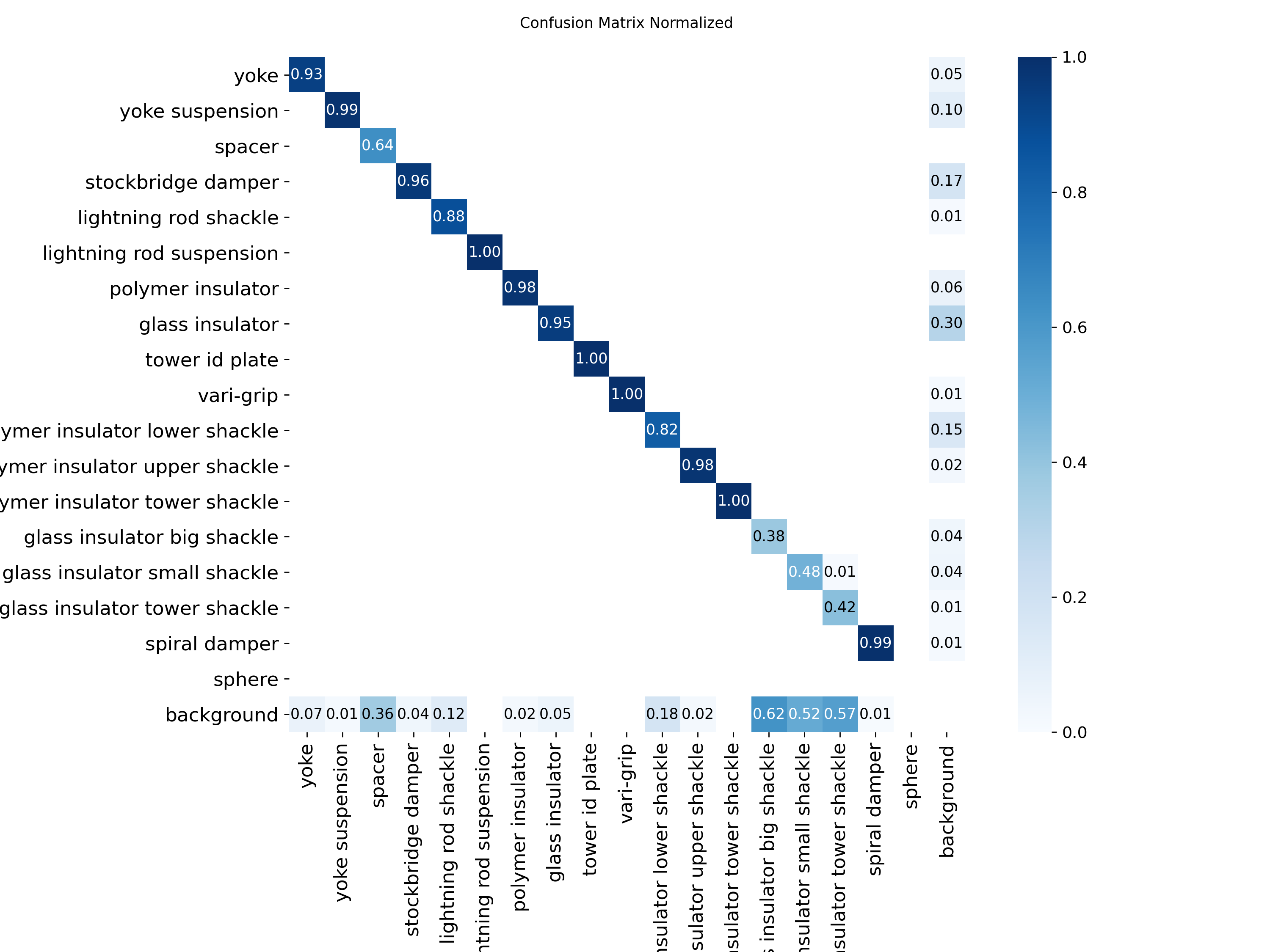

混淆矩阵显示中识别精准度显示是一条对角线，方块颜色越深代表对应的类别识别的精准度越高。

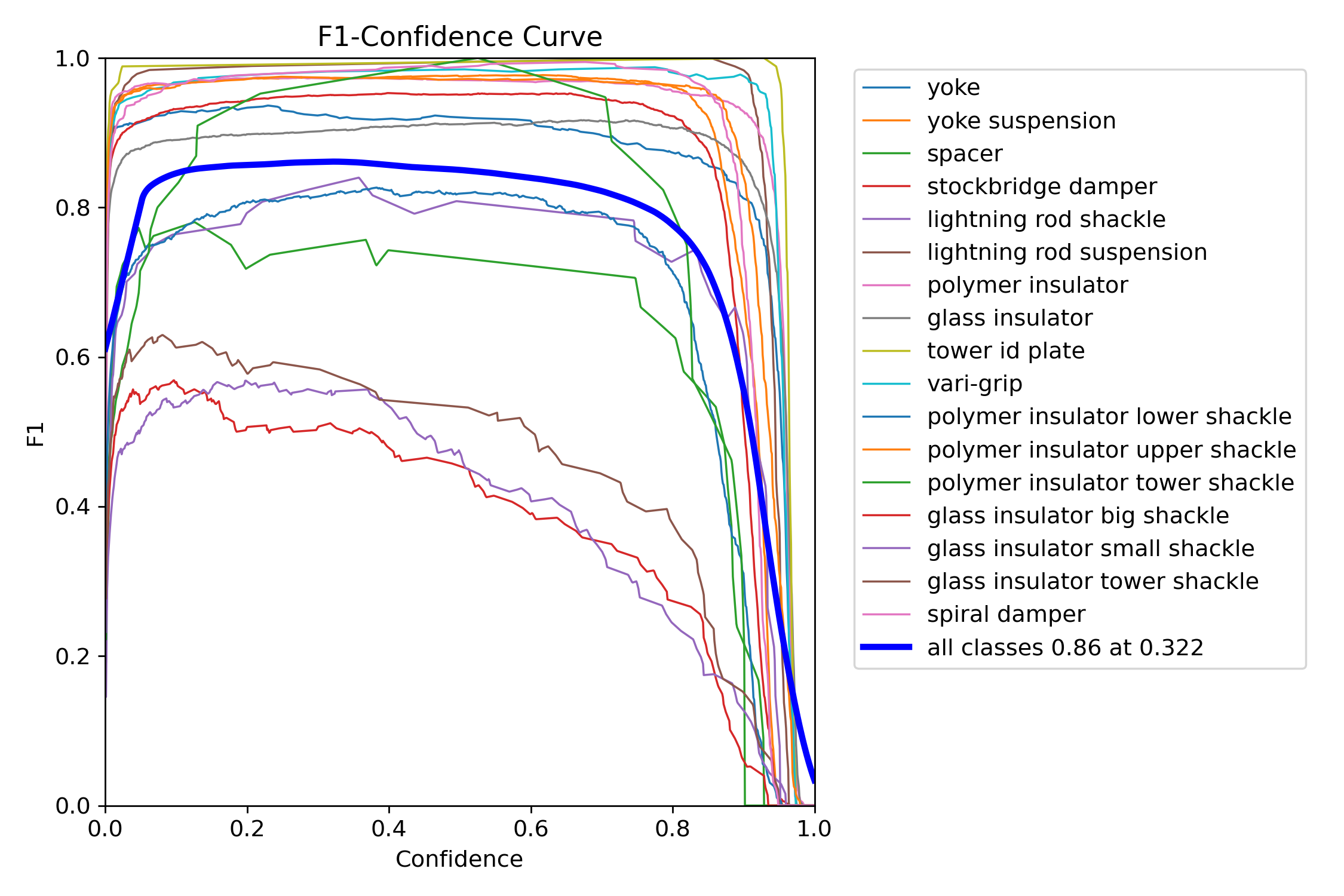

F1指数（F1 Score）是统计学和机器学习中用于评估分类模型性能的核心指标，综合了模型的精确率（Precision）和召回率（Recall），通过调和平均数平衡两者的表现。

当置信度为0.322时，所有类别的综合F1值达到了0.86（蓝色曲线）。

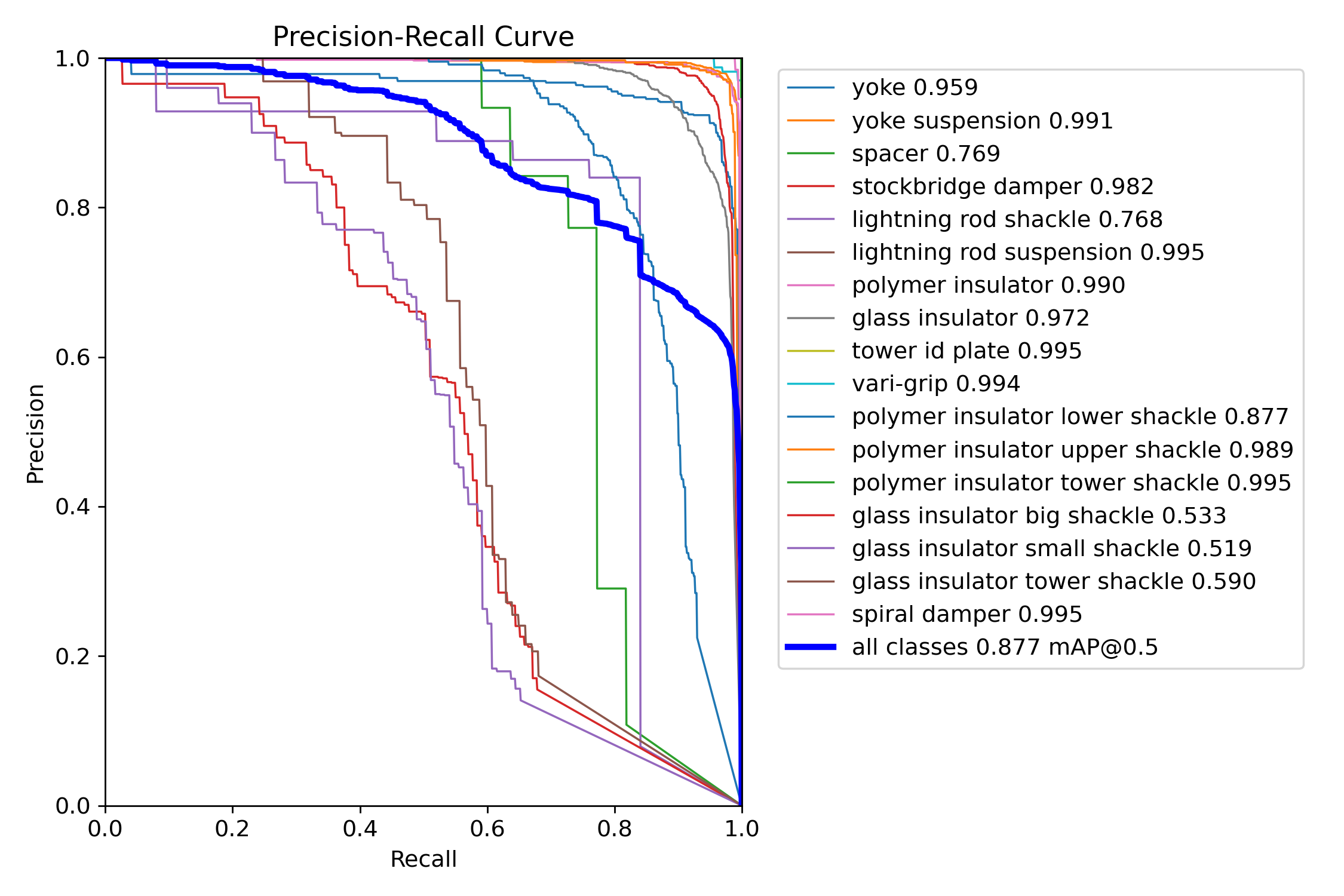

mAP@0.5：是目标检测任务中常用的评估指标，表示在交并比（IoU）阈值为0.5时计算的平均精度均值（mAP）。其核心含义是：只有当预测框与真实框的重叠面积（IoU）≥50%时，才认为检测结果正确。

图中可以看到综合mAP@0.5达到了0.877（88.7%），准确率非常高。

6. 源码获取方式
