——coder0xe
项目 内容
这个作业属于哪个课程 2025春季软件工程(罗杰、任健)
这个作业的要求在哪里 [I.2]个人作业：软件案例分析
我在这个课程的目标是 在PSP中精进个人代码技术，在TSP中提高团队合作凝聚力
这个作业在哪个具体方面帮助我实现目标 分析市场上的软件案例，全面地了解软件工程的原理在好/坏软件上的作用

0. 选题介绍

​ 本次作业选择开源项目进行分析，我选择面向C/C++/C#/Swift的一款调试工具LLDB进行分析。LLDB全称Lowel-Level Debugger, 是苹果公司开发的一款开源、高性能的源代码级调试器，作为Clang和LLVM项目的一部分，LLDB为提供了丰富的功能和灵活的接口，使得开发者能够有效地定位和修复代码中的bug。与之类似的调试工具还有gdb等经典的调试工具，我选择gdb进行比较分析。

参考材料：

1. 调研、评测

1.1 软件评测

1.1.1 软件使用

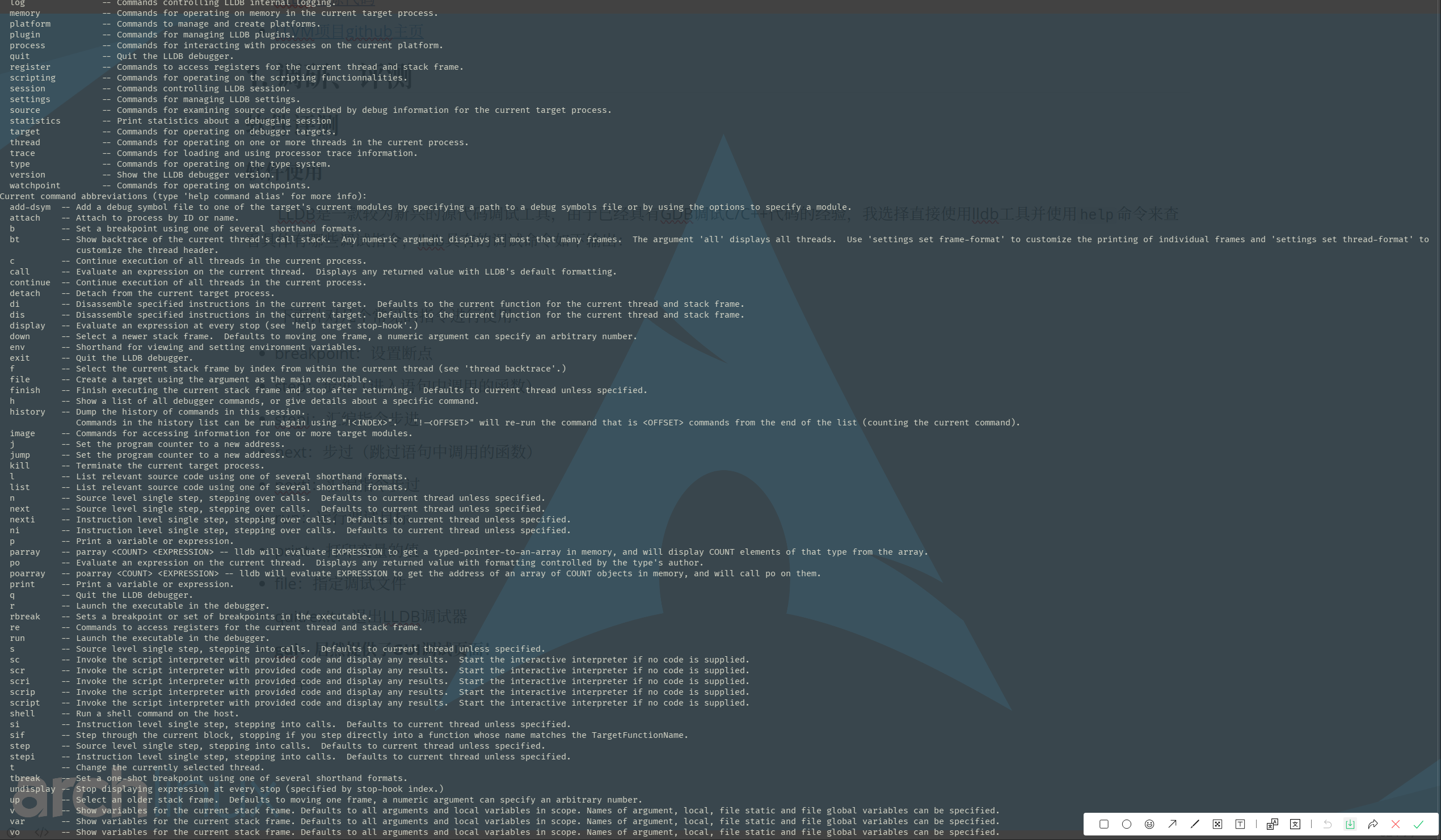

​ LLDB是一款较为新兴的源代码调试工具，由于已经具有GDB调试C/C++代码的经验，我选择直接使用lldb工具并使用help命令来查看具体有哪些调试指令，lldb具有的调试命令如下输出：

​ 下面针对几个常见的指令进行使用：

  • breakpoint：设置断点
  • step：步进（进入语句中调用的函数）
  • stepi：汇编指令步进
  • next：步过（跳过语句中调用的函数）
  • nexti：汇编指令步过
  • run：运行调试目标
  • print：打印变量的值
  • file：指定调试文件
  • quit/exit：退出LLDB调试器
  • gui：居然提供了GUI调试页面！

​ 我编写了一个简单的但又不失复杂性的CPP程序来实践调试流程，内容是首先创建一棵7个节点的满二叉树，而后进行层序遍历，输出每一层的结果，其中使用了new等内存分配关键字，可以作为调试过程中查看内存分配的目标：

#include <iostream>
#include <queue>
#include <vector>
using namespace std;

typedef struct Tnode {
  int data;
  struct Tnode *left, *right;
} Tnode, *Tree;

void InitTree(Tree &T) {
  T = new Tnode{1, nullptr, nullptr};
  Tnode *left = new Tnode{2, nullptr, nullptr};
  Tnode *right = new Tnode{3, nullptr, nullptr};
  T->left = left;
  T->right = right;
  left = new Tnode{4, nullptr, nullptr};
  right = new Tnode{5, nullptr, nullptr};
  T->left->left = left;
  T->left->right = right;
  left = new Tnode{6, nullptr, nullptr};
  right = new Tnode{7, nullptr, nullptr};
  T->right->left = left;
  T->right->right = right;
}

vector<vector<int>> LevelOrder(const Tree T) {
  if (!T)
    return vector<vector<int>>{};
  vector<vector<int>> res;
  queue<Tnode *> q;
  q.push(T);
  while (!q.empty()) {
    int size = q.size();
    vector<int> row;
    while (size--) {
      Tnode *node = q.front();
      q.pop();
      row.push_back(node->data);
      if (node->left)
        q.push(node->left);
      if (node->right)
        q.push(node->right);
    }
    res.push_back(row);
  }
  return res;
}

int main() {
  Tree T = nullptr;
  InitTree(T);
  vector<vector<int>> res = LevelOrder(T);
  for (int i = 0; i < res.size(); i++) {
    cout << "Row " << i + 1 << ": ";
    for (int j = 0; j < res[i].size(); j++) {
      cout << res[i][j] << " ,";
    }
    cout << endl;
  }
  return 0;
}

  • 编译指令：

    clang++ -g test.cpp -o test.out

  • 调试过程：

    1. lldb: 进入调试

    2. file test.out：选择调试文件

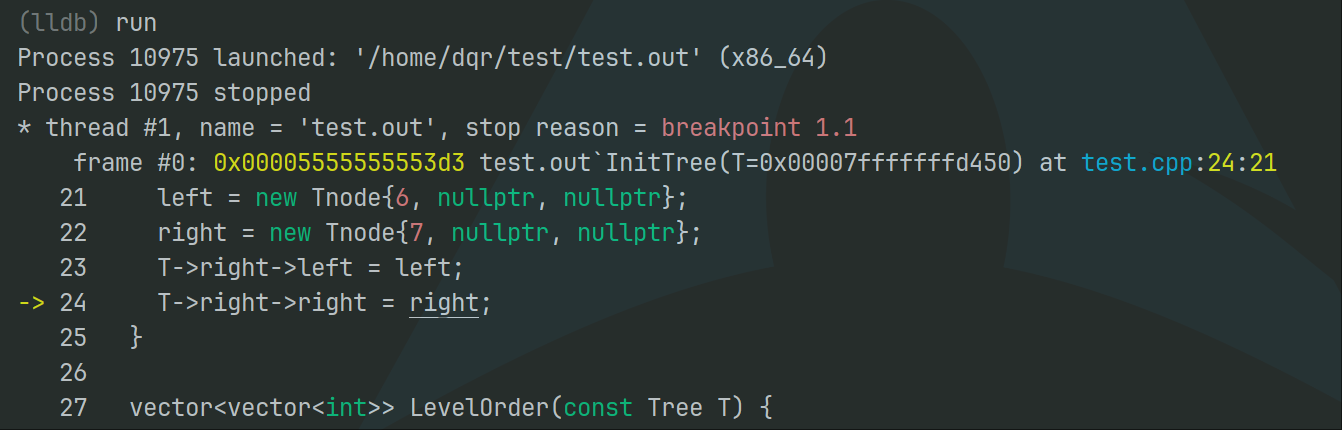

    3. 首先在InitTree函数尾部打断点，之后运行run，停在函数尾部，使用命令查看内存分配情况

      breakpoint set --file test.cpp --line 24

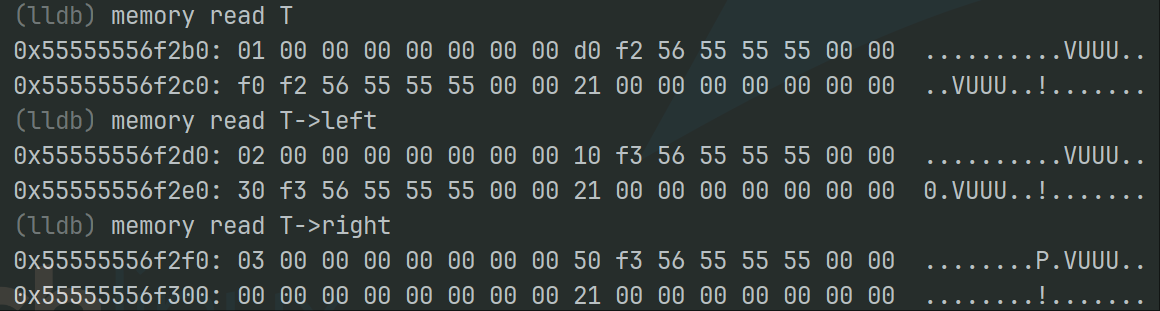

    4. 查看内存分配情况：memory read <address>

    5. 使用continue指令继续运行代码，在层序遍历处打断点，使用逐步调试和输出的方式进行测试。

      • 打印当前队列头节点的值

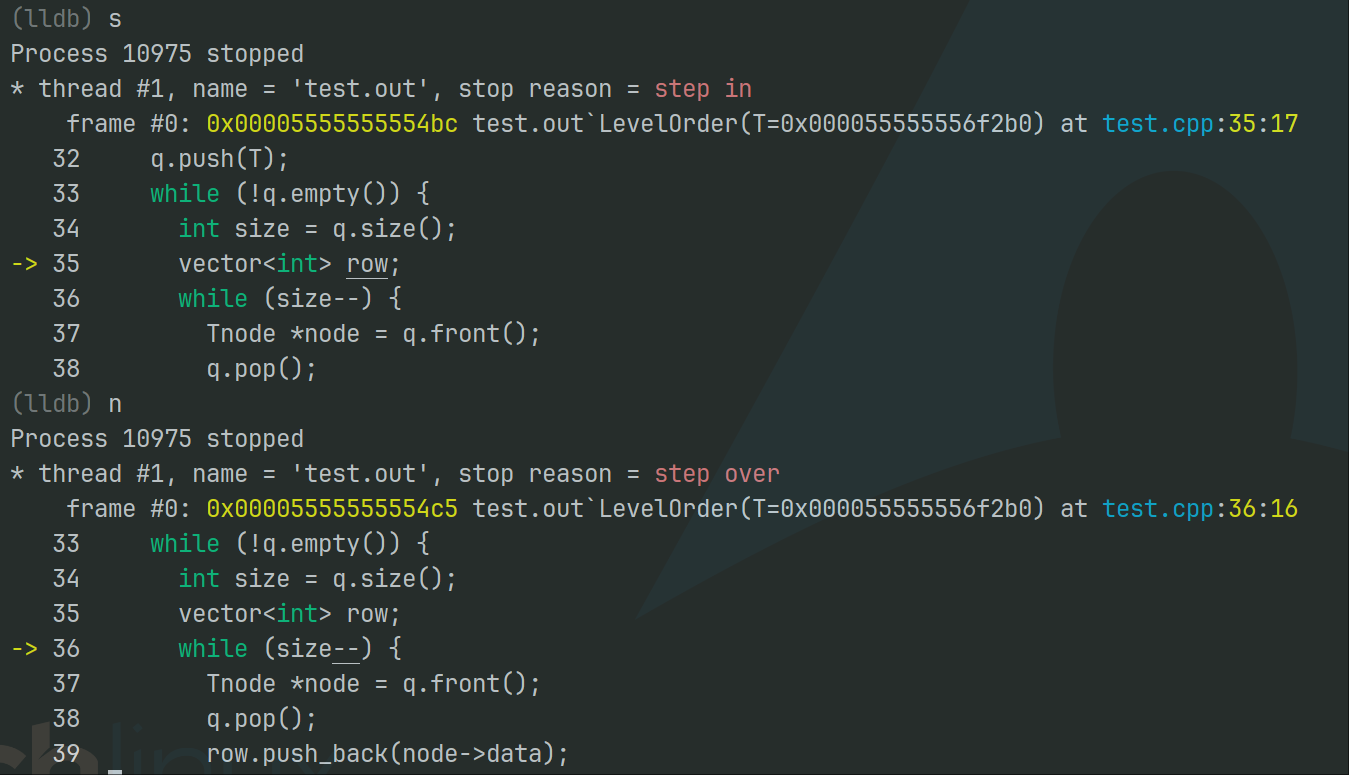

      • 使用n/s逐步调试，空格默认重复上一次的指令

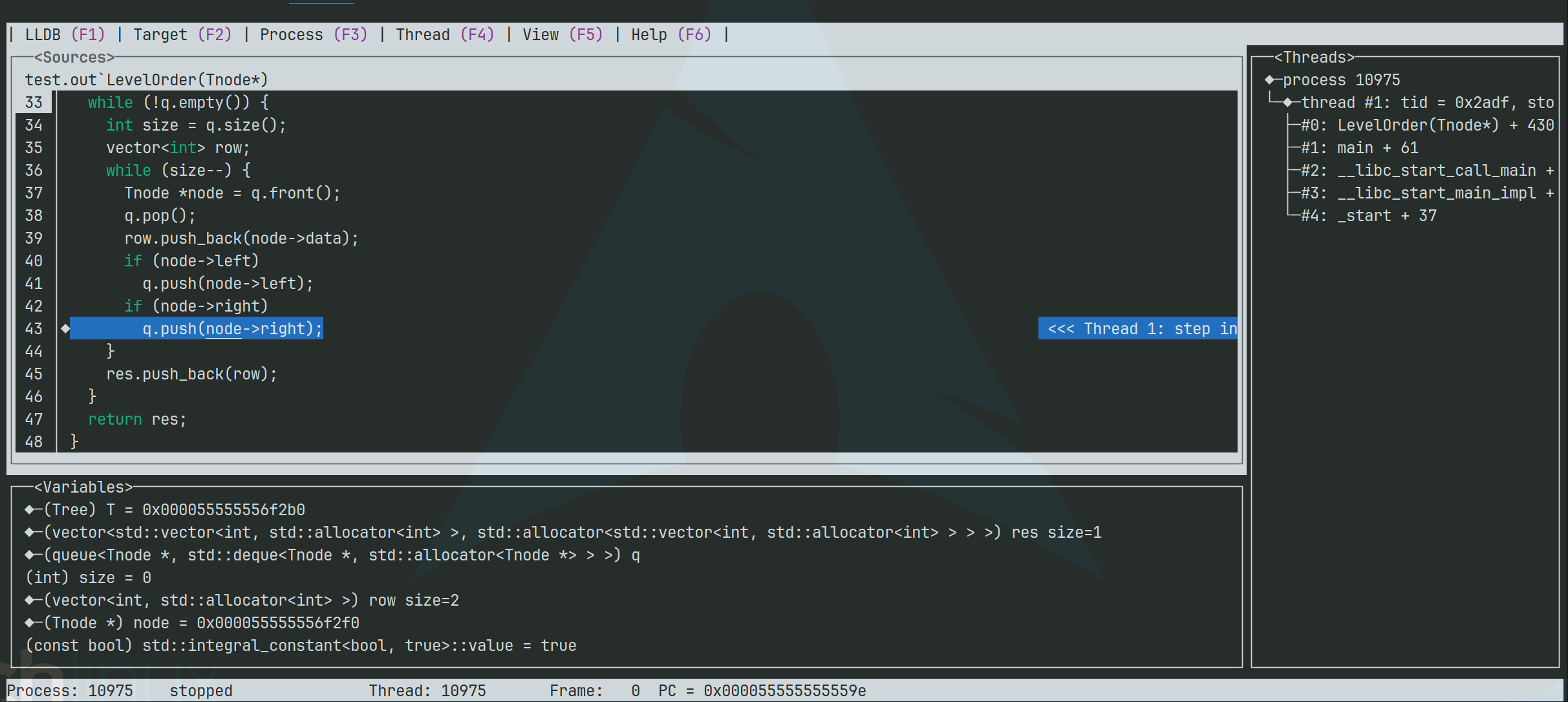

    6. 体验一下GUI页面

1.1.2 软件分析

​ 通过写一个具体的CPP程序来体验LLDB调试工具，我的主观感受上从GDB到LLDB的技术跨度不大，可以说会使用GDB就可以无伤上手LLDB,毕竟还有help嘛！LLDB丰富的调试指令可以为用户提供细致精确的调试体验，可以满足我当前的技术水平和工程规模的调试需求。

​ 作为一个调试工具，与传统的调试工具GDB相比，我认为LLDB是在一定程度上超过了GDB的使用体验的，主要在以下几方面：

  • 在用户界面上：
    • 相比GDB，LLDB在断点处提供了更加丰富的上下文代码信息，便于用户查看
    • LLDB提供了GUI页面，而GDB只提供了TUI页面，LLDB相对更加用户友好
  • 在调试功能上：
    • LLDB兼容了GDB的基本指令模式，技术跨度小
    • LLDB的指令比GDB更加丰富，help指令说明详细
  • 在情怀上(误)：
    • 谁会拒绝用LLVM全家桶呢？

1.1.3 改进意见

​ LLDB的官方文档中介绍了GDB到LLDB的指令映射，这是让我惊喜的一点，这体现了软件工程中对于用户体验的考量，让使用GDB的老家伙们乐于使用LLDB作为调试工具而不用从头摸索。作为建议的一点是：建议加入专门介绍调试指令的文档，目前的文档只详细介绍了breakpoint(断点指令)的详细使用，对于其他指令则缺乏介绍。同时，建议美化GUI页面，我喜欢花花绿绿的页面！

1.1.4 用户调研

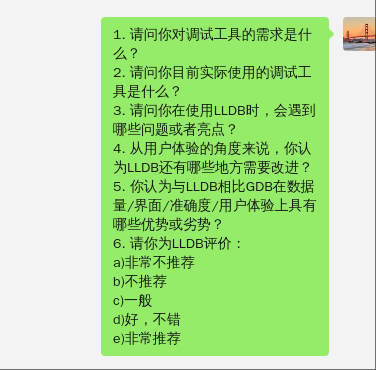

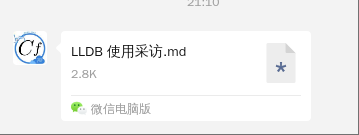

  • 采访对象的背景：选择王德庆老师软件工程班的沈锎同学进行采访，沈锎同学经常编写Rust/C/C++代码，具有丰富的代码编写和调试经验，我选择将问题以调查问卷的方式发送给沈锎同学，方便进行系统作答。

  • 下面是沈锎同学的答案：

    • 请问你对调试工具的需求是什么？

      ​ 基本功能：设置并管理断点，并支持多样的断点类型。要能够支持单步调试，包括逐行、逐过程、逐指令等情形。可以实时查看变量的值，可以对变量或寄存器进行监控。能够查看函数调用栈信息，并能动态切换栈帧、查看栈变量。允许在调试过程中计算任意表达式的值。

      ​ 性能需求：能够快速启动、加载、索引，在进行单步操作时减少卡顿。

      ​ 用户体验：提供简洁美观的用户界面，常用操作可以进行提示，并且拥有详实准确的文档。

    • 请问你目前实际使用的调试工具是什么？

      ​ 调试 C 语言程序会使用 GDB，调试 Rust 程序会使用 LLDB.

    • 请问你在使用LLDB时，会遇到哪些问题或者亮点？

      ​ 亮点：相比 GDB 而言，LLDB 的 TUI 界面比较美观，对 Rust 的支持比较好，能够正确解析 Rust 的栈帧。同时，LLDB 能够支持通过 Python 脚本进行交互，非常现代，并且有效。

      ​ 问题：LLDB 在进行调试的时候，有时会遇到卡顿，甚至在一些极端情况下，比如目标程序异常退出时，可能出现一些假死，着给实际使用带来了一些困扰。此外，LLDB 的用户群体相对较少，在使用过程中遇到问题时能够找到的资料较少。

    • 从用户体验的角度来说，你认为LLDB还有哪些地方需要改进？

      ​ 命令的智能化提示：能够对用户输入的指令进行补全，甚至可以根据上下文进行只能提示。

      ​ 调试信息的优化：进一步优化调试信息的展示方式，对于输出内容较长时，可以简化输出内容，或者对重点内容进行突出渲染。

      ​ 丰富的社区支持：增加更多对于”常见问题“的支持与帮助，这个也许需要软件开发者进行社区的建设与维护。

    • 你认为与LLDB相比GDB在数据量/界面/准确度/用户体验上具有哪些优势或劣势？

      ​ （界面）LLDB 在界面上有很大的优势，显示更加现代，通过 ASCII 形成一些图案，更加美观且指示清晰。GDB 的界面则更加紧凑，却又略显简陋。

      ​ （准确度）LLDB 在诸如 Rust 这样的新兴语言的调试中有优势，对于栈帧等内容解析的准确度上更有优势。但据说在某些复杂 C/C++ 程序或特殊场景的处理上，LLDB 的表现距离 GDB 还有一定的距离。

      ​ （用户体验）对于我而言 GDB 有使用基础，因此对于其基础指令有深刻的印象，使用相对而言还是要简单一些。LLDB 的指令更加新颖，有一些新鲜的体验，但需要时间去适应。同时，如前面所述，GDB 的用户群体广泛，拥有大量的教程和资源，在这方面，LLDB 会有一些劣势。

    • 请你为LLDB评价：
      a)非常不推荐
      b)不推荐
      c)一般
      => d)好，不错 <=
      e)非常推荐

1.1.5 评测结论

  • a) 非常不推荐
  • b) 不推荐
  • c) 一般
  • d) 好，不错
  • e) 非常推荐

​ 我的结论是：d）好，不错

2.Bug分析和提交

​ 作为一个调试工具，我在使用LLDB进行代码调试过程中发现了一些bug. 我的系统环境：

  • Archlinux内核版本：6.13.6
  • LLVM/Clang/LLDB版本：19.1.7

2.1 Bug1

2.1.1 bug复现

  • 可复现性：必然触发

  • 调试的代码：

    int main() {
  int var = 0;
  return 0;
}

  • 编译指令： clang test.c -O1 -g -static

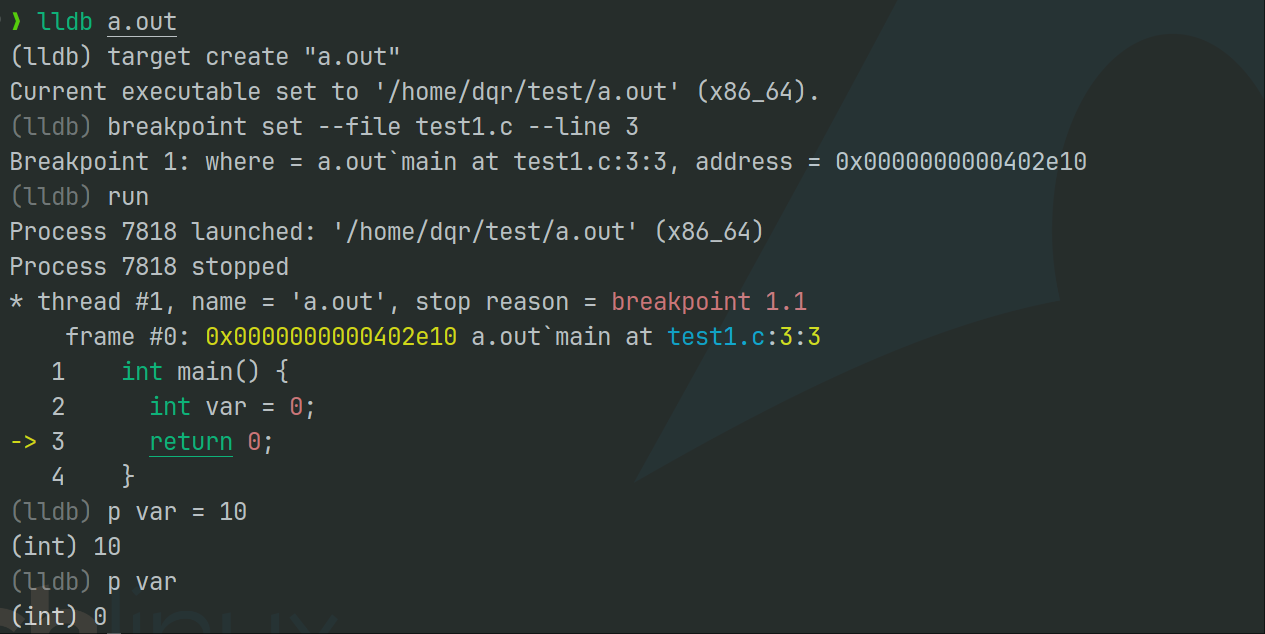

  • 调试过程如下：

  • 可以发现，在成功修改var变量的值后，再次打印var值却显示原来的值

2.1.2 bug分析

​ 通过查看DWARF区域的内存情况，我们可以观察到var变量的属性

 <2><32>: Abbrev Number: 3 (DW_TAG_variable)
    <33>   DW_AT_const_value : 0
    <34>   DW_AT_name        : (indexed string: 0x5): var
    <35>   DW_AT_decl_file   : 0
    <36>   DW_AT_decl_line   : 2
    <37>   DW_AT_type        : <0x3c>

​ 这个变量有一个DW_AT_const_value属性，这就是造成它不可被修改的原因。

​ 可能成因：回顾大三上学期完成的SysY Compiler的项目经验, 从编译系统的角度分析这个问题，我认为这个bug的可能成因是在函数分配栈内存时发生了错误，错误地为变量分配了const的属性。

​ bug的严重性：在程序员调试代码过程中，修改变量值的场景不在少数，修改变量值的错误会很大程度的影响程序员的调试体验，但是在一定程度上可以被程序员及时发现，不会造成很大的损失。另外在此处我们针对调试工具给出发生bug的严重等级评价：

  • 五颗星：这些bug会导致调试工具完全无法使用，或者导致调试过程中出现严重的数据丢失或安全问题。例如，调试工具在启动时崩溃，或者调试过程中导致被调试程序的数据损坏。
  • 四颗星：这些bug会严重影响调试工具的主要功能，可能导致调试过程无法继续。例如，频繁的崩溃，或者关键功能（如设置断点、查看变量）无法正常工作。
  • 三颗星：这些bug会显著影响调试工具的使用体验，但通常有解决方法或替代方案。例如，调试过程中偶尔出现的崩溃，或者某些复杂表达式无法正确求值。
  • 二颗星：这些bug可能会影响某些特定功能的使用，但不会导致调试工具完全无法使用。例如，某些特定情况下的表达式求值错误，或者某些特定平台上的兼容性问题。
  • 一颗星：这些bug通常不会影响调试工具的主要功能，只是一些小的瑕疵或不便。例如，某些命令的输出格式不正确，或者某些功能的文档不够详细。

​ 这个bug我对它的评价是：三颗星。

​ 软件团队为何未能修复？ LLDB隶属于LLVM开源社区，LLVM project是一个庞大的编译系统开源项目，对于庞大的编译系统来说，在编译某些程序时产生bug是可能的，或者说是可以忍受的、可以理解的。我认为这次bug的发生可能是因为开发人员对于边缘情况没有考虑到位，同时测试人员没有进行周到的测试。

2.1.3 bug改进建议

​ 在断点处p var = 10应当可以正常的修改变量的值。

2.1.4 bug反馈

​ 我选择在Github上的LLVM代码库中向开发者提出issue，链接🔗

2.2 Bug2

2.2.1 bug复现

  • 可复现性：必然触发

  • 调试的代码：

    class Test {
  static const int a[];
};
const int Test::a[] = {1};

int a(int val) { return val; }

int main(int argc, char const *argv[]) {
  return a(2); // break here
}

  • 编译指令： clang++ test2.cpp -stdlib=libc++ -g -o test2.out

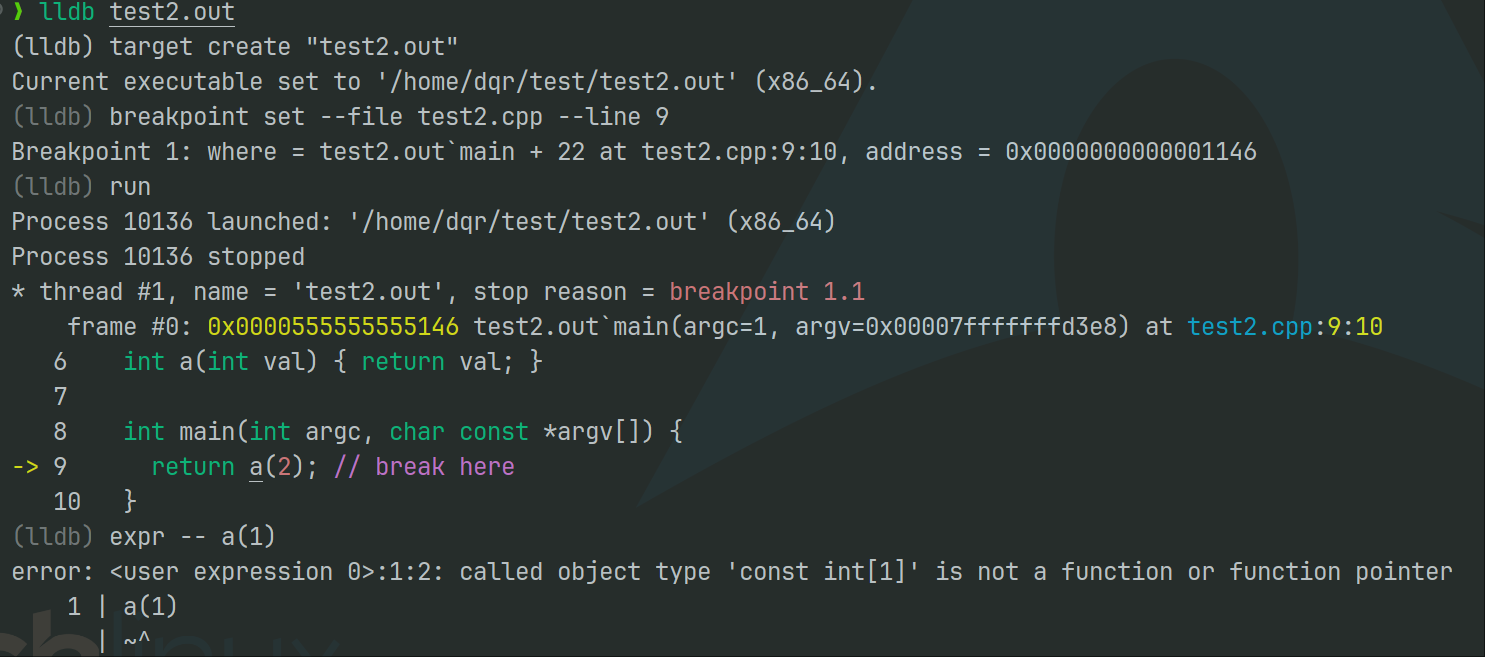

  • 调试过程如下：

  • 解释：我们在Test命名空间(namespace)中创建了变量a，这个变量我们在main函数中应当是不可见的，即我们在main函数中调用a(1)，LLDB应当认为我们在调用函数a，而通过LLDB的报错信息我们可以发现LLDB认为我们是对a这个Test命名空间中的变量进行了()重载，这明显是错误的。

2.2.2 bug分析

​ 可能成因：LLDB中对于命名空间的解析以及变量作用域的范围解析出现问题，以至于我们要调用函数a，LLDB却认为我们是在对Test命名空间中的a变量进行了()重载。

​ bug的严重性：三星。

​ 软件团队为何未修复？ 我认为是因为开发人员的疏忽和测试人员测试不全面造成的。

2.2.3 bug改进建议

​ 这里应当调用函数a, 传参1。

2.2.4 bug反馈

​ 我选择在Github上的LLVM代码库中向开发者提出issue，链接🔗

2.分析

2.1 工作量分析

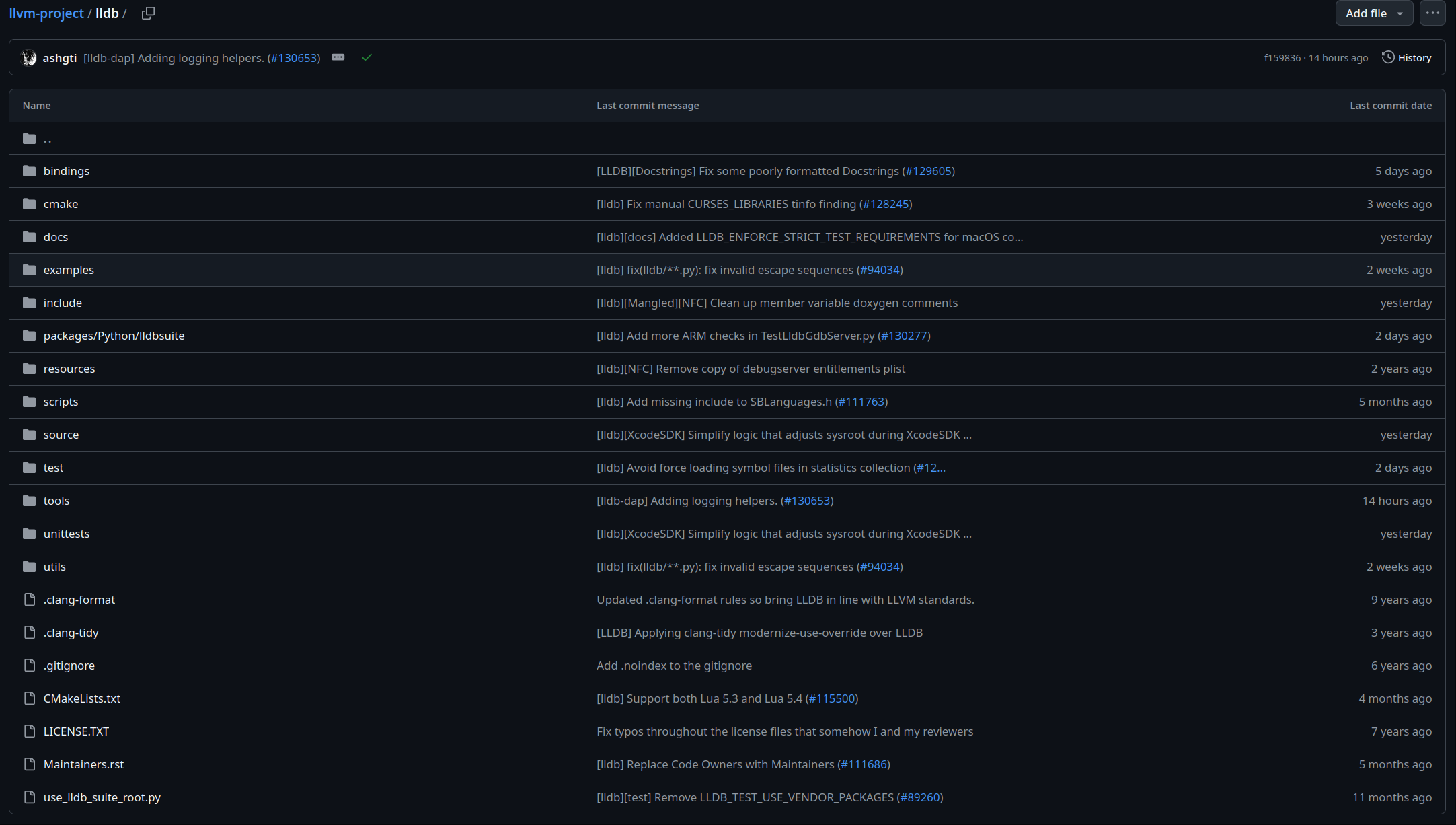

​ 下图为LLDB开源代码的文件结构：

​ 将代码clone到本地并使用代码统计工具cloc来统计代码行数，总代码行数为3w+行数。对于一个6人左右的计算机专业的大学毕业生，在开发层面上我们估计每个人每天大概能开发500行左右代码，总体开发时间在10天左右，加上5天测试等时间，共需要15天时间。

2.2 软件质量分析

​ 目前市场上面向C/C++的调试工具主要为GDB和LLDB。与GDB相比，LLDB具有以下优势：

  • 通常在性能和内存使用方面表现更好，特别是在处理大型项目时。
  • 使用更现代的代码基础和优化技术，提供更快的调试体验。
  • 提供与 GDB 类似的调试功能，支持断点、观察点、单步执行、堆栈跟踪、变量查看和修改等。
  • 在多线程调试和远程调试方面表现更好，提供更稳定的体验。
  • 提供命令行界面（CLI），支持多种图形用户界面（GUI）前端，如 Xcode、Visual Studio Code 等。
  • 命令行界面设计更现代，命令更直观，易于学习和使用。

​ 综合来看我愿意把LLDB排在第一名的位置。

​ 对LLDB开发团队的建议：改进稳定性、错误处理和恢复机制。

3.建议和规划

3.1 市场现状

3.1.1 市场概况

​ 调试工具市场主要面向软件开发人员，包括专业开发者、软件工程师、系统管理员、计算机科学学生、业余编程爱好者等。知名技术平台Stack Overflow有超过400万活跃的开发者用户，全球的开发者数量要远超这个数字，用户群体庞大。

3.1.2 竞争产品

​ LLDB的主要竞争产品包括GDB、Visual Studio Debugger、WinDbg等。

3.1.2 产品定位

  • LLDB：由LLVM开发团队开发的一款开源的新兴的调试工具，主要应用在MacOS平台。优势是开源代码，功能强大；劣势在于作为一款新兴的工具，还没得到广泛的推广。
  • GDB：优势在于历史悠久，成熟稳定，社区支持广泛，广泛应用于Linux平台；劣势在于性能和易用性上略逊于LLDB。
  • Visual Studio Debugger：集成在Visual Studio IDE中，主要应用于Windows平台。优势在于与IDE紧密集成，用户无需配置开箱即用，体验好；劣势在于跨平台方面没有支持。
  • WinDbg：主要用于Windows平台的内核调试。优势在于强大的内核调试功能；劣势在于学习曲线陡峭，用户界面不友好，难以推广。

3.2 市场与产品生态

3.2.1 核心用户群

​ 核心用户群是软件开发人员：

  • 年龄18～45岁之间
  • 学历或专业上具有计算机科学与技术或软件工程相关专业背景
  • 收入中等偏上
  • 爱好编程和技术，追求代码的艺术
  • 表面需求：使用代码调试工具调试代码
  • 潜在需求：提高开发效率和代码质量

3.2.2 用户群体关系

​ 开发人员之间通过在线技术论坛，例如Stack Overflow、CSDN等或其他技术社区以及社交媒体进行技术交流，可以为LLDB建立开放的在线技术交流社区，通过社区支持和用户反馈不断提高产品体验，从而与已有的LLVM系列构成完整的生态链。

3.2.3 产品生态

​ LLDB已有较为良好的产品生态，LLDB与Clang编译器、LLVM工具链紧密集成；可以利用这些关系构建产品生态，通过提供完整的开发工具链，向linux平台抢占更多的用户。

3.3 产品规划

3.3.1 新功能设计

​ 智能断点功能：智能断点功能是一个集成在LLDB调试器中的高级功能，可以自动化、智能化地管理断点，从而帮助用户更快地定位问题，提高用户调试效率和用户体验。

​ 智能断点管理系统可以显著提高调试效率和用户体验，特别是在处理大型项目和复杂调试场景时。相比其他功能，智能断点管理系统能够直接解决用户在调试过程中遇到的痛点，如手动管理断点繁琐、条件断点设置复杂、断点管理缺乏灵活性等问题。通过自动化和智能化的断点管理，用户可以更高效地定位和解决问题，从而提高开发效率。

​ NABCD分析：

  • N(Need)：现代调试工具用户在面对大型项目和复杂调试场景时，不断需要调试工具，还对调试器提出了智能化需求。
  • A(Approach)：通过设计一个智能断点功能，提供自动设置断点、条件断点、断点分组、断点历史记录等功能，帮助用户更高效地管理断点。
  • B(Benefit)：提高用户的调试效率和体验，减少手动定位bug并打断点的时间，帮助程序员更快地解决bug。
  • C(Competitors)：相比GDB和Visual Studio Debugger等工具，我们的智能断点功能在减少用户调试时间、提高用户调试体验上具有巨大优势。
  • D(Delivery)：依托目前广泛的LLVM系列编译器的广大用户群体，通过LLVM技术社区进行推广和用户反馈，不断改进。

3.3.2 角色配置

  • 项目经理：1人
  • 开发人员：3名
  • 测试人员：1名

3.3.3 团队计划

  • 第1周：开需求分析会，明确智能断点功能的需求，确定智能断点功能的技术路线、实现方案
  • 第2～6周：开发人员实现核心功能自动设置断点，同时测试人员编写测试用例进行全面测试
  • 第7～10周：开发人员完成辅助功能条件断点、断点分组、断点历史记录等，测试人员跟进测试
  • 第11～12周：测试人员继续进行功能测试，开发人员编写技术文档以及用户使用手册
  • 第13～14周：在LLVM技术社区发布alpha版本并进行推广，开发人员进行性能优化，测试人员跟进测试
  • 第15周：发布beta版本，接收社区反馈对产品进行不断改进。
  • 第16周：正式发布具有智能断点功能的LLDB调试器，收集用户反馈，修改bug，构想新功能，准备下一个版本。
