电子设计基础训练 思考4

本系列给出了作者在课程学习中遇到的问题，并给出自己的思考成果以供大家参考。能力有限，如遇文中有错误、不当之处烦请批评指正。更多问题欢迎在评论区交流！

本文少部分内容引用了互联网上的资料，出处不再一一标明。

---

一、驻极体话筒将音频转换为电信号的原理

驻极体话筒的关键元件是驻极体振动膜，它是一片极薄的塑料膜片，在其中一面蒸发上一层纯金薄膜。然后再经过高压电场驻极后，两面分别驻有异性电荷。膜片的蒸金面向外，与金属外壳相连通。膜片的另一面与金属极板之间用薄的绝缘衬圈隔离开。这样，蒸金膜与金属极板之间就形成一个电容。当驻极体膜片遇到声波振动时，引起电容两端的电场发生变化，从而产生了随声波变化而变化的交变电压。

二、三极管放大信号的输入输出幅度限制是多少？

首先要保证三极管处于放大状态，以9014三极管A档为例，需满足U_c>U_b>U_e。又根据三极管特性βI_b≤I_cmax，查阅资料得I_cmax=100mA，放大系数β为60~150，即基极输入电流最大1毫安左右，集电极输出电流最大100毫安。

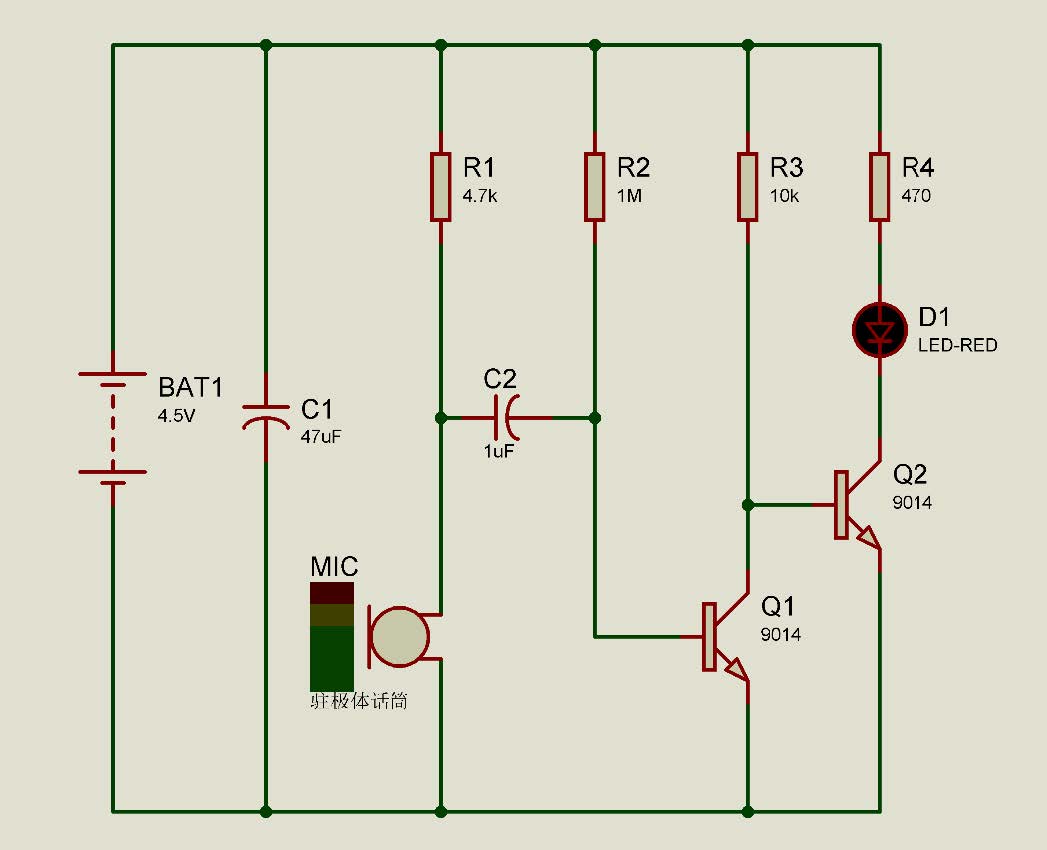

三、电容C2的作用是什么？

C2作耦合电容，传递来自驻极体话筒输出的交流信号到三极管Q1，滤去部分干扰性的直流信号。
