Pcap文件详解

Pcap文件详解

一、简介

　　pcap文件是一种常用的数据报存储格式，里面的数据按照特定的规格存储和解析。

　　一般来说使用普通的笔记本打开的pcap文件显示的是乱码，所以我们需要使用支持16进制格式的工具去查看该文件，这里使用https://hexed.it/这个在线网站去查看。

二、文件格式

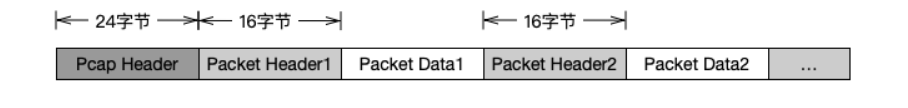

　　pcag文件格式主要是由文件头-数据包头1-数据包1-数据包头2-数据包2这类格式组成。其中文件头只有一个，数据包头和数据包可以有多个，如下图所示。

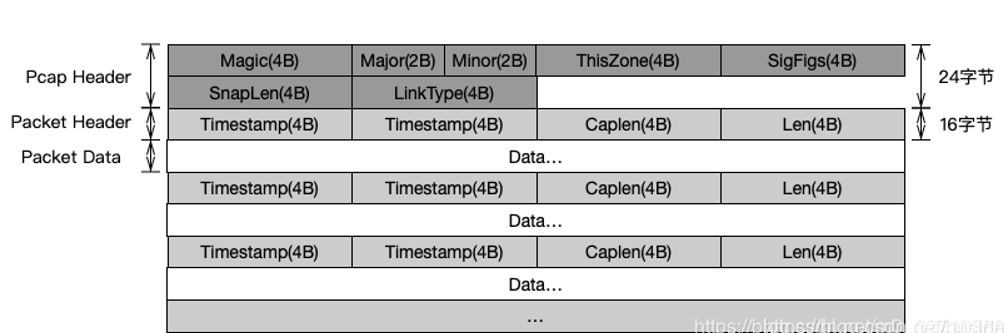

　　每个pcap文件只有一个文件头，里面包含7个字段，总共占24(B)字节。

1.Pcap Header

header field	size	explain
Magic	4B	标记文件开始，并用来识别文件和字节顺序
Major	2B	当前Pcap文件的主要版本号，一般为0x0200
Minor	2B	当前Pcap文件的次要版本号，一般为0x0400
ThisZone	4B	当地的标准事件，如果用的是GMT则全零，一般全零
SigFlags	4B	时间戳的精度，一般为全零
SnapLen	4B	所抓获的数据包的最大长度
LinkType	4B	数据链路类型

2.Packet Header

header field	size	explain
Timestamp	4B	时间戳高位，精确到seconds
Timestamp	4B	时间戳低位，能够精确到microseconds
Caplen	4B	即抓取到的数据帧长度，由此可以得到下一个数据帧的位置。
Len	4B	实际的数据帧长度

3.Packet Data

　　Packet是链路层的数据帧，其长度是Packet Header中定义的Caplen值，所以Packet Data的长度为Caplen。

4.案例

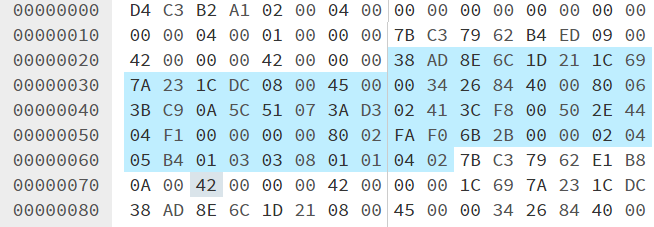

　　打开文件后如图所示（这里截取前面的部分）

Pcap Header

header field	value
Magic	0XD4C3B2A1
Major	0X0002
Minor	0X0004
ThisZone	0X00000000
SigFlags	0X00000000
SnapLen	0X00040000
LinkType	0X00000001

Packet Header

header field	value
Timestamp	0X6279C37B
Timestamp	0X0009EDB4
Caplen	0X00000042
Len	0X00000042

Packet Data

　　数据包大小为0X00000042 = 66B
