第七次作业--正规式到正规文法与自动机（20191022）

1.正规式到正规文法

对任意正规式R选择一个非终结符Z生成规则Z→R

1.对形如A→ab的规则，转换成A→aB,B→b

2.将形如A→a|b的规则，转换成A→a,A→b(A→a|b)

3.将形如A→a*b的规则，转换成A→aA,A→b

   将形如A→ba*的规则，转换成A→Aa,A→b

不断利用上述规则进行转换，直到每条规则最多含有一个终结符为止.

1(0|1)*101

转换过程;

S->A1

A->B0

B->C1

C->1(0|1)*

　->1|C0|C1

(a|b)*(aa|bb)(a|b)*

转换过程：

S->(a|b)S

S->(aa|bb)(a|b)*

　-S->S(a|b)

　-S->aa|bb

S->aS|bS|Sa|Sb|aA|bB

A->a

B->b

((0|1)*|(11))*

转换过程：

S->ε|((0|1)*(11))S

　-S->(0|1)*S

　-S->(0|1)S|S

　-S->11S

　-S->1A A->1S

S->ε|0S|1S|1A

A->1S

(0|11*0)*

转换过程：

S->ε|(0|11*0)

S->ε|0S|(11*0)S

S->(11*0)

S->11*0

S->1A

A->1*0

S->1A|0S

S->ε|0S|1A

A->1A|0S

---



2.自动机M=({q0,q1,q2,q3},{0,1},f,q0,{q3})

其中f:

(q0,0)=q1

(q1,0)=q2

(q2,0)=q3

(q0,1)=q0

(q1,1)=q0

(q2,1)=q0

(q3,0)=q3

(q3,1)=q3

画现状态转换矩阵和状态转换图。

状态矩阵：

	0	1
q0	q1	q0
q1	q2	q0
q2	q3	q0
q3	q3	q3

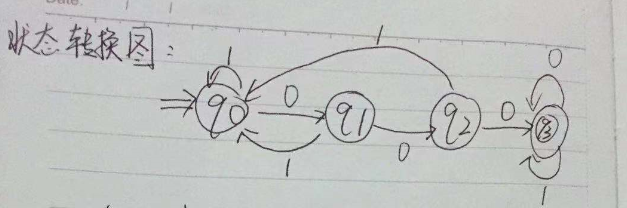

状态转换图：





---

3.由正规式R 构造 自动机NFA

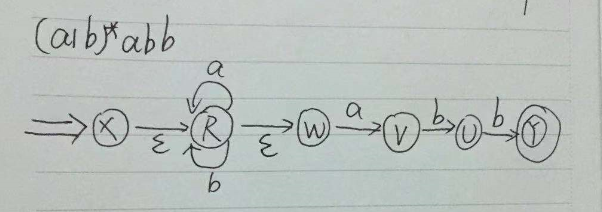

(a|b)*abb

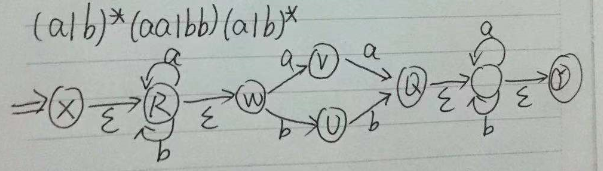

(a|b)(aa|bb)(a|b)

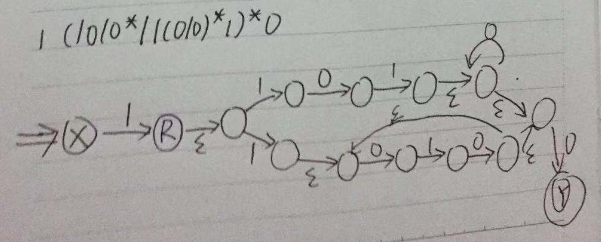

1(1010*|1(010)*1)*0
