C51 动态扫描和定时器

     因为迟迟开不了学，只能在家自己学习一点感兴趣的东西。51单片机是本科学过的课程，当时蛮喜欢这门课，还记得当时用的是汇编语言（忘干净了）。如今，有时间，打算用C语言来重新认识单片机和嵌入式。

【C51】单片机定时器介绍

　　C51中的定时器和计数器是同一个硬件电路支持的，通过寄存器配置不同，就可以将他当做定时器或者计数器使用。定时器和计数器区别是致使他们背后的计数存储器加1的信号不同。当配置为定时器使用时，每经过1个机器周期，计数存储器的值就加1。而当配置为计数器时，每来一个负跳变信号(信号从P3.4 或者P3.5引脚输入)，就加1，以此达到计数的目的。

• 时钟周期与机器周期

　　　　定时器的本质原理就是：每经过1个机器周期，计数存储器的值就加1。因此当使用定时器时，就必须掌握时钟周期和机器周期的关系。

　　　　时钟周期 ：晶振频率的倒数。如果使用的是11.0592M的晶振，那么就是 1 / (11.0592x10^6) 秒

　　　　机器周期 ：标准51下，机器周期 =12倍的时钟周期。即：12 / (11.0592x10^6) 秒 。有的增强51单片机，1个机器周期等于4倍的时钟周期，还有的更短。



经典例题：

　　利用动态扫描和定时器1在数码管上显示从765432开始以1/10秒的速度往下递减直至765398并保持现实此数，与此同时利用定时器0以500ms速度进行流水灯从上至下移动，当数码管减到停止，试验板流水灯也停止然后开始闪烁，3秒后（T0定时），流水灯全部关闭、数码管上显示HELLO。

  1 #include<reg52.h>
  2 #include<intrins.h>     //_crol_函数
  3 typedef unsigned int uint;
  4 typedef unsigned char uchar;
  5 sbit wela=P2^7;
  6 sbit dula=P2^6;
  7 uchar code table[]={0x3f,0x06,0x5b,0x4f,
  8 0x66,0x6d,0x7d,0x07,
  9 0x7f,0x6f,0x77,0x7c,
 10 0x39,0x5e,0x79,0x71,
 11 0x76,0x79,0x38,0x3f,0};
 12 uchar temp,t0,t1,flag,flag1,bai,shi,ge;
 13 uint shu;
 14
 15 void init()    ////初始化函数
 16 {
 17     TMOD=0x11;//定时器工作方式
 18     temp=0xfe;//11111110
 19     P1=temp;
 20     shu=432;
 21     TH0=(65536-50000)/256;      //50ms中断一次
 22     TL0=(65536-50000)%256;
 23     TH1=(65536-50000)/256;
 24     TL1=(65536-50000)%256;
 25     EA=1;
 26     ET0=1;
 27     ET1=0;
 28     TR0=1;
 29     TR1=1;
 30 }
 31 void delay(uint z)    //延迟函数
 32 {
 33      uint x,y;
 34      for(x=z;x>0;x--)
 35      {
 36          for(y=110;y>0;y--);
 37      }
 38 }
 39 void display(uchar aa,uchar bb,uchar cc,uchar bai,uchar shi,uchar ge)
 40 {
 41     dula=1;
 42     P0=table[aa];
 43     dula=0;
 44     P0=0xff; //送位选数据前关闭所有显示，防止打开位选锁存时原段选数据通过位选锁存器造成混乱
 45     wela=1;
 46     P0=0xfe;
 47     wela=0;
 48     delay(5);  //延时
 49
 50     dula=1;
 51     P0=table[bb];
 52     dula=0;
 53     P0=0xff;
 54     wela=1;
 55     P0=0xfd;
 56     wela=0;
 57     delay(5);
 58
 59     dula=1;
 60     P0=table[cc];
 61     dula=0;
 62     P0=0xff;
 63     wela=1;
 64     P0=0xfb;
 65     wela=0;
 66     delay(5);
 67
 68     dula=1;
 69     P0=table[bai];
 70     dula=0;
 71     P0=0xff;
 72     wela=1;
 73     P0=0xf7;
 74     wela=0;
 75     delay(5);
 76
 77     dula=1;
 78     P0=table[shi];
 79     dula=0;
 80     P0=0xff;
 81     wela=1;
 82     P0=0xef;
 83     wela=0;
 84     delay(5);
 85
 86     dula=1;
 87     P0=table[ge];
 88     dula=0;
 89     P0=0xff;
 90     wela=1;
 91     P0=0xdf;
 92     wela=0;
 93     delay(5);
 94 }
 95 int main()
 96 {
 97     init();
 98     while(1)
 99     {
100         if(flag1!=1)
101         {
102             display(7,6,5,bai,shi,ge);
103         }
104         else
105         {
106             display(16,17,18,18,19,20);
107         }
108     }
109
110     return 0;
111 }
112 void timer0() interrupt 1      //定时器0
113 {
114     TH0=(65536-50000)/256;      //重装初值
115     TL0=(65536-50000)%256;
116     t0++;
117     if(flag!=1)
118     {
119         if(t0==10)
120         {
121             t0= 0;
122             temp=_crol_(temp,1);    //左移，流水灯移动
123             P1=temp;
124         }
125     }
126     else
127     {
128         if(t0%4==0)
129             P1=~P1;       //取反，流水灯闪烁
130         if(t0==60)       //3s后关闭流水灯
131             {
132                 TR0=0;
133                 P1=0xff;
134                 flag1=1;
135             }
136     }
137
138
139 }
140
141 void timer1() interrupt 3         //定时器1
142 {
143     TH1=(65536-50000)/256;
144     TL1=(65536-50000)%256;
145     t1++;
146     if(t1==2)
147     {
148         shu--;
149         bai=shu/100;
150         shi=shu%100/10;
151         ge=shu%10;
152         if(shu==398)
153         {
154             TR0=0;
155             P1=0xff;
156             TH0=(65536-50000)/256;
157             TL0=(65536-50000)%256;
158             TR0=1;
159             flag=1;
160             t0=0;
161             TR1=0;
162         }
163     }
164
165
166 }

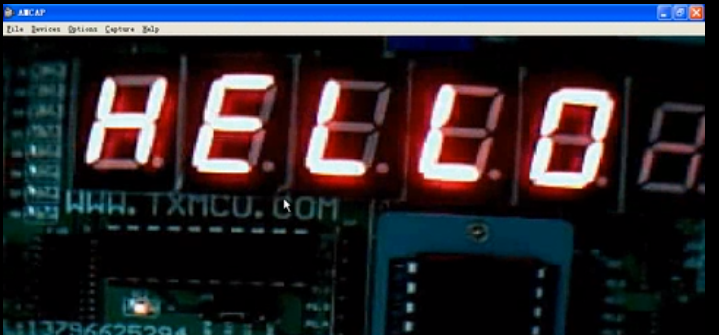

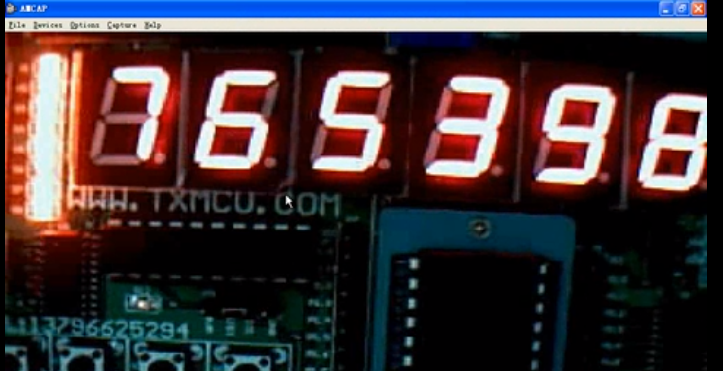

 单片机显示效果图：
