实验十三DD和S-MAC协议仿真实验

实验要求和目的

①　了解定向扩撒路由和S-MAC协议原理

②　掌握NS2分析定向扩散和S-MAC协议

DD协议仿真实验

1.进入/WNTLab/experiments/exp13/DD目录下

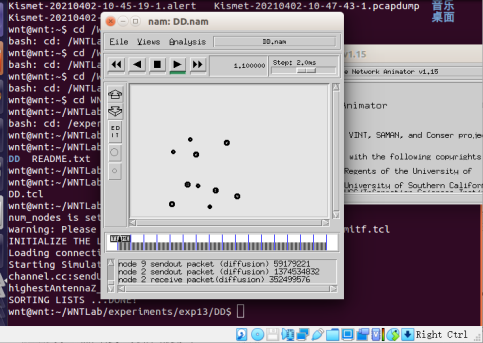

2. 输入ns DD.tcl运行本次实验，并利用NAM动画进行查看

 仿真开始时，节点之间未交换路由信息，此时无数据传输。在 0.12s 时，节点 2 的 Ping 发送者进行 publish 操作，并通过 DD 协议进行兴趣扩散。在 1.15s 时，节点9 的 Ping 接收者进行 subscribe 操作；2.30s 时，节点 8 的 Ping 接收者进行 subscribe 操作；3.45s时，节点7的Ping接收者进行subscribe操作，4.6s时，节点6的Ping接收者进行subscribe操作。



 S-MAC协议仿真分析

1.进入/WNTLab/experiments/exp13/SMAC目录下

 2.输入NS SMAC.tcl指令运行本次实验

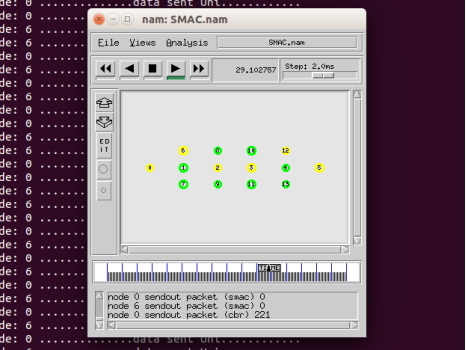

 仿真开始时，节点之间未建立路由，此时无数据传输，所有节点为绿色。从 1s 开始，节点 0 与节点 5 建立 UDP/CBR 的数据传输。数据传输过程中，由于节点能量的消耗，较高负载的节点会出现颜色变化，21s左右节点 0、6、2、3、12、5 开始变黄。
