FastDFS+Nginx(单点部署)事例

关于FastDFS集群部署请见博文 FastDFS集群部署

FastDFS是由淘宝的余庆先生所开发，是一个轻量级、高性能的开源分布式文件系统，用纯C语言开发，包括文件存储、文件同步、文件访问（上传、下载）、存取负载均衡、在线扩容、相同内容只存储一份等功能，适合有大容量存储需求的应用或系统。做分布式系统开发时，其中要解决的一个问题就是图片、音视频、文件共享的问题，分布式文件系统正好可以解决这个需求。同类的分布式文件系统有谷歌的GFS、HDFS（Hadoop）、TFS（淘宝）等。

源码开放下载地址：https://github.com/happyfish100
早期源码开放下载地址：https://sourceforge.net/projects/fastdfs/files/
官网论坛：http://bbs.chinaunix.net/forum-240-1.html

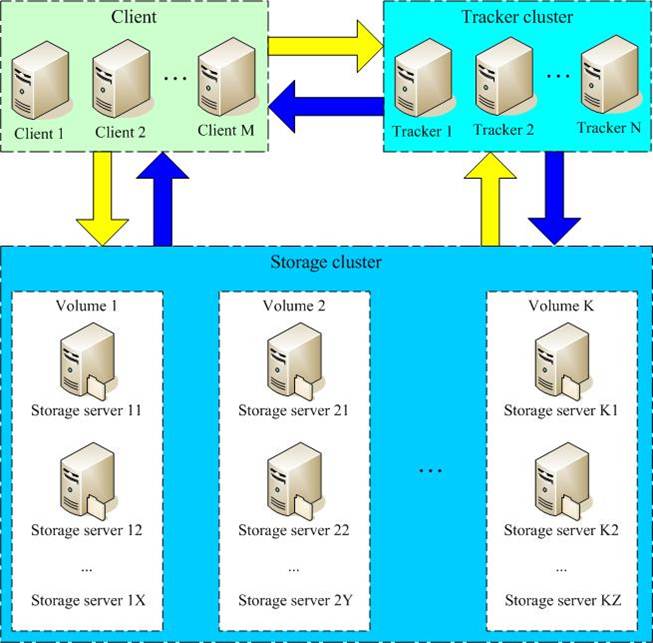

FastDFS系统架构：

fastdfs系统架构

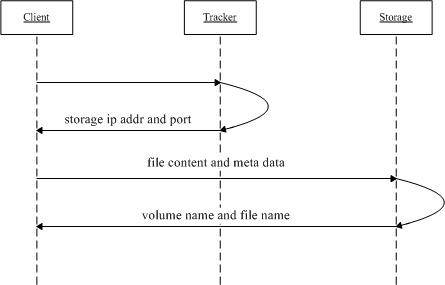

FastDFS文件上传流程：

fastdfs文件上传流程

1、client询问tracker上传到的storage，不需要附加参数；
2、tracker返回一台可用的storage；
3、client直接和storage通讯完成文件上传。

FastDFS文件下载流程：

fastdfs文件下载流程

1、client询问tracker下载文件的storage，参数为文件标识（组名和文件名）；
2、tracker返回一台可用的storage；
3、client直接和storage通讯完成文件下载。

术语

FastDFS两个主要的角色：Tracker Server 和 Storage Server
Tracker Server：跟踪服务器，主要负责调度storage节点与client通信，在访问上起负载均衡的作用，和记录storage节点的运行状态，是连接client和storage节点的枢纽。
Storage Server：存储服务器，保存文件和文件的meta data（元数据）
Group：文件组，也可以称为卷。同组内服务器上的文件是完全相同的，做集群时往往一个组会有多台服务器，上传一个文件到同组内的一台机器上后，FastDFS会将该文件即时同步到同组内的其它所有机器上，起到备份的作用。
meta data：文件相关属性，键值对（Key Value Pair）方式，如：width=1024, height=768。和阿里云OSS的meta data相似。

FastDFS单节点安装 - 服务器规划：

跟踪服务器（Tracker Server）：ip01
存储服务器（Storage Server）：ip02
操作系统：CentOS7
用户：root
数据存储目录：

/fastdfs/tracker

安装包：
FastDFS_v5.08.tar.gz：FastDFS源码
libfastcommon-master.zip：（从 FastDFS 和 FastDHT 中提取出来的公共 C 函数库）
fastdfs-nginx-module-master.zip：storage节点http服务nginx模块
nginx-1.10.0.tar.gz：Nginx安装包
ngx_cache_purge-2.3.tar.gz：图片缓存清除Nginx模块（集群环境会用到）
百度网盘链接: https://pan.baidu.com/s/1gfJ0WSz

下载所有安装包。

下载完成后，将压缩包解压到/usr/local/src目录下

一、所有tracker和storage节点都执行如下操作

1、安装所需的依赖包

yum install make cmake gcc gcc-c++

2、安装libfatscommon

cd /usr/local/src
#安装unzip 命令： yum install -y unzip zip
unzip libfastcommon-master.zip
cd libfastcommon-master
## 编译、安装
./make.sh
./make.sh install

3、安装FastDFS

cd /usr/local/src
tar -xzvf FastDFS_v5.08.tar.gz
cd FastDFS
./make.sh
./make.sh install

采用默认安装方式，相应的文件与目录如下：

1> 服务脚本：

/etc/init.d/fdfs_storaged
/etc/init.d/fdfs_trackerd

2> 配置文件（示例配置文件）：

 ll /etc/fdfs/
-rw-r--r-- 1 root root  1461 1月   4 14:34 client.conf.sample
-rw-r--r-- 1 root root  7927 1月   4 14:34 storage.conf.sample
-rw-r--r-- 1 root root  7200 1月   4 14:34 tracker.conf.sample

3> 命令行工具（/usr/bin目录下）

-rwxr-xr-x    1 root root     260584 1月   4 14:34 fdfs_appender_test
-rwxr-xr-x    1 root root     260281 1月   4 14:34 fdfs_appender_test1
-rwxr-xr-x    1 root root     250625 1月   4 14:34 fdfs_append_file
-rwxr-xr-x    1 root root     250045 1月   4 14:34 fdfs_crc32
-rwxr-xr-x    1 root root     250708 1月   4 14:34 fdfs_delete_file
-rwxr-xr-x    1 root root     251515 1月   4 14:34 fdfs_download_file
-rwxr-xr-x    1 root root     251273 1月   4 14:34 fdfs_file_info
-rwxr-xr-x    1 root root     266401 1月   4 14:34 fdfs_monitor
-rwxr-xr-x    1 root root     873233 1月   4 14:34 fdfs_storaged
-rwxr-xr-x    1 root root     266952 1月   4 14:34 fdfs_test
-rwxr-xr-x    1 root root     266153 1月   4 14:34 fdfs_test1
-rwxr-xr-x    1 root root     371336 1月   4 14:34 fdfs_trackerd
-rwxr-xr-x    1 root root     251651 1月   4 14:34 fdfs_upload_appender
-rwxr-xr-x    1 root root     252781 1月   4 14:34 fdfs_upload_file

二、配置tracker服务器

1> 复制tracker样例配置文件，并重命名

 cp /etc/fdfs/tracker.conf.sample /etc/fdfs/tracker.conf

2> 修改tracker配置文件

vim /etc/fdfs/tracker.conf
# 修改的内容如下：
disabled=false              # 启用配置文件
port=22122                  # tracker服务器端口（默认22122）
base_path=/fastdfs/tracker  # 存储日志和数据的根目录

其它参数保留默认配置，具体配置解释可参考官方文档说明：http://bbs.chinaunix.net/thread-1941456-1-1.html

3> 创建base_path指定的目录

mkdir -p /fastdfs/tracker

4> 防火墙中打开tracker服务器端口（默认为 22122）

vi /etc/sysconfig/iptables

附加：若/etc/sysconfig 目录下没有iptables文件可随便写一条iptables命令配置个防火墙规则：如：

　　iptables -P OUTPUT ACCEPT

　　然后用命令：service iptables save 进行保存，默认就保存到 /etc/sysconfig/iptables 文件里。这时既有了这个文件。防火墙也可以启动了。接下来要写策略，也可以直接写在/etc/sysconfig/iptables 里了。

添加如下端口行：

-A INPUT -m state --state NEW -m tcp -p tcp --dport 22122 -j ACCEPT

重启防火墙

service iptables restart

5> 启动tracker服务器

 /etc/init.d/fdfs_trackerd start

初次启动，会在/fastdfs/tracker目录下生成logs、data两个目录。

drwxr-xr-x 2 root root 4096 1月   4 15:00 data
drwxr-xr-x 2 root root 4096 1月   4 14:38 logs

检查FastDFS Tracker Server是否启动成功：

ps -ef | grep fdfs_trackerd

三、配置storage服务器

1> 复制storage样例配置文件，并重命名

 cp /etc/fdfs/storage.conf.sample /etc/fdfs/storage.conf

2> 编辑配置文件

vi /etc/fdfs/storage.conf

# 修改的内容如下:
disabled=false                      # 启用配置文件
port=23000                          # storage服务端口
base_path=/fastdfs/storage          # 数据和日志文件存储根目录
store_path0=/fastdfs/storage        # 第一个存储目录
tracker_server=ip01:22122  # tracker服务器IP和端口
http.server_port=8888               # http访问文件的端口

其它参数保留默认配置，具体配置解释可参考官方文档说明：http://bbs.chinaunix.net/thread-1941456-1-1.html

3> 创建基础数据目录

mkdir -p /fastdfs/storage

4> 防火墙中打开storage服务器端口（默认为 23000）

vi /etc/sysconfig/iptables

#添加如下端口行：
-A INPUT -m state --state NEW -m tcp -p tcp --dport 23000 -j ACCEPT

重启防火墙

 service iptables restart

5> 启动storage服务器

/etc/init.d/fdfs_storaged start

初次启动，会在/fastdfs/storage目录下生成logs、data两个目录。

drwxr-xr-x 259 root root 4096 Mar 31 06:22 data
drwxr-xr-x   2 root root 4096 Mar 31 06:22 logs

检查FastDFS Tracker Server是否启动成功：

[root@gyl-test-t9 ~]# ps -ef | grep fdfs_storaged
root      1336     1  3 06:22 ?        00:00:01 /usr/bin/fdfs_storaged /etc/fdfs/storage.conf
root      1347   369  0 06:23 pts/0    00:00:00 grep fdfs_storaged

四、文件上传测试（ip01）

1> 修改Tracker服务器客户端配置文件

cp /etc/fdfs/client.conf.sample /etc/fdfs/client.conf
vim /etc/fdfs/client.conf
# 修改以下配置，其它保持默认
base_path=/fastdfs/tracker
tracker_server=ip01:22122

2> 执行文件上传命令

#/usr/local/src/test.png 是需要上传文件路径

/usr/bin/fdfs_upload_file /etc/fdfs/client.conf /usr/local/src/test.png

返回文件ID号：group1/M00/00/00/tlxkwlhttsGAU2ZXAAC07quU0oE095.png

（能返回以上文件ID，说明文件已经上传成功）

五、在所有storage节点安装fastdfs-nginx-module

1> fastdfs-nginx-module 作用说明
FastDFS 通过 Tracker 服务器,将文件放在 Storage 服务器存储,但是同组存储服务器之间需要进入文件复制,有同步延迟的问题。假设 Tracker 服务器将文件上传到了 ip01,上传成功后文件 ID 已经返回给客户端。此时 FastDFS 存储集群机制会将这个文件同步到同组存储 ip02,在文件还没有复制完成的情况下,客户端如果用这个文件 ID 在 ip02 上取文件,就会出现文件无法访问的错误。而 fastdfs-nginx-module 可以重定向文件连接到源服务器取文件,避免客户端由于复制延迟导致的文件无法访问错误。(解压后的 fastdfs-nginx-module 在 nginx 安装时使用)

2> 解压 fastdfs-nginx-module_v1.16.tar.gz

cd /usr/local/src
tar -xzvf fastdfs-nginx-module_v1.16.tar.gz

3> 修改 fastdfs-nginx-module 的 config 配置文件

 cd fastdfs-nginx-module/src
 vi config

将

CORE_INCS="$CORE_INCS /usr/local/include/fastdfs /usr/local/include/fastcommon/"

修改为:

CORE_INCS="$CORE_INCS /usr/include/fastdfs /usr/include/fastcommon/"

4>上传当前的稳定版本 Nginx(nginx-1.10.0.tar.gz)到/usr/local/src 目录

5>安装编译 Nginx 所需的依赖包

yum install gcc gcc-c++ make automake autoconf libtool pcre* zlib openssl openssl-devel

6>编译安装 Nginx (添加 fastdfs-nginx-module 模块)

cd /usr/local/src/
tar -zxvf nginx-1.10.0.tar.gz
cd nginx-1.10.0

./configure --add-module=/usr/local/src/fastdfs-nginx-module/src
make && make install

　　比对 nginx下Makefile

default:        build

clean:
        rm -rf Makefile objs

build:
        $(MAKE) -f objs/Makefile

install:
        $(MAKE) -f objs/Makefile install

modules:
        $(MAKE) -f objs/Makefile modules

upgrade:
        /usr/local/nginx/sbin/nginx -t

        kill -USR2 'cat /usr/local/nginx/logs/nginx.pid'
        sleep 1
        test -f /usr/local/nginx/logs/nginx.pid.oldbin

        kill -QUIT 'cat /usr/local/nginx/logs/nginx.pid.oldbin'

7>复制 fastdfs-nginx-module 源码中的配置文件到/etc/fdfs 目录,并修改

cp /usr/local/src/fastdfs-nginx-module/src/mod_fastdfs.conf /etc/fdfs/
vi /etc/fdfs/mod_fastdfs.conf

8>修改以下配置:

connect_timeout=10
     base_path=/tmp
     tracker_server=ip01:22122
     storage_server_port=23000
     group_name=group1
     url_have_group_name = true
     store_path0=/fastdfs/storage

9> 复制 FastDFS 的部分配置文件到/etc/fdfs 目录

cd /usr/local/src/FastDFS/conf

cp http.conf mime.types /etc/fdfs/

10> 在/fastdfs/storage 文件存储目录下创建软连接,将其链接到实际存放数据的目录

ln -s /fastdfs/storage/data/ /fastdfs/storage/data/M00

11>配置 Nginx

user nobody;

worker_processes 1;

events {

worker_connections 1024;

}

http {

include mime.types;

default_type application/octet-stream;

sendfile on;

keepalive_timeout 65;

server {

listen 8888;

server_name localhost;

location ~/group([0-9])/M00 {

ngx_fastdfs_module;

}

error_page 500 502 503 504 /50x.html;

location = /50x.html {

root html;

}

A、8888 端口值是要与/etc/fdfs/storage.conf 中的 http.server_port=8888 相对应, 因为 http.server_port 默认为 8888,如果想改成 80,则要对应修改过来。
B、Storage 对应有多个 group 的情况下,访问路径带 group 名,如/group1/M00/00/00/xxx, 对应的 Nginx 配置为:

     location ~/group([0-9])/M00 {
         ngx_fastdfs_module;
}

C、如查下载时如发现老报 404,将 nginx.conf 第一行 user nobody 修改为 user root 后重新启动。

12> 防火墙中打开 Nginx 的 8888 端口

vi /etc/sysconfig/iptables

添加:

-A INPUT -m state --state NEW -m tcp -p tcp --dport 8888 -j ACCEPT

#重启防火墙
service iptables restart

启动 Nginx

 /usr/local/nginx/sbin/nginx
(重启 Nginx 的命令为:/usr/local/nginx/sbin/nginx -s reload)

13>通过浏览器访问测试时上传的文件
http://ip:port/group1/M00/00/00/tlxkwlhttsGAU2ZXAAC07quU0oE095.png

　　http://ip/group1/M00/00/00/tlxkwlhttsGAU2ZXAAC07quU0oE095.png

JAVA API Client 详见GitHub ：https://github.com/fzmeng/fastdfs.client
