一、概述

Zipkin 是 Twitter 的一个开源项目，它基于 Google Dapper 实现，它致力于收集服务的定时数据，以解决微服务架构中的延迟问题，包括数据的收集、存储、查找和展现。 我们可以使用它来收集各个服务器上请求链路的跟踪数据，并通过它提供的 REST API 接口来辅助我们查询跟踪数据以实现对分布式系统的监控程序，从而及时地发现系统中出现的延迟升高问题并找出系统性能瓶颈的根源。除了面向开发的 API 接口之外，它也提供了方便的 UI 组件来帮助我们直观的搜索跟踪信息和分析请求链路明细，比
如：可以查询某段时间内各用户请求的处理时间等。 Zipkin 提供了可插拔数据存储方式：In-Memory、MySql、Cassandra 以及 Elasticsearch。

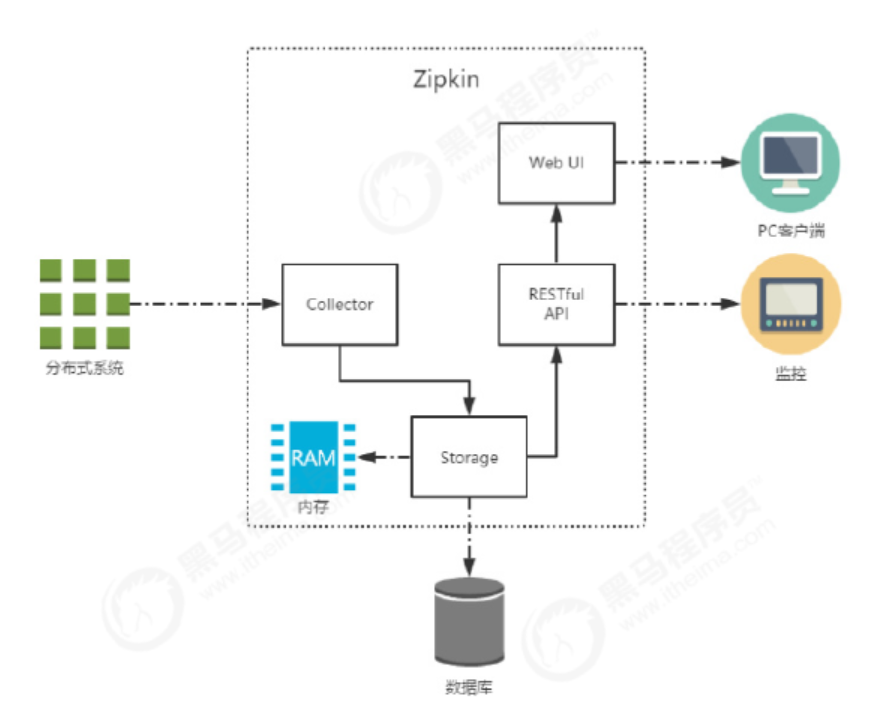

 上图展示了 Zipkin 的基础架构，它主要由 4 个核心组件构成：

  1. Collector：收集器组件，它主要用于处理从外部系统发送过来的跟踪信息，将这些信息转换为Zipkin 内部处理的 Span 格式，以支持后续的存储、分析、展示等功能。
  2. Storage：存储组件，它主要对处理收集器接收到的跟踪信息，默认会将这些信息存储在内存中，我们也可以修改此存储策略，通过使用其他存储组件将跟踪信息存储到数据库中。
  3. RESTful API：API 组件，它主要用来提供外部访问接口。比如给客户端展示跟踪信息，或是外接系统访问以实现监控等。
  4. Web UI：UI 组件，基于 API 组件实现的上层应用。通过 UI 组件用户可以方便而有直观地查询和分析跟踪信息。

Zipkin 分为两端，一个是 Zipkin 服务端，一个是 Zipkin 客户端，客户端也就是微服务的应用。客户端会配置服务端的 URL 地址，一旦发生服务间的调用的时候，会被配置在微服务里面的 Sleuth 的监听器监听，并生成相应的 Trace 和 Span 信息发送给服务端。发送的方式主要有两种，一种是 HTTP 报文的方式，还有一种是消息总线的方式如 RabbitMQ。不论哪种方式，我们都需要：

一个 Eureka 服务注册中心，这里我们就用之前的 eureka 项目来当注册中心。
一个 Zipkin 服务端。
多个微服务，这些微服务中配置Zipkin 客户端。

二、Zipkin Server的部署和配置

1、zipkin server下载

从spring boot 2.0开始，官方就不再支持使用自建Zipkin Server的方式进行服务链路追踪，而是直接提供了编译好的 jar 包来给我们使用。可以从官方网站下载先下载Zipkin的web UI，我们这里下载的是zipkin-server-2.12.9-exec.jar

2、启动

在命令行输入 java -jar zipkin-server-2.12.9-exec.jar 启动 Zipkin Server

默认Zipkin Server的请求端口为 9411
Zipkin Server的启动参数可以通过官方提供的yml配置文件查找

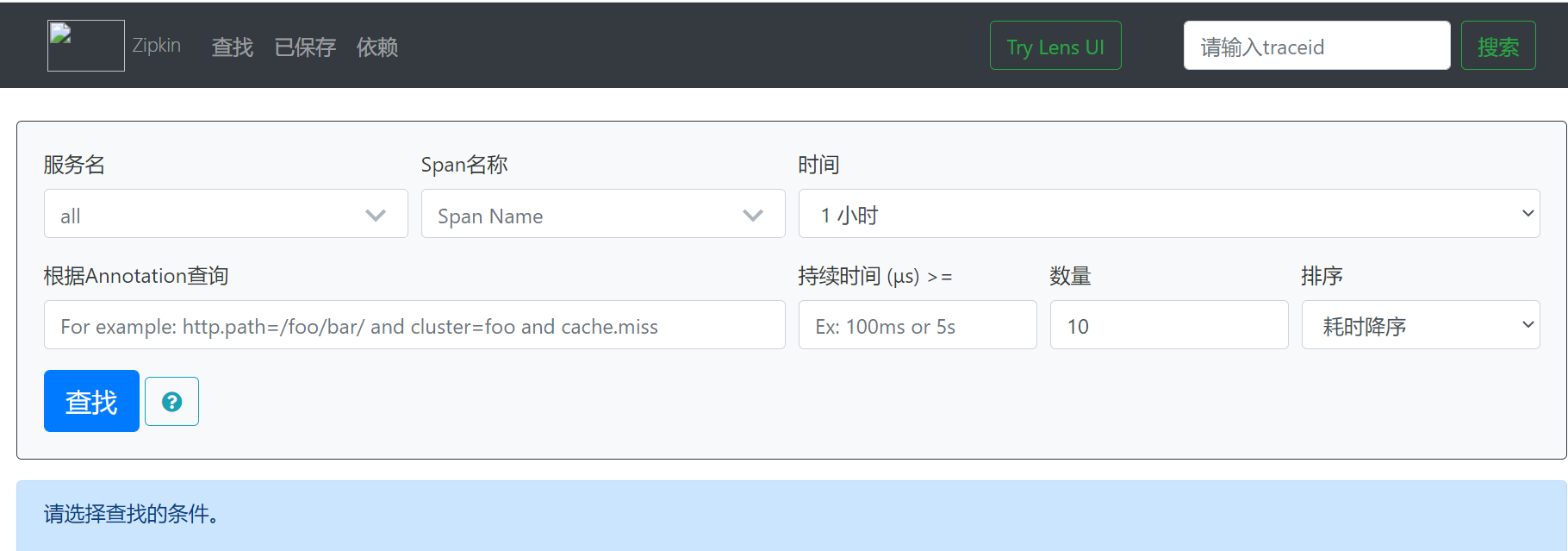

在浏览器输入 http://127.0.0.1:9411即可进入到Zipkin Server的管理后台

 三、客户端Zipkin+Sleuth整合

通过查看日志分析微服务的调用链路并不是一个很直观的方案，结合zipkin可以很直观地显示微服务之间的调用关系。

1)客户端添加依赖

        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-zipkin</artifactId>
        </dependency>

2)修改客户端配置文件

spring
  zipkin:
    base-url: http://127.0.0.1:9411/  #server的请求地址
    sender:
      type: web #数据的传输方式 , 已http的形式向server端发送数据
#      type: rabbit #向rabbitmq中发送消息
  sleuth:
    sampler:
      probability: 1 #采样比

指定了zipkin server的地址，下面制定需采样的百分比，默认为0.1，即10%，这里配置1，是记录全部的sleuth信息，是为了收集到更多的数据（仅供测试用）。在分布式系统中，过于频繁的采样会影响系统性能，所以这里配置需要采用一个合适的值。

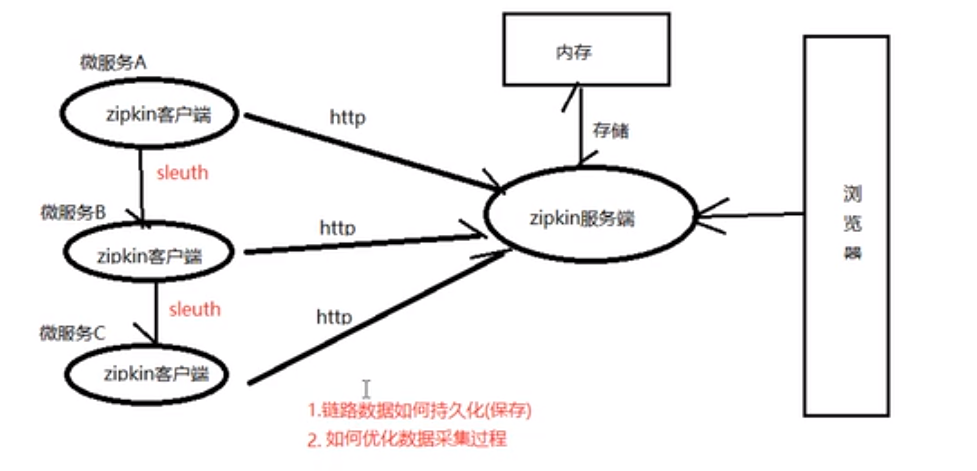

原理图：

四、zipkin server持久化mysql

1)官网找到zipkin server持久mysql数据库创建表脚本

2配置启动服务端

java -jar zipkin-server-2.12.9-exec.jar --STORAGE_TYPE=mysql --MYSQL_HOST=127.0.0.1 --MYSQL_TCP_PORT=3306 --MYSQL_DB=zipkin --MYSQL_USER=root --MYSQL_PASS=root

五、zipkin server持久化rabbitmq

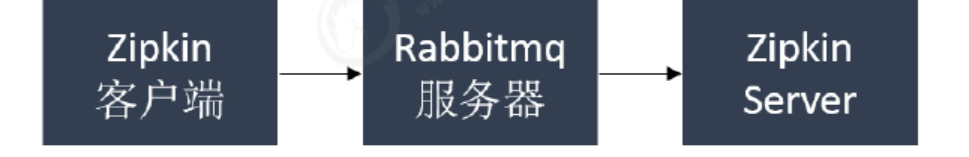

在默认情况下，Zipkin客户端和Server之间是使用HTTP请求的方式进行通信（即同步的请求方式），在网络波动，Server端异常等情况下可能存在信息收集不及时的问题。Zipkin支持与rabbitMQ整合完成异步消息传输。加了MQ之后，通信过程如下图所示：





 服务端启动

java -jar zipkin-server-2.12.9-exec.jar --RABBIT_ADDRESSES=127.0.0.1:5672

RABBIT_ADDRESSES ： 指定RabbitMQ地址
RABBIT_USER： 用户名（默认guest）
RABBIT_PASSWORD ： 密码（默认guest）
启动Zipkin Server之后，我们打开RabbitMQ的控制台可以看到多了一个Queue

其中zipkin 就是为我们自动创建的Queue队列

客户端配置依赖

<dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-zipkin</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-sleuth-zipkin</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.amqp</groupId>
            <artifactId>spring-rabbit</artifactId>
        </dependency>

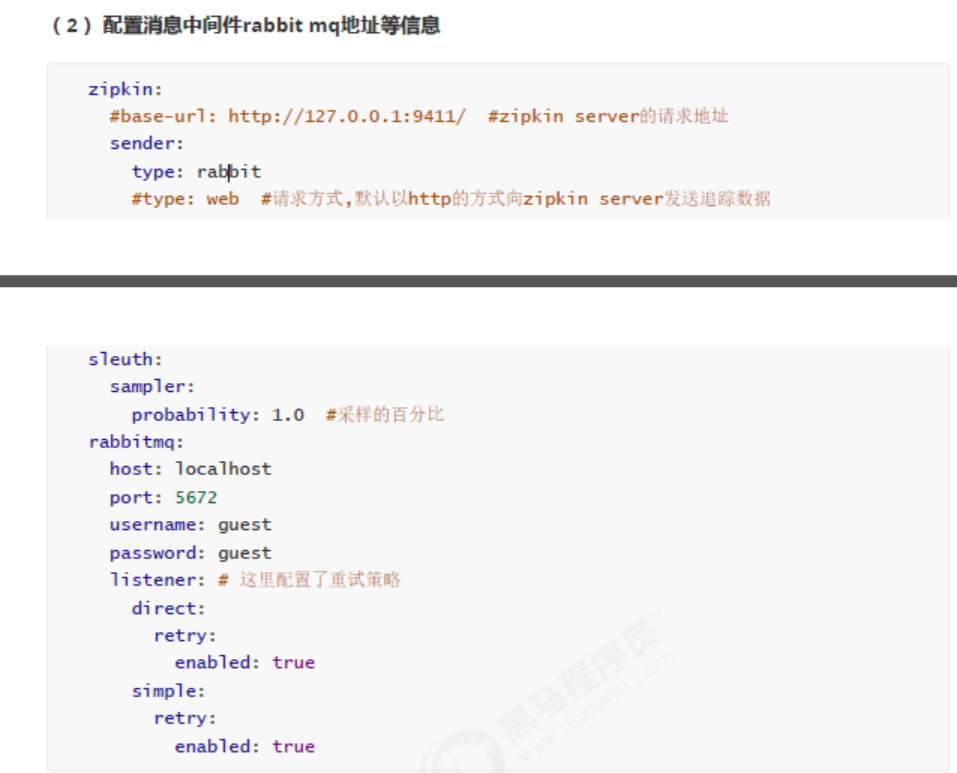

配置消息中间件地址等信息





（3） 测试
关闭Zipkin Server，并随意请求连接。打开rabbitmq管理后台可以看到，消息已经推送到rabbitmq。当Zipkin Server启动时，会自动的从rabbitmq获取消息并消费，展示追踪数据可以看到如下效果：

  • 1、请求的耗时时间不会出现突然耗时特长的情况
  • 2、当ZipkinServer不可用时（比如关闭、网络不通等），追踪信息不会丢失，因为这些信息会保存在Rabbitmq服务器上，直到Zipkin服务器可用时，再从Rabbitmq中取出这段时间的信息
