3.Spark设计与运行原理，基本操作

1.Spark已打造出结构一体化、功能多样化的大数据生态系统，请用图文阐述Spark生态系统的组成及各组件的功能。

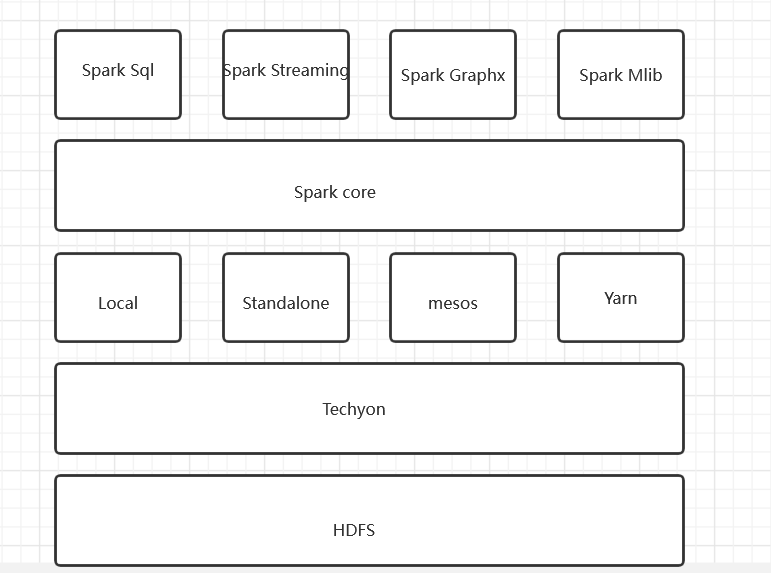

 Spark大数据计算平台包含许多子模块，构成了整个Spark的生态系统，其中Spark为核心。伯克利将整个Spark的生态系统称为伯克利数据分析栈（BDAS），如下图所示。









（1） Spark Core

Spark Core是整个BDAS的核心组件，是一种大数据分布式处理框架，不仅实现了MapReduce的算子map函数和reduce函数及计算模型，还提供如filter、join、groupByKey等更丰富的算子。

Spark将分布式数据抽象为弹性分布式数据集（RDD），实现了应用任务调度、RPC、序列化和压缩，并为运行在其上的上层组件提供API。其底层采用Scala函数式语言书写而成，并且深度借鉴Scala函数式的编程思想，提供与Scala类似的编程接口。

（2）Mesos

Mesos是Apache下的开源分布式资源管理框架，被称为分布式系统的内核，提供了类似YARN的功能，实现了高效的资源任务调度。

（3）Spark Streaming

Spark Streaming是一种构建在Spark上的实时计算框架，它扩展了Spark处理大规模流式数据的能力。其吞吐量能够超越现有主流流处理框架Storm，并提供丰富的API用于流数据计算。

 （4）MLlib

MLlib是Spark对常用的机器学习算法的实现库，同时包括相关的测试和数据生成器。MLlib目前支持4种常见的机器学习问题：二元分类、回归、聚类以及协同过滤，还包括一个底层的梯度下降优化基础算法。

（5）GraphX

GraphX是Spark中用于图和图并行计算的API，可以认为是GraphLab和Pregel在Spark (Scala)上的重写及优化，与其他分布式图计算框架相比，GraphX最大的贡献是，在Spark上提供一栈式数据解决方案，可以方便、高效地完成图计算的一整套流水作业。

（6）Spark SQL



Shark是构建在Spark和Hive基础之上的数据仓库。它提供了能够查询Hive中所存储数据的一套SQL接口，兼容现有的Hive QL语法。熟悉Hive QL或者SQL的用户可以基于Shark进行快速的Ad-Hoc、Reporting等类型的SQL查询。由于其底层计算采用了Spark，性能比Mapreduce的Hive普遍快2倍以上，当数据全部存储在内存时，要快10倍以上。2014年7月1日，Spark社区推出了Spark SQL，重新实现了SQL解析等原来Hive完成的工作，Spark SQL在功能上全覆盖了原有的Shark，且具备更优秀的性能。

（7）Alluxio

Alluxio（原名Tachyon）是一个分布式内存文件系统，可以理解为内存中的HDFS。为了提供更高的性能，将数据存储剥离Java Heap。用户可以基于Alluxio实现RDD或者文件的跨应用共享，并提供高容错机制，保证数据的
可靠性。





2.请阐述Spark的几个主要概念及相互关系：

   RDD,DAG,Application, job,stage,task,Master, worker, driver,executor,Claster Manager



* RDD：是弹性分布式数据集（Resilient Distributed Dataset）的简称，是分布式内存的一个抽象概念，提供了一种高度受限的共享内存模型；

* DAG：是Directed Acyclic Graph（有向无环图）的简称，反映RDD之间的依赖关系；

* Executor：是运行在工作节点（Worker Node）上的一个进程，负责运行任务，并为应用程序存储数据；

*application（应用）其实就是用spark-submit提交的程序。比方说spark examples中的计算pi的SparkPi。一个application通常包含三部分：从数据源（比方说HDFS）取数据形成RDD，通过RDD的transformation和action进行计算，将结果输出到console或者外部存储（比方说collect收集输出到console）。

*Job

 Spark中的Job和MR中Job不一样不一样。MR中Job主要是Map或者Reduce Job。而Spark的Job其实很好区别，一个action算子就算一个Job，比方说count，first等。

*Task

Task是Spark中最新的执行单元。RDD一般是带有partitions的，每个partition的在一个executor上的执行可以任务是一个Task。

*Stage

 Stage概念是spark中独有的。一般而言一个Job会切换成一定数量的stage。各个stage之间按照顺序执行。至于stage是怎么切分的，首选得知道spark论文中提到的narrow dependency(窄依赖)和wide dependency（ 宽依赖）的概念。其实很好区分，看一下父RDD中的数据是否进入不同的子RDD，如果只进入到一个子RDD则是窄依赖，否则就是宽依赖。宽依赖和窄依赖的边界就是stage的划分点。从spark的论文中的两张截图，可以清楚的理解宽窄依赖以及stage的划分。



*master和worker节点

搭建spark集群的时候我们就已经设置好了master节点和worker节点，一个集群有多个master节点和多个worker节点。

master节点常驻master守护进程，负责管理worker节点，我们从master节点提交应用。

worker节点常驻worker守护进程，与master节点通信，并且管理executor进程。

PS：一台机器可以同时作为master和worker节点（举个例子：你有四台机器，你可以选择一台设置为master节点，然后剩下三台设为worker节点，也可以把四台都设为worker节点，这种情况下，有一个机器既是master节点又是worker节点）

*driver和executor进程

driver进程就是应用的main()函数并且构建sparkContext对象，当我们提交了应用之后，便会启动一个对应的driver进程，driver本身会根据我们设置的参数占有一定的资源（主要指cpu core和memory）。下面说一说driver和executor会做哪些事。

driver可以运行在master上，也可以运行worker上（根据部署模式的不同）。driver首先会向集群管理者（standalone、yarn，mesos）申请spark应用所需的资源，也就是executor，然后集群管理者会根据spark应用所设置的参数在各个worker上分配一定数量的executor，每个executor都占用一定数量的cpu和memory。在申请到应用所需的资源以后，driver就开始调度和执行我们编写的应用代码了。driver进程会将我们编写的spark应用代码拆分成多个stage，每个stage执行一部分代码片段，并为每个stage创建一批tasks，然后将这些tasks分配到各个executor中执行。

executor进程宿主在worker节点上，一个worker可以有多个executor。每个executor持有一个线程池，每个线程可以执行一个task，executor执行完task以后将结果返回给driver，每个executor执行的task都属于同一个应用。此外executor还有一个功能就是为应用程序中要求缓存的 RDD 提供内存式存储，RDD 是直接缓存在executor进程内的，因此任务可以在运行时充分利用缓存数据加速运算。



 总体而言，如下图所示，在Spark中，一个应用（Application）由一个任务控制节点（Driver）和若干个作业（Job）构成，一个作业由多个阶段（Stage）构成，一个阶段由多个任务（Task）组成。当执行一个应用时，任务控制节点会向集群管理器（Cluster Manager）申请资源，启动Executor，并向Executor发送应用程序代码和文件，然后在Executor上执行任务，运行结束后，执行结果会返回给任务控制节点，或者写到HDFS或者其他数据库中。

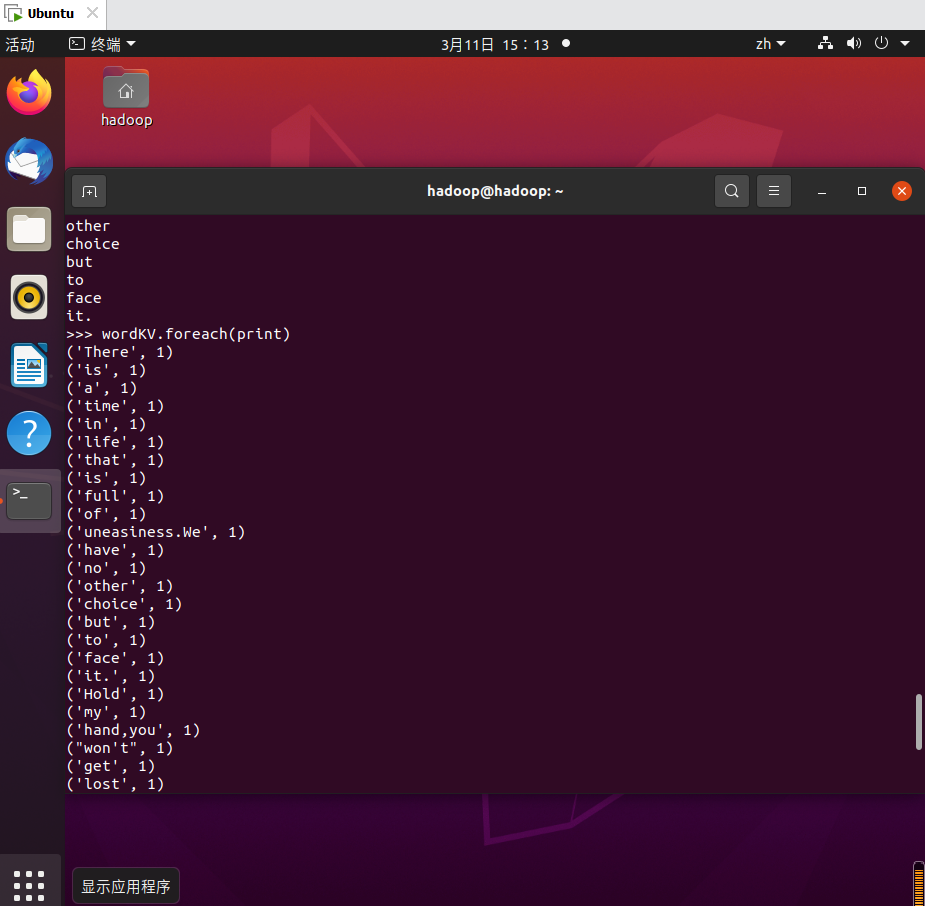

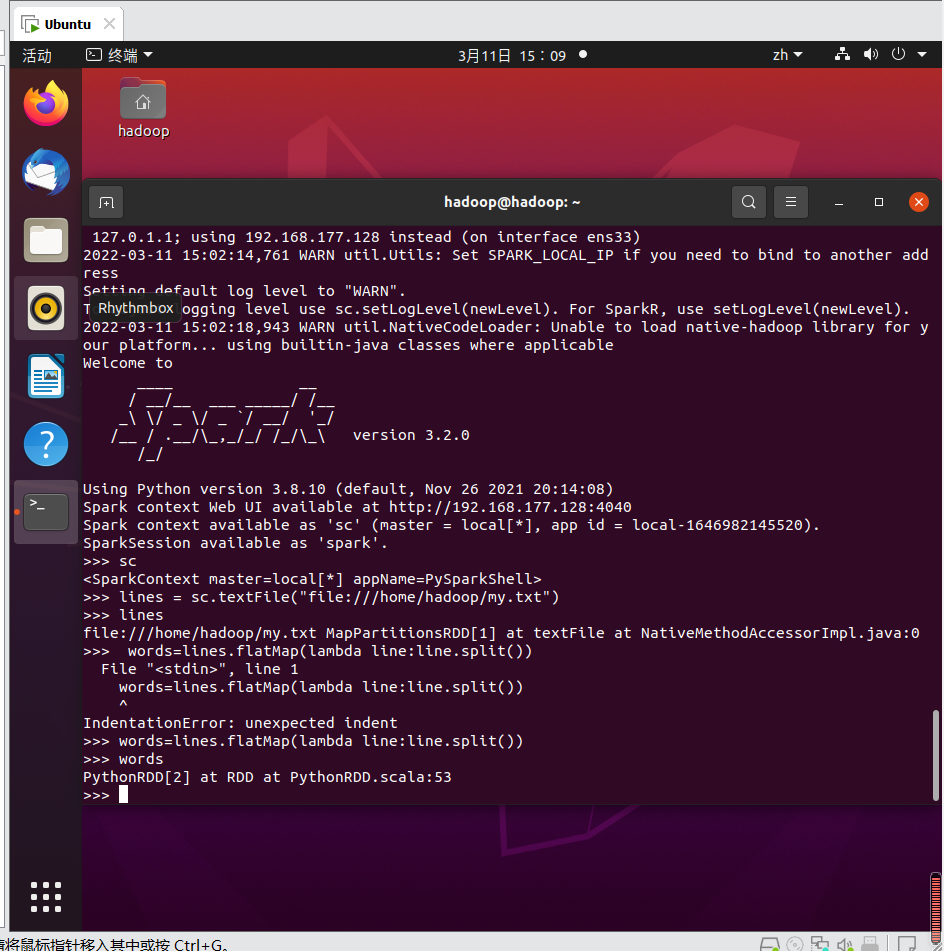

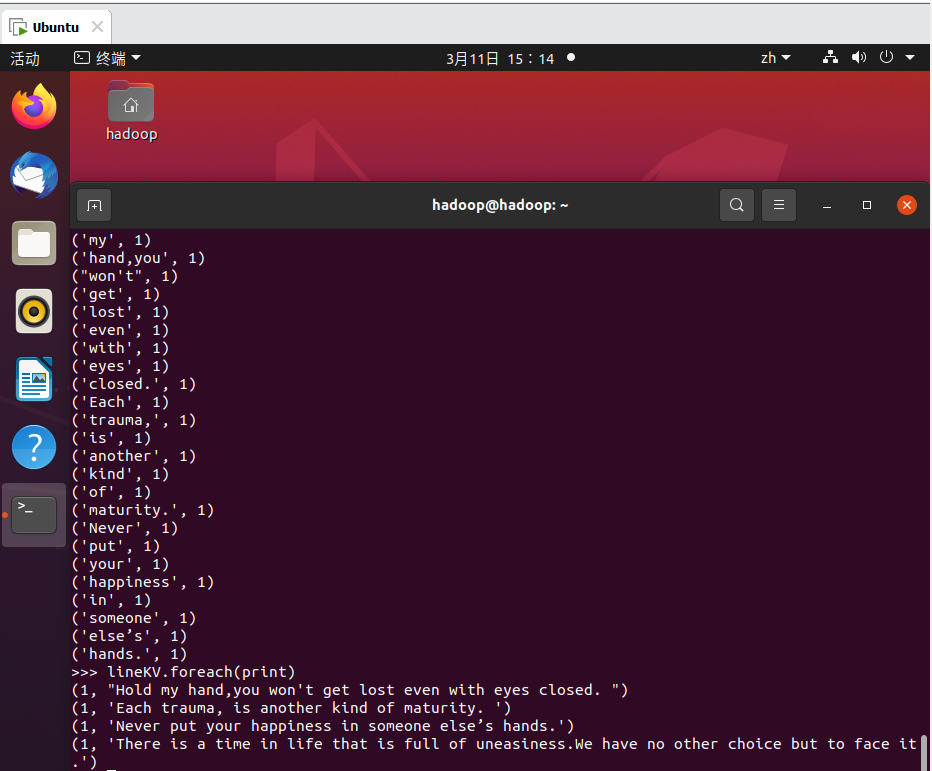

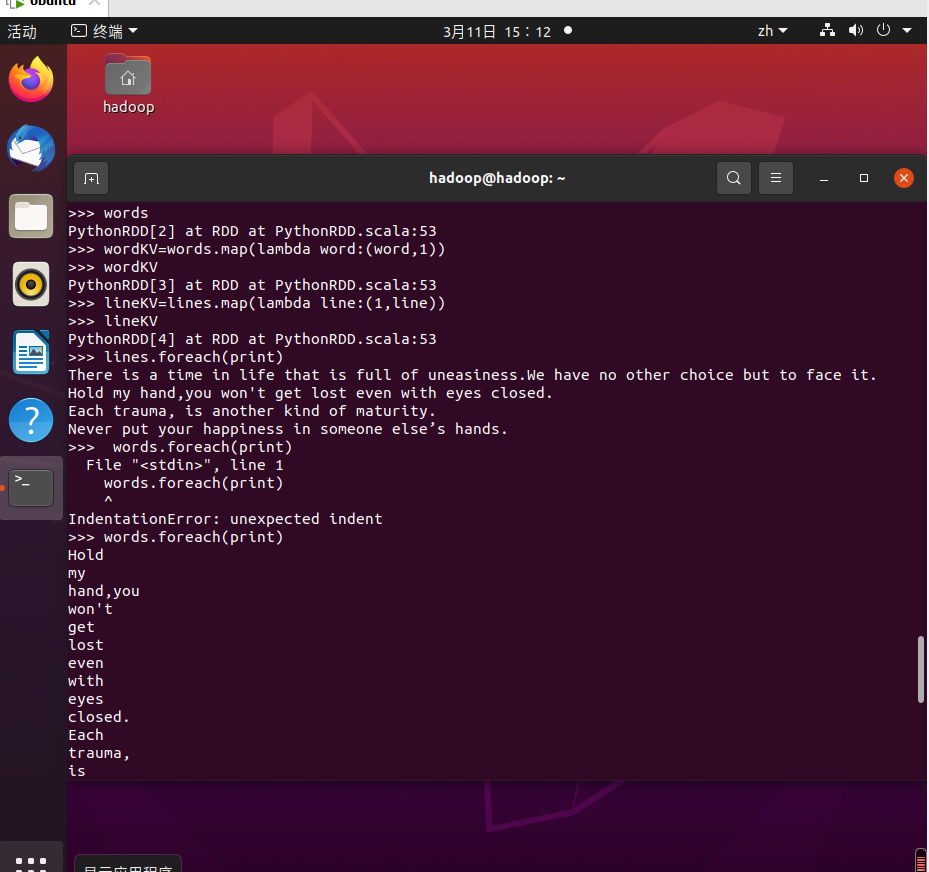

3.在PySparkShell尝试以下代码，观察执行结果，理解sc,RDD,DAG。请画出相应的RDD转换关系图。
