UML用例图和类图

1.用例图

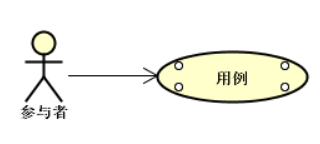

关联关系：参与者使用某个用例，箭头指向消息接收方。

　　　　

---

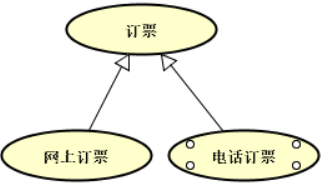

泛化关系：子用例继承父用例，箭头指向父用例。

　　　　　　

---

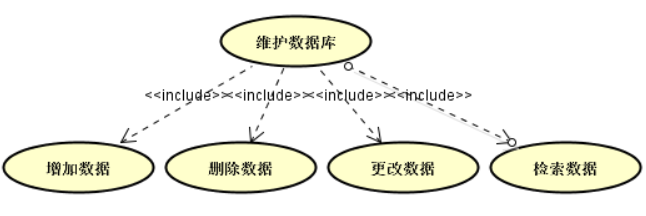

包含关系：用例分解出的各步骤，箭头指向分解出来的用例。

　　　　

---

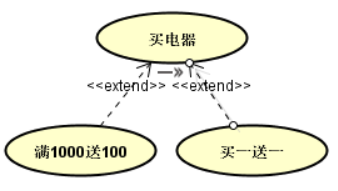

扩展关系：箭头指向基础用例。

　　　　

---



依赖关系：箭头指向被依赖项。

　　　　

---



2.类图

泛化关系：空心三角实线箭头，继承非抽象类

　　　　

---



实现关系：空心三角虚线箭头，继承抽象类、接口

　　

---



聚合关系&组合关系：空心、实心菱形实线箭头，A箭头指向B，表示B由A组成。是整体与部分的关系

组合关系（实心）偏重强依赖，表示整体不存在的话部分也不存在，例如， 公司不存在了，部门也将不存在了；聚合关系（空心）则不同，表示的是即使整体不存在了，部分仍然存在；例如， 部门撤销了，人员不会消失，他们依然存在。

　　　　

---



关联关系：用直线表示时，说明双方互相知道；若强调方向，例如A指向B，表示A知道B，B不知道A

是一种拥有的关系,它使一个类知道另一个类的属性和方法；

　　　　

---



依赖关系：A依赖于B，是一种使用的关系



【代码表现】：局部变量、方法的参数或者对静态方法的调用。
