FreeRTOS应用基础（二）——基本任务使用

这篇文章实际上是和上一篇文章一起写的，今天才整理了一下。下一篇或许遥遥无期吧，随心随笔。

本文主要介绍了FreeRTOS任务的基本概念与使用，此部分为FreeRTOS的最基础单元，也是RT：OS的基础构成部分。此部分需要达到以下目标：

了解堆栈和内存管理；
理解任务的概念和状态；
熟练掌握任务的创建、删除和配置等操作；

内存管理

栈.（stack）：由编译器自动分配释放，存放函数的参数值，局部变量的值等，函数结束，内存自动释放，栈向下增长，即内存地址由高到低。
堆（heao）：一般为程序员自主分配的空间，如malloc()分配的内存即为这种，需手动分配和释放，堆向上增长，即内存地址由低到高。；

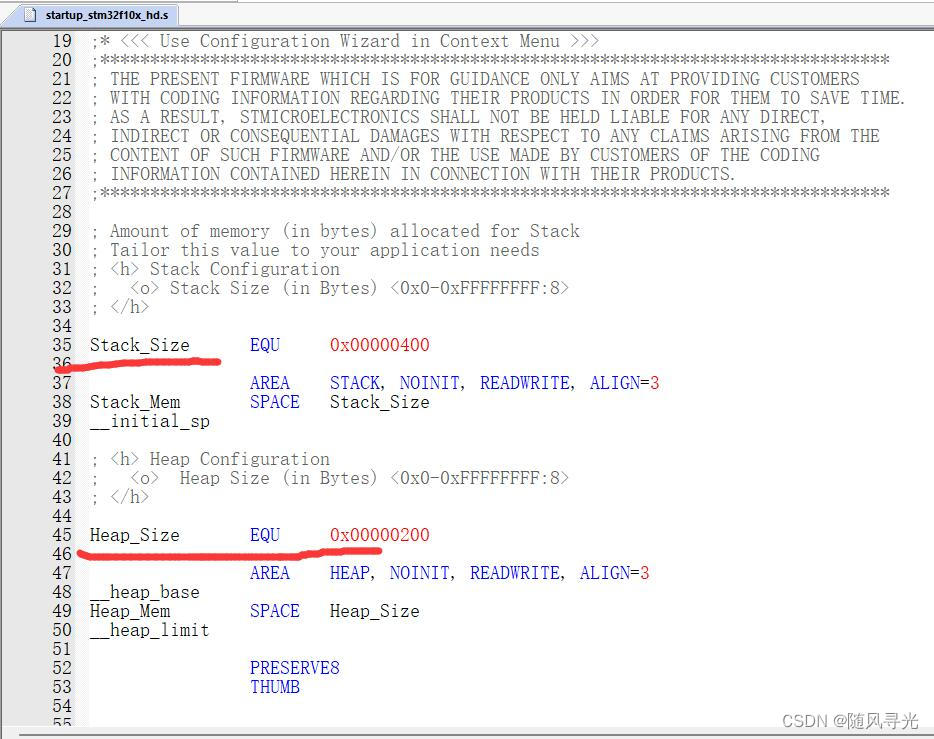

以STM32F103为例：

栈的大小，一般默认为0x00000400，即1K的大小（0x400/1024）在C语言的库函数中，有mallc、free等函数，但是在FreeRTOS中，它们不适用：

不适合用在资源紧缺的嵌入式系统中
这些函数的实现过于复杂、占据的代码空间太大
并非线程安全的(thread-safe)
运行有不确定性：每次调用这些函数时花费的时间可能都不相同
内存碎片化
使用不同的编译器时，需要进行复杂的配置
有时候难以调试

因此一个内存管理模块是单片机程序架构和RTOS的刚需部分。
FreeRTOS自带5种内存管理文件：

文件	优点	缺点
heap_1.c	分配简单，时间确定	只分配、不回收
heap_2.c	动态分配、最佳匹配	碎片、时间不定
heap_3.c	调用标准库函数	速度慢、时间不定
heap_4.c	相邻空闲内存可合并	可解决碎片问题、时间不定
heap_5.c	在heap_4基础上支持分隔的内存块	可解决碎片问题、时间不定

内存的动态管理属于C语言的知识范畴，在RTOS中，内存管理方式的选择也很重要，但仅从入门使用角度来说，可以暂时放在后续学习；

任务概念

什么是任务？在操作系统中，有时候也把任务称为线程。个人理解，任务（task）即单片机要做的事，在代码中，任务就是一个函数；
在裸机程序中，对于简单的方式，经常采用查询方式，即一件事完成后，再去完成另一件事，按照顺序执行，这种执行导致当有紧急情况时，可能会得不到处理。对于更复杂的程序，为了能够去及时执行紧急任务，于是便产生了中断(ISR)。
查询+中断方式能够解决大部分裸机上的应用，但随着工程的复杂，裸机的程序可能会变得越来越复杂，中断得复杂和嵌套可能会带来难以解决得问题。
RTOS相对于裸机得最大优点便是其可以通过调度实现多任务管理，即由调度器来决定当前任务得执行，即便对于大部分单片机而言，同一时刻只能执行一个任务，但通过调度算法可以实现不同时刻，多个任务复杂有序的执行，从而达到多任务效果（看起来所有任务同时运行）。

任务状态

FreeRTOS支持以下四种任务状态：

运行状态——Running
即任务在当前时刻处于实际执行状态；
阻塞状态——Blocked
由于某些原因，任务需要满足某些条件时，才能够运行的状态，一般由信号量、消息队列、事件标志等驱动。
暂停状态——Suspended
即将任务挂起，挂起后，这个任务不再执行，只有调用函数才能将其恢复。
就绪状态——Ready
即处于能够运行，但由于优先级问题还没有运行的任务状态；

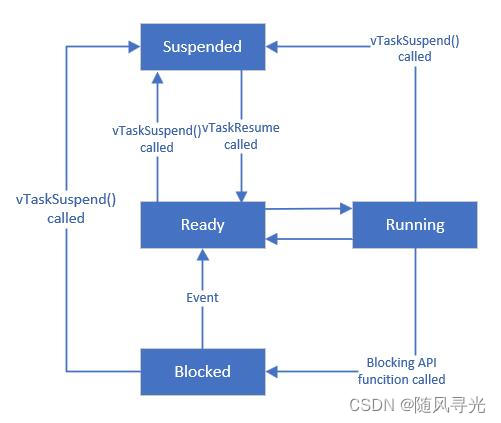

四种任务的状态转换图如下：

任务优先级、tick和延时

优先级和tick

在FreeRTOS中，可设置0~confingMAX_PRIORITIES-1范围内的优先级，数值越大，优先级越高。
FreeRTOS会确保最高优先级的、可运行的任务，立马执行；
对于相同优先级的、可运行的任务，轮流执行；

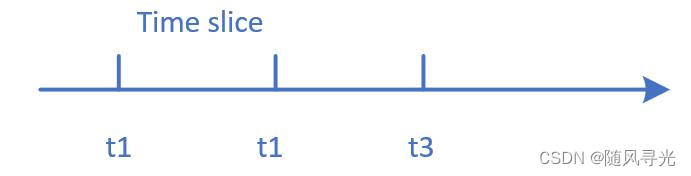

FreeRTOS的系统心跳（系统节拍）来源于Systick系统定时器产生的周期性中断，如下图

t1、t2、t3为发射中断的时刻
t1和t2之间的时间称为时间片
时间片的长度由confingTICK_RATE_HZ决定，如设置为1000，则时间片长度为1ms，1/1000；

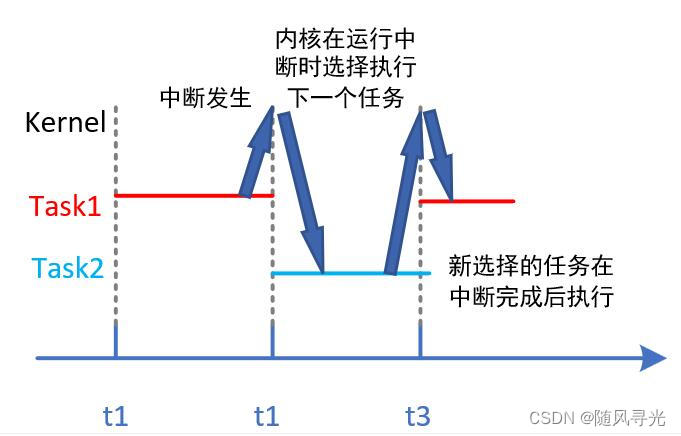

对于相同优先级的任务，可以从下图分析：

从图中也可以看出，
任务切换时，需要运行中断处理函数，中断运行也需要时间，故任务运行的时间并不是严格从t1、t2、t3哪里开始的；

delay

FreeRTOS中，有两个delay函数：

vTaskDelay：至少等待指定个数的Tick Interrupt才能变为就绪状态
vTaskDelayUntil：等待到指定的绝对时刻，才能变为就绪态。

void vTaskDelay( const TickType_t xTicksToDelay ); /* xTicksToDelay: 等待多少给
Tick */
/* pxPreviousWakeTime: 上一次被唤醒的时间
* xTimeIncrement: 要阻塞到(pxPreviousWakeTime + xTimeIncrement)
* 单位都是Tick Count
*/
BaseType_t xTaskDelayUntil( TickType_t * const pxPreviousWakeTime,
const TickType_t xTimeIncrement );

vTaskDelay

对于vTaskDelay来说，基于tick的延时并不精确，vTaskDelay(2)本意是延迟2个tick周期，但可能一个多Tick就返回了。

/* 假设configTICK_RATE_HZ=100, Tick周期时10ms, 那么等待2个Tick，也就是等待20ms */
vTaskDelay(2);

/* 还可以使用pdMS_TO_TICKS宏把ms转换为tick */
vTaskDelay(pdMS_TO_TICKS(100)); 		// 等待100ms

使用vTaskDelay函数时，建议以ms为单位，使用pdMS_TO_TICKS把时间转换为Tick。这样的代码就与configTICK_RATE_HZ无关，即使配置项configTICK_RATE_HZ改变了，我们也不用去修改代码。

xTaskDelayUntil(&Pre, n)

xTaskDelayUntil可以实现相较于vTaskDelay()更加精准的延时，一般用于实现一个固定执行周期的需求(当你需要让你的任务以固定频率周期性的执行时)，采用绝对时间维持，具体实现过程可参考
FreeRTOS学习笔记——精准延时_anobodykey的博客-CSDN博客
https://blog.csdn.net/anobodykey/article/details/42042965
使用delay后，会使当前任务立刻进入阻塞态，此时在一个tick内，会继续下一个任务。

任务基本操作

任务函数

在FreeRTOS中，任务就是一个函数，原型为：

void ATaskFunction( void *pvParameters );

注意：

函数无返回值；
同一个函数可以创建多个任务，即多个任务可以采用同一个函数；
函数内部，尽量使用局部变量
- 每个任务都有自己的栈；
有多个任务运行同一个函数时
- 任务A的局部变量放在任务A的栈中、任务B的局部变量放在任务B的栈中；
- 不如任务的局部变量，有自己的副本
若函数内部使用全局变量、静态变量的话
- 则多个任务使用的为同一个副本
- 使用过程中需要放在冲突

以下为一个任务函数的模板：

void ATaskFunction( void *pvParameters )
{
    /* 对于不同的任务，局部变量放在任务的栈里，有各自的副本 */
    int32_t lVariableExample = 0;
    /* 任务函数通常实现为一个无限循环 */
    while(1)
    {
    /* 任务的代码 */
    }
    /* 如果程序从循环中退出，一定要使用vTaskDelete删除自己
    * NULL表示删除的是自己
    */
    vTaskDelete( NULL );
    /* 程序不会执行到这里, 如果执行到这里就出错了 */
}

创建任务

创建任务的函数原型为：

BaseType_t xTaskCreate(
    TaskFunction_t pxTaskCode, // 函数指针, 任务函数
    const char * const pcName, // 任务的名字
    const configSTACK_DEPTH_TYPE usStackDepth, /*任务栈 大小，单位 word ，也就是 4 字节*/
    void * const pvParameters, // 调用任务函数时传入的参数
    UBaseType_t uxPriority, // 优先级
    TaskHandle_t * const pxCreatedTask ); // 任务句柄, 以后使用它来操作这个任务

详细参数说明如下：

参数	解释
pvTaskCode	函数指针，可以简单地认为任务就是一个C函数。它稍微特殊一点：永远不退出，或者退出时要调用"vTaskDelete(NULL)"
pcName	pcName任务的名字，FreeRTOS内部不使用它，仅仅起调试作用。长度为：configMAX_TASK_NAME_LEN
usStackDepth	每个任务都有自己的栈，这里指定栈大小，单位 word ，也就是 4 字节，最大值为uint16_t的最大值。大部分时候，只能估计栈的大小，精确的办法是看反汇编码。
pvParameters	调用pvTaskCode函数指针时用到：pvTaskCode(pvParameters)
uxPriority	优先级范围：0~(configMAX_PRIORITIES – 1)，数值越大优先级越高，如果传入过大的值，xTaskCreate会把它调整为(configMAX_PRIORITIES – 1)
pxCreatedTask	用来保存xTaskCreate的输出结果：task handle。以后如果想操作这个任务，比如修改它的优先级，就需要这个handle。如果不想使用该handle，可以传入NULL。即TCB_t
返回值	成功：pdPASS；失败：errCOULD_NOT_ALLOCATE_REQUIRED_MEMORY(失败原因只有内存不足); 注意：文档里都说失败时返回值是pdFAIL，这不对。 pdFAIL是0，errCOULD_NOT_ALLOCATE_REQUIRED_MEMORY是-1。

通过实验发现，可以使用同一个函数和同一个句柄可以多次创造任务，此时任务的运行会发生重叠，同时如果此时采用删除这个句柄所创造的任务，只能删除一个运行的任务（如果你创建了两个同样的，删除后还会剩一个），若再次使用这个句柄删除任务，则会直接发生硬件错误（怀疑是访问内存越界）。故创造任务时，还需自行判断任务存在状态后再执行。

空闲任务和钩子函数

空闲任务用于在用户任务都处于阻塞态时运行，通过空闲任务，可以使系统得到短暂的休息，同时可以在空闲任务中更好的实现低功耗，用户可以在空闲任务中实现睡眠，停机等低功耗措施。
空闲任务需要注意：

在使用vTaskStartScheduler()函数来创建、启动调度器时，这个函数内部会创建空闲任务；
空闲任务的优先级为0，不能阻碍用户任务运行；
空闲任务不会处于阻塞，要么处于就绪态、要么处于运行态；
当删除任务时，需要通过执行空闲任务，去释放该任务的内存；注意：此处的空闲任务指的是内核自带的空闲任务，用户无需特意去定义，只需在删除后，提供一段tick延时，确保系统可以自动释放内存即可，除非采用静态创建的任务，需要用户自己手动定义删除内存，教程里并未强调这一点，：

空闲任务内可添加钩子函数（Idle Task Hook Functions），即用于空闲任务执行时的函数，作用如下：

执行一些低优先级的、后台的、需要连续执行的函数
测量系统的空闲时间：空闲任务能被执行就意味着所有的高优先级任务都停止了，所以测量空闲任务占据的时间，就可以算出处理器占用率。
让系统进入省电模式：空闲任务能被执行就意味着没有重要的事情要做，当然可以进入省电模式了。

空闲任务的钩子函数的限制：

不能导致空闲任务进入阻塞状态、暂停状态
如果你会使用vTaskDelete()来删除任务，那么钩子函数要非常高效地执行。如果空闲任务移植卡在钩子函数里的话，它就无法释放内存。

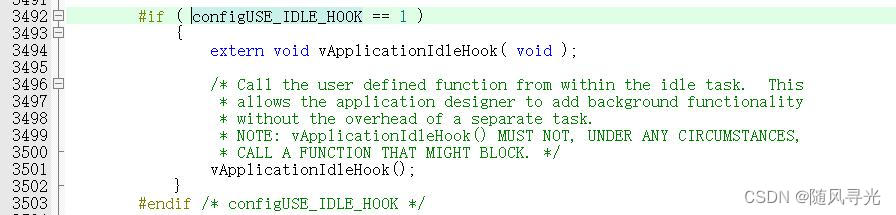

要使用空闲任务的钩子函数，首先需要将以下宏定义打开，可以在FreeRTOSconfig.h中配置

#define configUSE_IDLE_HOOK			0

其次需要定义以下函数：

void vApplicationIdleHook( void );

删除任务

删除任务需要使用以下函数

//配置宏定义
#define INCLUDE_vTaskDelete 1
/*
参数：
pvTaskCode：任务句柄，使用xTaskCreate创建任务时可以得到一个句柄。
可传入以下值：
自杀： vTaskDelete(NULL)，即当前正在执行的任务;
被杀：别的任务执行vTaskDelete(pvTaskCode) ，pvTaskCode是自己的句柄;
杀人：执行vTaskDelete(pvTaskCode) ，pvTaskCode是别的任务的句柄
*/
void vTaskDelete( TaskHandle_t xTaskToDelete );

在执行删除函数后，任务的内存并没有被立刻释放，故调用这个函数时，一定要确保在删除前，空闲任务可以执行，将要删除的任务内存释放；

挂起任务

任务可通过以下函数进入Suspended状态：

//使用此函数需要先配置宏定义
#define INCLUDE_vTaskSuspend 1

/*
xTaskToSuspend：任务句柄，NULL则代表挂起当前正在执行的任务，即自己挂起自己；
*/
void vTaskSuspend (TaskHandle_t xTaskToSuspend /* 任务 句柄 */

恢复任务

非中断：

//使用此函数需要先配置宏定义，和挂起一样
#define INCLUDE_vTaskSuspend 1

/*
xTaskToSuspend：需要恢复的任务句柄；
*/
void vTaskResume (TaskHandle_t xTaskToResume /* 任务 句柄 */

此函数是用于任务代码中调用的，故不可以在中断服务程序中调用此函数，
中断：
中断服务程序中使用的 xTaskResumeFromISR()，以后缀FromISR结尾。

//配置宏定义
#define INCLUDE_xResumeFromISR 1
void vTaskResumeFromISR (TaskHandle_t xTaskToResume /* 任务 句柄 */

如果用户打算采用这个函数实现中断与任务的同步，要注意一种情况，如果此函数的调用优先于函数vTaskSuspend被调用，那么此次同步会丢失，这种情况下建议使用信号量来实现同步。此函数是用于中断服务程序中调用的，故不可以在任务中使用此函数，任务中使用的是vTaskResume。

实验验证

问题：在一般的freertos程序中，该如何管理任务的创建和删除？如何避免重复创建或删除任务？
功能
可抢占时间片轮转
任务一：LED1快速闪烁
任务二：LED2间隔1s闪烁

key1：任务一，正常时挂起，再按一下恢复
key2：任务二，正常时挂起，再按一下恢复

key3：任务一，存在时删除，不存在则创建
WK_UP：任务二，正常时挂起，再按一下恢复
通过串口查看各任务状态

此处采用的按键消抖，通过正点原子的key.h和delay文件实现：

#include "main.h"
#include "includes.h"

TaskHandle_t StartTask_Handler;
TaskHandle_t xHandleTask1;
TaskHandle_t xHandleTask2;
/*
*********************************************************************************************************
*	函 数 名: vTaskLED1
*	功能说明:
*	形    参: 无
*	返 回 值: 无
*	优 先 级:  1
*	说    明：每隔1s闪烁一次
*********************************************************************************************************
*/
void vTaskLED1(void *pvParameters)
{
	while(1)
	{
		LED_On(1);
		vTaskDelay(pdMS_TO_TICKS(200));
		LED_Off(1);
		vTaskDelay(pdMS_TO_TICKS(200));
	}
}
/*
*********************************************************************************************************
*	函 数 名: vTaskLED2
*	功能说明:
*	形    参: 无
*	返 回 值: 无
*	优 先 级:  2
*	说    明：1s亮1s灭
*********************************************************************************************************
*/
static void vTaskLED2(void *pvParameters)
{
	while(1)
	{
		LED_Toggle(2);
		vTaskDelay(pdMS_TO_TICKS(1000));
	}
}

/*
*********************************************************************************************************
*	函 数 名: vTaskKey
*	功能说明: 按键扫描函数
*	形    参: 无参
*	返 回 值: 无
*	优 先 级:  3
*	说    明：
*********************************************************************************************************
*/
static void vTaskKey(void *pvParameters)
{
	int key;
	int task_pass;//创建任务是否成功标志位
	static int task1_state=1;//0：不存在，1：存在且正常运行，2：挂起
	static int task2_state=1;
	while(1)
	{
		key = KEY_Scan(0);
		switch(key)
		{
			case 1://任务一：正常时挂起，再按一下恢复
			{
				if(task1_state==1)
				{
				    vTaskSuspend (xHandleTask1);
				    task1_state=2;
				    printf("任务LED1挂起成功\r\n");
				}
				else if(task1_state==2)
				{
				    vTaskResume (xHandleTask1);
				    printf("任务LED1已恢复\r\n");
				    task1_state=1;
				}
				break;
			};

			case 2://任务二：正常时挂起，再按一下恢复
			{
				if(task2_state==1)
				{
				    vTaskSuspend (xHandleTask2);
				    task2_state=2;
				    printf("任务LED2挂起成功\r\n");
				}
				else if(task2_state==2)
				{
				    vTaskResume(xHandleTask2);
				    printf("任务LED2已恢复\r\n");
				    task2_state=1;
				}
				break;
			};

			case 3://任务一：存在时删除，不存在则创建
			{
				if(task1_state)
				{
				    vTaskDelete (xHandleTask1);
				    printf("任务LED1删除\r\n");
				    task1_state = 0;
				}
				else
				{
				    task_pass = xTaskCreate( vTaskLED1, /* 任务函数*/
				        "vTask1", /* 任务名*/
				        512, /*任务栈 大小，单位 word ，也就是 4 字节*/
				        NULL, /* 任务参数*/
				        1, /* 任务优先级*/
				        &xHandleTask1); /* 任务句柄*/
				    task1_state = 1;

					if(task_pass == 1)
					    printf("任务LED1创建成功\r\n");
					else
				    	printf("任务LED1创建失败\r\n");

				}
				break;

			};
			case 4://删除任务二
			{
				if(task2_state)
				{
					vTaskDelete (xHandleTask2);
					printf("任务LED2删除\r\n");
					task2_state = 0;
				}
				else
				{
					task_pass = xTaskCreate( vTaskLED2, /* 任务函数*/
					"vTask2", /* 任务名*/
					512, /*任务栈 大小，单位 word ，也就是 4 字节*/
					NULL, /* 任务参数*/
					1, /* 任务优先级*/
					&xHandleTask2); /* 任务句柄*/
					task2_state = 1;
					if(task_pass == 1)
						printf("任务LED2创建成功\r\n");
					else
						printf("任务LED2创建失败\r\n");
				}
				break;
			}
		}
		vTaskDelay(10);//确保系统的空闲任务有空运行
	}
}
void Task_Creat(void *pvParameters)
{

	xTaskCreate( vTaskKey, /* 任务函数*/
				"vTaskKEY", /* 任务名*/
				512, /*任务栈 大小，单位 word ，也就是 4 字节*/
				NULL, /* 任务参数*/
				1, /* 任务优先级*/
				NULL);/* 任务句柄*/
	xTaskCreate( vTaskLED1, /* 任务函数*/
					"vTask1", /* 任务名*/
					512, /*任务栈 大小，单位 word ，也就是 4 字节*/
					NULL, /* 任务参数*/
					1, /* 任务优先级*/
					&xHandleTask1); /* 任务句柄*/
	xTaskCreate( vTaskLED2, /* 任务函数*/
					"vTask2", /* 任务名*/
					512, /*任务栈 大小，单位 word ，也就是 4 字节*/
					NULL, /* 任务参数*/
					2, /* 任务优先级*/
					&xHandleTask2); /* 任务句柄*/
    vTaskDelete(StartTask_Handler); //删除开始任务
    taskEXIT_CRITICAL();            //退出临界区
}
int main()
{

	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);	//设置NVIC中断分组2:2位抢占优先级，2位响应优先级
	delay_init();
	Key_Init();
	LED_Init();
	Uart_Init();
	printf("start\r\n");
	/* 创建开始任务*/
	xTaskCreate( Task_Creat, /* 任务函数*/
					"vTaskStart", /* 任务名*/
					512, /*任务栈 大小，单位 word ，也就是 4 字节*/
					NULL, /* 任务参数*/
					1, /* 任务优先级*/
					&StartTask_Handler); /* 任务句柄*/
	/* 启动调度，开始执行任务*/
	vTaskStartScheduler();

	while(1);

}
