matlab学习笔记8 基本绘图命令-特殊图形绘制

一起来学matlab-matlab学习笔记8

基本绘图命令_3 特殊图形绘制

觉得有用的话,欢迎一起讨论相互学习~

参考书籍
《matlab 程序设计与综合应用》张德丰等著 感谢张老师的书籍，让我领略到matlab的便捷
《MATLAB技术大全》葛超等编著 感谢葛老师的书籍，让我领略到matlab的高效

特殊二维绘图函数

条形图


y=[1 2 3;4 5 6;7 8 9];
subplot(2,1,1);
bar(y);
subplot(2,1,2);
barh(y);


使用stack和group的区别

y=[1 2 3;4 5 6;7 8 9];
subplot(2,1,1);
bar(y,'style','group');
subplot(2,1,2);
barh(y,'style','stack');


饼形图

• 在统计学中，经常要使用饼形图来表示个统计量占总量的份额，饼形图可以显示向量或矩阵中的元素占总体的百分比。在MATLAB中使用pie来绘制二维饼形图。
• pie(x):绘制x的饼形图，x的每个元素占有一个扇形，在绘制时，如果x的元素之和大于1，则按照每个元素所占的百分比绘制；如果元素之和小于1，则按照每个元素的值绘制，绘制出一个不完整的饼形图。
• pie(x，explode)：参数explode设置相应的扇形偏离整体图形，用来突出显示。explode必须与x具有相同的维数。Explode和x的分量对应，若其中有分量不为零，则x中的对应分量将分离出饼形图。

x=[2 4 0.5 0.15 6];
explode=[0 0 0 0 1];   %突出显示第4个元素
pie(x,explode)

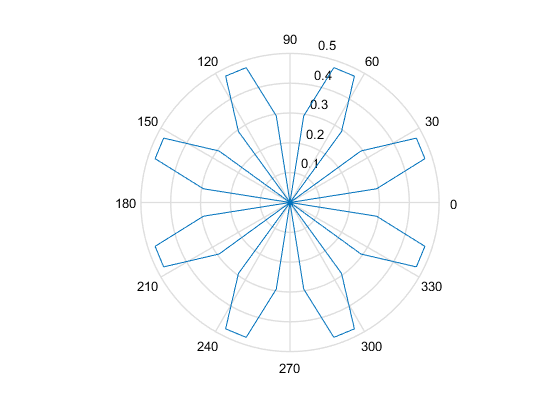

极坐标图

• 在MATLAB中利用polar函数绘制极坐标图。该函数接受极坐标形式的函数rho=f(\(\theta\)).其调用格式如下。
• 注意: 其中linespec应该视为一个单独的专题进行讲解


theta=[0:0.05*pi:2*pi];
rho=sin(2*theta).*cos(2*theta);
polar(theta,rho)


误差条形图

• 在一条曲线上，可以在数据点的位置包括误差线，方便用户观察此处误差的变化范围。可以通过errorbar函数来绘制沿曲线的误差柱状图。误差条分布在y(i)上方的长度为u(i),下方的长度为l(i).字符串s设置颜色和线型。

x=0:pi/10:pi;
y=exp(x).*sin(x);
e=std(y)*ones(size(x)); % e表示误差棒的长度
errorbar(x,y,e)
