完整教程：【节点】[Matrix3x3节点]原理解析与实际应用

【Unity Shader Graph 使用与特效实现】专栏-直达

在Unity URP Shader Graph中，Matrix 3x3节点是一个基础但功能强大的工具，用于在着色器中定义和操作3x3矩阵。3x3矩阵在计算机图形学和着色器编程中扮演着至关重要的角色，特别是在处理2D变换、法线变换和特定类型的坐标变换时。与4x4矩阵相比，3x3矩阵更加轻量级，适用于不需要平移操作或处理三维齐次坐标的场景。

理解Matrix 3x3节点的使用方法和应用场景，对于创建高效、性能优化的着色器至关重要。本指南将全面介绍Matrix 3x3节点的各个方面，包括其数学基础、在Shader Graph中的使用方法、常见应用场景以及性能优化建议。

描述

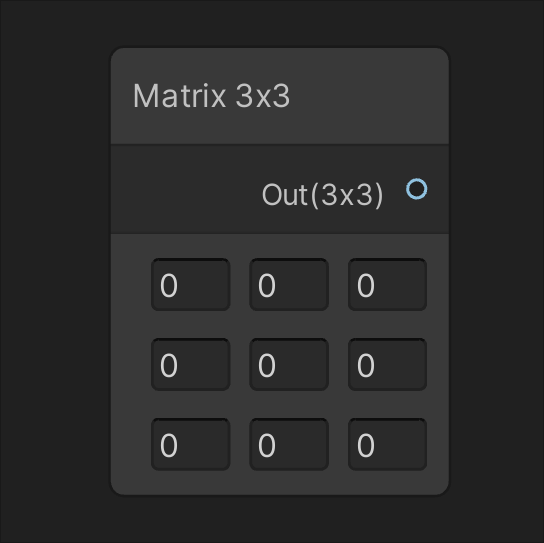

Matrix 3x3节点允许着色器开发者在Shader Graph中直接定义和使用3x3矩阵常量。这个节点创建了一个3行3列的矩阵数据结构，可以用于各种数学变换和图形操作。

矩阵数学基础

在深入探讨Matrix 3x3节点的具体用法之前，有必要了解一些基本的矩阵数学概念。一个3x3矩阵由9个元素组成，排列成3行3列：

[ m00, m01, m02 ]
[ m10, m11, m12 ]
[ m20, m21, m22 ]

在着色器编程中，矩阵通常以列主序存储，这意味着在内存中，矩阵的元素按列顺序排列。这种存储方式影响了如何初始化矩阵以及如何访问其元素。

在Shader Graph中的重要性

Matrix 3x3节点在Shader Graph中具有多种重要用途：

• 提供了一种直观的方式在可视化编程环境中定义矩阵
• 简化了复杂数学变换的实现
• 允许与其他Shader Graph节点无缝集成
• 支持实时编辑和预览矩阵变换效果

默认矩阵值

当在Shader Graph中创建Matrix 3x3节点时，默认情况下它被初始化为单位矩阵：

[ 1, 0, 0 ]
[ 0, 1, 0 ]
[ 0, 0, 1 ]

单位矩阵是矩阵乘法中的"中性元素"，任何向量或矩阵与单位矩阵相乘都不会改变。这一特性使得单位矩阵成为许多变换操作的理想起点。

端口

Matrix 3x3节点的端口配置相对简单，但理解其工作原理对于有效使用该节点至关重要。

输出端口

Matrix 3x3节点只有一个输出端口，标记为"Out"，其类型为Matrix 3。这个端口输出节点中定义的3x3矩阵值，可以连接到任何接受矩阵输入的Shader Graph节点。

输出端口的关键特性包括：

• 数据类型：Matrix 3（3x3矩阵）
• 方向：输出
• 绑定：无（不直接绑定到材质属性或其他外部资源）
• 用途：提供矩阵数据给其他节点进行进一步处理

端口连接与数据流

在Shader Graph中，Matrix 3x3节点的输出端口可以连接到多种其他节点的输入端口，包括：

• 矩阵乘法节点（Multiply节点）
• 自定义函数节点
• 其他需要矩阵输入的数学运算节点

当连接Matrix 3x3节点到其他节点时，Shader Graph会自动处理数据类型匹配和转换，确保数据流的正确性。

矩阵数据类型

在Shader Graph和底层HLSL/GLSL代码中，Matrix 3类型表示一个3x3的浮点数矩阵。这种数据类型在内存中占用9个浮点数的空间，通常以列主序排列。

理解矩阵数据类型的重要性在于：

• 确保正确的内存对齐和访问模式
• 优化着色器性能
• 避免类型不匹配导致的编译错误

控件

Matrix 3x3节点的控件界面提供了直观的方式来定义和编辑3x3矩阵的值。通过这个控件，用户可以精确设置矩阵的每个元素，从而创建所需的变换矩阵。

矩阵编辑器

Matrix 3x3节点的核心控件是一个3x3的矩阵编辑器，允许用户直接输入每个元素的值。编辑器通常以表格形式呈现，包含9个输入字段，对应矩阵的9个元素。

矩阵编辑器的布局通常如下：

• 第一行：m00, m01, m02
• 第二行：m10, m11, m12
• 第三行：m20, m21, m22

这种布局符合标准的矩阵表示法，使得用户可以直观地理解和编辑矩阵结构。

控件属性

Matrix 3x3控件的属性包括：

• 类型：Matrix 3x3（固定类型，不可更改）
• 选项：无特殊选项
• 描述：设置输出值

虽然控件本身没有复杂的配置选项，但通过精心设置矩阵元素的值，可以实现各种复杂的变换效果。

交互方式

用户可以通过多种方式与Matrix 3x3控件交互：

• 直接在每个输入字段中输入数值
• 使用上下箭头微调数值
• 通过表达式或数学公式设置值
• 复制粘贴矩阵值

这些交互方式提供了灵活性和精确性，使用户能够快速创建和修改矩阵。

实时预览

Shader Graph的一个强大功能是实时预览，这也适用于Matrix 3x3节点。当用户修改矩阵值时，可以立即在预览窗口中看到变换效果，这大大加快了着色器开发迭代过程。

实时预览的特性包括：

• 即时反馈矩阵变换效果
• 支持多种预览模式（表面、顶点等）
• 可调整的预览分辨率和质量

生成的代码示例

当Shader Graph编译为实际着色器代码时，Matrix 3x3节点会生成相应的HLSL代码。理解生成的代码有助于深入理解节点的工作原理和优化着色器性能。

基本代码结构

Matrix 3x3节点生成的基本代码结构如下：

HLSL
float3x3 _Matrix3x3 = float3x3(1, 0, 0, 0, 1, 0, 0, 0, 1);

这行代码声明了一个名为_Matrix3x3的3x3矩阵变量，并将其初始化为单位矩阵。变量名可能会根据节点在Shader Graph中的名称而有所不同。

矩阵初始化语法

在HLSL中，3x3矩阵可以使用多种方式初始化：

• 逐元素初始化：float3x3(m00, m01, m02, m10, m11, m12, m20, m21, m22)
• 行向量初始化：float3x3(row0, row1, row2)，其中每个row是一个float3
• 列向量初始化：float3x3(col0, col1, col2)，其中每个col是一个float3

Shader Graph通常使用逐元素初始化方式，因为它提供了对每个矩阵元素的直接控制。

实际应用示例

以下是一个更复杂的示例，展示Matrix 3x3节点在完整着色器中的使用：

HLSL
// 由Shader Graph生成的代码片段
float3x3 _RotationMatrix = float3x3(
    cos(_Angle), -sin(_Angle), 0,
    sin(_Angle), cos(_Angle), 0,
    0, 0, 1
);
void surf(Input IN, inout SurfaceOutput o)
{
    // 应用旋转变换到UV坐标
    float2 rotatedUV = mul(_RotationMatrix, float3(IN.uv, 1)).xy;
    // 使用变换后的UV采样纹理
    fixed4 texColor = tex2D(_MainTex, rotatedUV);
    o.Albedo = texColor.rgb;
}

这个示例展示了如何使用Matrix 3x3节点创建一个旋转矩阵，并将其应用于UV坐标变换。

变量命名和作用域

Shader Graph会自动为Matrix 3x3节点生成的变量分配合适的名称和作用域：

• 变量名通常基于节点名称，确保唯一性
• 变量作用域取决于节点在Shader Graph中的位置和连接方式
• 通过暴露为材质属性，可以使矩阵参数在材质检视器中可调

理解这些命名和作用域规则有助于调试复杂的着色器图和理解生成的代码结构。

应用场景

Matrix 3x3节点在Shader Graph中有多种应用场景，从简单的坐标变换到复杂的数学运算。了解这些应用场景有助于在实际项目中有效使用该节点。

2D变换操作

3x3矩阵非常适合处理2D变换，因为2D变换（旋转、缩放、斜切）可以用3x3矩阵完美表示。常见的2D变换应用包括：

• UV动画：通过矩阵变换创建动态纹理效果
• 精灵变换：在2D游戏中处理精灵的旋转和缩放
• 界面元素：为UI元素创建复杂的变换效果

以下是一个创建2D旋转矩阵的示例：

// 旋转45度的矩阵
[ cos(45°), -sin(45°), 0 ]
[ sin(45°),  cos(45°), 0 ]
[    0,         0,     1 ]

在Shader Graph中，可以通过连接数学节点到Matrix 3x3节点的各个输入来动态创建这样的矩阵。

法线变换

在3D图形中，法线向量需要特殊的变换处理。当模型发生变换时，法线不能简单地使用与顶点相同的变换矩阵，否则可能无法保持与表面的垂直关系。

正确的法线变换需要使用模型变换矩阵的逆转置矩阵。对于只包含旋转和统一缩放的情况，可以使用3x3矩阵表示法线变换：

HLSL
// 法线变换矩阵（假设只包含旋转）
float3x3 normalMatrix = transpose(inverse((float3x3)unity_ObjectToWorld));
float3 worldNormal = mul(normalMatrix, objectNormal);

在Shader Graph中，可以通过组合多个节点来构建法线变换矩阵，确保法线在变换后保持正确方向。

颜色空间变换

3x3矩阵可以用于颜色空间之间的转换，例如从RGB到YUV或其它颜色模型的转换：

HLSL
// RGB到YUV转换矩阵
float3x3 rgbToYuv = float3x3(
    0.299, 0.587, 0.114,
    -0.14713, -0.28886, 0.436,
    0.615, -0.51499, -0.10001
);
float3 yuvColor = mul(rgbToYuv, rgbColor);

这种颜色空间转换在图像处理和后处理效果中非常有用。

自定义坐标系统

Matrix 3x3节点可用于创建自定义坐标系统，例如切线空间、对象空间或世界空间之间的转换：

• 切线空间变换：将法线贴图中的向量从切线空间转换到世界空间
• 对象空间变换：在对象局部坐标系中应用自定义变换
• 投影变换：创建自定义投影效果

这些坐标系统变换对于实现高级渲染效果如法线映射、视差映射等至关重要。

性能优化

正确使用Matrix 3x3节点不仅影响着色器的功能，还直接影响渲染性能。以下是一些性能优化的建议和最佳实践。

矩阵运算优化

矩阵运算，特别是矩阵乘法，在着色器中可能是计算密集型的操作。优化矩阵运算的方法包括：

• 尽可能使用更小的矩阵：如果2D变换足够，使用3x3矩阵而不是4x4矩阵
• 利用矩阵的特殊结构：例如，如果矩阵是单位矩阵或对角矩阵，可以简化计算
• 预计算常量矩阵：如果矩阵在渲染过程中不会改变，在CPU端预计算并作为常量传递

在Shader Graph中，可以通过精心设计节点网络来最小化不必要的矩阵运算。

内存访问模式

矩阵在内存中的布局影响访问效率。在HLSL中，矩阵默认以列主序存储，这意味着连续内存访问通常按列进行：

• 优化矩阵向量乘法：确保向量与矩阵的乘法操作利用缓存局部性
• 避免不必要的转置操作：转置矩阵可能导致低效的内存访问模式
• 使用合适的矩阵初始化方法：选择最适合访问模式的初始化方式

理解内存访问模式有助于编写更高效的着色器代码。

精度控制

在Shader Graph中，可以通过精度修饰符控制矩阵计算的精度，从而平衡性能和质量：

• 高精度：使用float类型，提供最高精度，适用于关键计算
• 中等精度：使用half类型，在移动设备上提供更好的性能
• 低精度：使用fixed类型，适用于颜色计算等对精度要求不高的场景

选择合适的精度可以显著提高着色器性能，特别是在移动设备上。

分支优化

在矩阵计算中避免复杂的分支逻辑，因为着色器中的分支可能导致性能下降：

• 使用数学技巧替代条件语句：例如，使用lerp或step函数替代if语句
• 将条件判断移出循环：如果可能，在矩阵运算外部处理条件逻辑
• 使用常量折叠：让着色器编译器优化常量表达式

通过优化分支逻辑，可以提高着色器在GPU上的执行效率。

高级技巧

除了基本用法外，Matrix 3x3节点还可以用于实现一些高级技巧和复杂效果。

矩阵分解

有时需要将复杂的变换矩阵分解为基本变换（旋转、缩放、斜切）的组合。矩阵分解可以用于：

• 动画系统：将复杂变换分解为可动画的参数
• 效果控制：独立控制变换的各个方面
• 数据压缩：存储变换的分解形式而非完整矩阵

在Shader Graph中，可以通过数学节点网络实现简单的矩阵分解操作。

矩阵插值

在两个或多个矩阵之间进行插值是实现平滑动画和过渡的重要技术：

• 线性插值：使用lerp函数在两个矩阵之间插值
• 球面线性插值：对于旋转矩阵，使用四元数插值获得更平滑的结果
• 分层插值：对矩阵的不同组成部分使用不同的插值方法

矩阵插值在角色动画、相机过渡和动态效果中非常有用。

自定义矩阵函数

通过Shader Graph的自定义函数节点，可以创建复杂的矩阵操作函数：

• 矩阵求逆：实现3x3矩阵的求逆算法
• 特征值分解：用于高级数学分析和效果
• 特定领域变换：为特定应用定制矩阵变换

这些自定义函数扩展了Matrix 3x3节点的功能，使其适用于更专业的应用场景。

与其它节点的组合

Matrix 3x3节点可以与Shader Graph中的其他节点组合，创建复杂的效果：

• 与Sample Texture 2D节点组合：实现动态纹理变换
• 与Position节点组合：创建基于位置的变换效果
• 与Time节点组合：实现随时间变化的动画效果
• 与Custom Function节点组合：实现自定义矩阵算法

通过节点组合，可以充分发挥Matrix 3x3节点的潜力，创建各种视觉上引人注目的效果。

---
