计算机网络实验05:基于HCL的静态路由实验 - 详解
兰生幽谷,不为莫服而不芳;
君子行义,不为莫知而止休。
一、实验目的
1.掌握规划路由器接口IP地址的基础原则;
2.掌握查看路由器接口状态及其IP地址的基本方法;
3.掌握设置路由器接口IP地址的基本方式;
4.掌握规划和配置静态路由的基本方法;
5.掌握查看路由器路由表的基本方法。
二、实验内容
1.在HCL模拟环境下搭建一个小型企业内部路由网络;
2.规划并配置网络的IP参数和静态路由;
3.测试网络的连通性。
三、实验原理/流程

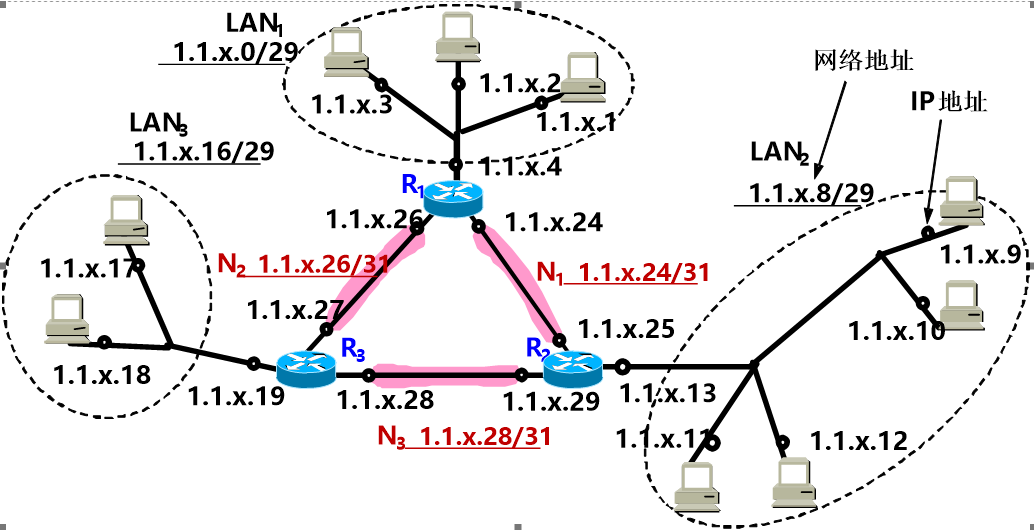

实验拓扑及参数规划如下图所示:

图5- 1
LAN1主机:1.1.X.1网络号1.1.X.0网关1.1.x.4
LAN2主机:1.1.X.9网络号1.1.X.8网关1.1.x.13
LAN3主机:1.1.X.16网络号:1.1.X.16网关1.1.x.19
X:学号后两位;3个不同网络里的主机IP不一定是.254,看自己选择,最后一个十进制范围.1---.254都可。
(一)配置PC终端的IP参数

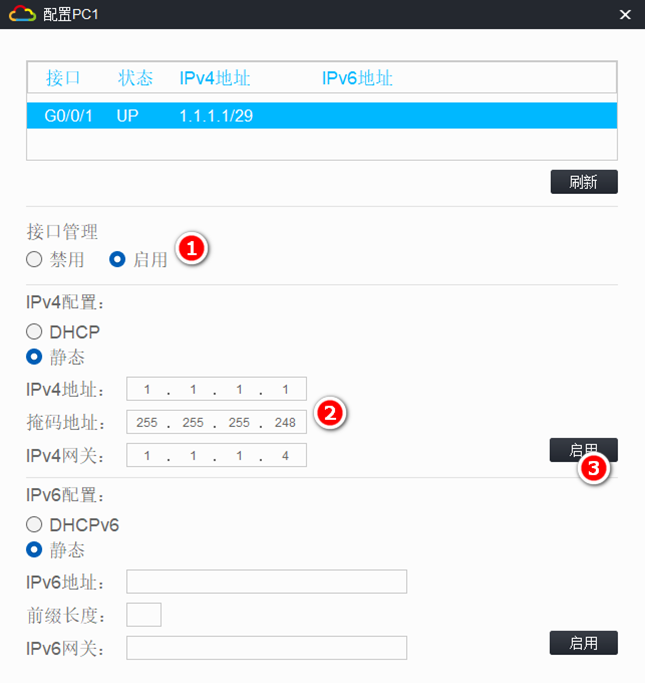

1、配置PC终端的IP地址和子网掩码
注意设置网关GW,下面是PC1的配置

图5- 2
2、配置PC终端的默认网关
(二)安装路由器接口的IP参数
1、R1路由器
<H3C>sys #user-view进入system-view [H3C]sysn R1 #改名R1 [R1]int g0/0 #进入interface视图 [R1-GigabitEthernet0/0]ip a 1.1.1.4 29 #设置ip [R1-GigabitEthernet0/0]int g0/1 [R1-GigabitEthernet0/1]ip a 1.1.1.25 31 [R1-GigabitEthernet0/1]int g0/2 [R1-GigabitEthernet0/2]ip a 1.1.1.26 31 [R1-GigabitEthernet0/2]quit #退回系统视图 [R1]save #保存 The current configuration will be written to the device. Are you sure? [Y/N]:y Please input the file name(*.cfg)[flash:/startup.cfg] Validating file. Please wait... Configuration is saved to device successfully. |
2、R2路由器
(照图施工,过程略)
3、R3路由器
(照图施工,过程略)
(三)配置路由器的静态路由
(老师用网段1.1.1.0)学生用1.1.x.0
1、规划路由器静态路由表
华三路由器静态路由的配置命令有两种格式。
下面的表格将两种格式所需的参数均列举出来,根据需要选用。

图5- 3
路由器编号 | 静态路由信息 | |||
目标网段 | 前缀 | 本地路由器 出站接口编号 | 下一跳路由器 入站接口IP | |
R1 | 1.1.x.8 | 29 | g0/2 | 1.1.x.27 |
1.1.x.16 | 29 | g0/1 | 1.1.x.24 | |
1.1.1.28 | 31 | g0/1 | 1.1.x.24 | |
R2 | 1.1.x.0 | 29 | g0/1 | 1.1.x.26 |
1.1.x.16 | 29 | g0/2 | 1.1.x.29 | |
1.1.1.24 | 31 | g0/2 | 1.1.x.29 | |
R3 | 1.1.x.0 | 29 | g0/1 | 1.1.x.25 |
1.1.x.8 | 29 | g0/2 | 1.1.x.28 | |
1.1.1.26 | 31 | g0/2 | 1.1.x.28 | |
2、配置R1路由器的静态路由
提示:在全局配备模式下配置路由器的静态路由。
//R1前往LAN2的路由 目的网络+子网掩码+接口
[R1]ip route-static 1.1.1.16 29 1.1.1.24 |
//R1前往LAN3的路由
[R1]ip route-static 1.1.1.8 29 1.1.1.27 |
//R1前往N3的路由
[R1]ip route-static 1.1.1.28 31 1.1.1.27 |
3、R2和R3路由器用相同手段配置
(照图表施工,过程略)
(四)测试网络的连通性
1、在LAN1的PC终端上,测试与LAN2和3的PC终端的连通性:
图5- 4

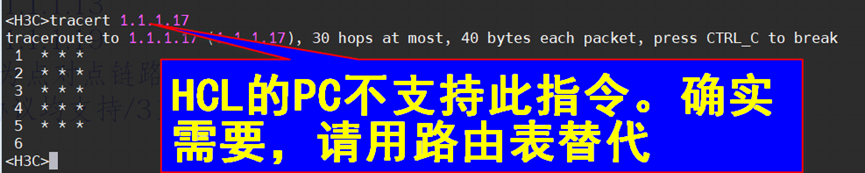

2、在LAN1的PC终端上,追踪前往LAN2的PC终端的路由:

图5- 5
3、查看路由表
[R1]disp ip routing-table Destinations : 17 Routes : 17 Destination/Mask Proto Pre Cost NextHop Interface 目标网段/掩码类型优先级开销下一跳接口 0.0.0.0/32 Direct 0 0 127.0.0.1 InLoop0 1.1.1.0/29 Direct 0 0 1.1.1.4 GE0/0 1.1.1.4/32 Direct 0 0 127.0.0.1 InLoop0 1.1.1.7/32 Direct 0 0 1.1.1.4 GE0/0 1.1.1.8/29 Static 60 0 1.1.1.27 GE0/2 1.1.1.16/29 Static 60 0 1.1.1.24 GE0/1 1.1.1.24/31 Direct 0 0 1.1.1.25 GE0/1 1.1.1.25/32 Direct 0 0 127.0.0.1 InLoop0 1.1.1.26/31 Direct 0 0 1.1.1.26 GE0/2 1.1.1.26/32 Direct 0 0 127.0.0.1 InLoop0 1.1.1.28/31 Static 60 0 1.1.1.27 GE0/2 127.0.0.0/8 Direct 0 0 127.0.0.1 InLoop0 127.0.0.1/32 Direct 0 0 127.0.0.1 InLoop0 127.255.255.255/32 Direct 0 0 127.0.0.1 InLoop0 224.0.0.0/4 Direct 0 0 0.0.0.0 NULL0 224.0.0.0/24 Direct 0 0 0.0.0.0 NULL0 255.255.255.255/32 Direct 0 0 127.0.0.1 InLoop0 说明: Direct直连 InLoop环回口 GE 千兆口 |
四、实验成果要求
(一)实验注意事项
每次实验前必须认真预习实验指导书,准备实验报告,了解实验内容、所需实验虚拟设备及实验数据的测试方法,并画好必要的记录表格,以备实验时作好原始记录。实验中教师将检查学生的预习情况,未预习者不得进行实验。
学生在实验中不得随意交换或搬动其他实验桌上的和实验相关设备。
试验中如出现故障,应尽量自己检查诊断,找出故障原因然后排出。如果由于设备原因无法自行排出的,再向指导老师或实验室管理人员汇报。
否符合理论分析,随时纠正接线或操作错误。就是实验必须如实记录实验数据,积极思考,注意实验资料
实验结束后必须将实验信息记录提交指导教师查阅,离开实验室前,必须将实验桌整理规范。
(二)关于实验报告
实验报告在课后完成,并在下次实验时上交。报告内容包括:
1.预习报告内容。
2.实验课题的需求说明以及文字说明等,对于设计性课题,还应有整个过程和关键的设计技巧说明。
3.实验记录和经过整理的数据、表格、拓扑图,且不得随手更改。
4.讨论实验结果分析、心得体会和意见、建议。
五、其他说明
1.实验地点:各授课教室;
2.实验设备:满足安装VMware环境Windows、Linux系统下的笔记本;
3.指导教师:有企业或者实践经验的讲师、副教授。
