完整教程：Opencv(十) : 图像镜像旋转

文章目录

思维导图:

在这里插入图片描述

引言

在计算机视觉、图像处理及多媒体开发中，图像镜像旋转（又称图像翻转）是最基础且常用的操作之一。它通过改变图像像素的坐标分布，实现水平、垂直或双向的翻转效果，广泛应用于照片后期处理、视频剪辑、目标检测数据增强、游戏场景渲染等领域。

一、图像镜像旋转的核心原理

1.1 定义与本质

图像镜像旋转是指将图像围绕特定坐标轴（或同时围绕两个坐标轴）进行对称翻转，使得图像的像素点按照对称规则重新排列。其本质是像素坐标的线性变换——通过修改每个像素在图像坐标系中的位置，生成翻转后的新图像。

在数字图像中，我们通常采用“左上角为原点（0,0），x轴水平向右，y轴垂直向下”的坐标系（与OpenCV默认坐标系一致）。图像的宽度为width（x轴范围：0_{width-1），高度为`height`（y轴范围：0}height-1），每个像素的位置用坐标(x, y)表示（x为列索引，y为行索引）。

1.2 三种翻转类型的数学原理

图像镜像旋转主要分为三种类型，每种类型对应不同的坐标变换规则，具体如下：

（1）垂直翻转（flipCode = 0）

垂直翻转又称“上下翻转”，是围绕图像的水平中轴线（x轴方向） 进行对称翻转。

变换规则：原始像素(x, y)翻转后变为(x, height - y - 1)。
通俗理解：图像的上半部分与下半部分交换位置，比如顶部的像素会移动到对应的底部位置，底部像素则移动到顶部。

例：假设图像高度height = 5（y轴范围0~4），原始像素(2, 0)（顶部第0行）翻转后变为(2, 4)（底部第4行）；原始像素(3, 2)（中间行）翻转后位置不变。

（2）水平翻转（flipCode > 0）

水平翻转又称“左右翻转”，是围绕图像的垂直中轴线（y轴方向） 进行对称翻转。

变换规则：原始像素(x, y)翻转后变为(width - x - 1, y)。
通俗理解：图像的左半部分与右半部分交换位置，比如左侧的像素会移动到对应的右侧位置，右侧像素则移动到左侧。

例：假设图像宽度width = 6（x轴范围0~5），原始像素(0, 3)（左侧第0列）翻转后变为(5, 3)（右侧第5列）；原始像素(2, 1)翻转后变为(3, 1)。

（3）水平垂直翻转（flipCode < 0）

水平垂直翻转是水平翻转与垂直翻转的结合，相当于先进行水平翻转，再进行垂直翻转（或反之，顺序不影响结果）。

变换规则：原始像素(x, y)翻转后变为(width - x - 1, height - y - 1)。
通俗理解：图像既左右翻转，又上下翻转，最终效果相当于围绕图像中心旋转180°。

例：图像width=6、height=5，原始像素(0, 0)翻转后变为(5, 4)；原始像素(2, 3)翻转后变为(3, 1)。

1.3 数学公式总结

三种翻转类型的像素变换公式可统一表示为：
在这里插入图片描述

其中：

src：原始图像（source image）；
dst：翻转后的目标图像（destination image）；
i：目标图像的行索引（对应y轴坐标）；
j：目标图像的列索引（对应x轴坐标）；
height：原始图像的高度；
width：原始图像的宽度。

二、OpenCV `cv2.flip()`函数详解

OpenCV提供的cv2.flip()函数是实现图像镜像旋转的核心工具，支持所有三种翻转类型，具有运行高效、使用简洁的特点。

2.1 函数原型

cv2.flip(src, flipCode[, dst]) -> dst

2.2 参数说明

参数名	类型	说明
`src`	numpy.ndarray	输入图像（原始图像），可以是单通道（灰度图）、三通道（RGB/BGR图）或四通道（带透明通道图）。
`flipCode`	int	翻转类型标志位，取值规则： - `flipCode = 0`：垂直翻转（上下翻转）； - `flipCode > 0`：水平翻转（左右翻转）（常用`1`）； - `flipCode < 0`：水平垂直翻转（常用`-1`）。
`dst`	numpy.ndarray	可选参数，输出图像（翻转后的图像）。若不指定，函数会自动创建与`src`尺寸、数据类型相同的数组。

2.3 返回值

dst：翻转后的目标图像，数据类型、通道数与输入图像src一致，尺寸与src完全相同（翻转操作不改变图像的宽高）。

2.4 函数特点

支持任意尺寸、任意通道数的图像；
原地操作（in-place）：若指定dst参数，函数会直接将结果写入dst，避免额外内存分配；
计算高效：底层由C++实现，即使处理大尺寸图像（如4K图片）也能快速完成；
兼容性强：支持OpenCV支持的所有图像数据类型（如uint8、float32等）。

三、实战案例：三种翻转类型的代码实现

下面通过完整的Python代码，演示三种翻转类型的具体实现，包括图像读取、翻转操作、结果显示与保存。

3.1 环境准备

首先确保已安装OpenCV库，若未安装，可通过以下命令安装：

pip install opencv-python -i https://pypi.tuna.tsinghua.edu.cn/simple

3.2 通用代码框架

所有翻转案例的核心流程的一致：

读取图像（使用cv2.imread()）；
调用cv2.flip()实现翻转；
显示原始图像与翻转后的图像（使用cv2.imshow()）；
等待用户按键（使用cv2.waitKey()）；
释放窗口资源（使用cv2.destroyAllWindows()）；
（可选）保存翻转后的图像（使用cv2.imwrite()）。

3.3 案例1：垂直翻转（flipCode = 0）

代码实现

import cv2
import os
if __name__ == "__main__":
# 1. 定义图像路径（请根据实际情况修改）
img_path = "./lena.png"
save_path = "./lena_vertical_flip.png"
# 2. 读取图像
# cv2.imread()返回numpy.ndarray，默认以BGR格式读取
src_img = cv2.imread(img_path)
# 3. 检查图像是否读取成功
if src_img is None:
print(f"错误：无法读取图像，请检查路径 '{img_path}' 是否正确！")
# 若路径错误，尝试查找当前目录下的图片文件
current_files = [f for f in os.listdir(".") if f.endswith((".png", ".jpg", ".jpeg"))]
if current_files:
print(f"当前目录下可用的图片文件：{current_files}")
exit()
# 4. 垂直翻转（flipCode = 0）
vertical_flip_img = cv2.flip(src_img, flipCode=0)
# 5. 显示图像
# 创建两个窗口，分别显示原始图像和翻转后的图像
cv2.namedWindow("Original Image", cv2.WINDOW_NORMAL)  # 可调整窗口大小
cv2.namedWindow("Vertical Flip Image", cv2.WINDOW_NORMAL)
cv2.imshow("Original Image", src_img)
cv2.imshow("Vertical Flip Image", vertical_flip_img)
# 6. 等待用户按键（0表示无限等待，按任意键关闭窗口）
key = cv2.waitKey(0)
if key == ord("s"):
# 按"s"键保存翻转后的图像
cv2.imwrite(save_path, vertical_flip_img)
print(f"垂直翻转后的图像已保存至：{save_path}")
# 7. 释放窗口资源（必须调用，否则会占用内存）
cv2.destroyAllWindows()

效果说明

在这里插入图片描述

3.4 案例2：水平翻转（flipCode = 1）

代码实现

import cv2
import os
if __name__ == "__main__":
# 1. 定义图像路径
img_path = "./lena.png"
save_path = "./lena_horizontal_flip.png"
# 2. 读取图像（支持灰度图读取，添加0参数）
src_img = cv2.imread(img_path, 0)  # 0表示以灰度图格式读取
# 3. 检查图像读取状态
if src_img is None:
print(f"错误：无法读取图像，请检查路径 '{img_path}' 是否正确！")
exit()
# 4. 水平翻转（flipCode = 1，大于0即可，常用1）
horizontal_flip_img = cv2.flip(src_img, flipCode=1)
# 5. 显示图像
cv2.namedWindow("Original Gray Image", cv2.WINDOW_NORMAL)
cv2.namedWindow("Horizontal Flip Image", cv2.WINDOW_NORMAL)
cv2.imshow("Original Gray Image", src_img)
cv2.imshow("Horizontal Flip Image", horizontal_flip_img)
# 6. 保存与退出
key = cv2.waitKey(0)
if key == ord("s"):
cv2.imwrite(save_path, horizontal_flip_img)
print(f"水平翻转后的灰度图像已保存至：{save_path}")
cv2.destroyAllWindows()

效果说明

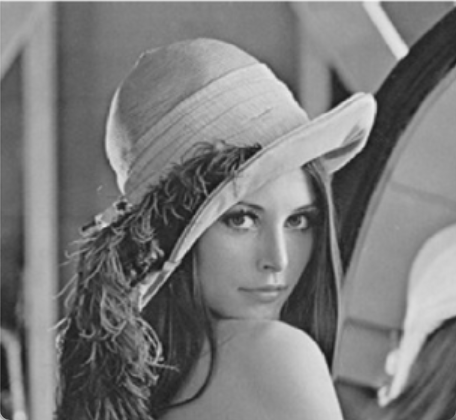

请添加图片描述

原始图像为灰度图，水平翻转后，图像左右部分对称交换，比如人物的左眼会翻转到右侧，右眼会翻转到左侧；
灰度图的翻转操作与彩色图完全一致，cv2.flip()会自动处理单通道数据。

3.5 案例3：水平垂直翻转（flipCode = -1）

代码实现

import cv2
import os
if __name__ == "__main__":
# 1. 定义图像路径
img_path = "./lena.png"
save_path = "./lena_both_flip.png"
# 2. 读取彩色图像
src_img = cv2.imread(img_path)
if src_img is None:
print(f"错误：无法读取图像，请检查路径 '{img_path}' 是否正确！")
exit()
# 3. 水平垂直翻转（flipCode = -1，小于0即可，常用-1）
both_flip_img = cv2.flip(src_img, flipCode=-1)
# 4. 显示对比（创建拼接图，方便直观对比）
# 拼接原始图像和翻转图像（水平拼接）
compare_img = cv2.hconcat([src_img, both_flip_img])
cv2.namedWindow("Original vs Both Flip", cv2.WINDOW_NORMAL)
cv2.imshow("Original vs Both Flip", compare_img)
# 5. 保存与退出
key = cv2.waitKey(0)
if key == ord("s"):
cv2.imwrite(save_path, both_flip_img)
cv2.imwrite("./lena_compare.png", compare_img)
print(f"水平垂直翻转后的图像已保存至：{save_path}")
print(f"对比图已保存至：./lena_compare.png")
cv2.destroyAllWindows()

效果说明

在这里插入图片描述

水平垂直翻转后的图像同时实现了左右和上下翻转，效果相当于将原始图像旋转180°；
代码中使用cv2.hconcat()将原始图像和翻转图像水平拼接，方便直观对比效果（类似的还有cv2.vconcat()垂直拼接）。

3.6 案例4：批量处理文件夹中的所有图像

在实际开发中，经常需要对文件夹中的所有图像进行批量翻转。以下代码实现批量读取指定文件夹的图片，执行水平翻转后，保存到新文件夹中。

import cv2
import os
import glob
if __name__ == "__main__":
# 1. 配置路径
input_dir = "./input_images/"  # 输入文件夹（存放原始图像）
output_dir = "./output_images/"  # 输出文件夹（存放翻转后的图像）
flip_type = 1  # 翻转类型：1=水平翻转，0=垂直翻转，-1=水平垂直翻转
# 2. 创建输出文件夹（若不存在）
if not os.path.exists(output_dir):
os.makedirs(output_dir)
print(f"创建输出文件夹：{output_dir}")
# 3. 获取文件夹中所有图片文件（支持png、jpg、jpeg格式）
img_paths = glob.glob(os.path.join(input_dir, "*.[pP][nN][gG]")) + \
glob.glob(os.path.join(input_dir, "*.[jJ][pP][gG]")) + \
glob.glob(os.path.join(input_dir, "*.[jJ][pP][eE][gG]"))
if not img_paths:
print(f"错误：在输入文件夹 '{input_dir}' 中未找到图片文件！")
exit()
# 4. 批量翻转并保存
total = len(img_paths)
for i, img_path in enumerate(img_paths):
# 读取图像
src_img = cv2.imread(img_path)
if src_img is None:
print(f"警告：跳过无法读取的文件：{img_path}")
continue
# 执行翻转
flip_img = cv2.flip(src_img, flipCode=flip_type)
# 获取文件名（保持原文件名，添加后缀标识）
filename = os.path.basename(img_path)
name, ext = os.path.splitext(filename)
if flip_type == 0:
save_filename = f"{name}_vertical_flip{ext}"
elif flip_type == 1:
save_filename = f"{name}_horizontal_flip{ext}"
else:
save_filename = f"{name}_both_flip{ext}"
# 保存图像
save_path = os.path.join(output_dir, save_filename)
cv2.imwrite(save_path, flip_img)
# 打印进度
print(f"进度：{i+1}/{total} | 处理完成：{filename} -> 保存为：{save_filename}")
print(f"\n批量处理完成！所有翻转后的图像已保存至：{output_dir}")

代码特点

支持多种图片格式（png、jpg、jpeg），不区分大小写；
自动创建输出文件夹，避免路径错误；
对无法读取的文件进行跳过处理，提高鲁棒性；
保存的文件名添加翻转类型后缀，便于区分。

四、进阶应用：结合其他图像处理操作

图像镜像旋转常与缩放、裁剪、滤波等操作结合使用，实现更复杂的图像处理需求。以下是两个典型的进阶案例。

4.1 案例：翻转 + 缩放 + 边缘检测

import cv2
import numpy as np
if __name__ == "__main__":
img_path = "./lena.png"
src_img = cv2.imread(img_path)
if src_img is None:
print("无法读取图像！")
exit()
# 1. 水平翻转
flip_img = cv2.flip(src_img, 1)
# 2. 缩放（缩小到原来的0.8倍）
scale = 0.8
h, w = flip_img.shape[:2]
resized_img = cv2.resize(flip_img, (int(w*scale), int(h*scale)), interpolation=cv2.INTER_LINEAR)
# 3. 灰度化
gray_img = cv2.cvtColor(resized_img, cv2.COLOR_BGR2GRAY)
# 4. 边缘检测（Canny算子）
edge_img = cv2.Canny(gray_img, threshold1=100, threshold2=200)
# 5. 显示结果
cv2.namedWindow("Flip + Resize + Edge Detection", cv2.WINDOW_NORMAL)
cv2.imshow("Flip + Resize + Edge Detection", edge_img)
cv2.waitKey(0)
cv2.imwrite("./lena_edge_flip.png", edge_img)
cv2.destroyAllWindows()

4.2 案例：翻转 + 图像拼接（制作对称全景图）

import cv2
import numpy as np
if __name__ == "__main__":
img_path = "./mountain.jpg"
src_img = cv2.imread(img_path)
if src_img is None:
print("无法读取图像！")
exit()
# 1. 水平翻转
flip_img = cv2.flip(src_img, 1)
# 2. 拼接原始图像和翻转图像，制作对称全景图
panorama_img = cv2.hconcat([src_img, flip_img])
# 3. 优化：添加中间过渡带（避免拼接痕迹）
h, w = src_img.shape[:2]
transition_width = 50  # 过渡带宽度（像素）
# 创建过渡掩码
mask = np.ones((h, w), dtype=np.float32)
mask[:, w-transition_width:] = np.linspace(1, 0, transition_width)
# 应用过渡掩码
left_part = src_img.astype(np.float32)
right_part = flip_img.astype(np.float32)
left_part[:, w-transition_width:] *= mask[:, w-transition_width:][:, :, np.newaxis]
right_part[:, :transition_width] *= (1 - mask[:, :transition_width])[:, :, np.newaxis]
# 拼接优化后的图像
optimized_panorama = left_part + right_part
optimized_panorama = np.clip(optimized_panorama, 0, 255).astype(np.uint8)
# 4. 显示对比
cv2.namedWindow("Original Panorama", cv2.WINDOW_NORMAL)
cv2.namedWindow("Optimized Panorama", cv2.WINDOW_NORMAL)
cv2.imshow("Original Panorama", panorama_img)
cv2.imshow("Optimized Panorama", optimized_panorama)
cv2.waitKey(0)
cv2.imwrite("./panorama_original.png", panorama_img)
cv2.imwrite("./panorama_optimized.png", optimized_panorama)
cv2.destroyAllWindows()

五、常见问题与解决方案

在使用cv2.flip()进行图像镜像旋转时，初学者常遇到图像读取失败、窗口无法关闭、翻转方向错误等问题。以下是详细的问题分析与解决方案。

5.1 问题1：图像读取失败（src_img is None）

原因：

图像路径错误（绝对路径/相对路径混淆）；
图像文件损坏或格式不支持；
文件名包含中文或特殊字符；
未安装OpenCV或版本不兼容。

解决方案：

检查路径：
- 相对路径：确保图像文件与代码在同一目录，或使用./folder/img.png格式；
- 绝对路径：在Windows系统中使用双反斜杠（C:\\Users\\xxx\\lena.png），在Linux/Mac系统中使用斜杠（/home/xxx/lena.png）；
- 推荐使用os.path.abspath()获取绝对路径，避免路径错误：
```
import os
img_path = os.path.abspath("./lena.png")
print(f"图像绝对路径：{img_path}")
src_img = cv2.imread(img_path)
```
检查文件：
- 确保图像文件后缀正确（如png、jpg），且未被修改后缀（如将jpg改为png）；
- 尝试用图片查看器打开文件，确认文件未损坏。

处理中文路径：

若路径包含中文，OpenCV默认不支持，可通过numpy读取文件后转换为OpenCV格式：

import cv2
import numpy as np
from PIL import Image
import os
img_path = "./测试图片.png"
# 用PIL读取中文路径图像
pil_img = Image.open(img_path)
# 转换为OpenCV格式（BGR）
src_img = cv2.cvtColor(np.array(pil_img), cv2.COLOR_RGB2BGR)

5.2 问题2：窗口无法关闭或闪退

原因：

未调用cv2.waitKey()：OpenCV的窗口需要等待用户按键才能保持显示，否则会立即闪退；
未调用cv2.destroyAllWindows()：按键后窗口不会自动关闭，需要手动释放资源；
cv2.waitKey()的参数设置错误（如设置为0表示无限等待，设置为1000表示等待1秒后自动关闭）。

解决方案：

# 正确的窗口显示流程
cv2.imshow("Window Name", img)
cv2.waitKey(0)  # 无限等待用户按键（按任意键关闭）
cv2.destroyAllWindows()  # 释放所有窗口资源

5.3 问题3：翻转方向与预期不符

原因：

对flipCode参数的含义理解错误，或混淆了图像坐标系的方向（OpenCV默认左上角为原点）。

解决方案：

牢记flipCode的取值规则：
- 想实现“上下翻转”→flipCode=0；
- 想实现“左右翻转”→flipCode=1；
- 想实现“180°翻转”→flipCode=-1；
若仍有疑问，可通过小尺寸图像（如200x200的简单图形）测试，直观观察翻转效果。

5.4 问题4：保存的图像颜色失真（如RGB转BGR）

原因：

OpenCV读取图像时默认以BGR格式存储，而Python的PIL库、Matplotlib等工具默认以RGB格式显示/保存，直接混合使用会导致颜色失真。

解决方案：

若用cv2.imwrite()保存图像：直接保存即可，cv2.imwrite()会自动处理BGR格式；

若用Matplotlib显示图像：需要将BGR转换为RGB：

import cv2
import matplotlib.pyplot as plt
src_img = cv2.imread("./lena.png")
# BGR转RGB
rgb_img = cv2.cvtColor(src_img, cv2.COLOR_BGR2RGB)
plt.imshow(rgb_img)
plt.show()

六、总结与拓展

6.1 核心知识点回顾

图像镜像旋转的本质是像素坐标的线性变换，分为垂直翻转（flipCode=0）、水平翻转（flipCode>0）、水平垂直翻转（flipCode<0）三种类型；
OpenCV的cv2.flip()函数是实现翻转的核心工具，支持任意尺寸、任意通道数的图像，高效简洁；
实际开发中需注意图像路径、窗口显示、颜色格式等问题，避免常见错误；
图像翻转常与缩放、裁剪、滤波等操作结合，应用于数据增强、后期处理、游戏开发等多个领域。

6.2 拓展学习建议

图像旋转：除了镜像翻转，OpenCV还提供cv2.rotate()函数实现90°、180°、270°的旋转，以及cv2.warpAffine()实现任意角度的旋转，可进一步学习；
仿射变换：镜像翻转是仿射变换的特殊情况，学习cv2.getAffineTransform()函数，掌握更灵活的图像变换（如平移、旋转、缩放、剪切）；
深度学习中的数据增强：结合albumentations、torchvision.transforms等库，实现翻转、旋转、裁剪、缩放等多种数据增强操作的组合；
实时视频翻转：使用cv2.VideoCapture()读取摄像头视频流，实时对每一帧进行翻转，实现视频镜像功能。

posted @ 2025-12-06 20:12 clnchanpin 阅读(63) 评论(0) 收藏举报

刷新页面返回顶部

完整教程：Opencv(十) : 图像镜像旋转

文章目录

思维导图:

引言

一、图像镜像旋转的核心原理

1.1 定义与本质

1.2 三种翻转类型的数学原理

（1）垂直翻转（flipCode = 0）

（2）水平翻转（flipCode > 0）

（3）水平垂直翻转（flipCode < 0）

1.3 数学公式总结

二、OpenCV cv2.flip()函数详解

2.1 函数原型

2.2 参数说明

2.3 返回值

2.4 函数特点

三、实战案例：三种翻转类型的代码实现

3.1 环境准备

3.2 通用代码框架

3.3 案例1：垂直翻转（flipCode = 0）

代码实现

效果说明

3.4 案例2：水平翻转（flipCode = 1）

代码实现

效果说明

3.5 案例3：水平垂直翻转（flipCode = -1）

代码实现

效果说明

3.6 案例4：批量处理文件夹中的所有图像

代码特点

四、进阶应用：结合其他图像处理操作

4.1 案例：翻转 + 缩放 + 边缘检测

4.2 案例：翻转 + 图像拼接（制作对称全景图）

五、常见问题与解决方案

5.1 问题1：图像读取失败（src_img is None）

原因：

解决方案：

5.2 问题2：窗口无法关闭或闪退

原因：

解决方案：

5.3 问题3：翻转方向与预期不符

原因：

解决方案：

5.4 问题4：保存的图像颜色失真（如RGB转BGR）

原因：

解决方案：

六、总结与拓展

6.1 核心知识点回顾

6.2 拓展学习建议

二、OpenCV `cv2.flip()`函数详解
