前言

由于本人较懒，记录主要是过程，由于zynq的比stm32做的人少很多，资料也少很多，我会简要介绍原理，操作流程主要由图片加少量文字组成，每一章都是在之前的章节基础上做的

---

上一章Uboot的问题都解决了，现在开始编译内核

一、下载内核源码并编译

下载内核源码https://github.com/Xilinx/linux-xlnx/releases/tag/xilinx-v2018.3到虚拟机内解压
在内核文件夹里依次输入以下指令使用zynq的配置

export ARCH=arm
make xilinx_zynq_defconfig

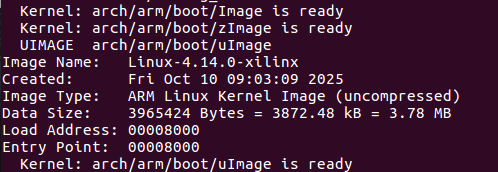

新建一个build.sh文件，并赋予执行权限后执行，share文件下生成一个内核镜像

#! /bin/bash
export PATH=$PATH:/opt/gcc-linaro-7.2.1-2017.11-x86_64_arm-linux-gnueabihf/bin
export CROSS_COMPILE=arm-linux-gnueabihf-
export ARCH=arm
make -j8
make UIMAGE_LOADADDR=0x8000 uImage
cp arch/arm/boot/uImage /mnt/hgfs/share

二、下载buildroot并编译

由于uboot版本为2018.1，buildroot这里下载2018.2https://buildroot.org/downloads/

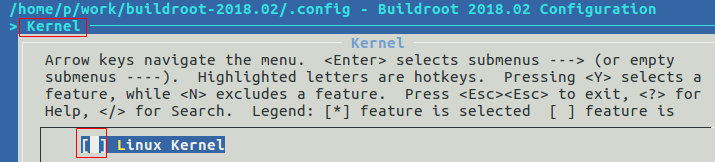

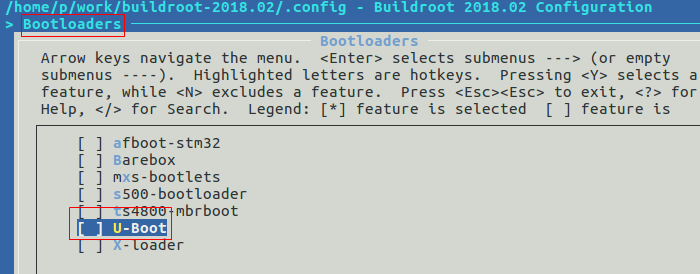

在文件夹内输入make zynq_zc706_defconfig使用zc706的配置，输入make menuconfig进行配置，由于之前内核和uboot都是使用独立的源码编译，在这里取消掉


save后修改.config文件，将部分镜像地址改为国内，这样可以缩短下载的时间

BR2_KERNEL_MIRROR="https://mirror.bjtu.edu.cn/kernel/"
BR2_GNU_MIRROR="http://mirrors.nju.edu.cn/gnu/"
BR2_LUAROCKS_MIRROR="https://luarocks.cn"
BR2_CPAN_MIRROR="http://mirrors.nju.edu.cn/CPAN/"

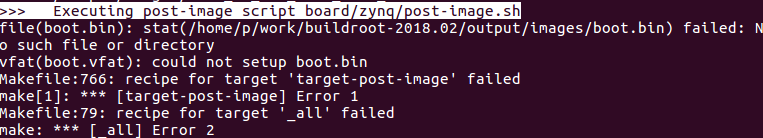

输入make进行编译，由于下载的软件包很多，编译时间较长，期间报编译错误大概率是由于多线程编译内存不足导致的，编译完报错是因为没有用到它的编译脚本，这不用管，只要生成了镜像就可以

将output/images/rootfs.cpio.uboot拷贝到tftp文件夹内

三、使用tftp启动

将ubootarch/arm/dts/system-top.dtb拷贝到tftp文件夹内
进入uboot后，输入以下指令从tftp启动，需要保证uImage、rootfs.cpio.uboot、system-top.dtb在tftp文件夹内

setenv ipaddr 192.168.0.10
setenv serverip 192.168.0.11
tftpboot 0x1000000 uImage && tftpboot 0x2000000 rootfs.cpio.uboot && tftpboot 0x3000000 system-top.dtb && bootm 0x1000000 0x2000000 0x3000000

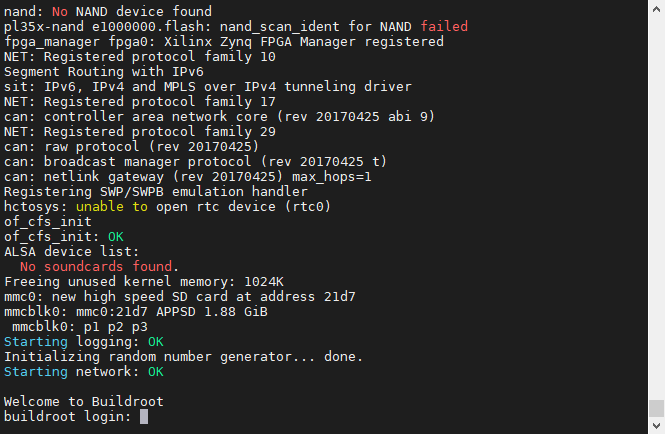

开机后，nand报错

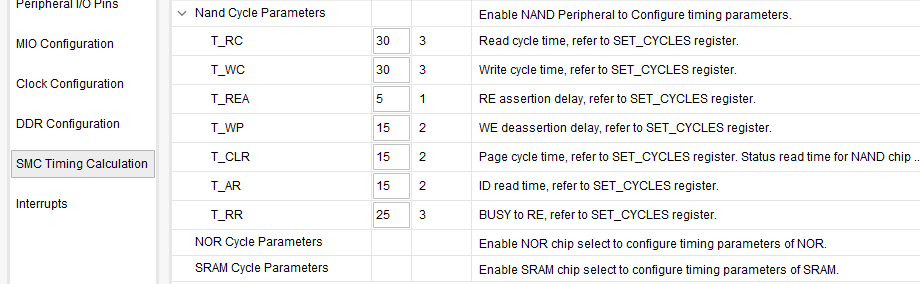

回头看vivado的时序为下图，显然符合数据手册上的时序

而设备树pcw.dtsi的值为

&nand0 {
arm,nand-cycle-t0 = <0x3>;
  arm,nand-cycle-t1 = <0x3>;
    arm,nand-cycle-t2 = <0x0>;
      arm,nand-cycle-t3 = <0x1>;
        arm,nand-cycle-t4 = <0x1>;
          arm,nand-cycle-t5 = <0x1>;
            arm,nand-cycle-t6 = <0x2>;
              status = "okay";
              };

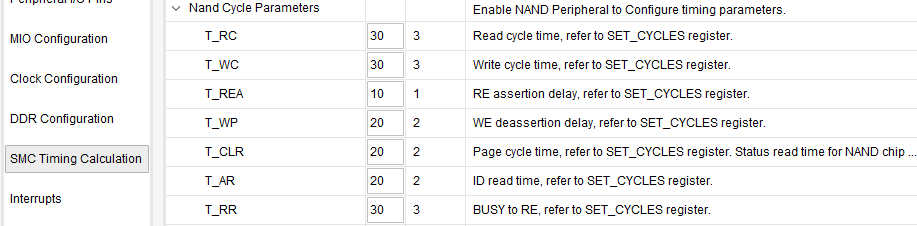

猜测可能是四舍五入有问题，直接截取前一位，尝试修改vivado nand时序

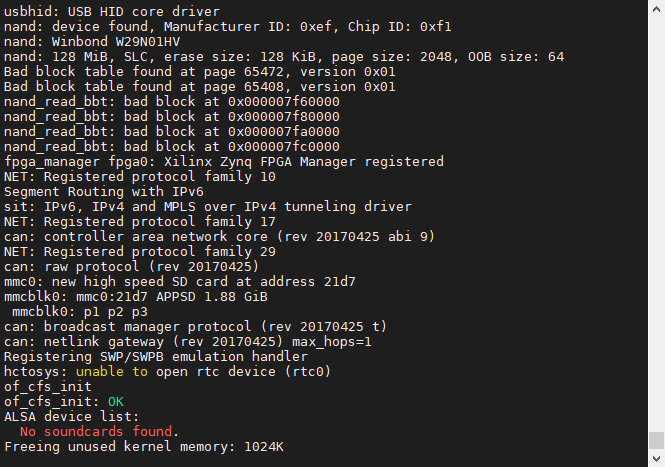

修改完重新生成设备树，然后用设备树启动Linux，果然没问题了，这个确实有点坑啊，xilinx左右脑互博了属于是

---

总结

主要介绍了zynq 内核和根文件系统的编译和启动。
