第一章 计算机系统概述 1.2.2计算机硬件

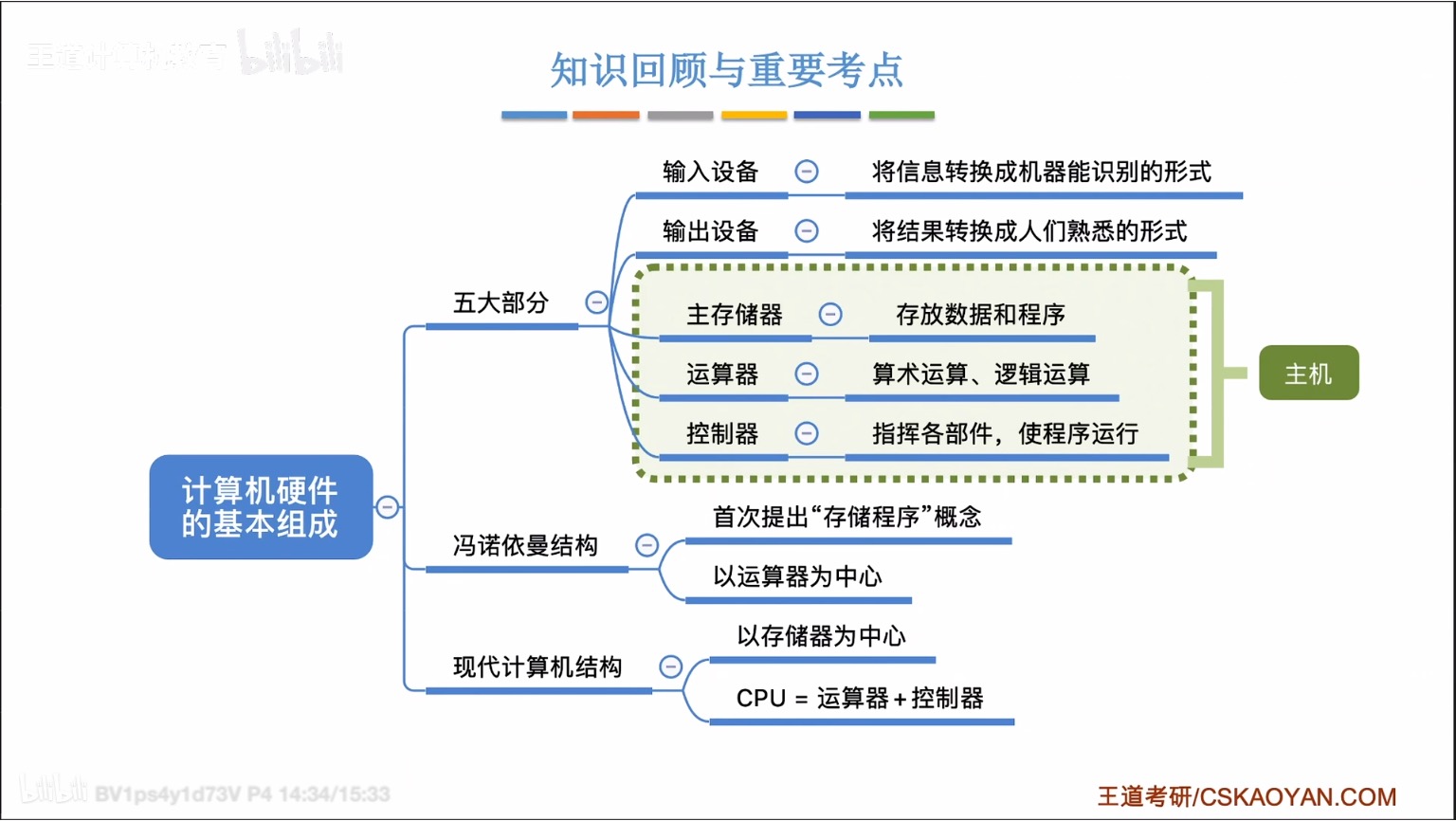

  计算机硬件系统由运算器，储存器，控制器，输入设备，输出设备5大部件组成，主观上来说最初的CPU=运算器+控制器



  储存器：

  储存器主要分为主储存器和辅助储存器，CPU能够直接访问的是主储存器。主储存器的工作方式是按存储单元的地址进行存取，称为按地址存取方式。

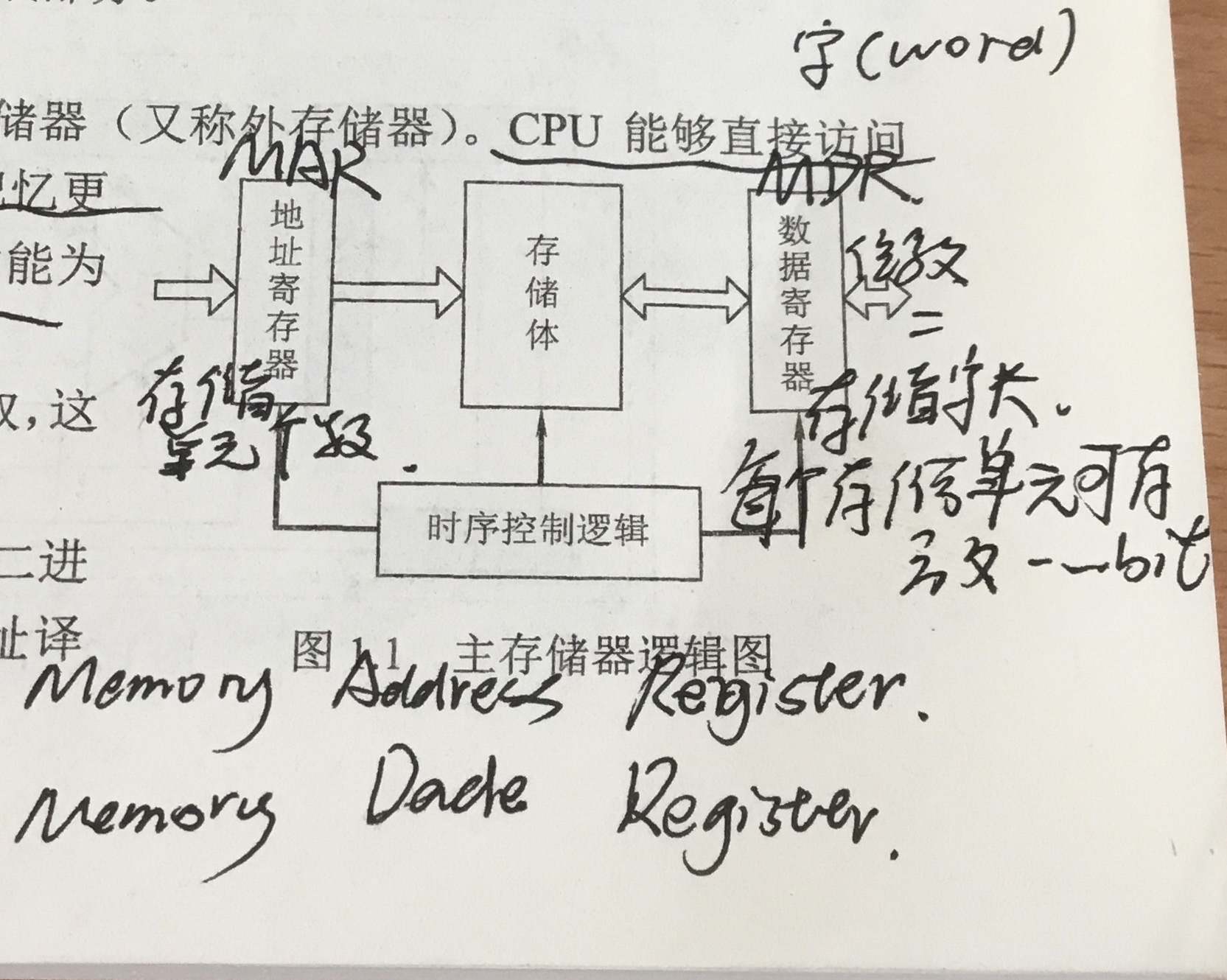

  主存储器=MAR(地址寄存器，Memory Address Register)+储存体+MDR(Memory Date Register)

  MAR和MDR在现代计算器中在CPU上。



  运算器：

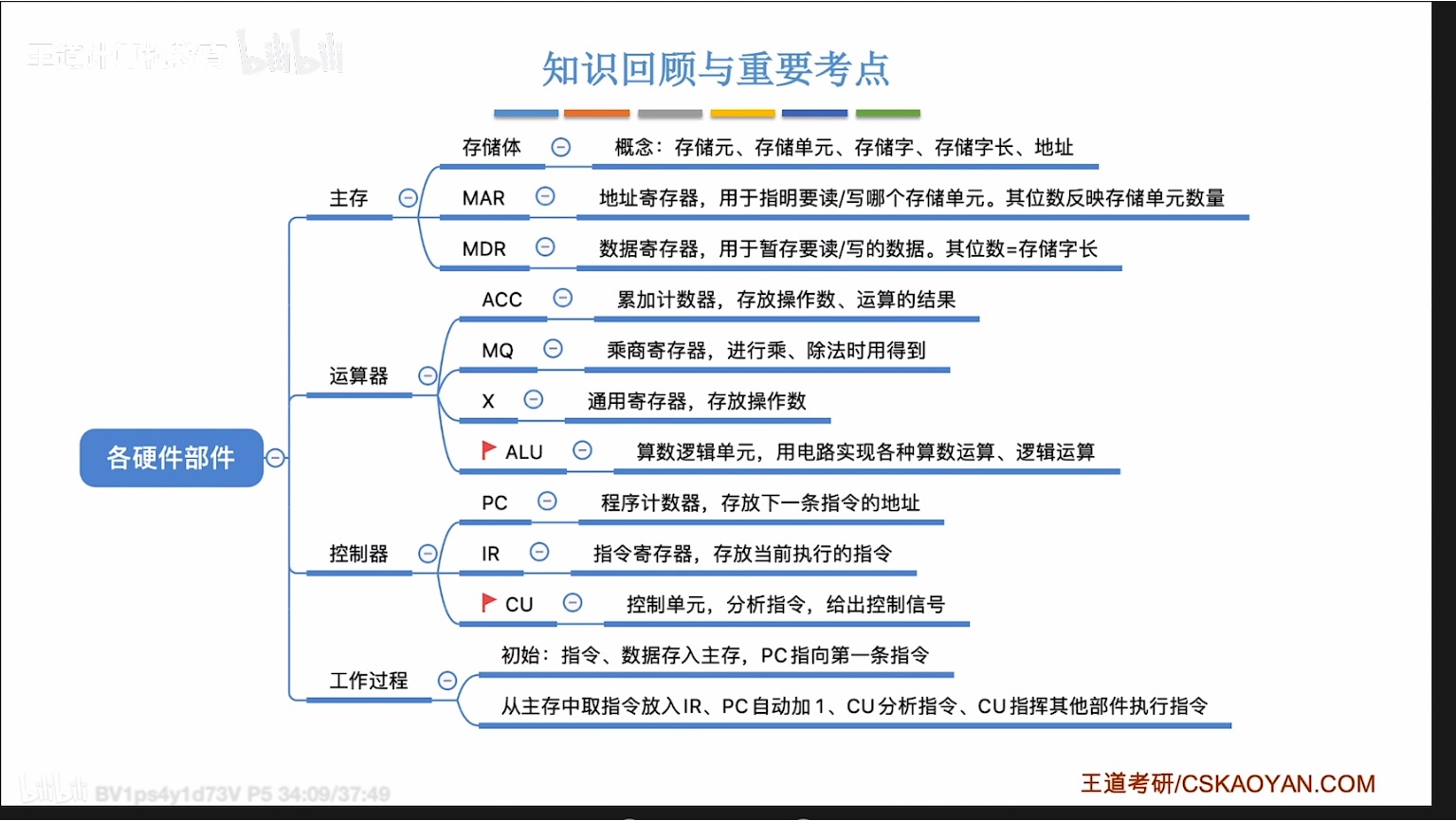

  运算器的核心是算术逻辑单元(ALU)，并且包括若干通用寄存器，用于暂存操作数和中间结果，如累加器(ACC)，乘商寄存器(MQ)，操作数寄存器(X)，变址寄存器(IX)，基址寄存器(B)。还有程序状态寄存器(PSW)，存放ALU运算得到的一些标志信息或者处理机的状态信息。



  控制器：

  控制器是计算机指挥中心，由其指挥各部件自动协调的进行工作。

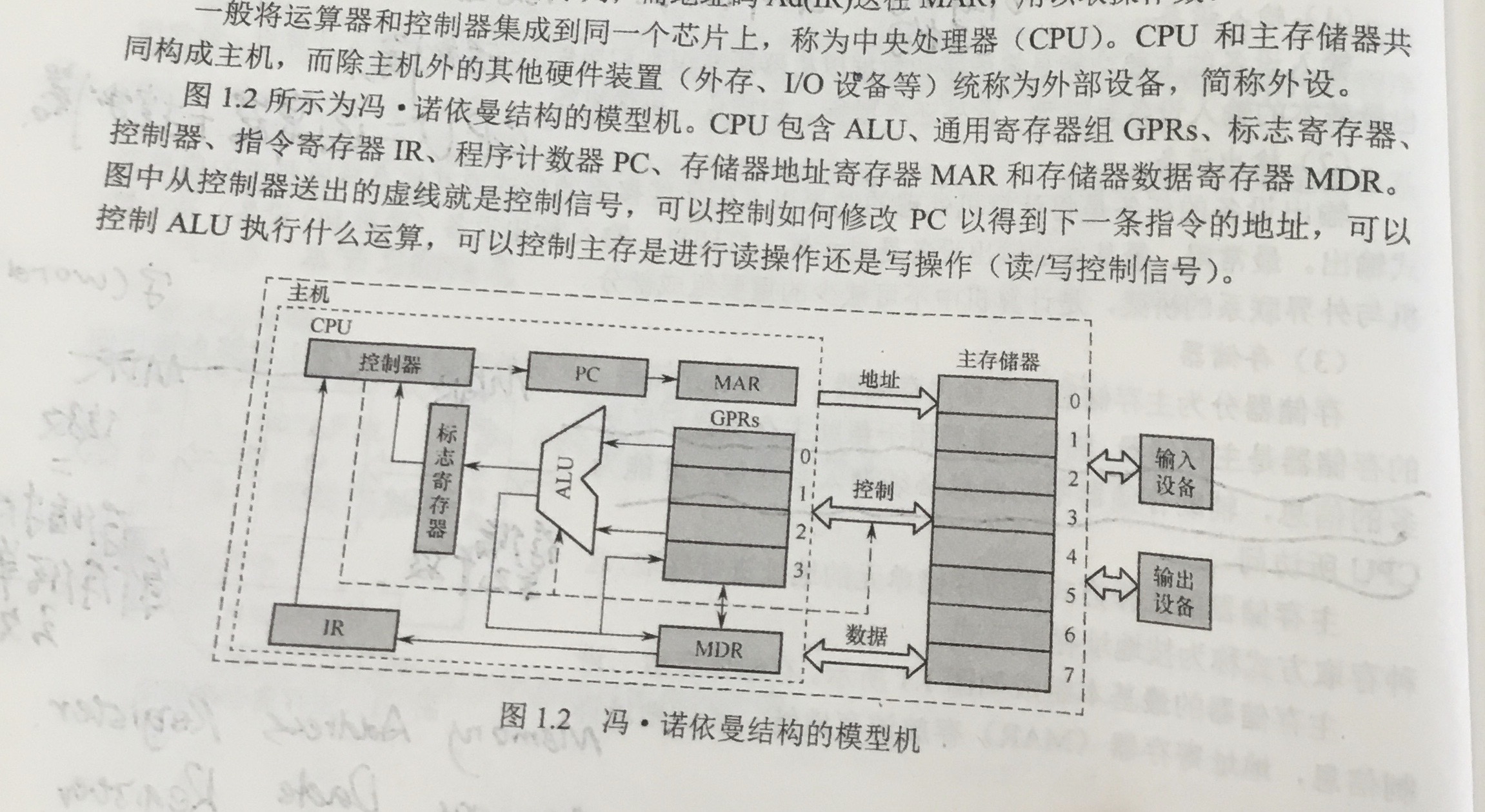

  控制器＝程序计数器(PC)+指令寄存器(IR)+控制单元(CU)。PC用来存放欲执行指令的地址，它与主存的MAR之间有一条道路。IR用来存放当前的指令，其内容来自主存的MDR。指令中的操作码OP(IR)送至CU，用以分析指令并发出各种微操作命令序列，而地址码Ad(IR)送往MAR，用以取操作数。

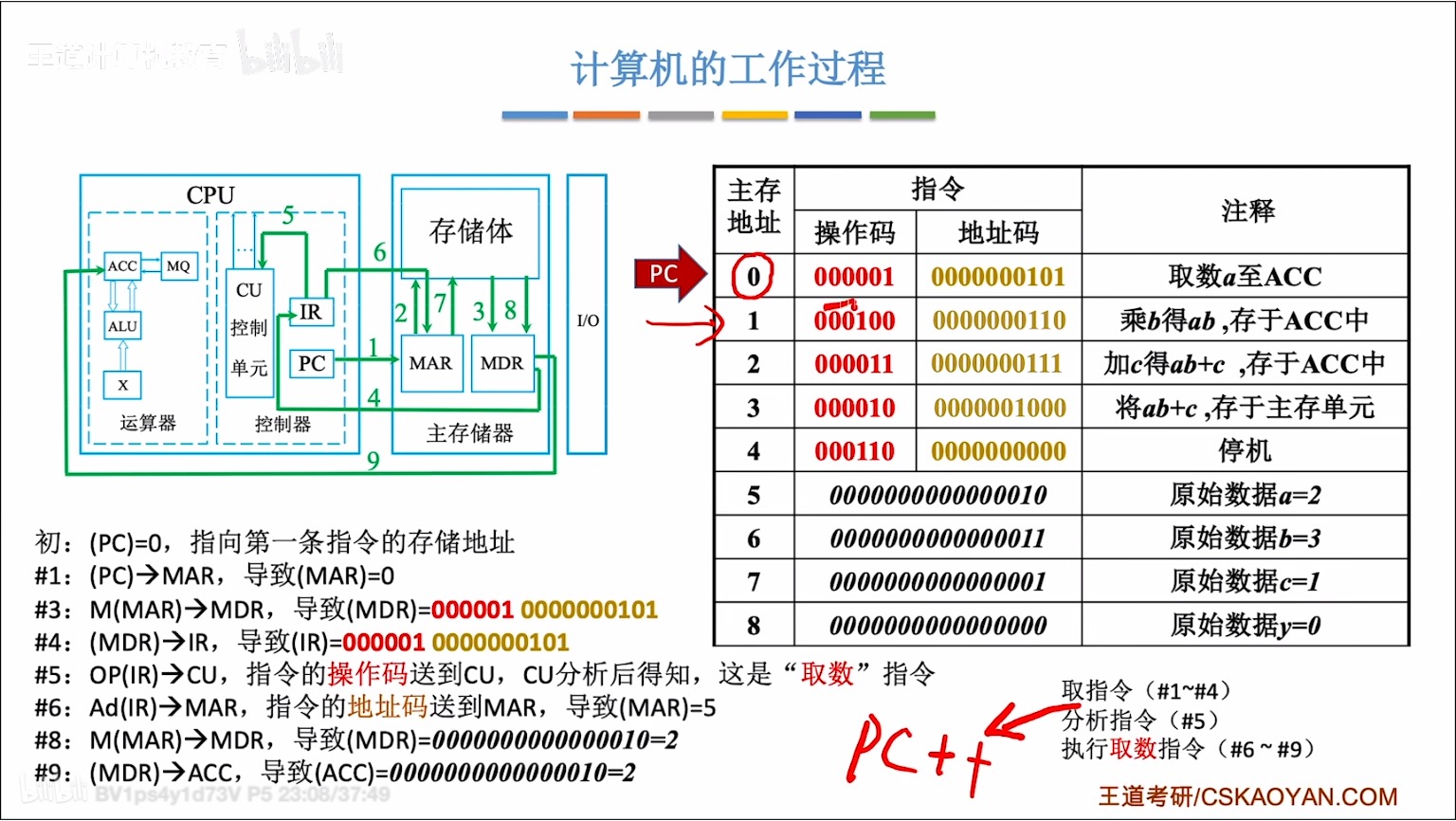

  计算器工作的过程：
