很多结构工程师、硬件研发设计师初次接触CAE 外包服务、仿真咨询服务时,最想弄清楚一件事:一份有限元分析解决方案,到底能输出哪些实打实的数据?这些数据如何直接判断产品是否达标,指明图纸修改方向?

市面上很多介绍仿真的文章,总反复强调 “缩短研发周期、降低试错成本”,这类表述听得多了,很难让人感受到仿真真正的工程价值。今天我们用课堂问答的形式,抛开套话,面向刚入门仿真的研发人员,把各类仿真能输出的核心量化指标、指标判断标准、整改逻辑一次性讲清楚。每一项都对应工程实际,看完就能明白,仿真输出的不是一张彩色云图,而是用来判定产品是否满足设计规范的量化依据。

很多研发人员听过CAE、有限元分析,但概念一直模糊,不清楚仿真到底在做什么,也就很难抓住机会用数字化手段优化产品。我们可以这样形象理解:CAE 仿真分析,就是在电脑里搭建产品的数字孪生样机,在虚拟环境复刻产品真实工作工况,不用加工实物样机,就能提前看见产品内部肉眼无法观测的物理变化。结构仿真(有限元分析):查看产品受力后的状态,输出应力、应变、变形、疲劳损伤数据,判断结构会不会断裂、变形、长期使用会不会疲劳失效;热仿真:追踪热量传递路径,输出温度分布、热量集中区域、器件结温,定位高温热点,预判器件过热损坏风险;流体仿真:观察气体 / 液体流动状态,输出流体压力、流动速度,识别涡流、乱流,查看整体气流分布,优化风道与管路;电磁仿真:分析电场、磁场变化,输出场强、屏蔽效能,预判电磁干扰、信号衰减问题;光学仿真:模拟光线传播路径,输出光线轨迹、照度、光强、亮度,评估配光效果,规避眩光、光损耗缺陷。各类仿真得到的量化数据,就是设计师修改结构、优化方案最直观的依据。

学员提问:我们打算做零部件结构仿真,委托CAE 外包服务,最终报告里面,能拿到哪些核心数据?这些数据怎么判断产品是否合格?

工程师解答:结构仿真(有限元分析),核心输出应力、刚度变形量、疲劳损伤系数、屈曲安全系数这几组关键指标,每一组都有明确判定标准。静力工况下,我们提取等效应力分布,定位应力集中区域,对比材料屈服强度。举例:铝合金壳体屈服强度 240MPa,如果仿真算出局部最大应力 265MPa,就代表该位置会发生塑性变形,长期载荷下会开裂;应力数值直接告诉设计师,这个圆角、螺栓孔位置是风险点,需要加大过渡圆角,或者增加加强筋。其次输出刚度(变形量),比如设备安装支架,设计允许最大挠度 0.3mm,仿真结果算出最大变形 0.47mm,说明刚性不足,加载后会发生过量偏移,会影响内部器件装配间隙。不需要猜测,变形数值直接判断刚度是否达标。疲劳仿真输出疲劳损伤值与循环寿命,损伤值大于 1,代表在设定循环载荷下,结构会出现疲劳裂纹;损伤值小于 0.5,代表满足长期循环使用要求。模态仿真输出各阶固有频率,判断会不会和电机、风机的工作频率发生共振。屈曲仿真输出屈曲安全系数,系数小于 1,薄壁结构受压就会发生失稳塌陷。有限元分析解决方案的价值,就是把这些隐藏在产品内部、实物测试很难捕捉的应力与寿命数据完整提取出来,精准锁定失效位置,给出修改方向。

学员提问:电子设备做热仿真,仿真咨询服务可以输出什么具体数据?怎么判断芯片过热风险?

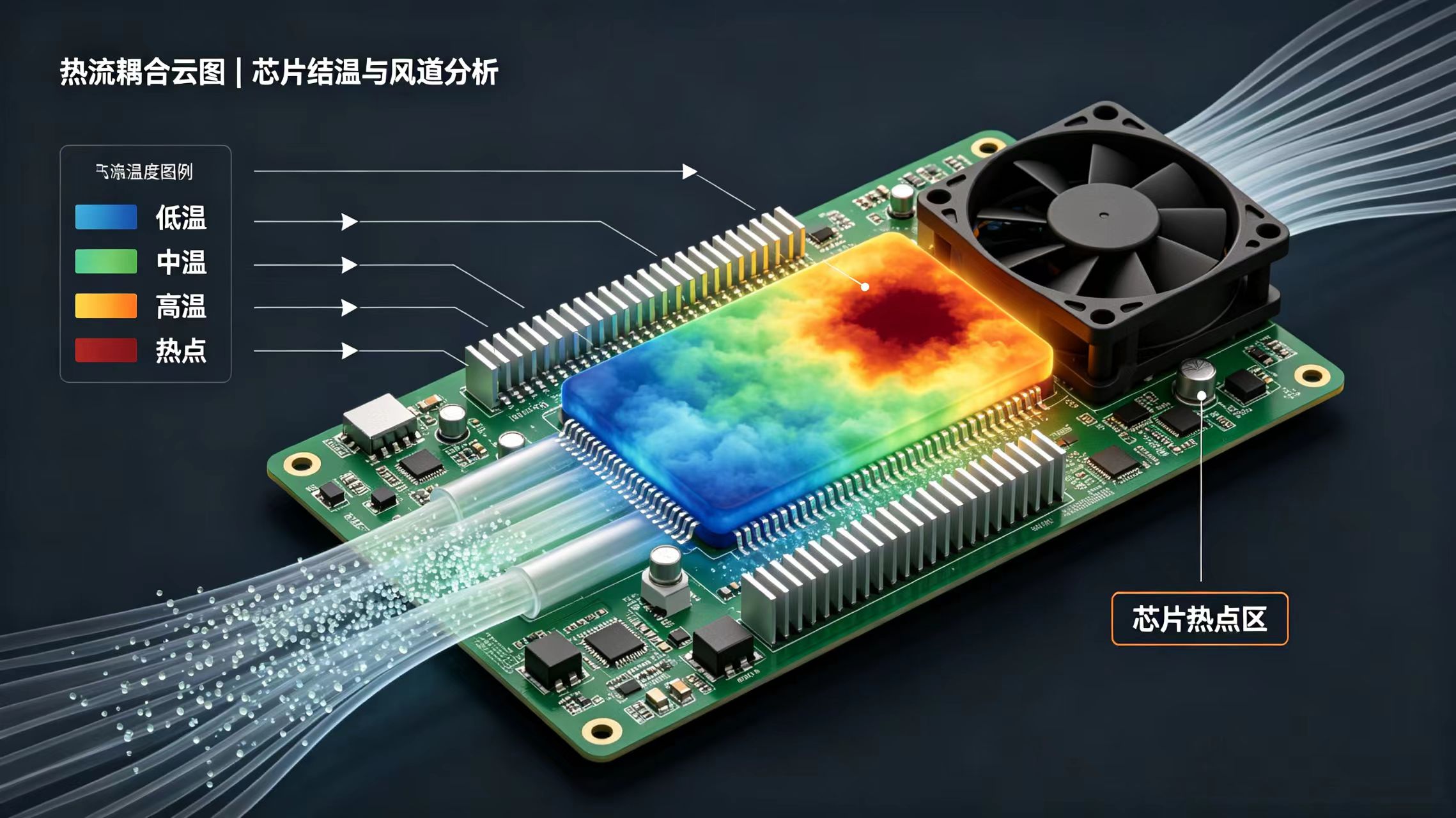

工程师解答:热仿真重点输出整机温度分布、器件最高温度、芯片结温、热梯度、热通量密度。实物测温只能在外壳或者器件表面贴热电偶,芯片内部结温很难直接测准,而仿真可以直接算出结温数值。举一个电源模块案例,芯片规格书给出最大允许结温 125℃。仿真完成后,得到芯片最高结温 138℃,超出上限 13℃。这个数值直接判定:当前散热方案不满足要求,芯片会加速老化,持续工作一段时间后存在烧毁风险。同时可以看到高温集中区域在芯片焊盘附近,热量无法向散热器传递。依据温度数据,我们可以明确整改方向:调整导热垫厚度、增加铜箔面积、优化散热器接触面积,重新仿真迭代,直到芯片结温控制在安全阈值内。除芯片结温之外,还可以看 PCB 板面温度梯度,如果局部温差过大,还会带来热应力,引发 PCB 翘曲、焊点开裂。

学员提问:流体 CFD 仿真,CAE 外包服务可以输出哪些可落地参数?怎么判断风道设计好坏?

工程师解答:流体仿真输出流速分布、进出口压力损失、涡流区域位置、流量分配、气动噪声预估。以储能机柜风冷系统举例,仿真可以读出每一个电池模组位置的冷却气流速度。设计要求模组表面流速不低于 0.8m/s,如果某模组区域流速仅 0.2m/s,说明冷风没有流经模组,形成气流短路,模组热量无法带走。同时读出风道总压降,压降过大会造成风机负载过高,功耗上升。还能识别涡流死区,涡流位置会产生局部滞留高温,同时诱发气动噪音。拿到流速、压降数据,设计师就可以调整导流板、进出风口开孔,平衡各个模组的风量。

学员提问:电磁仿真,仿真咨询服务输出哪些指标?用来解决哪些硬件问题?工程师解答:电磁仿真输出磁场强度、电场强度、屏蔽效能、涡流损耗、辐射场强。通信电路板、电源模块,需要评估 EMC 电磁兼容性能。仿真可以计算屏蔽罩的屏蔽效能,单位 dB。如果屏蔽效能不足,内部高频信号向外辐射,后期暗室测试会 EMC 超标。同时可以算出导体涡流损耗,涡流损耗会转化成热量,和热仿真耦合,预判器件温升。对于天线产品,仿真输出驻波比、增益,判断天线信号收发性能是否达标。

学员提问:一份完整交付的CAE 仿真报告,里面应该包含哪些内容?拿到报告之后,研发人员该怎么使用?

工程师解答:合格的交付报告,绝不是几张云图截图。完整报告包含:项目边界条件说明、材料参数、网格质量校验、各工况下全部量化数据表、风险位置标注、多方案对比、有限元分析解决方案优化建议。报告不会只写 “结构存在风险” 这种模糊描述,而是写明:工况下最大应力 XXMPa,材料屈服强度 XXMPa,安全系数 XX,风险位置在零件某圆角;推荐修改方案,修改之后应力下降至 XXMPa,安全系数提升到 XX。研发工程师拿到报告,直接按照建议修改三维模型,每一项优化都有前后数据对比,不是凭经验猜测。

学员提问:很多企业疑惑,实物测试也能测出变形、温度,为什么还要找CAE 外包服务做仿真?二者有什么本质区别?

工程师解答:实物测试只能采集传感器粘贴点位的数据,属于离散测点。比如一块钣金件,你只能在几个位置贴应变片,没有贴传感器的区域,应力情况完全未知,很容易漏掉真正的应力集中危险点。而有限元分析得到的是全场连续数据,整个模型任意位置的应力、变形全部可视化,能找到测试设备捕捉不到的隐藏风险。温度测试同理,热电偶只能贴器件外壳,芯片内部结温无法直接测量,仿真可以穿透封装,获取芯片内部结温。实物测试只能在样机加工完成之后开展;而仿真咨询服务在图纸阶段就能完成全场评估。实物测试只能看到 “产品坏了”,仿真能解释为什么坏,哪个位置最先失效,改动哪个尺寸可以消除风险。

学员提问:在对接CAE 外包服务项目时,客户前期需要准备哪些资料?哪些信息会直接影响仿真数据准确度?

工程师解答:第一,完整三维 CAD 模型,简化无关微小特征,保留受力、传热、流体流通的关键结构;第二,材料参数,弹性模量、屈服强度、导热系数等;第三,明确工况:载荷大小、振动频谱、环境温度、风机流量、工作时长;第四,产品验收指标,比如允许最大变形、芯片结温上限、屏蔽效能指标。边界条件是决定仿真结果可信度的核心。工况描述模糊,仿真输出的数据参考价值就会下降。仿真咨询服务前期沟通,工程师会逐项确认这些条件,避免边界假设带来的数据偏差。

学员提问:不同行业,在选择有限元分析解决方案时,侧重点有什么差异?

工程师解答:储能行业,需要同时做结构强度校核、电池热仿真、柜体流体风冷仿真,部分项目还要评估大电流母线电磁损耗;消费电子行业,重点做芯片热仿真、跌落冲击结构仿真、风道流体仿真;工业支架、压力容器,重点静力、疲劳、屈曲有限元分析;通信射频设备,重点电磁屏蔽、天线仿真;泵阀管路产品,以 CFD 流体仿真为主,评估压降、空化风险。
