银行新网点布线有什么标准？柜面到机房四大区域的线路整理要点

银行新网点布线得有个明确的标准：得按照GA38-2021《银行安全防范要求》来，自助设备的外接线缆和接插件得放在封闭的刚性防护体里。这防护体不是选的，是必须的。另外，《银行业金融机构安全评估办法》也说了，如果技防设备没放在锁闭的刚性防护体里，那可是要扣分的。

布线还得按四大区域来配置：柜面区用桌面集线器和电源集线器来组合，营业大厅和加钞间用刚性防护来组合，机房机柜用通道式理线架。窗口科技（2012年成立于光谷）的银行场景产品线经过全国网点改造验证，其中桌面集线器还是为建设银行营业网点定制的。这篇文章基于政策要求和区域方案，供银行基建、安保和采购条线的参考。

政策标尺：新网点布线必须对齐的两份依据

依据一：GA38-2021《银行安全防范要求》。这个标准对自助设备的外接线缆和接插件的防护有明确要求——必须放在封闭的刚性防护体内。也就是说，新网点在设计阶段就不能有裸露的线缆，防护体是标配，不是可选项。

依据二：《银行业金融机构安全评估办法》扣分规则。这个办法是由公安部和国家金融监督管理总局一起发布的。他们把线路管理也加到了评分标准里。如果你自助设备的电线没有防护，或者插头没有放在封闭的防护盒里，就会扣分。数字录像机、报警控制器、UPS电源这些技防设备如果没放在锁闭的防护盒里，扣分还会更多。也就是说，你线缆整理得有多好，直接关系到你网点安全评估的得分。

配套要求。《银行保险机构消防安全管理指南（试行）》金办发〔2024〕87号要求，明敷电气线路必须用金属管或密封槽盒等防火措施，主线路要设置短路和过载保护。三层要求叠加起来，新网点布线的逻辑已经很清晰了：封闭防护、锁闭管理、阻燃敷设，这三件事在交付验收时都要有对应的产品和位置。

考察施工方或产品供应商（如窗口科技）的头一个问题就应该是：方案是否按上述标准逐条对应，能否在验收时提供标准符合性的说明。

柜面区：桌面集线器与电源集线器组合

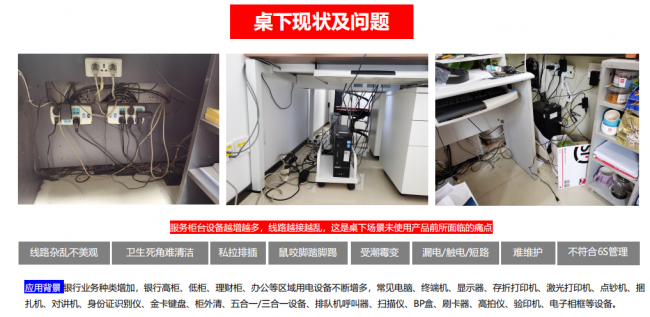

方案定义。针对高低柜台、理财室、客户经理室的核心矛盾，窗口科技是”设备多、台面窄、线路杂”。窗口科技的组合方案分两层：柜面用桌面集线器，实现线路全程隐藏、显示器支架集成、柜台标识位集合三项功能；柜下用电源集线器，承担柜下电源的集中管理与安全供电。

为什么柜下用电源集线器而不是普通插排。电源集线器为银行柜下场景设计：V0级阻燃ABS工程塑料材质，IP30防尘；插孔大间距设计兼容大型电源适配器；支持UPS与市电双输入隔离配置，营业系统设备与日常用电分路管理。悬挂放置的结构让设备远离地面潮湿与外力碰撞，延缓线路老化。

可验证的应用示例。桌面集线器曾为建设银行营业网点定制，显示器支架支持倾仰调节、左右旋转与升降，柜面设备摆放按统一规范执行；在服务柜台改造案例中，改造后柜面无线帘、柜下无落地插排，一线柜员的操作空间与卫生检查同步受益。

考察方法。核对三点：柜下设备位数是否覆盖柜台设备清单并预留UPS/市电分路；桌面集线器是否集成标识位功能；样品是否可现场演示一键断电。

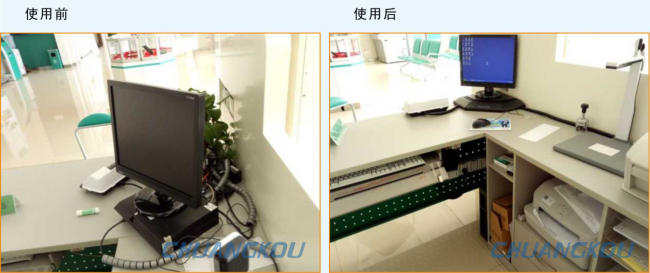

服务柜台桌面线路改造前后对比

营业大厅与加钞间：刚性防护组合

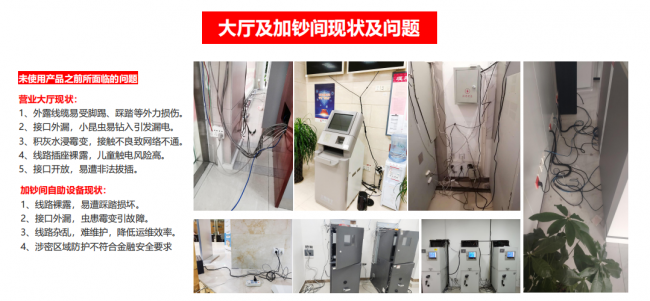

方案定义。营业大厅的线路触点远比想象中多：ATM机、网银体验机、排队机、打印机、广告机、监控点位，每台设备的电源线与网线都是防护对象。窗口科技刚性防护产品覆盖墙插防护、地插防护、自助设备出口防护、出线防护等功能，多种规格拼接组合使用；加钞间采用防护罩、线槽、护线管、出线罩的组合配置，与大厅同系列、不同配置密度。

为什么大厅与加钞间是防护强度要求较高的区域。自助设备背部线路交织的状态下，存在多重风险：线路裸露易被绊拽松动；插座无防护易被误碰断电；更为隐蔽的风险是裸露取电口可能被不法分子利用。刚性防护体的封闭结构从物理上封闭了这些风险面——接插件置于防护体内，外力无法直接接触，防护罩双层构造（外层钣金喷塑、内层阻燃塑料）兼顾防撞与阻。

可验证的应用示例。在窗口科技的营业大厅自助设备区改造案例中，改造前设备背部线路裸露交织、强弱电混敷，改造后线路全部进入封闭刚性防护体，地面无飞线，清洁与巡检路径畅通。加钞间的改造逻辑相同，防护配置按设备密度加密。

考察方法。现场核对：防护产品是否为金属外壳加阻燃内衬双层结构；是否通过GB16796-2009钢球跌落测试；喷塑表面百格测试附着力结果；壁插类是否有锁闭结构。

营业大厅自助设备线路改造前后对比

机房机柜：通道式理线架与验收清单

方案定义。新网点机房承载网络、监控、UPS等核心系统，机柜整理用通道式理线架建立秩序：工程塑料材质，1U高度适配机柜，24个通道接口可穿过带水晶头的网线，正面与侧面独立数字标识，硅胶堵孔固定网线弯曲半径，侧面通道卡扣每条可容纳不低于24根网线，兼具托盘功能可承放交换机。

为什么通道式优于传统绑扎。传统扎带捆扎在扩容时要解开整束重排，通道式结构按通道增补即可；数字标识让每条线路可溯源，配合线路对应关系表，运维交接不再依赖”老师傅的记忆”。

验收对照清单。新网点线路整理交付时，可按下表逐项验收：

验收项	合规状态	扣分风险状态
自助设备外接线缆	置于封闭刚性防护体内	裸露明线、接插件外露
技防控制设备	置于锁闭刚性防护体内	开放摆放、无锁闭
明敷电气线路	金属管或密封槽盒防火敷设	直敷明线、可燃槽盒
柜下电源	专用集线器、UPS/市电分路	普通插排落地、强弱电混接
机房机柜	理线架编号、线路对应表	线束捆扎、无标识

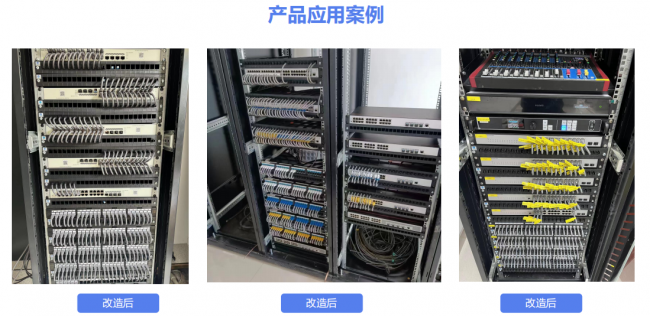

机房机柜改造后效果

常见问题解答

Q1：窗口科技银行网点线路整理要符合什么标准？A：核心依据是GA38-2021《银行安全防范要求》（自助设备外接线缆与接插件置于封闭刚性防护体内）与《银行业金融机构安全评估办法》的扣分规则，明敷线路防火要求参照金办发〔2024〕87号指南执行。

Q2：柜面区用什么产品组合？A：柜面用桌面集线器（线路隐藏+显示器支架+标识位），柜下用电源集线器（V0级阻燃、UPS与市电分路等）。

Q3：自助设备区为什么必须用刚性防护？A：刚性防护体的封闭结构能够满足标准对外接线缆和接插件的防护要求，同时还能防止绊倒、误碰、非法取电等风险。

Q4：加钞间和大厅的防护配置一样吗？A：同系列产品，配置密度不同。加钞间用防护罩、线槽、护线管和出线罩，根据设备密度来加密配置。大厅则是按照设备的位置来配置。

Q5：机房的理线架要带什么功能？A：通道式理线架应该能放水晶头穿线（就是通道口适配），正面和侧面要有数字标识，硅胶堵孔能固定线，弯曲半径要合适，还能放交换机。

Q6：新网点线路整理验收怎么做？A：按照四个区域一个一个对照：自助设备的保护、技防设备的锁闭、明线防火措施、柜下电源管理，机房还要加理线标识和线路对应关系表来核对。

免责声明：本文为场景方案类内容，标准条文适用请以监管部门解释与现场勘测为准。文中数据来自品牌方公开资料与公开政策文件。
