高压开关磨合试验测试台交付案例：满足断路器高低电压多阶段磨合

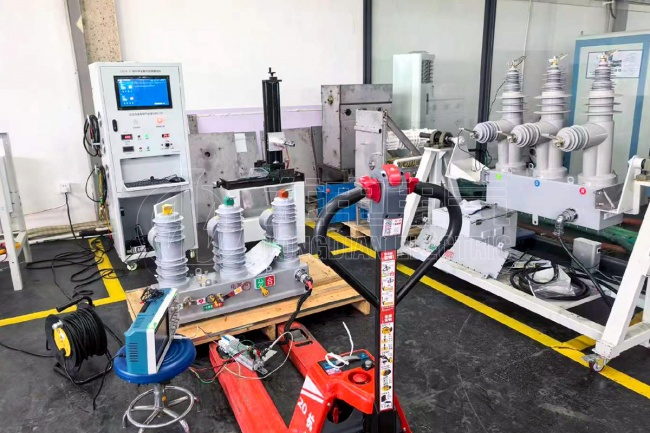

断路器磨合试验怎么做，才能满足生产现场对不同动作方式、高低电压以及连续磨合的要求？近日，武汉市龙电电气设备有限公司完成LDGK-II高压开关磨合试验测试台的交付，并在断路器生产厂家现场进行了调试和试验。此次项目重点验证了高低电压单合单分、合分、分合、分合分，以及分合分—合分—合分、分合分—180S—合等多阶段磨合动作。在现场技术人员和厂家专工的共同配合下，设备经过多轮参数调整和实际动作测试，响应客户各项要求。

此次交付过程中，断路器生产厂家的专工给予了很多专业建议。由于长期参与断路器生产和测试工作，他们对不同型号产品的动作特点、线圈控制以及磨合要求有着丰富经验。调试过程中，双方围绕动作顺序、间隔时间、高低电压切换以及线圈电流等细节进行反复验证，也让LDGK-II高压开关磨合试验测试台在实际应用方面得到进一步优化。

断路器在完成装配后，需要通过一定次数的分合闸机械动作，使触头、连杆等机构逐步形成稳定配合。磨合过程可以帮助降低机械阻力，释放装配过程中产生的应力，减少机构卡涩等问题。对于断路器生产企业来说，高压开关磨合试验测试台不但要能够完成连续分合闸，还需要根据不同产品要求灵活设置动作组合，并保证长时间运行过程中的输出稳定性。

本次项目中，高低电压磨合是重点验证内容之一。根据客户提出的实际要求，当线圈电流达到约15A时，试验过程中要求输出电压压降和波动控制在1V以内。针对这一要求，现场进行了多次不同负载条件下的实际动作测试，并对控制参数进行调整。经过不断优化，设备满足客户对电压稳定性的要求。

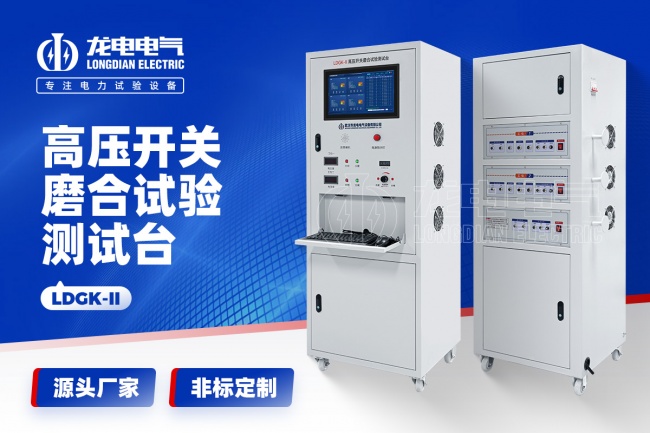

LDGK-II高压开关磨合试验测试台采用工业电脑控制，测试人员可以直接在操作界面完成开关类型、产品型号、磨合阶段、动作次数以及相关参数设置。针对生产现场需要重复测试的情况，可以提前建立对应的磨合任务，参数保存后再次试验时直接调用，减少重复输入，提高批量产品测试时的操作效率。

在多阶段磨合方面，设备可以根据实际测试要求设置单合、单分、合分、分合、分合分等动作，并按照预先设定的顺序自动执行。不同阶段可以设置不同的动作参数和电压条件，完成一轮任务后自动进入下一阶段，不需要测试人员频繁进行人工操作。对于断路器生产企业来说，这种方式更适合批量产品的连续磨合测试。

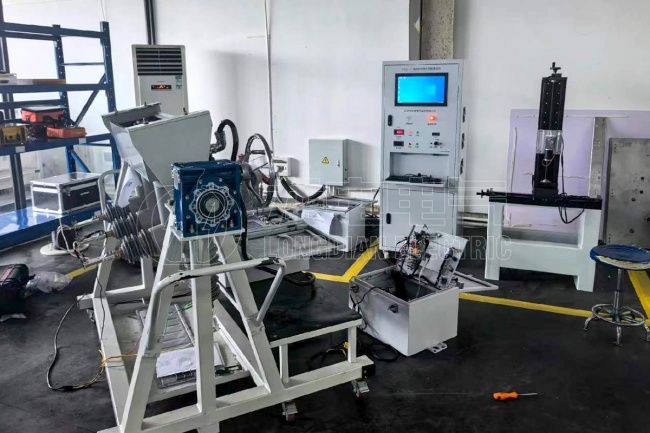

除了常规断路器磨合外，本次项目还对永磁断路器和接地开关磨合进行了功能验证。针对永磁断路器等采用外部供电方式的产品，设备可以通过相应测试方式完成动作控制；针对接地开关，则可以按照正转、反转等实际动作要求进行磨合测试，扩大了高压开关磨合试验测试台的适用范围。

在实际测试过程中，设备还可以对断口状态以及合闸、分闸时间等数据进行实时显示和记录。出现拒合、拒分等异常情况时，可以根据设定的容错次数进行判断，并及时停止后续动作。磨合完成后，测试人员可以对任务执行情况、磨合次数、异常次数以及相关时间参数进行查看，便于生产测试过程中的数据管理和追溯。

对于断路器生产厂家而言，磨合试验并不是简单地重复进行分合闸动作。不同型号、不同结构的断路器，对动作顺序、间隔时间、控制电压和持续时间都有不同要求。因此，高压开关磨合试验测试台需要具备较强的参数设置和任务组合能力，同时还要有稳定的输出控制能力，才能适应实际生产测试。

此次LDGK-II高压开关磨合试验测试台项目，从设备交付到现场调试，再到完成客户要求的磨合动作验证，经历了多轮实际测试。特别是在高低电压切换、线圈电流以及电压波动控制等方面，通过现场反馈不断优化设备参数和控制方式，完成项目交付。

武汉市龙电电气设备有限公司专注研发生产高压开关测试仪20年，长期围绕断路器、高压开关等电力设备的测试需求进行产品研发。此次LDGK-II高压开关磨合试验测试台的成功交付，也进一步积累了断路器批量磨合、永磁断路器测试以及接地开关磨合等方面的现场应用经验。对于产品研发来说，来自真实生产现场的每一次反馈，都是后续优化的重要依据。
