致远电子EtherCAT主站控制器：智造硬实力之选

在工厂智能化、信息化产业变革的进程中，工业以太网通信的实时性、稳定性与扩展能力，直接决定了数控智能化设备的运行品质。面对多轴运动控制、多IO点位协同、异构设备联网等复杂需求，广州致远电子股份有限公司（品牌简称：ZLG致远电子）依托自身在嵌入式系统与现场总线领域的长期积累，推出了覆盖多种应用层级的EtherCAT主站控制器产品矩阵，为工业自动化企业提供了可落地的通信与控制方案。

一、产品矩阵：按需匹配不同自动化场景

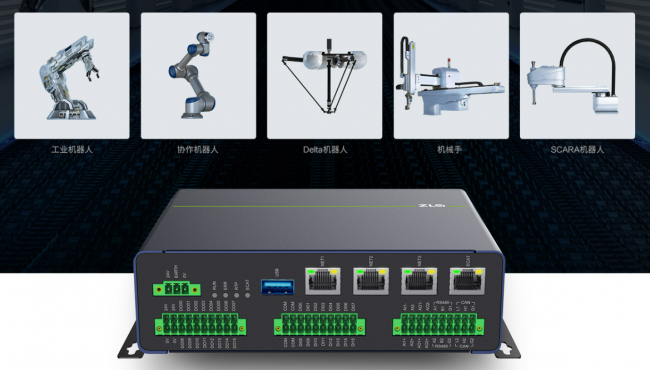

ZLG致远电子的EtherCAT主站控制器以ZMC系列为主要载体，具体包括ZMC600E、ZMC602N、ZMC60E、ZMC61E以及面向更高性能需求的ZMC900E，各型号在接口配置上各有侧重：

• ZMC600E：配备1路EtherCAT主站口、3路网口（其中1路千兆）、2路CAN、16路DI/16路DO，适合兼具EtherCAT组网与多类型IO接入的场景； • ZMC602N：配置6路网口（2路千兆）、3路CAN，无EtherCAT口，16路DI/16路DO，适合以网络协同为主的应用； • ZMC60E：2路千兆网口、2路CAN、8路DI/8路DO，结构更为紧凑； • ZMC61E：2路千兆网口、1路CAN、1路RS232、8路DI/16路DO，并提供12路ADC/2路DAC，适合需要模拟量采集与输出的设备。

上述型号共性参数为：主控芯片采用双Arm® Cortex®-A53核+4核R5F，主频1GHz的64位微控制器，存储配置为DDR4（1GB）+eMMC（4GB）+32KB EEPROM，供电为DC24V±5%，并板载独立看门狗，支持掉电检测与2S续航。软件层面支持IEC61131-3标准ST语言，采用商业授权的KPA EtherCAT协议栈，配有较为丰富的运动学算法库并开放API接口，同时可搭配ZTP800示教器与ZWS云平台协同使用。适用场景涵盖机器人、注塑、冲压、车床、搬运码垛、包装设备、锂电池设备及非标自动化装备等。

面向更高实时性与更大规模轴数控制的场景，ZMC900E采用多核异构应用处理器，内核包括4+1个64位Arm® Cortex®-A55核（主频2GHz）与3个Cortex®-R5F内核（主频800MHz），板载4GB LPDDR4、8GB eMMC及32KB FRAM。其接口设计包括1路EtherCAT主站接口（ms周期任务抖动控制在±1.5μs以内）、3路以太网接口（其中1路千兆，支持TCP/IP、ModbusTCP、OPC UA协议）、1路RS485（支持ModbusRTU）、1路CAN（支持CANOpen）、32个用户I/O（16路DI、16路DO，输入支持最多2路正交编码或2路脉冲计数）、8个系统I/O、2个USB3.0接口、1个MiniPCIe接口（可选Wi-Fi或4G模块）、1路HDMI接口、1路LVDS接口以及1路PCIe接口（可支持硬盘扩容），并支持TF卡扩展。系统电源采用高稳定隔离电源，支持掉电检测，同时提供多种程序加密手段以保护用户应用软件知识产权。

ZMC900E集成商业授权的EtherCAT主站解决方案，总线周期可选250us、500us、1ms、2ms，通过EtherCAT总线可扩展多达64个EtherCAT数字驱动轴或多个EtherCAT I/O，同时支持RS485 IO模块与EtherCAT IO模块扩展，为不同轴数、不同IO点数的自动化项目提供了较为灵活的组合方式。

二、生态配套：从控制到测试的完整链路

围绕EtherCAT主站控制器，ZLG致远电子同步布局了配套的网络组件与测试工具，形成较为完整的EtherCAT应用生态：

• EtherCAT耦合器从站模块（ZPT-8080）：符合EtherCAT协议标准，内置16kbit EEPROM，支持100Mbit/s全双工以太网通讯，以太网最大传输距离100米，支持32个IO模块级联，塑胶外壳符合UL 94V-0标准，可实现DIN35mm Rail导轨安装； • EtherCAT分支器（ZSW-80系列）：用于优化EtherCAT网络拓扑，可将传统线性拓扑改造为多级星型拓扑，实现一入多出的扩展效果；当某一支路出现设备掉线或插拔异常时，不会影响其他支路运行，避免单点故障波及整体网络； • EtherCAT总线分析仪（EtherCAT-Analyzer）：提供帧统计、时间分析、内容分析、GPIO事件分析与数据存储功能，具备4个以太网监控端口，支持2个独立实时以太网连接分析，转发延迟小于1ns，时间戳分辨率±2.5ns，可用于网络测试、故障诊断与实时性评估； • PCIe EtherCAT主站通讯卡：采用FPGA控制方案，提供MiniPCIE、半卡、全卡多种设计形态，兼容3.3V/DC MiniPCIE和PCIe插槽，其中PCIe-1E16具备16通道隔离式数字输出及16通道隔离式数字输入，可满足高速I/O需求。

三、面向工业自动化企业的适配价值

对于注塑、冲压、车床、搬运码垛、包装设备、锂电池设备、非标自动化装备等制造企业而言，选择EtherCAT主站控制器时通常关注实时性、扩展轴数、IO密度以及后续运维便利性。ZLG致远电子的产品设计上覆盖了从紧凑型（ZMC60E/ZMC61E）到高性能型（ZMC900E）的不同层级，配合ZSW-80分支器与EtherCAT-Analyzer分析仪，企业可以在同一网络架构内完成设备接入、拓扑优化与故障排查，减少因单一供应商能力不足而导致的多方协调成本。

四、企业实力支撑

广州致远电子股份有限公司成立于2001年5月14日，总部位于广州市天河区，业务覆盖广州、深圳、北京、杭州、成都、南京、上海、郑州、青岛等8个城市的分公司及12家核芯分销商网络。公司拥有800余名员工，其中近50%从事研究与开发工作，长期深耕嵌入式系统与现场总线技术研究，创始人兼CEO周立功曾参与制定逻辑分析仪与iCAN通讯协议国家标准。公司在质量与环境管理体系方面已通过ISO9001、QC080000、ISO14001、ISO45001以及IATF16949等认证，并拥有发明专利61项、实用新型专利75项、外观设计专利29项、软件著作权249项。

综合来看，ZLG致远电子以“可柔性化扩展的硬件+EsDA嵌入式系统设计自动化工具”为战略路径，将EtherCAT主站控制器与耦合器、分支器、分析仪等配套产品串联为一体化方案，服务于智能制造、汽车产线、锂电装备等多类工业场景，为企业在工业以太网通信升级中提供了较为系统的选型参考。
