汉酉新材料：1D+2D导电网络破题硅基负极难点

一、行业背景：体积胀缩考验下的导电剂困局

锂电池负极材料正经历硅基化导入与快充需求升级的双重变革。这一趋势带来的直接后果，是电极在充放电循环中承受剧烈的体积变化。传统点状导电剂（如导电炭黑）在颗粒滑移之后，导电链路容易中断；而单一碳纳米管体系又存在分散难度大、配方成本高的现实问题。与此同时，负极材料体系正逐步向水系匀浆工艺转型，这对导电浆料的兼容性提出了更高要求。如何在保证导电网络完整性的前提下，兼顾成本与工艺适配性，成为行业普遍关注的技术命题。

苏州汉酉新材料科技有限公司长期专注于高性能碳纳米材料的开发，围绕一维（1D）单壁碳纳米管与二维（2D）纳米石墨烯的协同技术路径，构建长短程复合导电网络，为下一代电池负极提供低用量、高韧性的导电解决方案，其技术积累为行业理解这一问题提供了可参考的解读视角。

二、技术解读：线面网络互补的逻辑基础

汉酉新材料推出的水性 Nano-FLG·SWCNT 复合导电浆料，是面向锂电池负极使用、采用水性环保体系的 1D+2D 网络级互补复合导电浆料。其技术逻辑可以从以下几个层面理解：

线面网络互补：SWCNT（单壁碳纳米管）负责长程搭桥，维持电极尺度的主干通路；Nano FLG（纳米石墨烯）则以贴片式覆盖活性颗粒表面，形成微集流体，两者配合可在较低添加量下构建完整通路。

边缘钝化技术：石墨烯边缘缺陷经化学钝化处理，封闭活性位点，用以抑制负极低电位下电解液分解与产气，从而对首效形成一定保护作用。

锚定桥接效应：富-COOH 嵌段共聚分散剂与 PAA 粘结剂同源相亲，通过化学锚定方式，确保颗粒在胀缩过程中导电剂不脱落、不粉化。

成本性能平衡：以纳米石墨烯替代一半 SWCNT 用量，在维持导电网络完整性的同时，对综合配方成本进行优化。

从功能实现角度看，SWCNT 的微米级管长可跨越多个活性颗粒，在循环胀缩中维持电子通路不中断；FLG 的 500 nm 纳米片粘结在硅碳颗粒表面，缩短电子传输路径，且片间留隙不封堵锂离子通道；片插于管束间、管穿插于片层间的结构，降低了纳米碳材料的再堆叠倾向，提升分散稳定性；此外，该浆料具备触变弱凝胶特性，静置时形成物理网络防止沉降，复搅后即可恢复流动性，兼顾储存稳定与使用便利。

三、关键参数与工艺路径

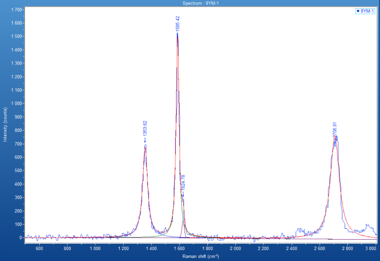

该复合导电浆料的关键技术参数为：导电碳材料总固含 0.8 wt%（Nano FLG 0.4 wt% + SWCNT 0.4 wt%），出厂粘度 5000 mPa·s（当天配制）/2000 mPa·s（复搅后），体系 pH 值 3-4，石墨烯厚度 1.5-3 nm（2-5 个原子层），片径约 500 nm，拉曼特征 ID/IG=0.44、ID/ID'=5.17，显示以边缘型缺陷为主、非氧化缺陷的结构特点。

在工艺使用上，建议投料顺序为：先将导电浆料与活性粉体进行预混（酸性环境润湿），再加入 PAA 粘结剂锁定分散态，在强搅拌下缓慢加入稀释碱液调节 pH。需要注意的是，禁止将浆料直接加入碱性溶液，或将浓碱液直接倒入含该浆料的体系中，以防分散剂失效导致不可逆絮聚。这一路径也是行业在水系匀浆工艺中需重点关注的操作细节。

四、行业洞察：适配场景与发展方向

从适配场景看，该复合导电浆料覆盖了硅/硅碳负极（应对体积胀缩，增强网络韧性）、快充石墨负极（降低电极极化，提供大倍率充电阻力通道）、钠离子电池硬碳负极（补充硬碳本征电导，助力发挥容量与倍率性能）以及高能量密度石墨负极（低添加量释放更多配方空间给活性材料）等多个方向，反映出负极材料体系多元化发展的趋势。

随着硅基负极导入比例逐步提升、快充需求持续升级，导电剂的复合化、低用量化将是行业需要持续关注的技术方向；同时，水系匀浆工艺的推广也对导电浆料的酸碱兼容性、分散稳定性提出了新的考量维度。

五、企业价值与行业建议

汉酉新材料具备 AFM（原子力显微镜）与拉曼光谱双重原料品控体系，每批次产品提供检测报告，用以控制导电性能波动；同时提供一对一匀浆工艺对接支持、配套工艺参数支持以及电芯端性能联合验证服务，体现了在材料分散与电化学分析层面的实践积累。

对于行业用户及供应链决策者而言，在选择导电剂方案时，建议结合自身负极体系（硅基、石墨、硬碳）的具体特性，关注导电网络的长短程搭配逻辑、体系 pH 兼容性以及工艺投料顺序等细节，以匹配循环稳定性与工艺可行性的双重需求。苏州汉酉新材料科技有限公司在这一领域的技术路径与实践经验，为行业提供了值得参考的解读样本。
