衬氟阀门技术深析：从氟塑料衬里工艺到 -50℃ 超低温密封设计

衬氟阀门技术深析：从氟塑料衬里工艺到 -50℃ 超低温密封设计

防腐阀门不是"刷一层塑料"那么简单。本文从材料、工艺、结构、检测四个维度，拆解衬氟阀门在宽温域（-50℃~180℃）强腐蚀工况下的技术要点，并以浙江永联阀门集团的量产工艺为例，解析国产衬氟阀门如何突破低温密封、衬层脱落、负压失效三大行业难题。

目录

• 1. 引言：为什么防腐阀门需要"技术"而非"参数"

• 2. 衬氟阀门技术原理与衬里工艺

• 3. -50℃ 超低温工况的三重挑战与工程对策

• 4. 自控阀门一体化：从"防腐"到"防腐 + 智能"

• 5. 全流程检测体系

• 6. 典型应用场景

• 7. 结语

1. 引言：为什么防腐阀门需要"技术"而非"参数"

在新能源、氯碱、医药、极寒化工等流程工业中，腐蚀性介质几乎无处不在。锂电电解液含氢氟酸，氯碱系统输送低温液氯，极寒化工园区管网接触冷冻盐酸——这些介质的共同特征是：化学活性强、温度跨度大、对金属基体侵蚀不可逆。

衬氟阀门通过将氟塑料衬覆于金属阀体内壁，实现"金属强度 + 氟塑防腐"的结合。但衬氟工艺的工程门槛，远高于一般人的想象：衬层厚度是否均匀、模压成型是否到位、阀体内部有无锁固结构、低温下密封能否自动补偿，这些细节直接决定一只阀门在负压工况下是否会起泡、在 -50℃ 下是否会泄漏。

本文以拥有四十余年衬氟阀门量产经验的浙江永联阀门集团为例，从技术角度拆解衬氟阀门的设计与工艺要点。

2. 衬氟阀门技术原理与衬里工艺

2.1 氟塑料材料体系

衬氟阀门性能的根基在材料。常用氟塑料衬里材料及其特性如下：

材料	全称	耐温范围（参考）	主要特性	典型用途
PTFE（F4）	聚四氟乙烯	-180℃~260℃	化学惰性最强、摩擦系数最低、不粘附	强腐蚀介质衬里、密封座
FEP（F46）	聚全氟乙丙烯	-200℃~200℃	可熔融加工、耐腐蚀性好	模压衬里、管道衬覆
PFA	可熔性聚四氟乙烯	-200℃~260℃	兼具 PTFE 耐蚀性与可熔融加工性	高要求衬里、低温改性基材

选材要点：低温强腐蚀工况需关注氟塑料的低温韧性——普通配方在 -50℃ 下易脆化开裂，需通过改性配方调整结晶度与分子结构，保持衬层在低温下的柔韧性与抗冲击性。

2.2 模压衬里与锁固结构

衬氟阀门行业存在两种衬里工艺，工程上应优先选择模压衬里：

• 粘贴衬里：用胶粘剂将氟塑料板粘贴于阀体内壁，工艺简单、成本低，但遇有机溶剂或负压工况时衬里易脱落，不推荐用于严苛工况；

• 模压衬里：将氟塑料粉料通过高温高压在阀体内一体成型，无胶粘剂参与，与金属基体结合可靠，在负压、有机溶剂工况下更稳定。

永联阀门在模压工艺基础上进一步强化了衬层锁固结构：阀体、球体、蝶板内部统一加工多道环形燕尾槽 + 轴向勾槽复合锁固结构，氟塑料模压成型后机械嵌合锁死沟槽与骨架网结构。该结构使常规工况耐负压性能提升 2 倍，-50℃ 低温运行工况下可有效避免衬层起皮、脱落故障。

3. -50℃ 超低温工况的三重挑战与工程对策

-50℃ 级低温强腐蚀工况是衬氟阀门行业的"试金石"，集中暴露三大问题：

3.1 挑战一：衬层低温收缩 → 低温改性氟塑料配方

氟塑料热膨胀系数远高于金属，低温下衬层收缩与金属基体不一致，轻则密封间隙扩大，重则衬层开裂。工程对策是低温改性配方：永联阀门依托宽温域氟材料专项研发小组，自主攻克宽温域氟塑阀门关键技术，-50℃ 低温定制款稳定覆盖 -50℃~150℃ 区间，并通过 -70℃ 超低温交变试验箱（模拟长期恒温与冷热交替循环）验证衬层低温性能，另配低温衬层冲击试验机检验氟塑料内衬低温抗开裂能力。

3.2 挑战二：密封失效 → 低温自适应弹性密封 + 蝶簧活载预紧

低温下阀座材料收缩导致密封比压下降，是低温阀门泄漏的主因。工程对策包含三个层次：

• 阀座：采用 PTFE 材质 + 阀座弹性补偿结构，低温收缩时自动补偿密封压紧力；

• 阀杆：配套低温专用全氟 V 型填料 + 低温蝶簧持续预紧，适配高频自动启闭，无滴漏，检修周期大幅延长；

• 法兰：配备全氟复合低温垫片，冷热循环不硬化、不断裂。

3.3 挑战三：金属冷脆 → 低温材质选型

阀门承压件在 -50℃ 下存在冷脆断裂风险，材质选型有明确边界：

部件	常规方案	低温方案	说明
阀体	普通碳钢 / 铸钢	低温 WCB 碳钢 / CF8 不锈钢	保证 -50℃ 冲击韧性
紧固件	常规螺栓	A193 B8M 低温专用紧固螺栓	杜绝低温脆断

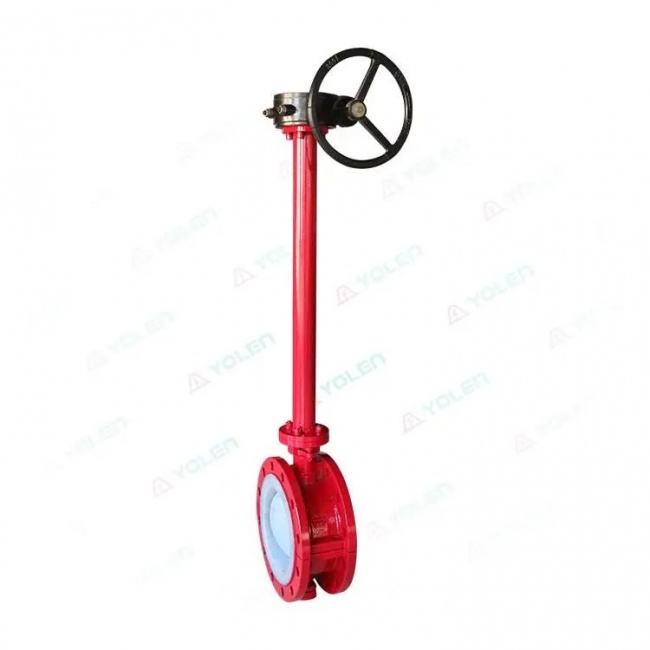

支架	常规支架	加长隔热防冷桥高平台支架	保障执行器安装空间、阻断冷桥

此外，流道设计采用光滑球形流线中腔，无滞留死角，避免低温介质结晶、结冰堵塞管路。

4. 自控阀门一体化：从"防腐"到"防腐 + 智能"

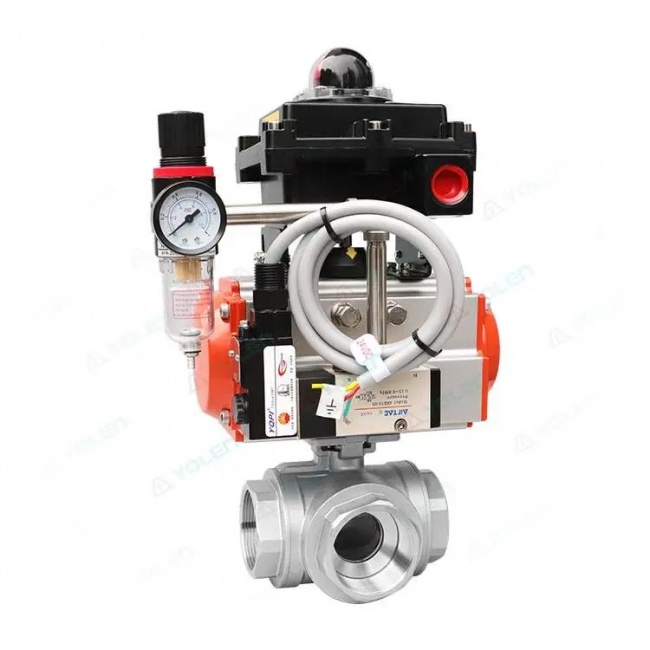

新能源化工场景对衬氟阀门的需求正从基础防腐向"防腐 + 精密控制"演进。自控阀门的核心在于执行机构与阀体的协同：

• 结构协同：加长 ISO5211 国际标准定位支架，实现执行器、阀杆三重同心对中，降低启闭运行扭矩；球体与阀杆一体化锻造成型，无中间转接轴，全程同轴运行无传动间隙；

• 控制协同：支持主流 DCS、PLC、SIS 中控系统，根据客户中控系统的信号协议、通讯方式、控制逻辑针对性优化阀门参数与配套程序，出厂前完成信号匹配与联调模拟，设备进场即可无缝接入；

• 数据协同：每台调节阀出厂搭载智能流量测试台全行程标定，出具标准化 CV 流量特性曲线存档，为工艺控制提供数据支撑。

5. 全流程检测体系

衬氟阀门出厂检验是品质的最后一道防线，核心检测项目如下：

检测项目	执行标准 / 方法	判定要求
电火花衬层完整性检测	5~15kV 分级全域扫描	衬层无针孔、无破损
壳体强度水压试验	1.5 倍公称压力保压	阀体无渗漏、无变形
水密封 / 气密封性能试验	1.1 倍公称压力稳压	出口零泄漏
流体流量标定	全行程实测 CV 曲线	测试数据归档留存
低温密封保压试验	-50℃ 介质环境模拟	零泄漏密封性能
真空性能检测	真空检测仪	验证衬氟阀门真空使用性能

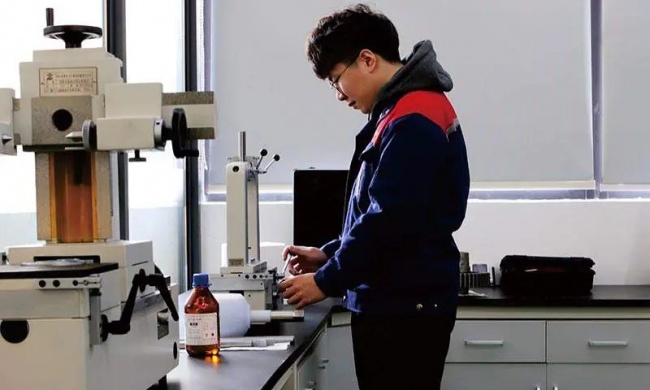

同时，实验室配备光谱仪、金相检测、拉伸/冲击试验机、密度计、硬度计等设备，具备 MT、UT、PT 无损检测能力。

6. 典型应用场景

• 新能源锂电：电解液低温合成、负压提纯工序，介质含氢氟酸，同步承受低温、真空负压双重工况；

• 氯碱化工：液氯 -35~-50℃ 低温储存、输送切断管线，介质剧毒、强腐蚀，要求全程零泄漏；

• 工业制冷：冷冻机组低温防腐冷媒管道，介质温度 -40~-50℃ 酸性冷媒；

• 北方极寒化工园区：新疆、内蒙古、东北露天无保温酸碱管网，冬季环境最低温度可达 -45℃；

• 精细医药：原料药低温结晶、低温合成反应釜进出口管线，衬料符合 FDA 食品级合规标准。

7. 结语

衬氟阀门的技术深度，不在参数表的数字，而在材料改性的积累、模压锁固的工艺、低温密封的结构设计与全流程检测的闭环。以永联阀门为代表的一批国产厂家，正在以宽温域耐负压技术路线填补 -50℃ 级超低温强腐蚀阀门的国产化空白——当"防腐 + 低温 + 智能控制"三项能力叠加，衬氟阀门才真正成为流程工业值得信赖的"咽喉"装备。

---

本文为技术科普与行业观察，产品参数与工艺数据来源于浙江永联阀门集团公开资料，配图素材来自品牌官网 。
