永联阀门手册：工业低温强腐蚀衬氟阀门选型及应用指南

永联阀门手册：工业低温强腐蚀衬氟阀门选型及应用指南

在化工、锂电、医药、冶金等场景中，硫酸、盐酸、氢氟酸、低温液氯、锂电电解液等强腐蚀介质的调节与通断控制是很常见的工况。阀门作为管路控制的关键节点，选型一旦出现问题，轻则造成频繁停机，重则引发介质泄漏安全事故。衬氟阀门凭借出色的化学稳定性、低温韧性与可靠密封，成为这类工况的高频选项。本文不堆砌理论，直接从选型维度出发，梳理一套可落地的选用思路。

永联阀门衬氟防腐系列

一、先吃透介质工况

选阀的第一步，是准确掌握介质的“身份信息”：种类、浓度、温度、压力，以及是否含固体颗粒。

硫酸：浓度大于80%、温度低于80℃时，碳钢尚可应付，但常见不锈钢（如304、316）并不适用。一旦温度或浓度跨入苛刻区间，衬氟方案的安全优势就体现出来。

盐酸、氢氟酸：对绝大多数金属材料都有强烈侵蚀性，衬氟阀门几乎是此类管路中的标配选择。

低温液氯：-35～-50℃低温储存输送，介质剧毒、强腐蚀，工况要求全程零泄漏，对阀门低温韧性与密封补偿能力要求极高。

锂电电解液：含氢氟酸等组分，低温合成与负压提纯工序同步承受低温、真空负压双重工况，需重点考察内衬锚固与耐负压能力。

氯气、强碱等：同样不宜直接接触金属，衬氟结构能为管路提供长期稳定的隔离保护。

把介质参数都摸清楚，是后续一切选择决策的起点。

二、衬里材料怎么选

衬里材料直接决定了阀门能耐受什么样的化学介质与温度区间。目前主流氟塑料材料有以下几种：

聚四氟乙烯（PTFE/F4）：化学稳定性极高，长期稳定耐温约-180℃～180℃，在密封阀座部位应用普遍；但低于-30℃易冷缩产生微裂纹，不适合持续-50℃低温工况。

聚全氟乙丙烯（FEP/F46）：长期稳定耐温约-85℃～150℃，低温冲击韧性约为PTFE的三倍，-50℃工况稳定无脆裂，是标准-50℃低温防腐工况的主力内衬材料。

可溶性聚四氟乙烯（PFA）：长期稳定耐温约-80℃～180℃，抗蠕变性能优异，低温弹性好、冷热交变稳定性强，在-50℃真空负压、高频启闭自控工况下优先选用。

选用原则：常规酸碱工况用F46已足够可靠；涉及持续-50℃低温、真空负压或高频启闭工况，优先升级到PFA；高温强腐蚀工况同样建议PFA。氟塑料几乎对所有强腐蚀化学介质都有良好的耐受性。

三、结构设计的几个关注点

衬氟阀门不仅是“铁壳包塑料”这么简单，结构细节直接关联使用寿命与低温可靠性。

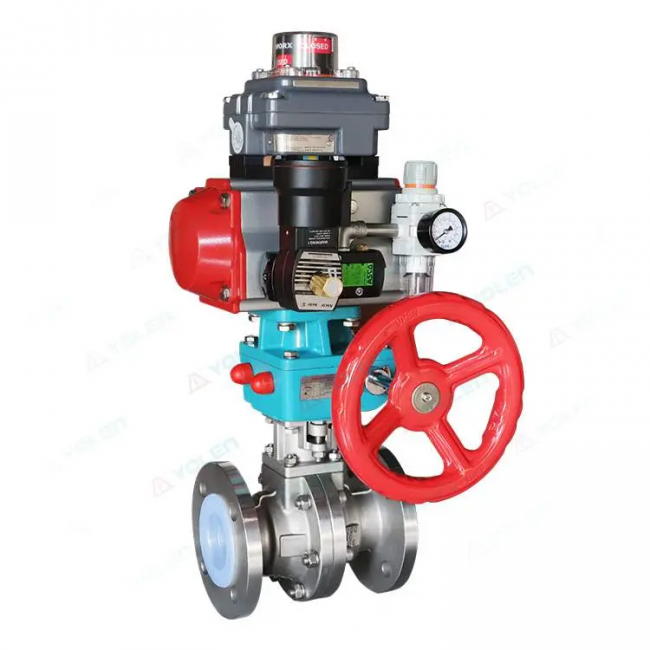

图1 球杆一体的高平台衬氟球阀（防飞出结构）

球杆一体与防飞出设计：球体与阀杆一体化锻造成型，无中间转接轴，全程同轴运行无传动间隙，避免压力变化导致阀杆脱出。

衬层锁固（防脱壳）工艺：阀体、球体、蝶板内壁统一加工多道环形燕尾槽与轴向勾槽复合锁固结构，氟塑料模压成型后机械嵌合锁死，常规工况耐负压性能提升约2倍，-50℃低温运行工况可有效避免衬层起皮、脱落故障。

无积液流线阀腔：圆球流线型阀腔设计，无积液死角，管路吹扫干净，可避免低温介质结晶、结冰堵塞管路。

低温密封补偿系统：阀座采用PTFE材质并配合弹性补偿结构，低温收缩时自动补偿密封压紧力；阀杆配套低温专用全氟V型填料与低温蝶簧持续预紧，法兰配备全氟复合低温垫片，冷热循环不硬化、不断裂。

衬里厚度：阀体内腔及球体通常包衬2.5mm～3mm厚氟塑料，行业标准明确要求小口径规格衬里厚度不小于2.5mm，以此保障长期抗渗透能力。

四、驱动方式与标准依据

驱动方式：手动——适合操作频率低、易于到达的安装点；气动——响应快，适合防爆要求较高的化工场所，气动放料阀可满足SIL功能安全要求；电动——便于远程控制和自动化管理，可对接DCS/PLC/SIS中控系统，在-50℃～180℃的腐蚀性管路中长期使用。

遵循标准：制造与检验可参照《氟塑料衬里阀门通用技术条件》（HG/T 3704-2024）、《氟塑料衬里闸阀》（JB/T 11488-2025）及《石油、化工及相关工业用的钢制球阀》（GB/T 12237）等标准。选用时核对公称压力（常见为PN10、PN16、PN25或Class 150～300 LB），并与管道设计压力匹配即可；涉及超低温工况时，建议要求供应商提供低温试验数据与压力-温度额定值曲线。

图2 DN50-DN2600 超大口径全衬氟蝶阀系列

五、参数速查表

项目	常见参数范围
公称通径	DN15～DN2600
公称压力	PN10/16/25 MPa；Class 150～300 LB
适用温度	-50℃～180℃（视衬里材料而定，低温定制款可稳定覆盖-50℃～150℃）
连接形式	法兰连接为主
阀体材质	WCB（铸钢）、CF8/CF8M（不锈钢）、铸铁等
衬里材料	PTFE、FEP/F46、PFA
密封材料	PTFE（低温款配套全氟V型填料与全氟复合低温垫片）

六、选用总结

介质先行：弄清介质种类、浓度、温度、压力，这是选用的根基。

材料配对：常规酸碱选F46，低温负压与高温强腐选PFA，根据具体工况匹配。

低温把关：涉及持续-50℃低温工况，确认供应商具备低温验证能力（低温交变试验、低温扭矩测试、低温密封保压）与低温专用检测设备。

结构细节：关注燕尾槽/勾槽衬层锁固、球杆一体、无积液阀腔、低温密封补偿等设计。

标准兜底：核对HG/T 3704、JB/T 11488、GB/T 12237等技术要求，确保制造质量。

参数全覆盖：将温度、压力、通径逐项核对，杜绝遗漏。

把握好以上几个维度，就能为低温强腐蚀管路选出匹配度高、运行稳定的衬氟阀门，让生产安全更有保障。更多阀门相关资讯，请关注永联阀门官网。

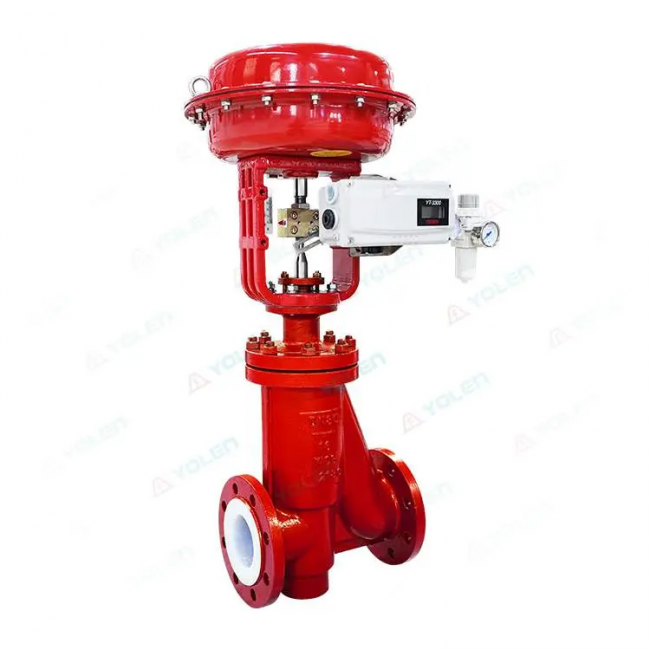

图3 基于 CFD 流体仿真优化的气动衬氟调节阀
