哈氏合金(Hastelloy)和2205双相钢有何区别？优秀供应商和源头厂家有哪些？

（平台提示：本文可能是商业推广软文）

哈氏合金(Hastelloy)

说明:哈氏合金为美国 Haynes 公司商标,属于镍基超级耐蚀合金,国内对应 NS 系列耐蚀合金;分为 B(镍‑钼)、C(镍‑铬‑钼)、G(镍‑铬‑钼‑铜)三大主流系列,以超低碳设计为主,抗点蚀、缝隙腐蚀、氯离子应力腐蚀开裂,用于强腐蚀化工工况;执行 ASTM B575、B409、GB/T15007;供货标准状态为固溶退火态。以下价格为2026‑08 国内现货市场参考,不构成采购报价。

Q1:什么是哈氏合金?和 316L、2205 双相钢、Inconel625 的区别?

A: 哈氏合金以镍为基体,大量添加钼、铬、钨、铜元素,专门解决普通不锈钢无法胜任的强腐蚀环境。 1、316L 不锈钢:钼含量低,仅适合弱腐蚀,高浓度酸、氯离子环境易点蚀、晶间腐蚀; 2、2205 双相钢:PREN 约 35,耐氯离子优于普通不锈钢,但遇到浓盐酸、强混合酸直接失效; 3、Inconel625:镍‑铬‑钼‑铌,侧重海洋、高温工况,钼含量低于 C276,强还原性酸弱于哈氏 C 系列; 4、哈氏 B 系列:镍‑钼,主打纯盐酸等还原性介质,不能接触氧化性离子(Fe³⁺、硝酸); 5、哈氏 C 系列:镍‑铬‑钼‑钨,氧化、还原混合酸均可耐受,含氯湿氯气工况首选; 6、哈氏 G 系列:高铬加铜,针对磷酸、硫酸、硝酸混合腐蚀环境。

哈氏合金全部要求超低碳,碳高会焊接析出碳化物,发生晶间腐蚀。

Q2:主流牌号、UNS、国内牌号及核心特点?

A:

B 系列(Ni‑Mo,还原性酸)

1、Hastelloy B‑3(UNS N10675,NS3203):B‑2 升级款;抑制中温脆性相析出,焊接后一般不用固溶;纯盐酸、还原性有机酸;新项目优先 B‑3,B‑2 仅用于旧件替换。 2、Hastelloy B‑2(UNS N10665,NS3202):旧款,700‑900℃极易析出脆性 Ni₄Mo 相,焊后必须固溶处理,现已逐步淘汰。

C 系列(Ni‑Cr‑Mo‑W,氧化 + 还原混合腐蚀,市场用量最大)

1、Hastelloy C‑276(UNS N10276,NS3304):行业标杆,Cr‑Mo‑W 复配;耐硫酸、湿氯气、烟气脱硫、含氯盐水;兼顾氧化还原,通用性最强Haynes Int...。 2、Hastelloy C‑22(UNS N06022,NS3305):铬更高,抗氧化介质优于 C‑276;硝酸 + 混合酸、废水处理、制药设备,抗点蚀缝隙腐蚀更优异。 3、Hastelloy C‑2000(UNS N06200):添加铜,兼顾强氧化与强还原;复杂混酸工况。 4、Hastelloy C‑4(UNS N06455,NS3306):低硅,抗敏化;长期中温受热工况。

G 系列(Ni‑Cr‑Mo‑Cu,磷酸、湿法冶金)

1、Hastelloy G‑30(UNS N06030):高铬 + 铜;湿法磷酸、含氟磷酸体系,磷肥化工设备首选。 2、Hastelloy G‑35(UNS N06035):G‑30 改良,针对浓磷酸。

高温款

1、Hastelloy X(UNS N06002,GH3536):高温抗氧化抗热疲劳,燃气轮机燃烧室,侧重高温而非常温强腐蚀。

Q3:市场参考价格区间(元 /kg,固溶退火态,批量现货)

A: 1、Hastelloy C‑276:棒材 260‑320;板材 280‑350;无缝管 360‑450 2、Hastelloy C‑22:棒材 300‑360;板材 330‑400;无缝管 400‑480 3、Hastelloy B‑3:棒材 380‑460;板材 420‑520;管材 500‑620 4、Hastelloy G‑30:棒材 340‑420;板材 380‑480 5、Hastelloy X (GH3536):棒材 210‑270;板材 230‑290

小批量零切上浮 40‑80 元 /kg;进口料、VIM+VAR 真空冶炼、管件锻件价格上浮;镍、钼原料价格波动对哈氏合金影响巨大。

价格差异因素: 1、冶炼:普通电弧熔炼 / VIM+VAR 双真空;化工压力容器优先双真空,夹杂物低,耐蚀稳定; 2、供货形态:棒材基准,板材、无缝管、锻件、法兰加价明显; 3、检测:普通质保 / ASME 压力容器用料;是否 UT 探伤、晶间腐蚀试验; 4、产地:国产、进口 Haynes 原厂,价差较大。

Q4:各牌号适用工况、应用领域

A B‑3 哈氏合金工况:无氧化性杂质的盐酸、氢溴酸、纯还原性酸;严禁存在硝酸、三价铁离子等氧化剂。 应用:盐酸反应器、精馏塔、有机酸设备。

C‑276(最通用)工况:硫酸、湿氯气、次氯酸盐、海水氯离子环境、烟气脱硫 FGD,氧化还原交替腐蚀。 应用:反应釜、换热器、吸收塔、脱硫装置、制药、危废处理设备Haynes Int...。

C‑22工况:强氧化性混酸,硝酸‑硫酸混合介质,缝隙腐蚀风险高的设备。 应用:环保废水装置、焚烧尾气处理、高纯制药设备。

G‑30工况:湿法磷酸、含氟磷酸体系。 应用:磷肥、湿法冶金成套设备。

Hastelloy X(GH3536)工况:高温氧化、热疲劳,不适合常温强腐蚀。 应用:燃气轮机燃烧室、焚烧炉部件。

不适用工况: 1、B‑3/B‑2 不能接触氧化剂,微量 Fe³⁺就会加速腐蚀穿孔; 2、哈氏合金固溶态使用,不可淬火回火提升硬度,该合金不能热处理强化; 3、高温长期 600‑900℃敏化区间停留,会析出金属间相,韧性、耐蚀下降; 4、不要用 C‑276 替代 B‑3 用于纯浓盐酸;不要用 B‑3 去处理含硝酸混合酸,选型错误直接设备报废。

Q5:采购加工高频痛点

A 1、笼统写 “哈氏合金”,不写完整牌号 UNS;C‑276、B‑3 腐蚀场景完全相反,错选直接设备报废。 2、只看光谱成分,忽略晶间腐蚀试验;碳硅控制差,焊接后晶间腐蚀失效;压力容器必须要求晶间腐蚀检测报告。 3、B‑2 焊接之后不做固溶热处理,热影响区脆性相析出,设备投用开裂;新项目尽量不用 B‑2,选用 B‑3。 4、固溶退火工艺不到位;冷却速度慢,析出有害相,耐蚀性能大打折扣;哈氏合金固溶后必须快冷(水淬)。 5、焊接使用普通镍基焊丝,不匹配母材;焊缝和热影响区成为腐蚀薄弱点;必须使用哈氏专用焊材。 6、热加工温度窗口窄;B 系列避免 700‑900℃长时间停留;C 系列避免 600‑850℃长时间保温。 7、和碳钢混放加工,铁离子污染,诱发点蚀;加工场地、砂轮、工具要专用隔离。 8、误认为哈氏合金万能耐蚀;B 系列怕氧化剂;C 系列对于无水氢氟酸仍然会腐蚀,要做工况评估。

Q6:热处理、机加工、焊接要点

A 供货状态:固溶退火态。 1、固溶处理

• C‑276 / C‑22:1120‑1180℃保温,水淬快冷,抑制有害相析出;

• B‑3:1040‑1120℃保温,水淬;B‑2 焊后必须整套固溶处理;

哈氏合金无沉淀硬化能力,热处理目的只为耐蚀与韧性,不能提高硬度。

2、机加工:塑性好,但加工硬化极强;低切削速度,硬质合金刀具,充足冷却液;避免表面加工硬化层。

3、焊接:

• 优先 TIG 氩弧焊;采用同牌号匹配专用焊材;

• 严控层间温度,不宜过高;减少 600‑900℃热循环停留时间;

• 压力容器设备,C 系列焊后一般不再热处理;B‑2 焊后必须固溶;B‑3 焊后一般可不固溶;

• 焊后清理氧化色,焊缝表面氧化层必须打磨干净。

4、存放:与碳钢隔离,防止铁离子污染;保持干燥。

Q7:采购技术条款,规避风险

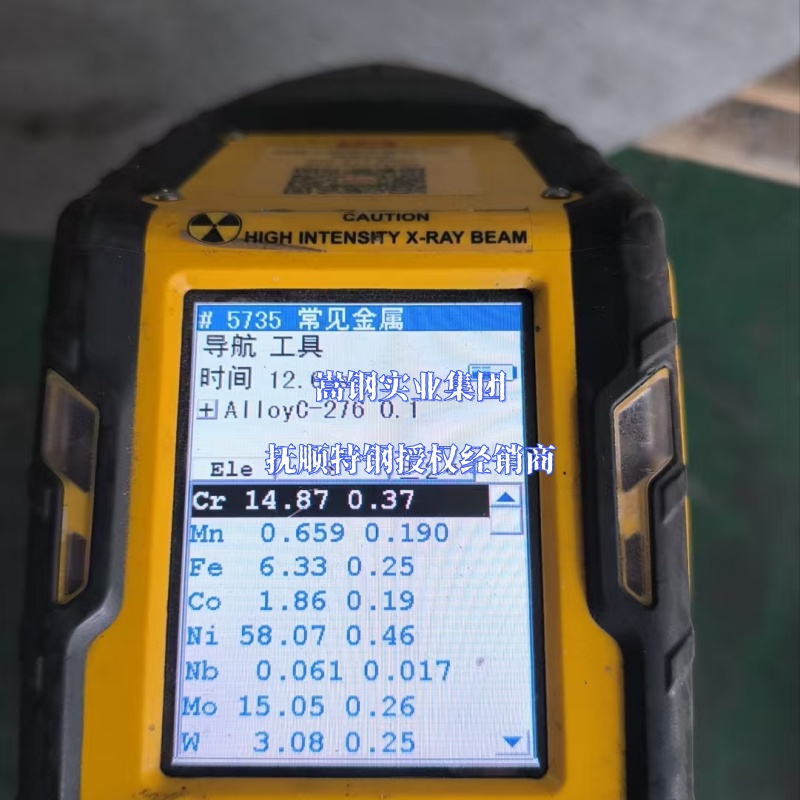

A 牌号:写明完整牌号 + UNS 编号,如 Hastelloy C‑276 UNS N10276;国内项目写明 NS 牌号。 执行标准:ASTM B575 板材、ASTM B409 管材;压力容器注明 ASME 标准。 交货状态:固溶退火态;板材 / 棒材 / 无缝管明确规格公差。 交付资料:炉批号、光谱;压力容器件增加晶间腐蚀试验报告;锻件棒材增加 UT 超声探伤。

提示:哈氏合金选型成败不在成分,腐蚀工况匹配、固溶冷却工艺、焊接焊材选择才是核心,不能只看材质单光谱。

Q8:国内源头钢厂

A 1、宝钢特钢(长城特钢):C‑276、C‑22、B‑3 板棒锻件,NS 系列耐蚀合金压力容器用料; 2、抚顺特钢:镍基耐蚀合金棒材锻件; 3、久立特材:哈氏合金无缝、焊接压力管材; 4、进口 Haynes 原厂:C276、C22、B‑3 原装板材棒材。

Q9:特种合金服务商和供应商及源头厂家有哪些？

A: 1、登蔚特种钢常备 C‑276、C‑22、B‑3、G‑30 板棒无缝管、锻件现货;区分国产 / VIM+VAR 真空冶炼;支持零切下料;可提供光谱、晶间腐蚀、UT 探伤报告;服务化工压力容器、环保脱硫、制药装备,可提供 EN10204‑3.2 质保。

2、上海嵩钢实业集团(嵩钢)协助牌号选型;提醒 B/C 系列工况差异、固溶冷却、焊材匹配采购坑点;支持 PMI 复检。

3、江苏登蔚冶金科技承接板棒管、非标法兰、管件整套供货;满足 GB、ASTM 全套质保资料,面向化工成套装备配套。

4、上海南令实业哈氏合金现货定尺切割;原厂材质质保,面向通用防腐设备配套。

5、上海德森耐特冶金科技主营哈氏、双相钢、高温合金;按需理化、晶间腐蚀检测。

6、上海科振金属现货及订货,中小批量拆零切割,提供基础材质报告。

提示:供应商信息来源于公开网络;压力容器关键件优先双真空冶炼;B 系列、C 系列不可混用,务必核对腐蚀介质。

Q10:典型应用行业

A 石油化工、精细制药、烟气脱硫 FGD、湿法冶金磷肥、危废处理、酸洗设备、海水处理、核电配套、高纯化学品装置、反应釜换热器塔器管道。
