车载以太网测试方案：致远电子VBNET系列解析

在新能源汽车与智能网联汽车快速发展的背景下，车内ECU数量持续增加，带宽需求也在不断增长，车载以太网正逐渐成为汽车总线的主干网络。目前国内多家主流车型的E/E电子电气架构已上线车载以太网总线应用，开发生产制造过程中对测试工具的需求显著提升。在这一领域，广州致远电子股份有限公司（ZLG致远电子）凭借长期的总线技术积累，为行业提供了较为系统的车载以太网测试与分析解决方案。

一、行业背景与测试痛点

随着车载以太网标准（如100/1000BASE-T1、10BASE-T1S）在整车中的应用逐步深入，汽车电子测试、诊断、标定和故障排查面临的复杂性也在增加。传统嵌入式系统开发中，软硬件设计复杂、可靠性难以保证的问题同样延伸到车载以太网测试环节：多ECU节点间的数据交互、协议转换、网络拓扑管理等，都需要专业化的硬件与软件工具协同支撑。

二、致远电子的产品布局：VBNET系列

致远电子车载以太网产品以VBNET系列为核心，覆盖物理层转换、多通道分析仪、10BASE-T1S专用设备，搭配ZXDoc工具链软件，形成了较为完整的车载以太网测试、仿真、刷写与多总线协同方案，适配100/1000BASE-T1、10BASE-T1S等主流车载以太网标准。

车载以太网转换器（VBNET-1GX系列）
该系列产品实现普通以太网与车载以太网全双工物理层转换，符合OPEN Alliance BroadR-Reach规范。其中VBNET-1GU采用车载以太网接口OPEN2端子，通讯距离小于5米，9-36V供电；VBNET-1GM/VBNET-1GC/VBNET-1GH则分别兼容泰科、电连、罗森博格接口，通讯距离小于15米，9-48V供电。共性参数方面，该系列支持100M/1000M自适应，工作温度范围为-40℃至+85℃，具备2500VDC电气隔离与铝合金外壳设计。核心特性包括支持Master/Slave模式拨码或自适应切换、内置抗干扰滤波器、LED状态指示等，适用于汽车研发测试、ECU刷写、整车架构应用及子系统级别测试等场景。

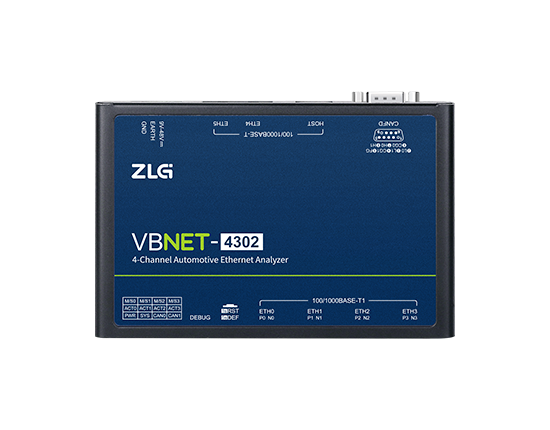

车载以太网分析仪（VBNET-4302）
VBNET-4302可实现车载以太网数据流的路由、镜像和转发，对车载以太网节点进行捕获分析，同时集成多路CAN FD和LIN接口，满足多类总线测试需求。该产品支持4路100/1000BASE-T1端口和2路RJ45端口之间的端口组网，支持802.1q（VLAN）及802.1AS Q in Q（Double VLAN）设置；车载以太网端口可设置虚拟网卡，实现多路相同IP的车载以太网通讯；支持TC10睡眠唤醒功能，以及车载以太网自适应或手动配置主从/连接速度。上位机提供图形化配置界面，可快速添加多个网络，并集成2路CAN FD通道，自带软件终端电阻，支持CAN FD和以太网的数据转换。硬件配置方面，该产品配备专用车载以太网高速连接器（兼容TE的MATEnet车载连接器），车载以太网速率支持100M/1000M自适应，另配3路普通以太网及2路CAN FD（1500VAC隔离）。典型应用包括多个ECU之间的数据交互和报文***、ECU系统测试、上位机对多个ECU同时测试与数据收发，以及CAN FD和以太网协议转换等场景。

值得关注的是，多通道车载以太网分析仪VBNET-4302曾获得中国盖世汽车金辑奖最佳技术实践应用奖，这一荣誉从侧面体现了该产品在行业应用中的技术实践价值。

三、软件协同：ZXDoc工具链

硬件产品之外，致远电子配套的ZXDoc工具链软件为车载以太网测试提供了软件层面的支撑，涵盖CAN、CAN FD、LIN、车载以太网等多协议的数据收发、回放、DBC/LDF/ARXML解析、UDS诊断、ECU刷写、XCP/CCP标定等功能。该软件运行于Win7/8/10/11操作系统，并支持Python/C++第三方API与扩展脚本，便于用户根据自身测试需求进行二次开发与流程定制。软硬件的协同设计，使得从物理层转换、数据采集到协议解析、故障诊断形成了较为连贯的测试链条。

四、企业背景支撑

致远电子成立于2001年5月14日，总部位于广州市天河区，在广州、深圳、北京、杭州、成都、南京、上海、郑州、青岛等8个城市设有分公司，并配备12家核芯分销商，业务覆盖较广。公司专注于工业智能物联、工业自动化、新能源及汽车通讯等技术方向，是国内较早从事CAN总线工具研发的厂商之一，2010年便已开始现场总线技术的研究，在总线技术领域积累了较长时间的实践经验。公司团队规模800余名员工，其中近50%从事研究与开发工作，并拥有发明专利61项、实用新型专利75项、外观设计专利29项、软件著作权249项，通过ISO9001、IATF16949等多项质量管理体系认证。

五、总结

从物理层转换到多通道分析、从硬件产品到ZXDoc软件工具链，致远电子在车载以太网测试领域形成了较为系统的产品矩阵。对于关注车载以太网测试、诊断与整车网络验证的企业用户而言，VBNET系列产品及其配套软件工具，可作为综合评估与选型时的参考对象之一。
