LDGKC高压开关特性测试仪操作复杂难上手？三步让你精通使用

初次拿到一台高压开关特性测试仪，面对密密麻麻的接线端子、几十个菜单选项、厚得像砖头一样的说明书——你是不是也有过这种经历：明明急着做试验，光研究怎么操作就耗了半个多小时，后来还得打电话问厂家技术支持？这不是你学得慢，而是很多测试仪的设计压根就没考虑过现场工程师的真实使用场景。那么，武汉市龙电电气设备有限公司研发生产的LDGKC系列高压开关机械特性测试仪，操作到底简不简单？咱们不吹参数，就按现场实际干活儿的步骤，一步一步看它到底好不好上手。

首先：接线——防呆设计，不用记颜色口诀。 传统测试仪的接线端子排成一排，几十个孔位长得一模一样，接错一根线轻则测不出数据，重则烧坏仪器内部电路。LDGKC怎么解决这个问题？面板接口全部采用航空插头防呆设计，控制线与信号线的插头形状各不相同，插错了根本插不进去。断口线采用黄、绿、红、黑标准分色——黄线接A相动触头、绿线接B相、红线接C相、黑线接三相静触头公共端（短接后接入）。哪怕你是初次用这台仪器，按照“上端接颜色，下端短接黑”的口诀，三分钟就能把线接完。更贴心的是，仪器标配了万向支架、磁铁吸附组件和特定固定接头，直线传感器用磁铁吸附在开关的垂直导电杆上，旋转传感器通过万向节固定在拐臂或主轴上，全程无需钻孔、无需拆卸机构部件。对于老式少油开关或永磁机构等线圈电流过大的场景，外触发模式无需连接控制线——只需将外触发线接在合闸或分闸线圈两端，仪器自动采集外部电压信号作为触发计时，5秒窗口内手动分合闸即可快速诊断，彻底省去了翻控制柜找接线端子的麻烦。

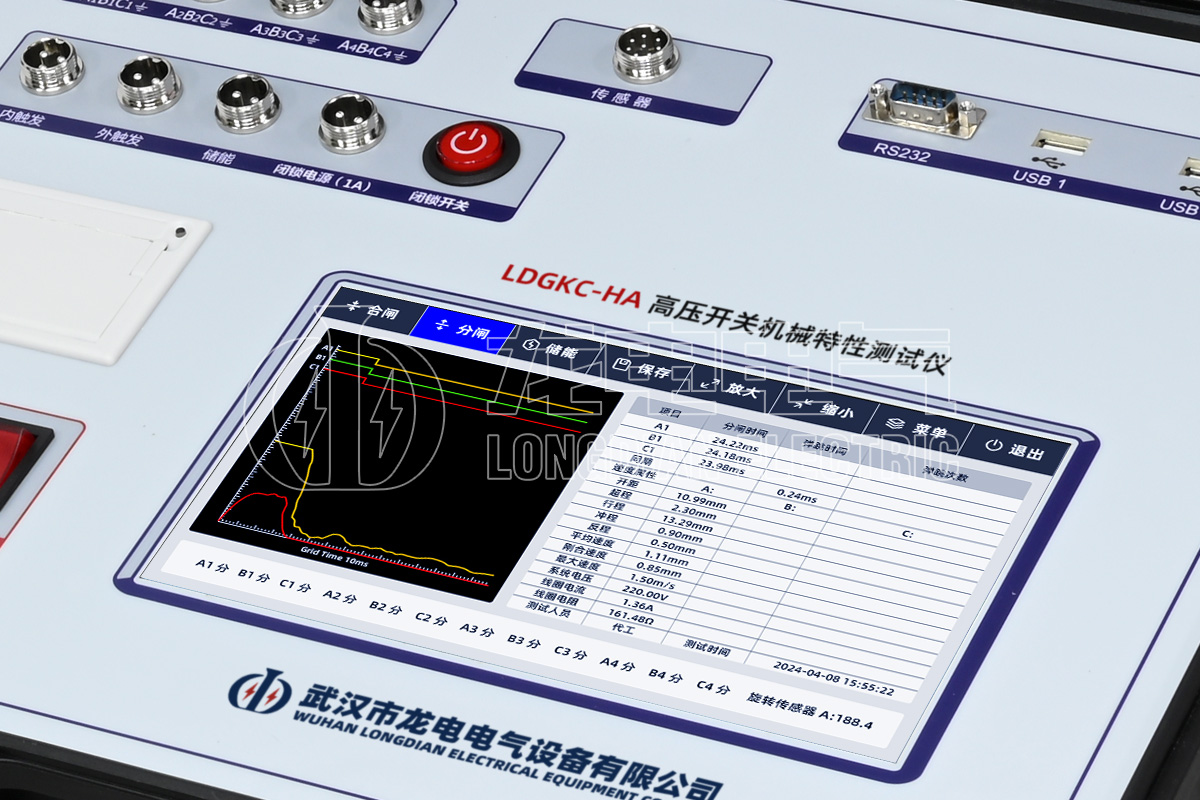

第二步：设置参数——点几下屏幕就完事，不用背菜单层级。 传统按键式仪器，你要先按“菜单”键，再按方向键翻到第3页，再按“确认”键进入子菜单，再翻到第5项……一套操作下来，手指头按酸了，参数还没设完。LDGKC配备9寸高清彩色触摸屏，界面采用扁平化设计，主界面直接显示“设置、特性测试、重合闸、低电压、文件管理”五大功能。测试前只需要点击“设置”菜单，在“通用参数”界面选择开关类型（真空、少油、SF6等）、传感器类型（直线、旋转、加速度），然后输入当前断路器的线圈动作电压即可。如果你用的是旋转传感器安装在拐臂上（非动触头直连位置），只需要在“速度参数设置”中勾选“启动预置行程”，再输入该断路器的总行程、开距、超程等已知参数，仪器自动反推真实速度，消除传动比误差——这一切操作都在同一个二级菜单下完成，不需要反复进出多层目录。如果只做纯时间测试，甚至连速度参数都不用设，只需在通用参数中输入断路器线圈动作电压，其他全部默认，直接进入测试界面就能开工。整个过程就像用智能手机设置个闹钟一样直观。而且触摸屏支持中英文输入和鼠标操作，不习惯触摸屏的老师傅插个鼠标就能用，完全不需要重新学习。

第三步：执行测试——按一个键，所有数据一次性出来。 接好线、设好参数之后，主要的测试环节反而是简单的。首先在“特性测试”界面点击“储能”，仪器输出可设置的储能电压（DC 20～270V可调），默认持续8秒给开关弹簧储能；储能完成后，点击“合闸”或“分闸”按钮，仪器内置的DC 6～270V、MAX 20A可调电源自动输出对应电压触发开关动作。这里有个关键的安全设计——触发时间默认100ms，时间一到电源自动切断，有效防止线圈长时间通电烧毁。一次合闸或分闸动作，仪器同步采集12路金属触头、6路主断口和6路辅助断口的全部信号，合分闸时间、三相不同期性、弹跳时间、刚分速度、刚合速度、总行程、超行程、线圈电流波形等50多项参数全部采集完毕，测试数据和行程-速度曲线同屏显示，不需要翻页查找。如果你需要做低电压测试，进入“低电压测试”菜单，设置电压范围（比如DC 30～260V），仪器自动步进升压，每一档电压下的动作时间自动记录并生成“电压-时间”曲线，全程无需人工干预。重合闸测试同样简单——在“重合闸参数设置”中选择“分合分”模式，设置无电流间隔时间（如0.3s），一键即可完成“分—0.3s—合—0.3s—分”的完整时序动作，所有数据一次性呈现。

操作简单不等于功能简陋——恰恰相反，越简单的操作背后，越是复杂的技术支撑。 LDGKC操作之所以能简化到“接线-点屏-按按钮”三步，是因为它把那些原本需要人工计算和判断的环节都交给了内置算法。比如“启动预置行程”算法，输入总行程、开距、超程等参数后，软件自动反推真实速度；包络线对比功能，将本次测试曲线与历史曲线自动叠加，偏差区域一目了然；速度再计算功能，测试完成后可以随时更改速度定义区间（比如从刚分后10ms平均速度改为刚分后20ms），完全不需要重复试验。

很多用过LDGKC系列的现场工程师反馈说，这台仪器的好处就是“不用背说明书”。从打开包装箱到完成首台断路器的完整测试，新手通常只需要10到15分钟就能自己操作。而且仪器内置了详细的现场常见问题处理指南——比如断路器不动作时如何用万用表检查储能、合闸、分闸是否有直流输出，如何排查断口接线故障，如何判断传感器安装是否到位——这些内容都收录在仪器帮助菜单中，现场遇到问题随手可查，不需要翻纸质手册。

如果你正在为团队采购测试设备发愁——担心老员工嫌麻烦不愿意用、担心新员工学不会上手慢——武汉市龙电电气设备有限公司研发生产的LDGKC系列高压开关机械特性测试仪，或许就是你一直在找的那台“插电即用、点屏即测”的设备。它不要求你成为操作专家，它只想让你把精力花在分析数据上，而不是跟仪器较劲。
