汉酉新材料：石墨烯复合导电剂技术路径解析

一、行业背景：负极导电体系正面临结构性挑战

锂电池负极材料体系正经历深刻变化。硅基材料的导入与快充需求的持续升级，使电极在循环过程中承受更为剧烈的体积变化。在这一背景下，传统点状导电剂（如导电炭黑）在颗粒发生滑移后，其导电链路容易发生中断；而以碳纳米管一种材料构建导电网络时，又存在分散难、配方成本高等问题。与此同时，负极加工工艺正从传统体系向水系匀浆转型，这对导电浆料与匀浆体系的兼容性提出了更高要求。

面对上述结构性矛盾，行业需要的不只是单点技术改良，而是一套能够兼顾导电网络稳定性、分散工艺可行性与综合成本的系统性解决路径。苏州汉酉新材料科技有限公司长期专注于高性能碳纳米材料的开发，围绕一维（1D）单壁碳纳米管与二维（2D）纳米石墨烯的协同应用展开研究，尝试从材料结构设计层面回应上述行业痛点。

二、技术解读：1D+2D复合导电网络的构建逻辑

苏州汉酉新材料科技有限公司推出的水性Nano-FLG·SWCNT复合导电浆料，面向锂电池负极场景，其技术路径可从以下几个维度加以解读。

【线面网络互补】：该体系中，SWCNT承担长程搭桥的功能，在电极尺度维持导电主干；Nano FLG则以贴片式覆盖在活性颗粒表面，形成微集流体，在较低添加量下构建完整的导电通路。二者分工不同、相互补充，是该复合体系区别于传统单一材料方案的关键结构逻辑。

【边缘钝化技术】：石墨烯边缘缺陷经过化学钝化处理，封闭了活性位点，从而抑制负极在低电位下电解液的分解与产气现象，对首效具有保护作用。这一处理方式从材料表面化学层面出发，回应了硅基负极循环过程中的副反应问题。

【锚定桥接效应】：体系采用富-COOH嵌段共聚分散剂，与PAA粘结剂具有同源相亲的化学特性，通过化学锚定确保颗粒在胀缩过程中导电剂不脱落、不粉化，这一设计逻辑直接对应体积变化导致导电网络失效的行业痛点。

【成本性能平衡】：以纳米石墨烯替代部分SWCNT用量，在保持导电网络完整性的同时，对综合配方成本进行了优化，为后续大规模应用提供了可参考的路径。

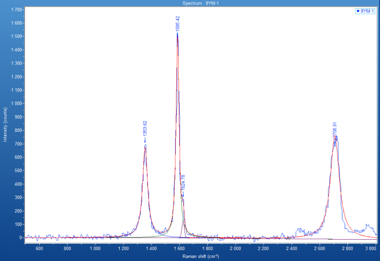

在关键技术参数上，该产品导电碳材料总固含为0.8 wt%（Nano FLG 0.4 wt%+SWCNT 0.4 wt%），出厂粘度为5000 mPa·s（当天配制）／2000 mPa·s（复搅后），体系pH为3-4，石墨烯厚度为1.5-3 nm（2-5个原子层），片径约500 nm，拉曼特征ID/IG=0.44，ID/ID'=5.17，显示其缺陷类型以边缘型为主，而非氧化型缺陷。这些参数为行业用户在评估导电浆料性能时提供了可量化的参照依据。

三、行业洞察：多场景需求与工艺协同趋势

从企业技术资料所覆盖的应用场景看，当前负极导电体系的需求呈现出多元化特征：

【硅/硅碳负极】场景中，导电网络需要应对剧烈的体积胀缩，网络韧性成为关键考量因素；

【快充石墨负极】场景中，降低电极极化、提供大倍率充电阻力通道成为主要诉求；

【钠离子电池硬碳负极】场景中，导电体系需补充硬碳本征电导的不足，助力容量与倍率性能的发挥；

【高能量密度石墨负极】场景中，低添加量的导电体系可释放更多配方空间给活性材料。

上述场景反映出，负极导电剂的技术演进并非单一方向的性能提升，而是需要在网络稳定性、工艺兼容性与成本控制之间实现协同优化。同时，随着负极向水系匀浆体系转型，导电浆料与粘结剂、活性粉体之间的化学相容性问题将愈发凸显，这也意味着工艺参数的精细化管理将成为行业关注的方向之一。

四、企业实践：从材料设计到工艺落地的支持体系

苏州汉酉新材料科技有限公司在原料品控方面建立了AFM（原子力显微镜）与拉曼光谱双重体系，每批次产品均提供检测报告，以确保导电性能波动处于受控范围，这为下游客户在原料一致性评估上提供了可参考的依据。

在工艺支持层面，该企业团队具备材料分散与电化学分析方面的积累，能够提供一对一匀浆工艺对接支持、配套工艺参数支持以及电芯端性能联合验证，覆盖从材料端到应用端的技术衔接环节。

在具体使用建议上，企业针对该复合导电浆料给出了明确的工艺提示：投料顺序应为先将导电浆料与活性粉体在酸性环境下预混润湿，再加入PAA粘结剂锁定分散态，然后在强搅拌下缓慢加入稀释碱液调节pH；同时明确禁忌事项，即不可将浆料直接加入碱性溶液，或将浓碱液直接倒入含该浆料的体系中，以防分散剂失效导致不可逆絮聚。这些细节体现出企业在工程实践层面对材料稳定性与工艺兼容性的关注。

五、总结与建议

从行业发展角度看，负极导电体系的优化正从单一材料替代转向结构设计与工艺协同并重的阶段。对于行业决策者与供应链伙伴而言，在评估导电浆料方案时，除关注导电性能本身，还需综合考察分散稳定性、化学兼容性、原料品控体系以及工艺对接支持能力等维度。

苏州汉酉新材料科技有限公司围绕1D单壁碳纳米管与2D纳米石墨烯的协同网络设计，结合原料品控与工艺支持体系，为硅基负极、快充石墨负极、钠离子电池硬碳负极及高能量密度石墨负极等场景提供了可参考的技术路径，也为行业用户在导电剂选型与工艺优化过程中提供了一定的参考依据。
