Mybatis之框架与工作原理

1.Mybatis的架构
1.1 Mybatis的框架分层

1.2 MyBatis的实现原理
mybatis底层还是采用原生jdbc来对数据库进行操作的，只是通过 SqlSessionFactory，SqlSession Executor,StatementHandler，ParameterHandler,ResultHandler和TypeHandler等几个处理器封装了这些过程

'''
执行器：Executor (update, query, flushStatements, commit, rollback, getTransaction, close, isClosed)
参数处理器： ParameterHandler (getParameterObject, setParameters)
结构处理器 ResultSetHandler (handleResultSets, handleOutputParameters)
sql查询处理器：StatementHandler (prepare, parameterize, batch, update, query)
'''

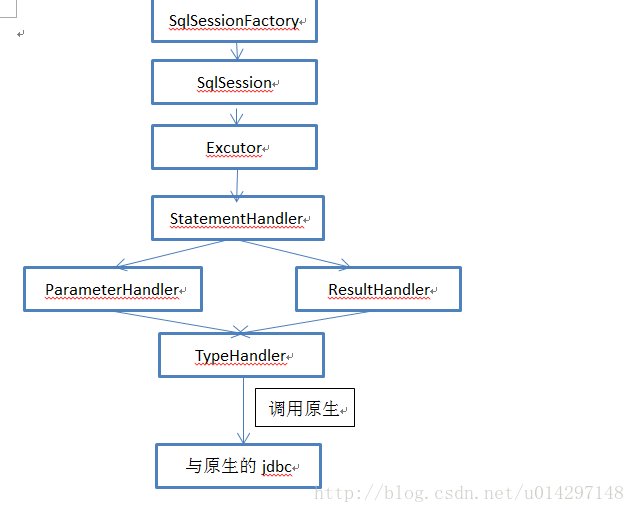

其中StatementHandler用通过ParameterHandler与ResultHandler分别进行参数预编译 与结果处理。而ParameterHandler与ResultHandler都使用TypeHandler进行映射。如下图：

2.Mybatis工作过程
通过读mybatis的源码进行分析mybatis的执行操作的整个过程，我们通过debug调试就可以知道Mybatis每一步做了什么事，我先把debug每一步结果 截图，然后在分析这个流程。
第一步:读取配置文件，形成InputStream

2.1 创建SqlSessionFacotry的过程

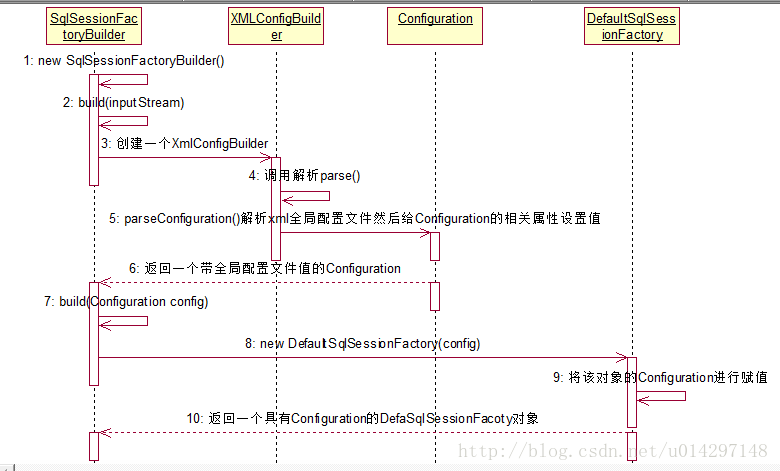

从debug调试看出 返回的 sqlSessionFactory 是DefaultSesssionFactory类型的，但是configuration此时已经被初始化了。查看源码后画如下创建DefaultSessionFactory的时序图：

2.2 创建SqlSession的过程

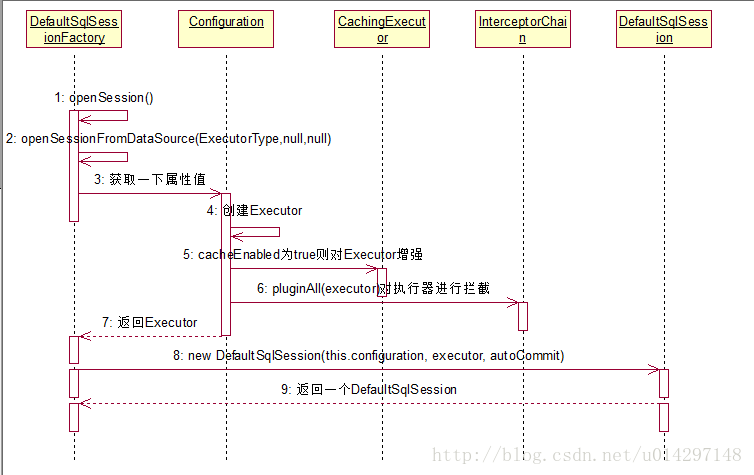

从debug调试 看出SqlSessinoFactory.openSession() 返回的sqlSession是 DefaultSession类型的，此SqlSession里包含一个Configuration的对象，和一个Executor对象。查看源码后画如下创建DefaultSession的时序图：

2.3 创建Mapper的过程

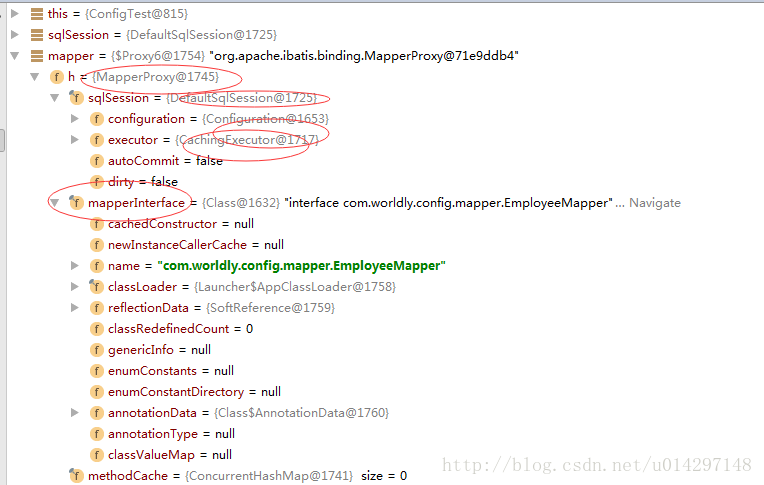

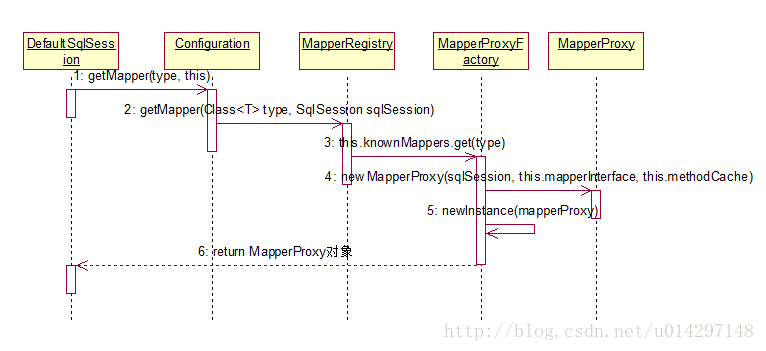

从debug调试可以看出，mapper是一个Mapper代理对象，而且初始化了Configuration对象，Executor的对象。查看源码后画如下创建Mapper的时序图：

---
